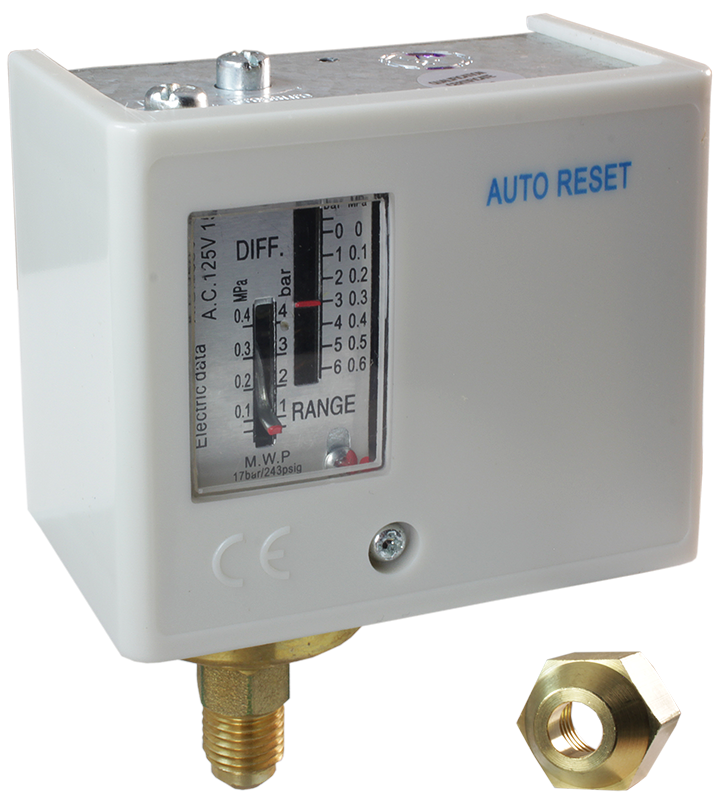

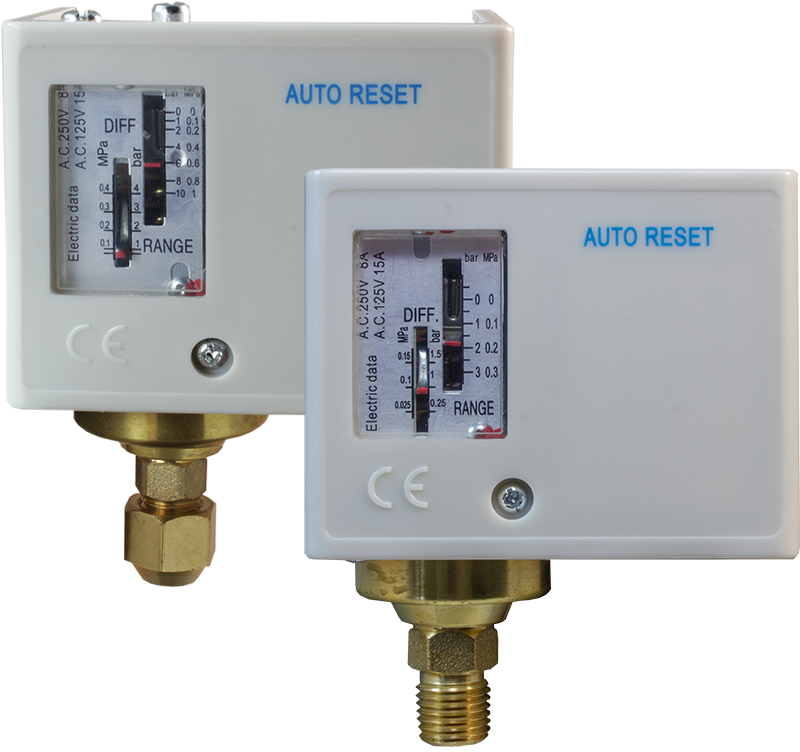

ДР-Д

Реле давления ДР-Д предназначено для поддержания избыточного давления жидких или газообразных сред в заданных пределахОсобенности:

• Может применяться для сигнализации об аварийно низком или высоком давлении в системе

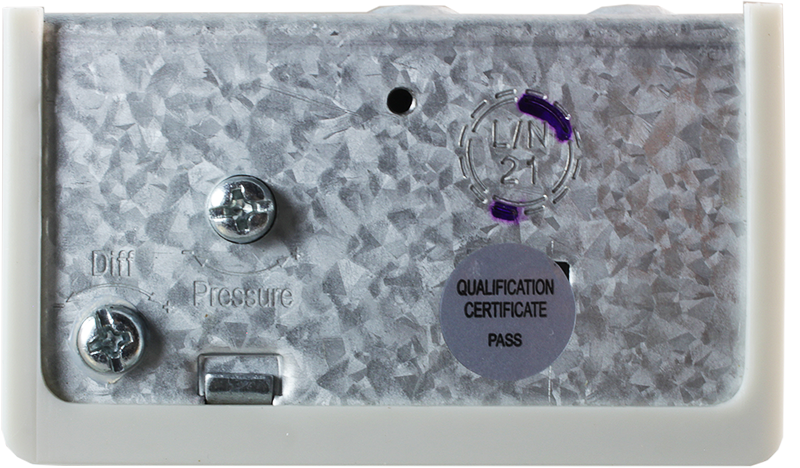

• Возможны задание уставки и дифференциала срабатывания
• Может использоваться с фторированными хладагентами как на воздушной, так и на водной основе
• Заменяет реле давления Д210 и ДЕМ102

Технические характеристики:

Параметр	Значение
Рабочая среда	Жидкие и газообразные среды
Температура рабочей среды	−10…100°С
Реле	~10(8) А, 250 В (для ДР-Д-101) ~12(8) А, 250 В
Присоединение	наруж. G¼"
Габаритные размеры	98×80×48 мм
Вес	330 г

Модификации:

Модель	Диапазон, МПа	Дифференциал, МПа	Pmax, МПа
ДР-Д-101	−0,75...0,15	0,02...0,1	1,65
ДР-Д-503	−0,07…0,3	0,02…0,15	1,65
ДР-Д-506	−0,07…0,6	0,06…0,4	1,65
ДР-Д-110	0,1…1	0,1…0,3	1,65
ДР-Д-520	0,5…2	0,2…0,5	3,5
ДР-Д-530Д	0,5…3	0,4…1,2	3,5

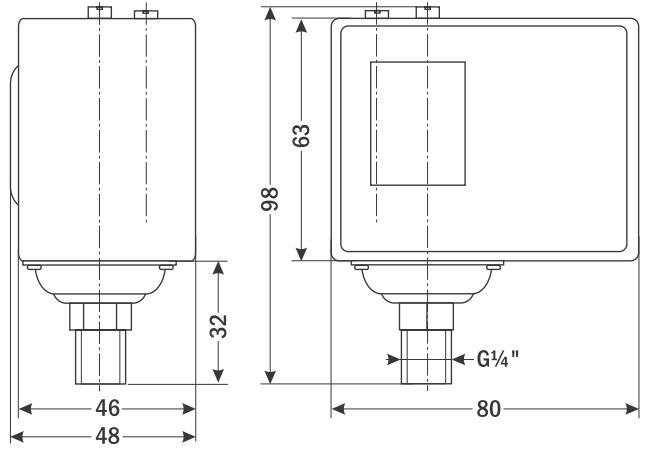

Габаритные размеры
ДР-Д

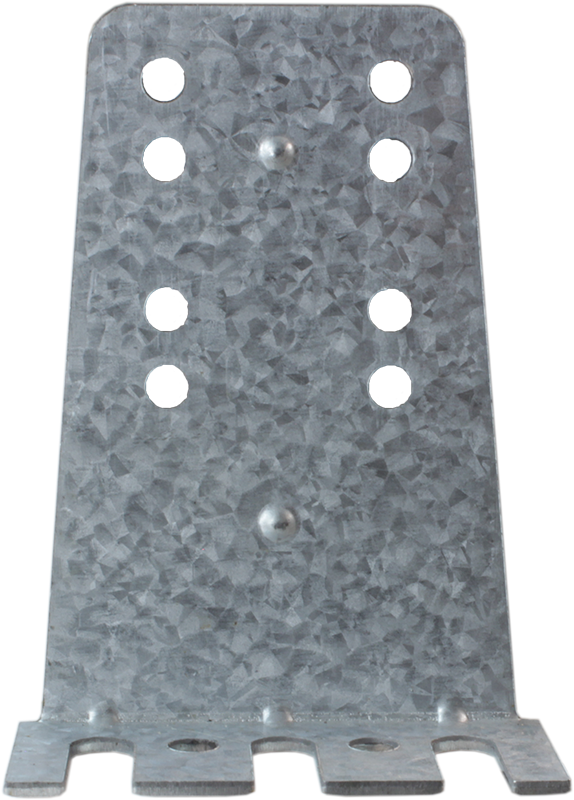

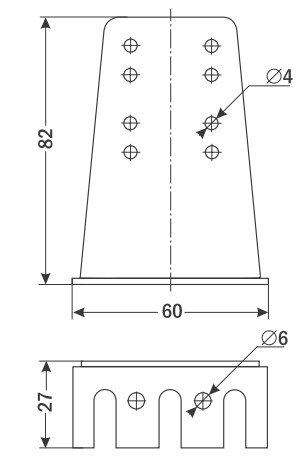

Кронштейн

Версия: 2015-05-19-КВА
