ВЕХА-РВ

Реле реального (календарного) времени ВЕХА-РВ предназначены для включения/выключения исполнительных механизмов в соответствии с заданной программой в режиме реального времени
Особенности:

• Суточный и недельный режим работы
• До 163 шагов программы в сутки
• Задание времени событий с точностью до 1 секунды
• Встроенный источник =24 В для питания активных датчиков
• Дискретный вход СТОП для принудительного размыкания реле 1 и/или реле 2
• Ограничение доступа к настройкам прибора с помощью пароля – три уровня доступа
• Управляющие выходные устройства: реле, оптосимистор, оптотранзистор, твердотельное реле

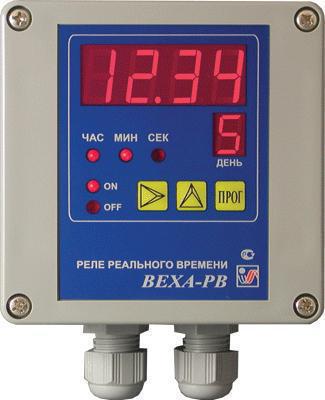

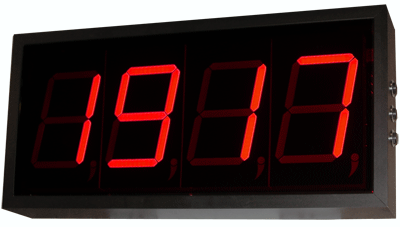

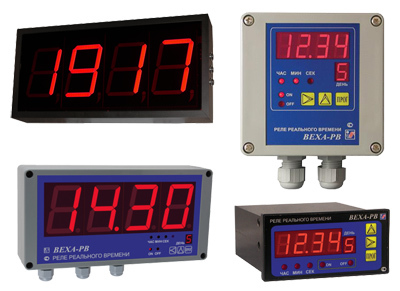

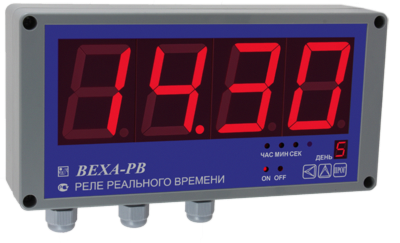

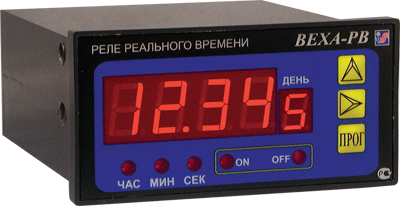

• 2 типа корпусов: щитовой (Щ), настенный (Н); возможно изготовление в виде табло
• Дополнительный логический вход и выходное устройство для датчика освещенности (опция)

Функциональность прибора может быть модифицирована нашим предприятием под любую задачу заказчика

Технические характеристики:

Параметр		Значение
		Щ	Н
		Количество шагов программы	Суточный режим	до 163
Недельный режим	до 161 (23 в сутки)
Минимальный интервал времени работы программы		1 с
Формат задания времени событий		чч.мм.сс
Индикатор		СД, четырехразрядный
Высота символов		14 мм
Количество подключаемых датчиков (количество логических управляющих выходов)		1(1) — стандартное исполнение 2(2) — при наличии датчика освещенности
Типы подключаемых датчиков		«Сухой контакт», датчик освещенности
Типы выходных устройств		Реле ~10 А, 220 В Драйвер оптосимистора ~50 мА, 220 В Оптотранзистор с открытым коллектором =200 мА, 50 В Выход для управления твердотельным реле =30 мА, 6…24 В
Потребляемая мощность		< 5 ВА
Питание		~85…245 В, 50…60 Гц, =95…300 В =12…40 В
Условия эксплуатации	Температура	5…50°С без конденсации влаги	5…50°С
	Влажность	≤ (95 ± 3)%RH
	Давление	84…107 кПа
Степень защиты		IP20	IP65
Габаритные размеры		48×96×100 мм	125×100×56 мм
Размеры врезного отверстия		42×90 мм	−

Габаритные размеры
Щ
Н

Версия: 2015-04-09 НТА
