AR-CS-728A
Описание прибора
Стоимость: 5513 ... 15595
р.
Срок поставки: Со склада

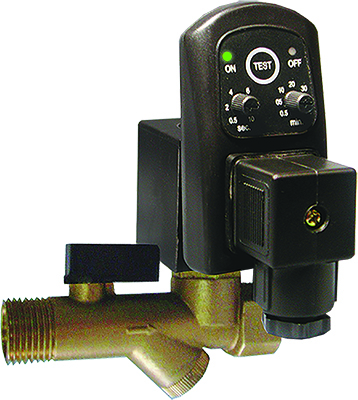

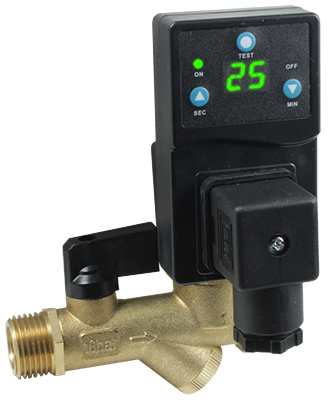

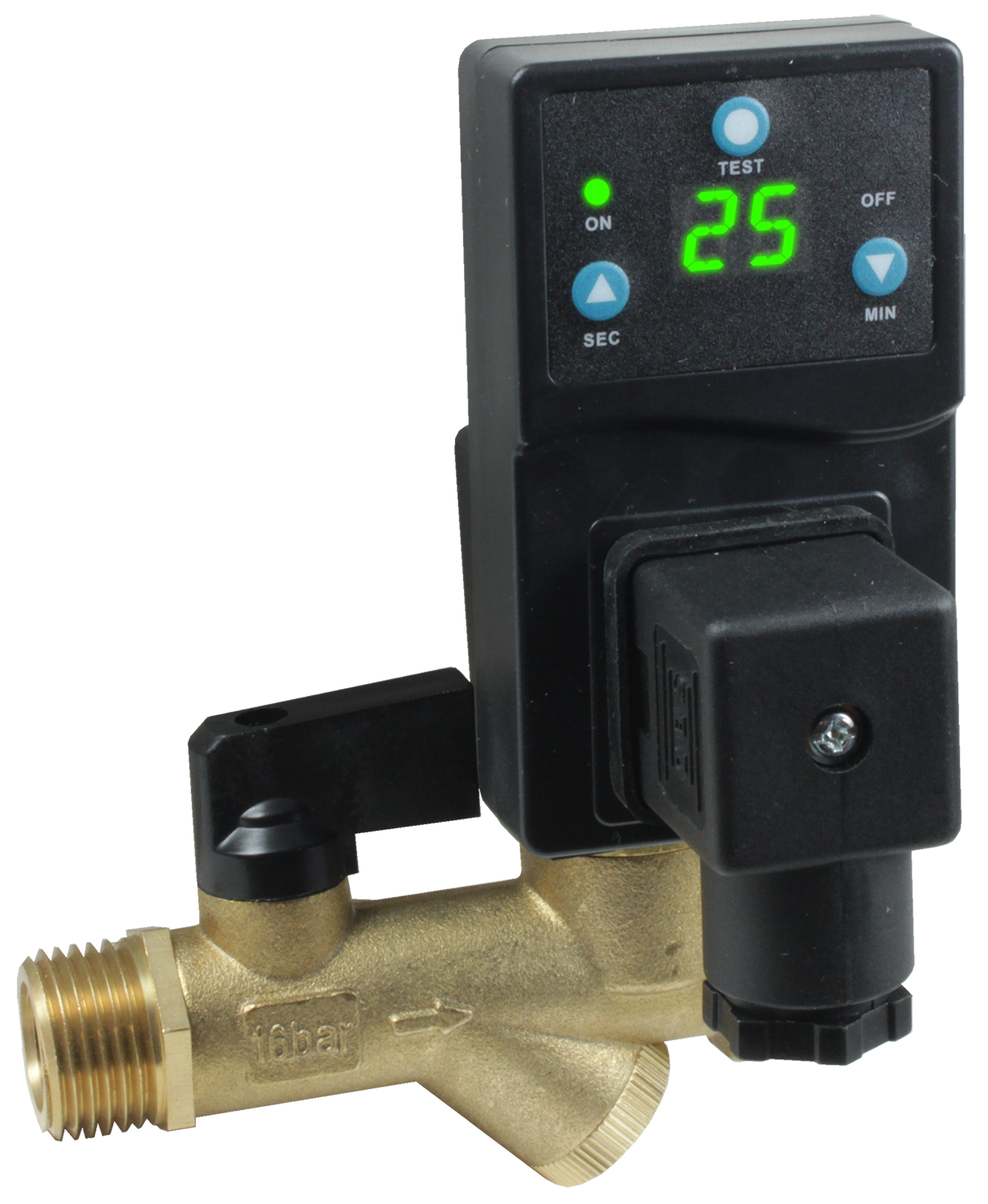

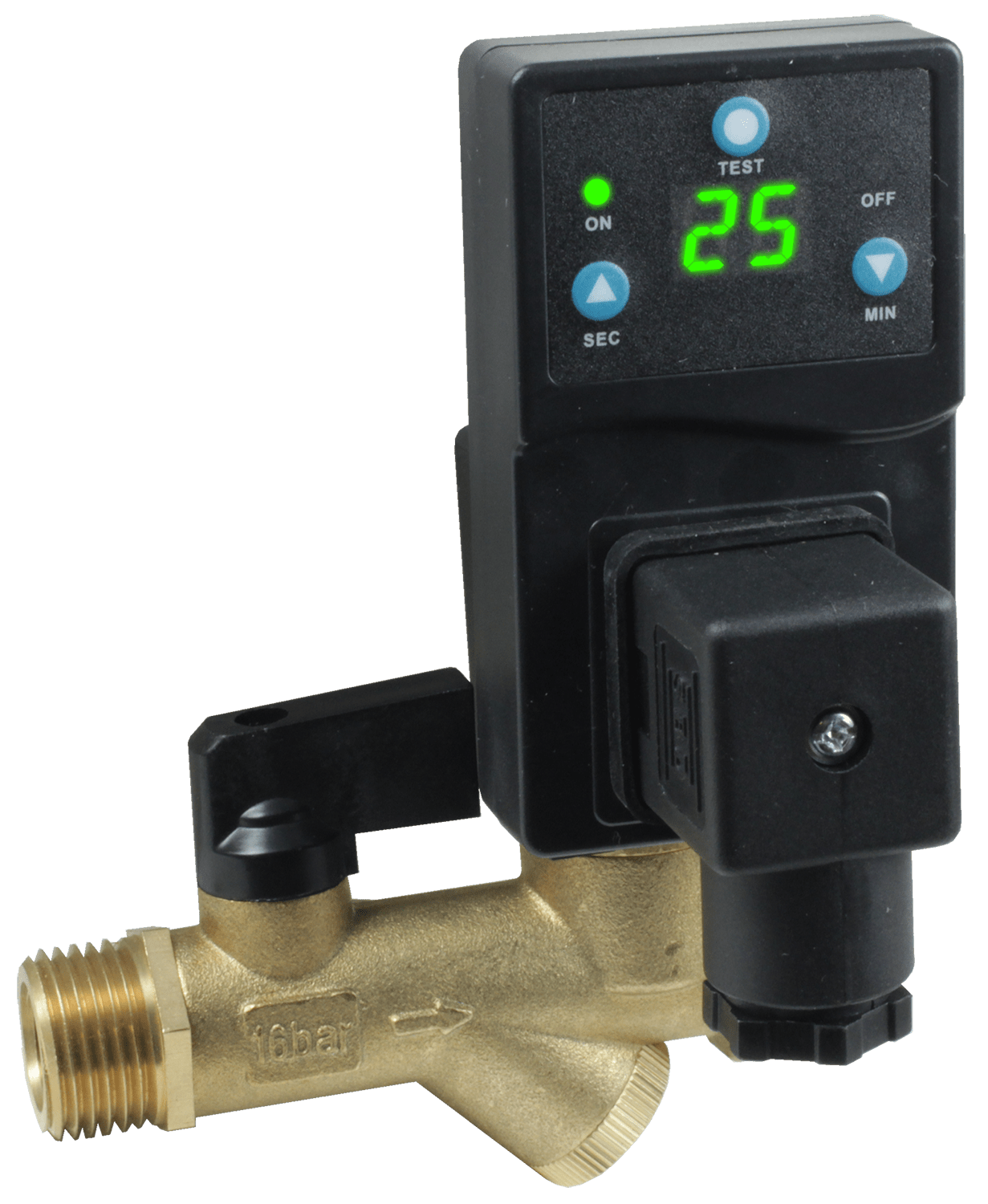

Клапан нормально закрытый с реле времени РВК для автоматической промывки трубопровода AR-CS-728A предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Технические характеристики:
Модификации:
Версия: 2014-09-17-КВА
Особенности:
- Возможность срабатывания при нулевом давлении
- Клапан укомплектован ручным краном, грязевым фильтром и реле времени РВК с возможностью задания времени:
- нахождения во включенном (открытом) состоянии: 0,5…10 секунд

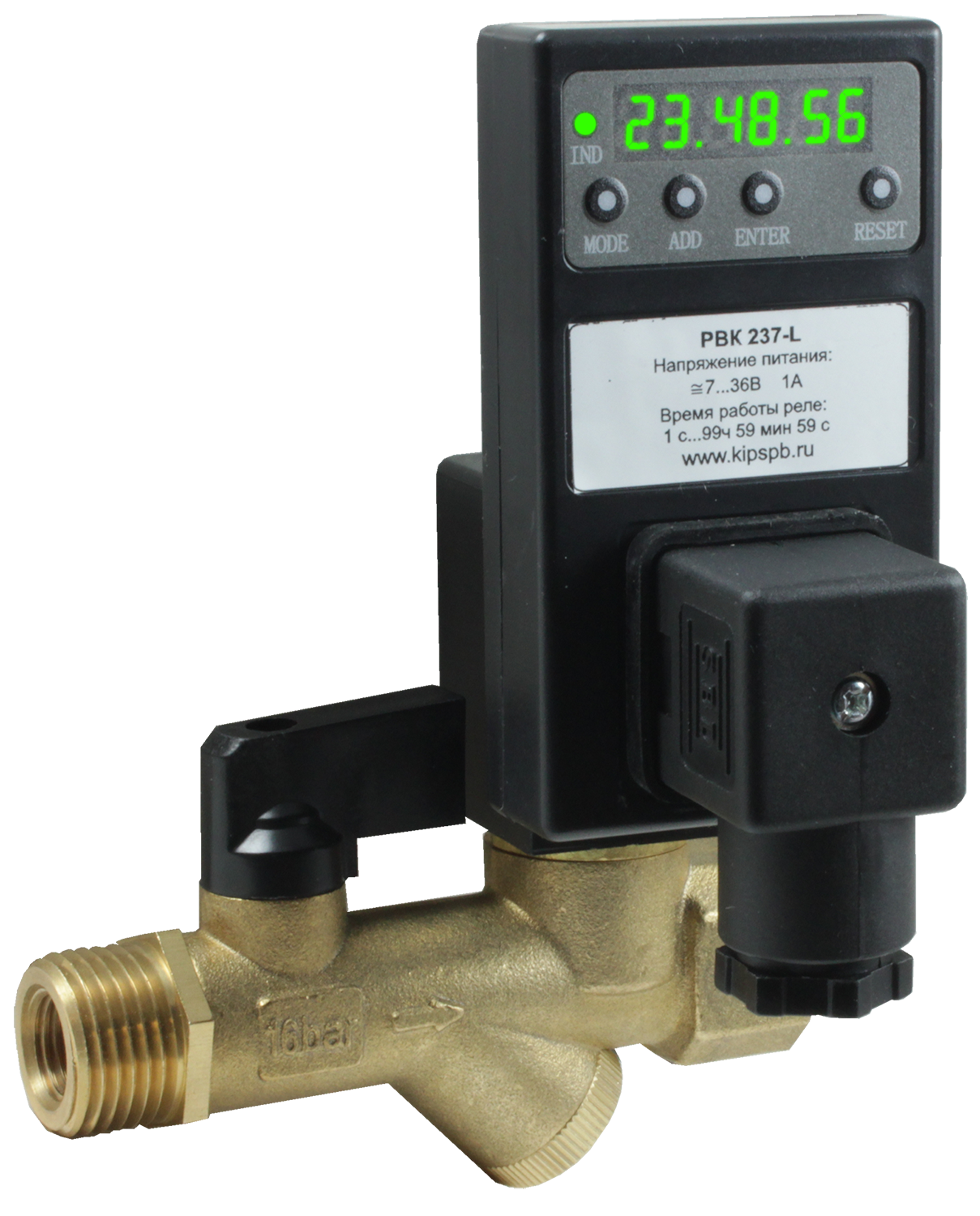

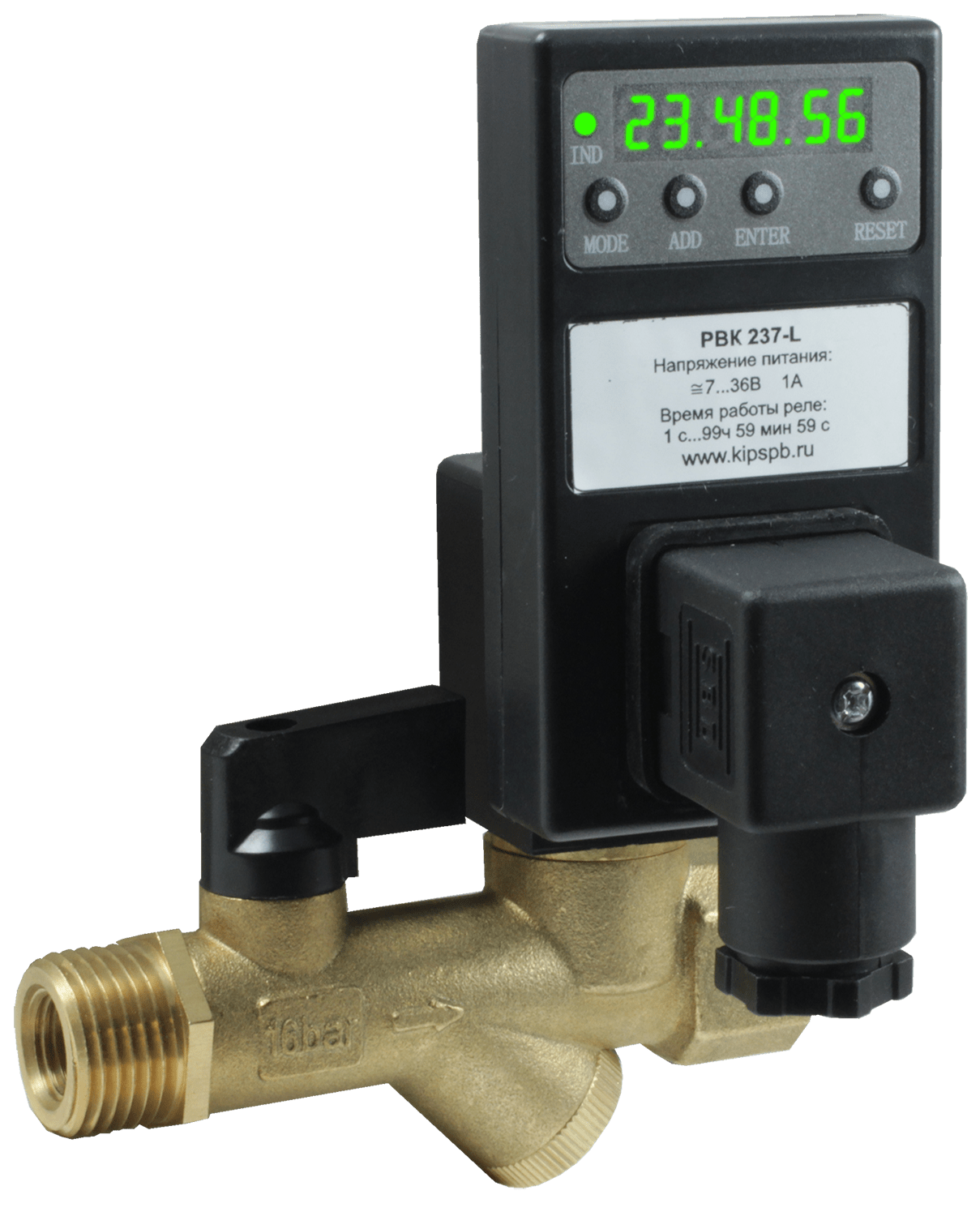

- паузы между включениями: 0,5…45 минут - Возможна замена на другое реле времени РВК с другими диапазонами времени
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подаётся. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения - клапан будет закрыт. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана когда либо большую часть времени клапан должен быть закрыт либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
| |
| Рабочая среда | Вода, воздух | |
| Материал | Корпуса | Латунь
|
| Уплотнения | NBR | |
| Температура рабочей среды | 0...80°С | |
| Рабочее давление | 0...1,6 МПа | |
| Диаметр условного прохода | 3,5 мм | |
| Присоединение | Вход − резьбовое наруж. G½"
Выход − резьбовое внутр. G½", G¼" | |
| Катушка | SB256, SB257; IP65
| |
| Питание | SB256 | ~220 В, ~110 В, ~24 В
|
| SB257 | =24 В, =12 В | |
| Мощность
| SB256 | 22 ВА (АС)
|
| SB257 | 20 Вт (DC) | |
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Вес, г
| Катушка
|
| AR-CS-728A GBN
| 3,5
| 0,4
| Вход − резьбовое наруж. G½"
Выход − резьбовое внутр. G½", G¼" | 0
| 1,6
| 550
| SB256
SB257 |

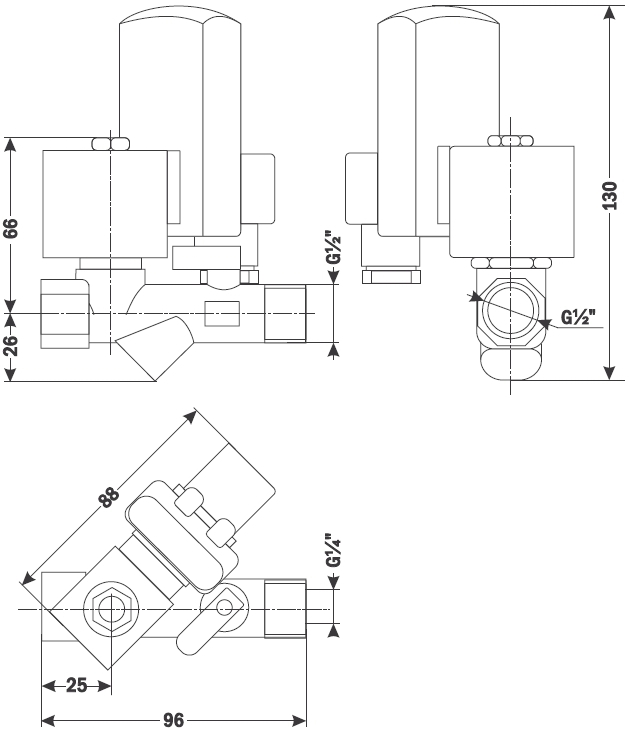

| Габаритные размеры |
 |
Версия: 2014-09-17-КВА
