AR-RMF-Z-A
Описание прибора
Стоимость: 10170 ... 10270
р.
Срок поставки: Снято с производства

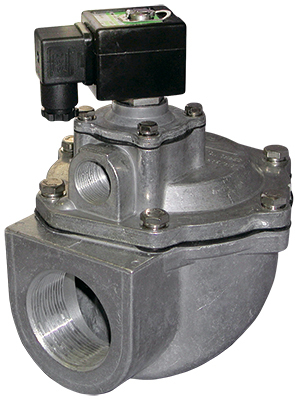

Клапан соленоидный нормально закрытый прямого действия с диафрагмой для систем пылеудаления AR-RMF-Z-A предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Технические характеристики:
Модификации:
Версия: 2014-09-18-КВА
Особенности:
- Импульсный клапан мембранного типа для систем пылеудаления
- Высокая пропускная способность благодаря угловой конструкции
- Аналог клапанов ASCO
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подаётся. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения - клапан будет закрыт. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана когда либо большую часть времени клапан должен быть закрыт либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
| |
| Рабочая среда | Воздух | |
| Материал | Корпуса: | Алюминий
|
| Уплотнения: | NBR | |
| Температура рабочей среды | −5...55°С | |
| Рабочее давление | 0,3...0,8 МПа | |
| Диаметр условного прохода | 50 мм, 62 мм | |
| Присоединение | Резьбовое G2", G2½" | |
| Катушка | SB255, SB461; IP65
| |
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В | |
| Мощность
| SB255 | 28 ВА (АС), 30 Вт (DC)
|
| SB461 | 25 ВА (АС), 20 Вт (DC) | |
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Катушка
|
| AR-RMF-Z-50S-A GAN
| 50
| 48
| G2"
| 0,3
| 0,8
| SB255
SB461 |
| AR-RMF-Z-62S-A GAN
| 62
| 68
| G2½"
|

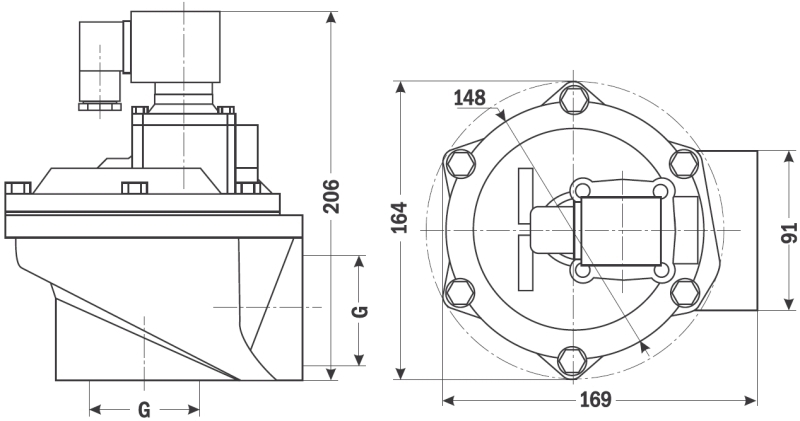

| Габаритные размеры |
 |
Версия: 2014-09-18-КВА
