AR-YCWS6

Описание прибора

Стоимость: 1024 р. Срок поставки: Со склада

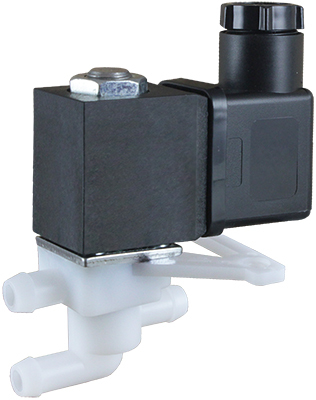

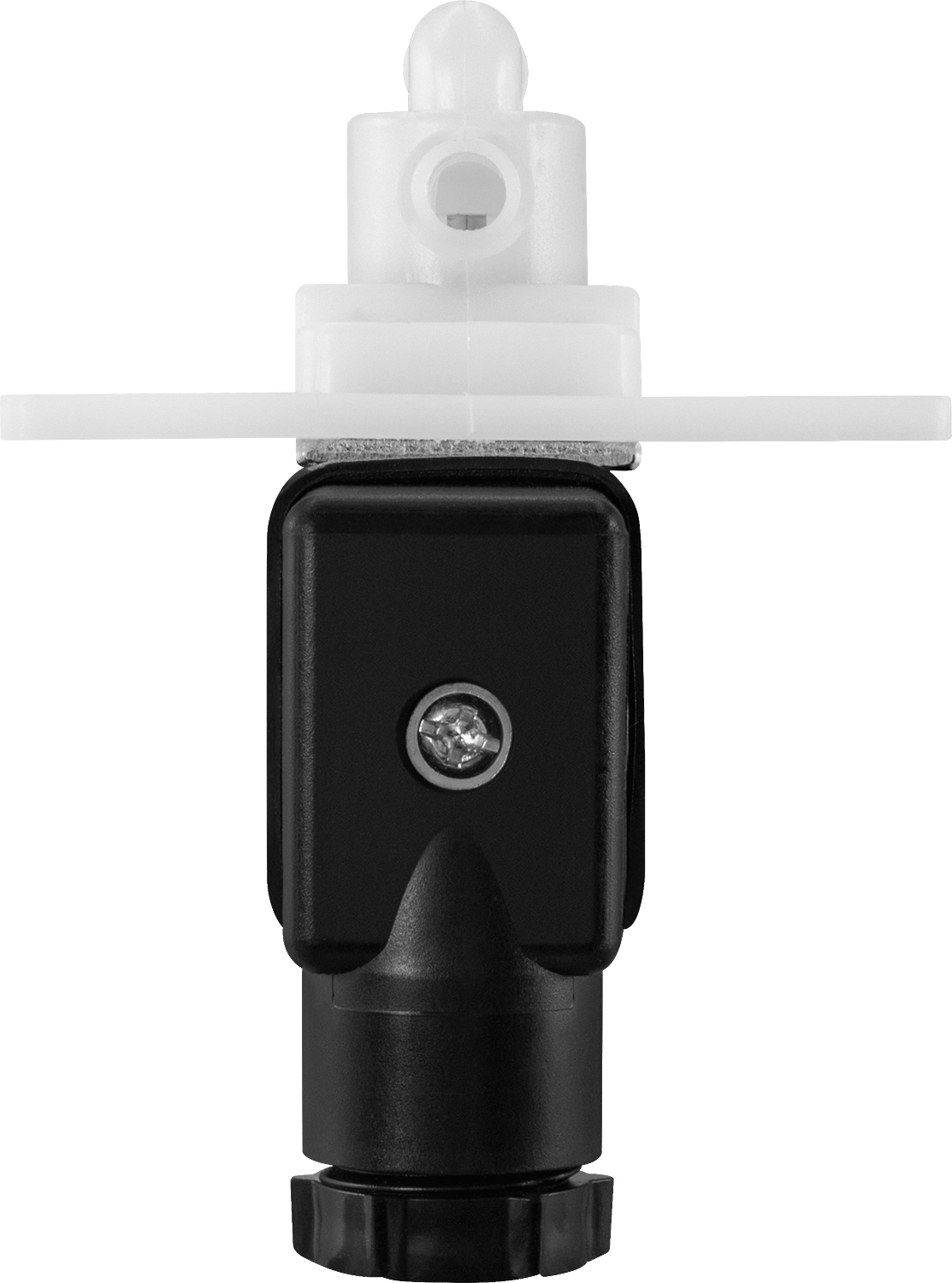

Клапан соленоидный миниатюрный прямого действия трехходовой 3/2 AR-YCWS6 предназначен для управления потоком рабочей среды в трубопроводе Особенности:

Клапан может использоваться в кулерах, бойлерах, кофемашинах
Cрабатывание при нулевом давлении
Пониженное энергопотребление

ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:

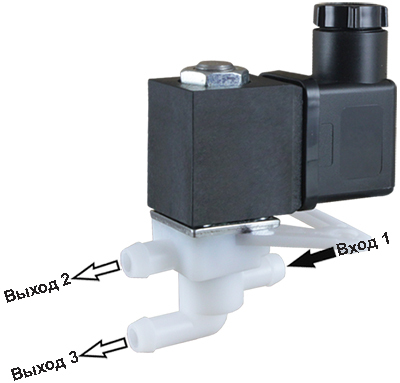

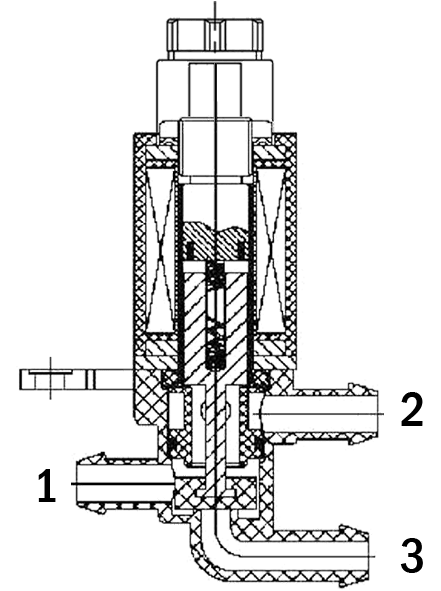

Трехходовые соленоидные клапаны устанавливаются на соединении входов нескольких трубопроводов (входы 1, 2 и 3) и позволяют пропускать поток рабочей среды в разных направлениях. К примеру, при отсутствии управляющего напряжения клапан пропускает поток рабочей среды в трубопроводе в направлении 1-2, при подаче на катушку клапана управляющего напряжения клапан переключает поток рабочей среды в трубопроводе в направлении 1-3 (или 3-1 , в зависимости от исполнения клапана). При отключении управляющего напряжения (или обрыве провода управляющего напряжения) клапан автоматически переключается обратно и снова пропускает поток рабочей среды в трубопроводе в направлении 1-2.
Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, воздух, масла
Материалы	Корпуса: полиацеталь Уплотнения: силикон
Температура рабочей среды	−10...80°С
Рабочее давление	0...0,05 MПa
Диаметр условного прохода	5 мм
Присоединение	3 штуцера ∅ 8,5 мм
Катушки	SB285, SA11B; IP65
Питание	~220 В, ~110 В, ~24 В =24 В, =12 В
Мощность	SB285: 6 ВА (AC), 6 Вт (DC) SA11B: 9 ВА (AC), 8 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Вес, г	Катушки
AR-YCWS6 CLQ	5	0,27	3 штуцера ∅ 8,5 мм	0	0,05	110	SB285 SA11B

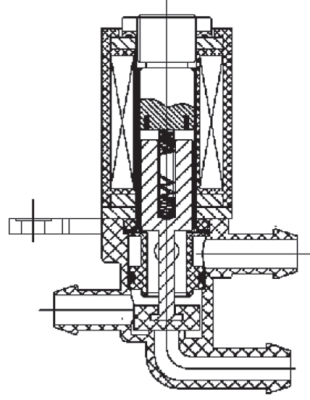

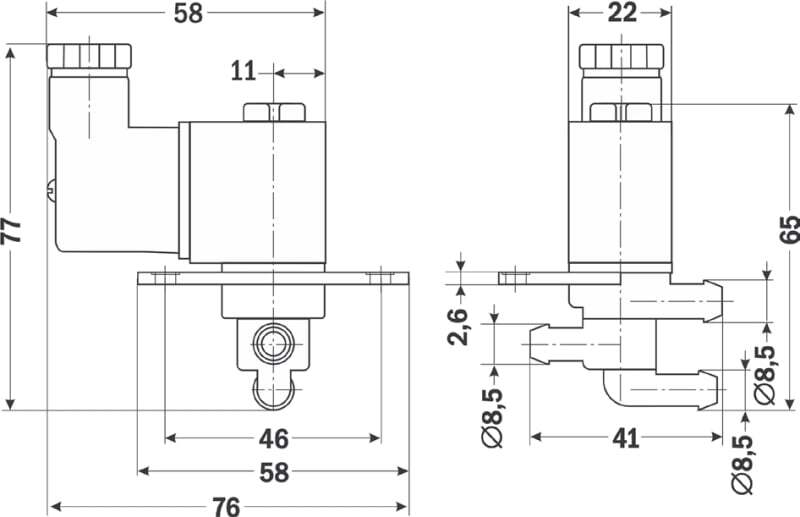

Габаритные размеры

Версия: 2014-08-26-КВА
