AR-GH100-5
Описание прибора
Стоимость: 53000 р.
Срок поставки: Со склада

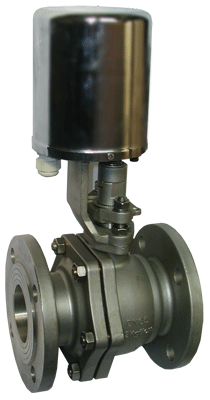

Кран шаровой регулирующий фланцевый с электроприводом, для пара AR-GH100-5 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Версия: 2014-10-02-КВА
Особенности:
- Высокий крутящий момент
- Плавная бесступенчатая регулировка
- Защита привода от перегрузок: автоматическое отключение привода при засорении клапана и перегреве привода
- Двухслойное кольцевое уплотнение из высокотемпературного углеродного волокна
- Низкий уровень шума: менее 45 дБ
| Параметр
| Значение
|
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, масла, бензин, слабые кислоты, спирт |
| Материал | Корпуса: нержавеющая сталь
Уплотнения: углеродное волокно, PTFЕ |
| Температура рабочей среды | −180…232°С
|
| Рабочее давление | 0...2,5 МПа |
| Диаметр условного прохода | 40...65 мм |
| Присоединение | Фланцевое F1½"...F2½" |
| Модель электропривода | GH100-40Nm, IP65
|
| Питание | ~220 В
|
| Мощность
| 45 ВА |
| Время полного поворота
| 12…15 с или 42…49 с
|
| Угол полного поворота
| 90° (вращение в обоих направлениях)
|
| Крутящий момент
| 40 Н∙м
|
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Модель электропривода |
| AR-GH100-5-40
| 40
| 202
| F1½"
| 0
| 2,5
| GH100-40Nm
|
| AR-GH100-5-50 | 50
| 288
| Fc2"
| |||
| AR-GH100-5-65 | 65
| н/д
| F2½"
|

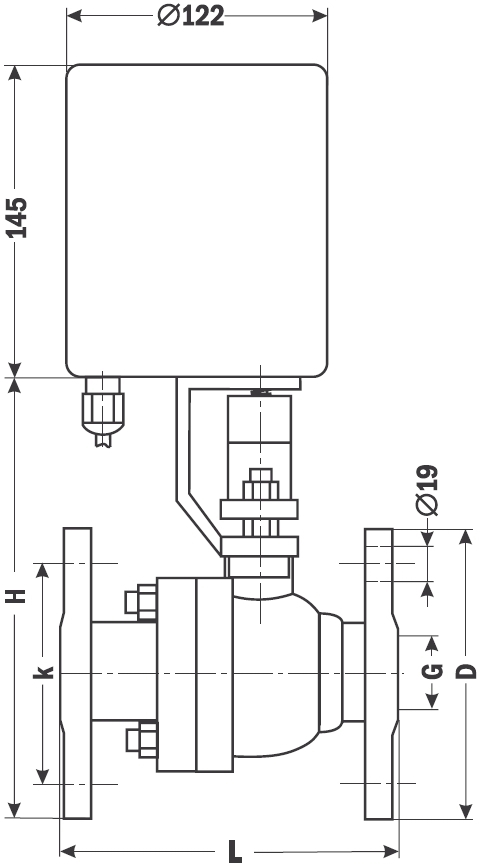

| Габаритные размеры
|
 |
| Размер, мм
| AR-GH100-5-40
| AR-GH100-5-50
| AR-GH100-5-65
|
| H
| 225
| 240
| 280
|
| G
| 1½"
| 2"
| 2½"
|
| L
| 164
| 180
| 187
|
| k
| 103
| 118
| 138
|
| D
| 140
| 157
| 176
|
| Вес, кг
| 7,17
| 8,61
| 12,34
|
Версия: 2014-10-02-КВА
