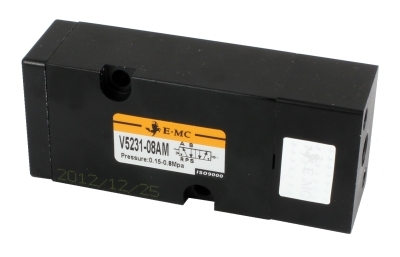

РПВ-52 с пневмоуправлением

Пневмораспределитель cерии РПВ-52 5-линейный 2-позиционный предназначен для распределения воздушных потоков и управления исполнительными устройствами пневмосистем Технические характеристики:

Параметр	Значение
Тип распределителя	5/2, нормально закрытый или бистабильный
Рабочая среда	Очищенный воздух (тонкость очистки 40 мкм)
Проходное сечение	⅛", ¼", ⅜", ½"
Пропускная способность (при давлении 0,6 МПа)	900 л/мин (для присоединения G⅛") 1350 л/мин (для присоединения G¼") 2250 л/мин (для присоединения G⅜") 3200 л/мин (для присоединения G½")
Присоединение	G⅛", G¼", G⅜", G½"
Рабочее давление	0,15…0,8 МПа
Максимальное давление	1,2 МПа
Температура эксплуатации	−5…60°C
Максимальная частота срабатывания	5 Гц
Наработка до отказа	12 000 000 циклов
Материал корпуса распределителя	Анодированный алюминий
Материал уплотнения	NBR

Модель	Присоединение	Пневматическая схема
С одним управляющим клапаном
РПВ-5211-06A	G⅛"
РПВ-5221-08A	G¼"
РПВ-5231-10A	G⅜"
РПВ-5241-15A	G½"
С двумя управляющими клапанами
РПВ-5212-06A	G⅛"
РПВ-5222-08A	G¼"
РПВ-5232-10A	G⅜"
РПВ-5242-15A	G½"
