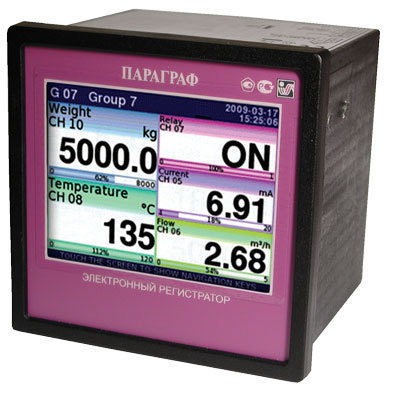

«ПАРАГРАФ PL2»
Описание прибора
Стоимость: 225320 ... 344120
р.
Срок поставки: Выполняется под заказ
Электронный регистратор «ПАРАГРАФ PL2» предназначен для измерения, регистрации и регулирования температуры и других физических величин Особенности:
-дисплей с сенсорным экраном;
-импульсный источник питания =19…50В, ~16…35, ~/=85…260 В;
-базовые интерфейсы связи (USB и RS-485);
-слот D для расширенного модуля связи (дополнительный USB Host, RS-485, RS-485/RS-232 и Ethernet)
Входные модули для установки в слоты A, B, C
Выходные модули для установки в слоты A, B, C
Коммуникационные модули для установки в слот D
Технические характеристики:
Описание модулей: Прибор имеет 1 слот для модулей питания, 1 слот для интерфейсного модуля и 3 слота для установки различных модулей измерительных входов и выходов, что позволяет создать структуру, идеально подходящую для выполнения задач заказчика.
Версия: 2016-03-25-КВА
- Гибкая модульная структура: прибор комплектуется необходимым набором модулей ввода-вывода под задачу заказчика
- Встроенная ОС на основе Linux
- Цветной TFT-дисплей с сенсорной панелью
- Отображение параметров в виде числовых значений, столбчатых или круговых диаграмм, графиков
- Математическая обработка
- Базовый блок включает в себя:
-дисплей с сенсорным экраном;
-импульсный источник питания =19…50В, ~16…35, ~/=85…260 В;
-базовые интерфейсы связи (USB и RS-485);
-слот D для расширенного модуля связи (дополнительный USB Host, RS-485, RS-485/RS-232 и Ethernet)
Входные модули для установки в слоты A, B, C
Выходные модули для установки в слоты A, B, C
Коммуникационные модули для установки в слот D
Технические характеристики:
| Параметр
| Значение
| Погрешность | |
| Входные сигналы
| Термосопротивления (ТС)
| Cu50, Cu100: −50…200°С
| ±0,73%; ±0,37%
|
| Cu'50, Cu'100: −200…200°С
| ±0,4%; ±0,2%
| ||
| Pt100, Pt'100, Pt500, Pt1000: −100…600°С
| ±0,14%; ±0,12%; ±0,3%; ±0,14%
| ||
| Pt'50, Pt'500: −200…600°С
| ±0,25%
| ||
| Ni100, Ni500, Ni1000: −60…180°С
| ±0,3%; ±0,58%; ±0,3%
| ||
| Термопары (ТП)
| ТХА (K): −200…1370°С
| ±0,51%
| |
| ТХК (L): −200…800°С | ±0,44% | ||
| ТЖК (J): −210…1200°С | ±0,44% | ||
| ТХКн (E): −200…1000°С | ±0,4% | ||
| ТМКн (T): −200…400°С | ±0,31% | ||
| ТНН (N): −200…1300°С | ±0,8% | ||
| ТПП (S, R): −50…1768°С | ±0,41%; ±0,47% | ||
| ТПР (B): +250…1820°С | ±0,96% | ||
| Аналоговые
| Ток I: 0(4)…20 мА, −20…30 мА, 3…30 мА
Напряжение U: 0(1)…5 В, 0(2)…10 В, −2…13 В, −10…25 мВ, −10…100 мВ, 0…600 мВ, −30…30 мВ, −120…120 мВ | ± 0,25% | |
| Выходные сигналы
| Дискретные
| Реле (нормально открытое) ~1 А, 250 В
Реле (перекидные контакты) ~5 А, 250 В Выход для управления твердотельным реле =10 мА, 30 В | |
| Аналоговый
| 4…20 мА
| ||
| Дисплей
| Графический сенсорный 3,5" с разрешением 320×240 точек
| ||
| Интерфейс
| RS-485, RS-485/RS-232 (Modbus-RTU), USB Host, USB Device, Ethernet
| ||
| Память
| 1,5 ГБ (до 250 000 000 значений)
| ||
| Встроенный источник питания
| =24 В
| ||
| Потребляемая мощность
| 15 ВА
| ||
| Питание
| =19…50 В, ~16…35 В или ≅85…260 В
| ||
| Условия эксплуатации
| Температура
| 0…+50°С
| |
| Влажность
| ≤ 90%RH
| ||
| Габаритные размеры (В×Ш×Г)
| 96×96×100 мм | ||
| Размеры врезного отверстия (В×Ш)
| 90,5×90,5 мм | ||
| Модуль | Описание | Подходящие слоты
|
| USB
| Порт USB
| слот D
|
| ETU
| USB-Host, Ethernet
| слот D |
| ACM
| RS-485, RS-485/RS-232, USB, Ethernet 10 Мбит/с
| слот D |
| UN3
| 3 универсальных изолированных входа
| слоты A, B, C
|
| I16
| 16 входов измерения тока
| слоты A, B, C
|
| IS6
| 6 изолированных входов измерения тока 4…20 мА
| слоты A, B, C
|
| U16
| 16 входов измерения напряжения
| слоты A, B, C
|
| UI4
| 4 входа измерения тока + 4 входа измерения напряжения
| слоты A, B, C
|
| UI8
| 8 входов измерения тока + 8 входов измерения напряжения
| слоты A, B, C
|
| UI4N8
| 4 входа измерения тока + 4 входа измерения напряжения + 8 датчиков температуры NTC
| слоты A, B, C |
| UI4D8
| 4 входа измерения тока + 4 входа измерения напряжения + 8 цифровых входов
| слоты A, B, C |
| RT4
| 4 входа для термосопротивлений
| слоты A, B, C
|
| TC4
| 4 входа для термопарных датчиков
| слоты A, B, C
|
| ТС8
| 8 входов для термопарных датчиков
| слоты A, B, C
|
| D8
| 8 цифровых изолированных входов
| слоты A, B, C
|
| D16
| 16 цифровых изолированных входов
| слоты A, B, C
|
| CP2
| Оптоизолированный универсальный 2-канальный счетчик
| слоты A, B, C
|
| CP4
| Оптоизолированный универсальный 4-канальный счетчик
| слоты A, B, C
|
| HM2
| Изолированный 2-канальный счетчик времени наработки
| слоты A, B, C
|
| HM4
| Изолированный 4-канальный счетчик времени наработки
| слоты A, B, C
|
| FT2
| 2 импульсных входа с расходомера и 2 входа измерения тока
| слоты A, B, C
|
| FT4
| 4 импульсных входа с расходомера и 4 входа измерения тока
| слоты A, B, C
|
| FI2
| 2 входа измерения тока с расходомера и 2 входа измерения тока
| слоты A, B, C
|
| FI4
| 4 входа измерения тока с расходомера и 4 входа измерения тока
| слоты A, B, C
|
| R81
| 8 релейных выходов ∼1 А, 250 В
| слоты A, B, C
|
| R45
| 4 релейных выхода ∼5 А, 250 В
| слот C
|
| S8
| 8 SSR-выходов
| слоты A, B, C
|
| S16
| 16 SSR-выходов
| слоты A, B, C
|
| IO2
| 2 токовых выхода 4…20 мА
| слоты B, C
|
| IO4
| 4 токовых выхода 4…20 мА
| слоты B, C
|
| Габаритные размеры |
 |
Версия: 2016-03-25-КВА

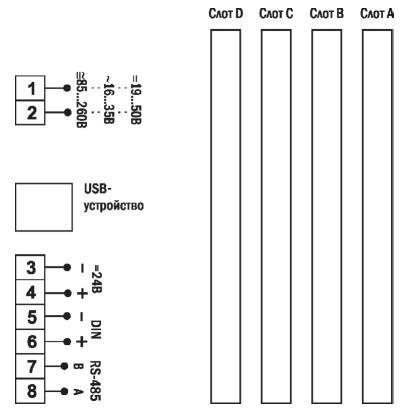

Схемы
