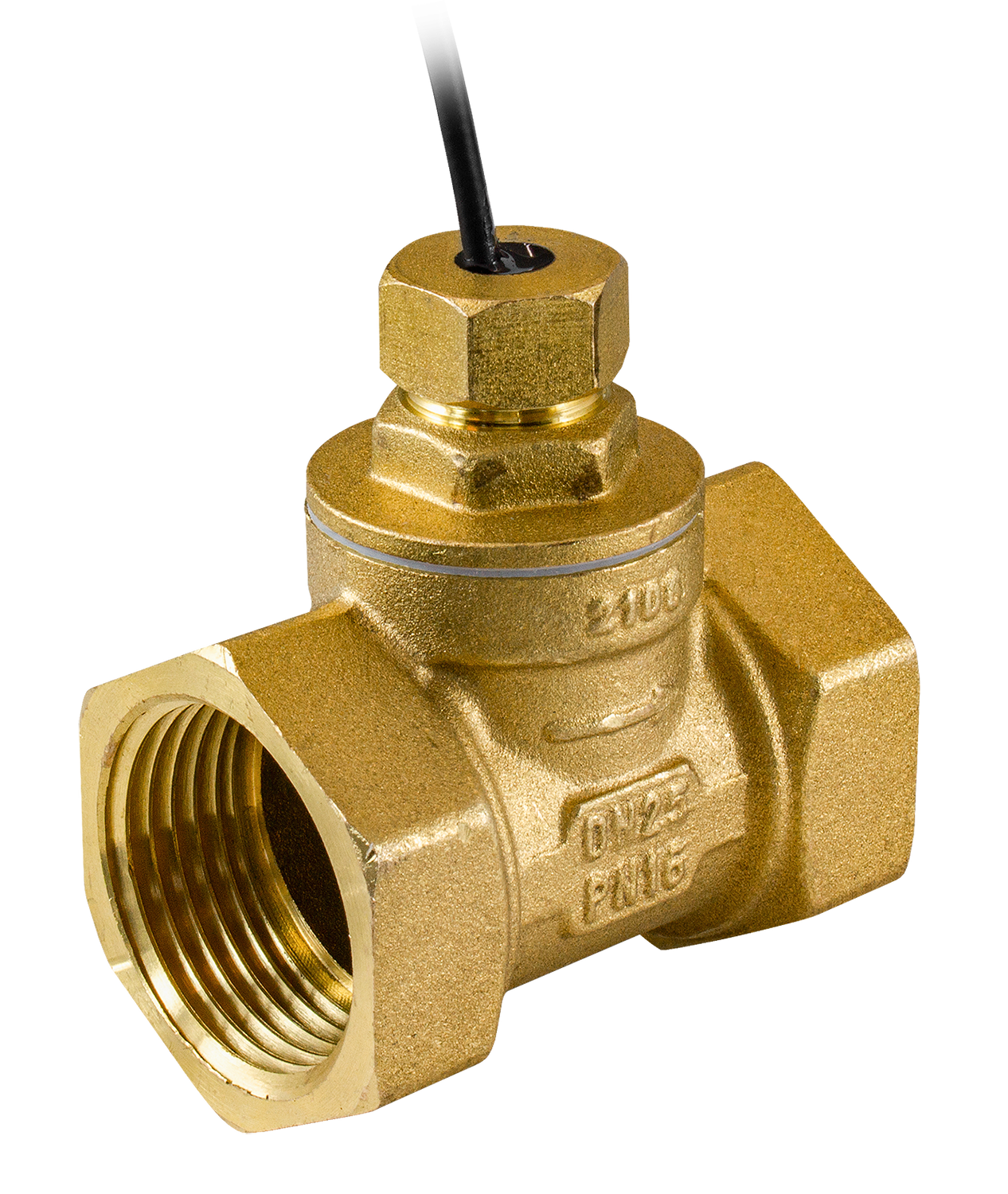

ДР-ПП-01

Датчик-реле потока поршневой ДР-ПП-01 предназначено для контроля потока воды через трубопровод, а также для управления исполнительными механизмами с целью защиты оборудования от «сухого хода». При наличии потока воды в трубопроводе датчик-реле подает сигнал на выводы.

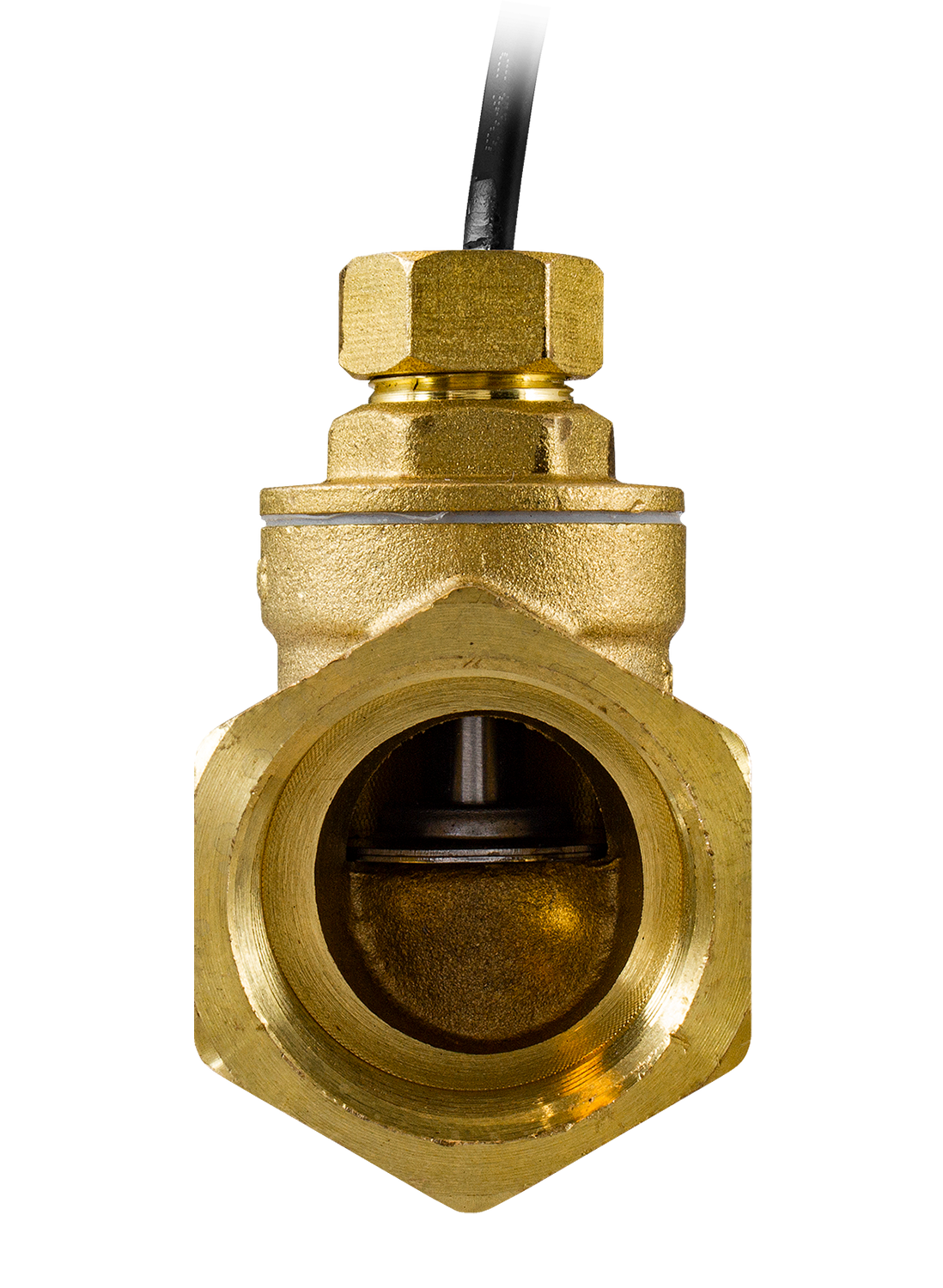

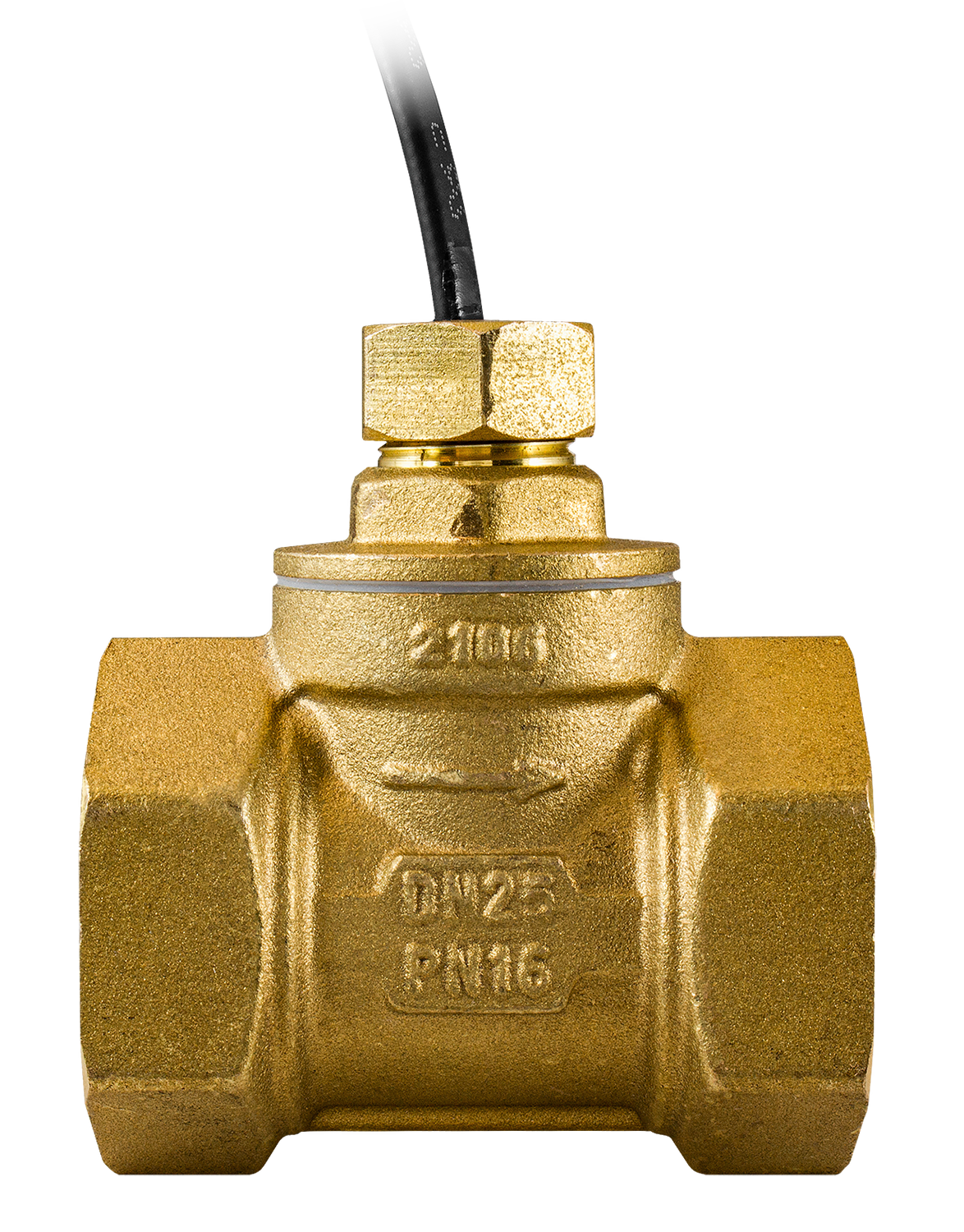

Принцип работы датчиков-реле основан на перемещении поршня внутри прибора. Поршень смещается под действием давления потока жидкости в трубе и замыкает контакты геркона. В случае отсутствия потока в трубе поршень возвращается в исходное положение под действием силы тяжести, что приводит к размыканию контактов. Направление движения потока должно соответствовать стрелке на корпусе датчика-реле.
Технические характеристики:

Параметр	Значение
	ДР-ПП-01-15	ДР-ПП-01-20	ДР-ПП-01-25	ДР-ПП-01-32	ДР-ПП-01-40	ДР-ПП-01-50
Рабочая среда	Вода и другие неагрессивные среды
Мах давление рабочей среды	1,5 МПа
Температура рабочей среды	−10...+110°С
Минимальный расход	3 л/мин
Максимальный расход	8 л/мин	12 л/мин	25 л/мин	30 л/мин	40 л/мин	80 л/мин
Мах коммутируемая мощность	50 Вт
Мах коммутируемый ток	=0,5 А (при =24 В)
Мах коммутируемое напряжение	=220 В
Степень защиты	IP55
Длина провода	410 мм
Материал	Латунь
Присоединение	внутр. G½"	внутр. G¾"	внутр. G1"	внутр. G1¼"	внутр. G1½"	внутр. G2"
Монтажное положение	Горизонтальное
Габаритные размеры	56×47×26 мм	65×52×32 мм	80×65×37 мм	93×78×49 мм	102×86×54 мм	120×105×68 мм
Вес	174 г	237 г	392 г	599 г	708 г	1300 г

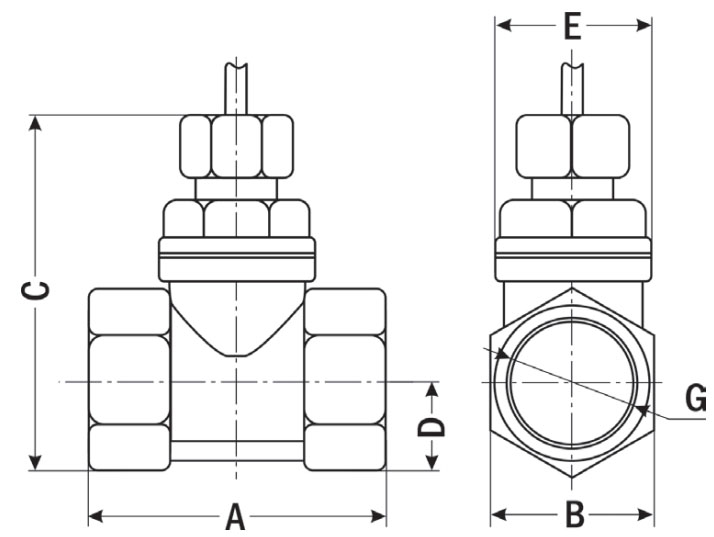

Габаритные размеры

Размеры, мм	ДР-ПП-01
	-15	-20	-25	-32	-40	-50
A	47	52	65	78	86	105
B	26	32	37	49	54	68
C	56	65	80	93	102	120
D	15	18	22	28	30,5	38
∅ E	25	29	36	45	50	63
G	½"	¾"	1"	1¼"	1½"	2"

Версия: 2016-01-29-КВА
