СПРУТ Т-06

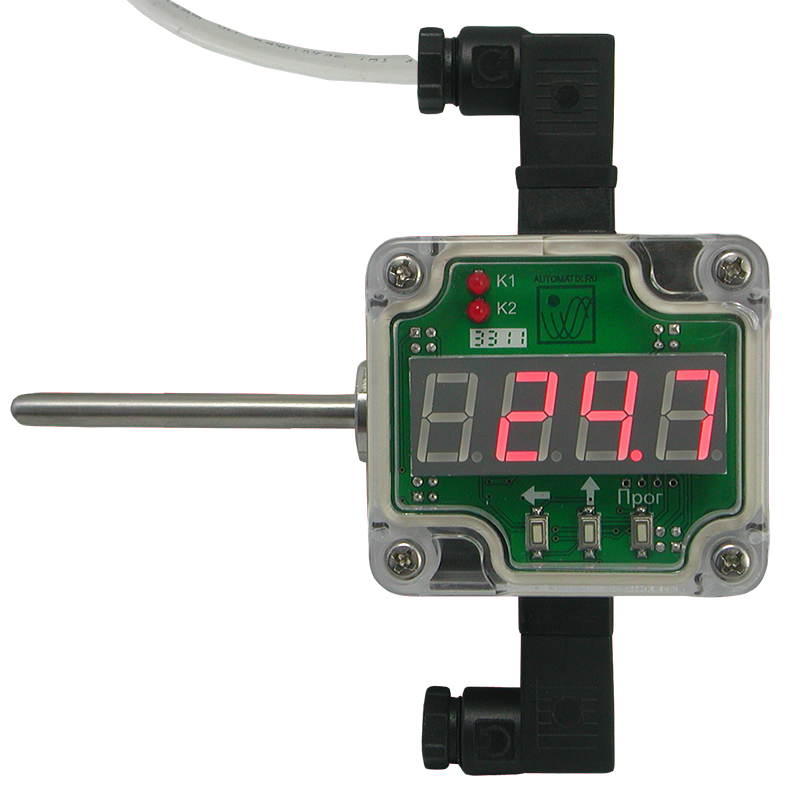

Преобразователь температуры (датчик-реле) СПРУТ Т-06 предназначен для измерения температуры и двухпозиционного регулирования процесса нагрева или охлаждения
Особенности:

• Три конструктива преобразователей:

- Т-06-1: жесткий стержень с датчиком температуры без крепления;

- Т-06-2: жесткий стержень с датчиком температуры со штуцером М20×1,5 или G½;

- Т-06-3: штуцер М20×1,5 и трехпроводная схема для подключения датчиков температуры (поддержка 19 градуировок)

• Яркий светодиодный индикатор
• Возможность ограничения доступа к параметрам прибора с помощью пароля: три уровня доступа
• Заменяют ДРМ-Т, ТУДЭ-1, -2, -3, -4

Опции*:

• Опция аналогового выхода (4…20мА) позволяет использовать СПРУТ, как преобразователь
• Универсальный аналоговый выход 4...20 мА, 0...5 мА, 0...20 мА, 0...1 В, 0...10 В
• Интерфейс RS-485, бесплатный «ARC-OPC-server», конфигуратор для настройки с ПК поставляется в комплекте

* Одновременный заказ опций невозможен

Области применения:

• Регулирование температуры (4 вида регулирования)
• Дополнительная аварийная сигнализация на котлах, трубопроводах и т.п.
• Использование в системах автоматизации и диспетчеризации
• Датчик-преобразователь с локальной индикацией измеряемого параметра

Технические характеристики:

Параметр		Значение
		Т-06-1	Т-06-2	Т-06-3
Входные сигналы (для Т-06-3)	Группа градуировок для типа ТС1	50М, 53М, 100М, Cu50, Cu100, 46П, 50П, 100П, Pt50, Pt100, 100H Сопротивление R: 0…285 Ом
	Группа градуировок для типа ТС2	Pt500, Pt1000, 500П: −200…850°С; 1000П: −200…830°С сопротивление R: 0…320 Ом, 0…1000 Ом, 0…3900 Ом
Класс точности		0,5
Присоединение		−	штуцер М20×1,5 или G½"
Типы выходных устройств		Реле ~5 А, 220 В 1 или 2 транзистора с открытым коллектором =200 мА, 50 В Драйвер оптосимистора ~50 мА, 220 В 1 или 2 выхода для управления твердотельным реле =50 мА, 5 В
Питание		~85...245 В или =12...36 В
Потребляемая мощность		5 ВА
Степень защиты		IP65
Условия эксплуатации	Температура	−20...120°С
	Влажность	0...100%RH
Длина датчика		60, 80, 100, 120, 160, 200, 250 мм или под заказ		−
Габаритные размеры		58×64×35 мм (основной блок)

Типы подключаемых датчиков:

Градуировка		Значение
ТС1	50М	−200...200°С
	100М	−200...200°С
	53М	−50…180°С
	Cu50	−50…200°С
	Cu100	−50…200°С
	46П	−200…500°С
	50П	−200…500°С
	100П	−200…500°С
	Pt50	−200…500°С
	Pt100	−200…500°С
	100H	−60…180°С
	R	0…285 Ом
ТС2	Pt500	−200…850°С
	Pt1000	−200…850°С
	500П	−200…850°С
	1000П	−200…850°С
	0…320 Ом	0…320 Ом
	0…1000 Ом	0…1000 Ом
	0…3900 Ом	0…3900 Ом

Габаритные размеры
T-06-1-Б
T-06-2-А
T-06-3-Б

Версия: 2015-05-16-КВА
