СПРУТ Т-02
Описание прибора
Стоимость: 7640 ... 8011
р.
Срок поставки: Со склада

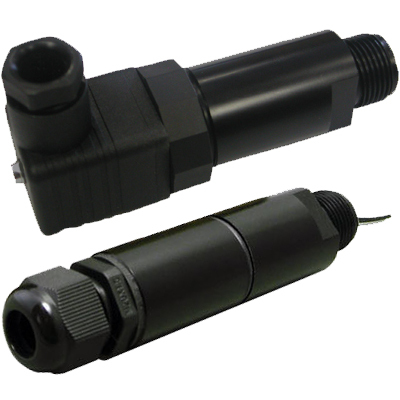

Нормирующий преобразователь сигналов термосопротивлений СПРУТ Т-02 предназначен для преобразования сигнала от датчика температуры в аналоговый сигнал или передачи по интерфейсу
Типы подключаемых датчиков:
Версия: 2015-05-16-КВА
- Вкручивается непосредственно в стандартную головку термодатчика
- Поддерживает 12 (ТС1) или 7 (ТС2) градуировок
- Преобразователь с аналоговым выходом (I420): для настроек типа датчика и задания диапазона преобразования температур служат две кнопки и светодиод, расположенные внутри преобразователя
- Преобразователь с интерфейсом (RS485): настройка датчика осуществляется по интерфейсу RS-485 (Modbus RTU); конфигуратор для настройки с ПК поставляется в комплекте; внедряется в системы автоматизации через бесплатный «ARC-OPC-server»
| Параметр | Значение | |
| Входные сигналы
| Группа градуировок для типа ТС1
| 50М, 53М, 100М, Cu50, Cu100, 46П, 50П, 100П, Pt50, Pt100, 100H,
Сопротивление R: 0…285 Ом |
| Группа градуировок для типа ТС2
| Pt500, Pt1000, 500П, 1000П,
Сопротивление R: 0…320 Ом, 0…1000 Ом, 0…3900 Ом | |
| Диапазон преобразования температур
| −200…0...+100°С, −50…0...+50°С, −50…0...+150°С, 0...+50°С,
0...+100°С, 0...+150°С, 0...+180°С, 0...+200°С, 0...+300°С, 0...+500°С, весь измеряемый диапазон датчика температуры | |
| Класс точности
| 0,25
| |
| Выходной сигнал | I420
| Аналоговый выход 4...20 мА |
| RS-485 | Интерфейс RS-485 (Modbus RTU) | |
| Питание
| =12…36 В (I420), =12...26 В (RS-485), =5 В (RS-485)
| |
| Потребляемая мощность
| ≤ 0,6 ВА
| |
| Степень защиты
| IP65 | |
| Монтаж
| К датчику
| Штуцер М20×1,5
|
| К линии аналогового выхода
| Гермоввод М16 (диаметр провода 5…9 мм)
| |
| К RS-485
| Коннектор DIN 43650A
| |
| Условия эксплуатации
| Температура
| −30…50°С
|
| Влажность
| ≤ 95%
| |
| Габаритные размеры | I420 | ∅ 27×107 мм |
| RS-485 | 52×96×34 мм
| |
Типы подключаемых датчиков:
| Градуировка
| Значение | |
| ТС1
| 50М
| −200...200°С
|
| 100М
| −200...200°С
| |
| 53М
| −50…180°С
| |
| Cu50
| −50…200°С
| |
| Cu100
| −50…200°С
| |
| 46П
| −200…500°С
| |
| 50П
| −200…500°С
| |
| 100П
| −200…500°С
| |
| Pt50
| −200…500°С
| |
| Pt100
| −200…500°С
| |
| 100H
| −60…180°С
| |
| R
| 0…285 Ом
| |
| ТС2
| Pt500
| −200…850°С
|
| Pt1000
| −200…850°С
| |
| 500П
| −200…850°С
| |
| 1000П
| −200…850°С
| |
| 0…320 Ом
| 0…320 Ом
| |
| 0…1000 Ом
| 0…1000 Ом
| |
| 0…3900 Ом
| 0…3900 Ом | |
| Габаритные чертежи
|
 |

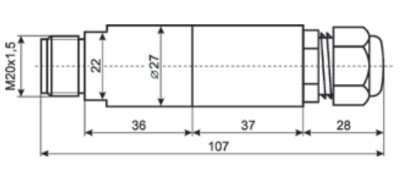

| СПРУТ Т-02-I420
|
 |

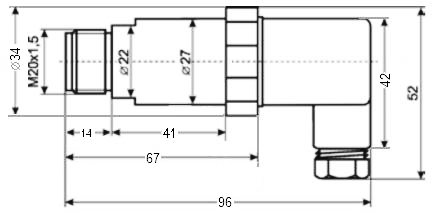

| СПРУТ Т-02-RS485
|
