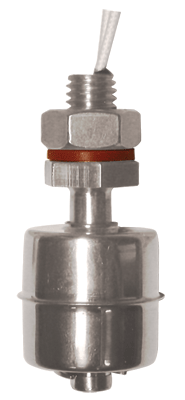

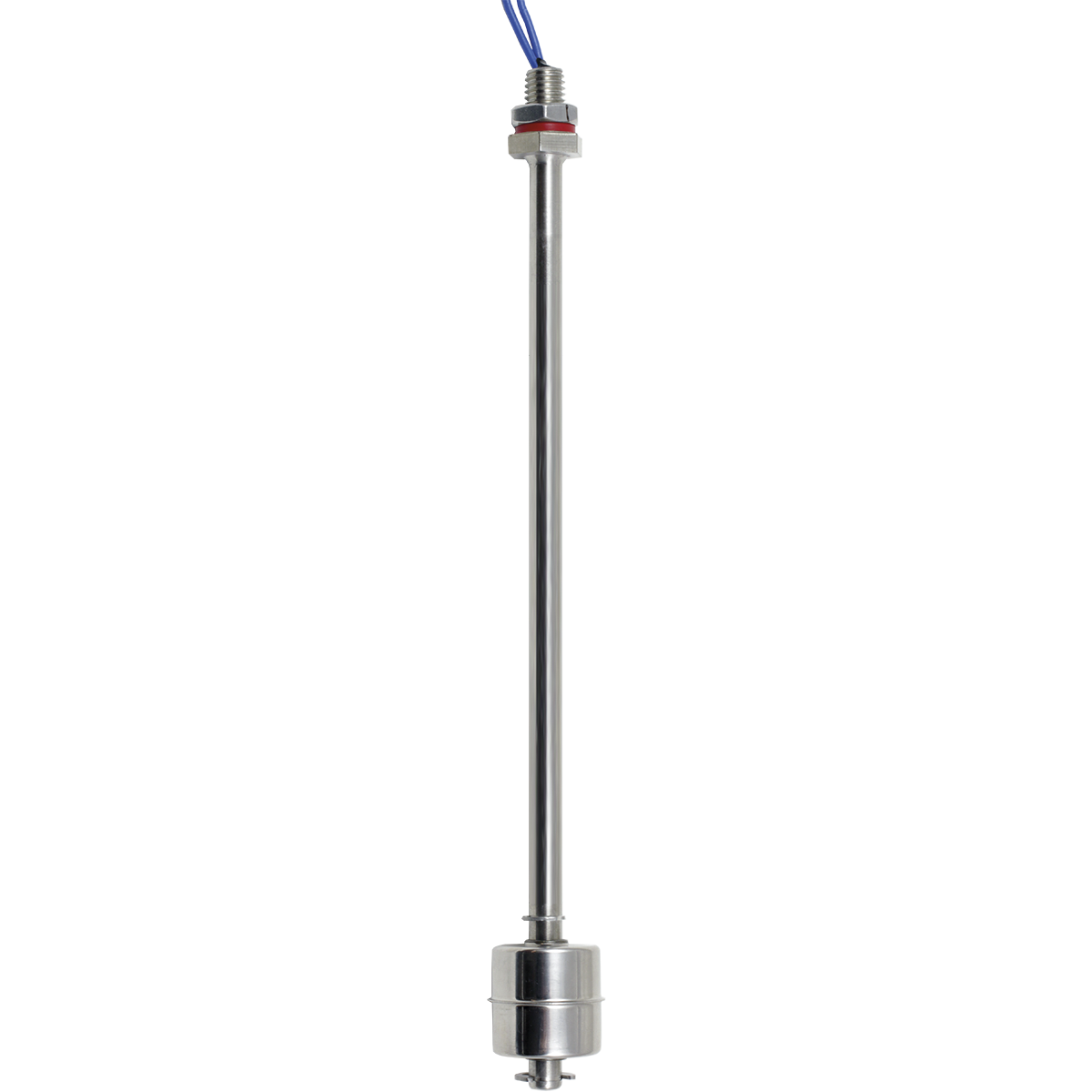

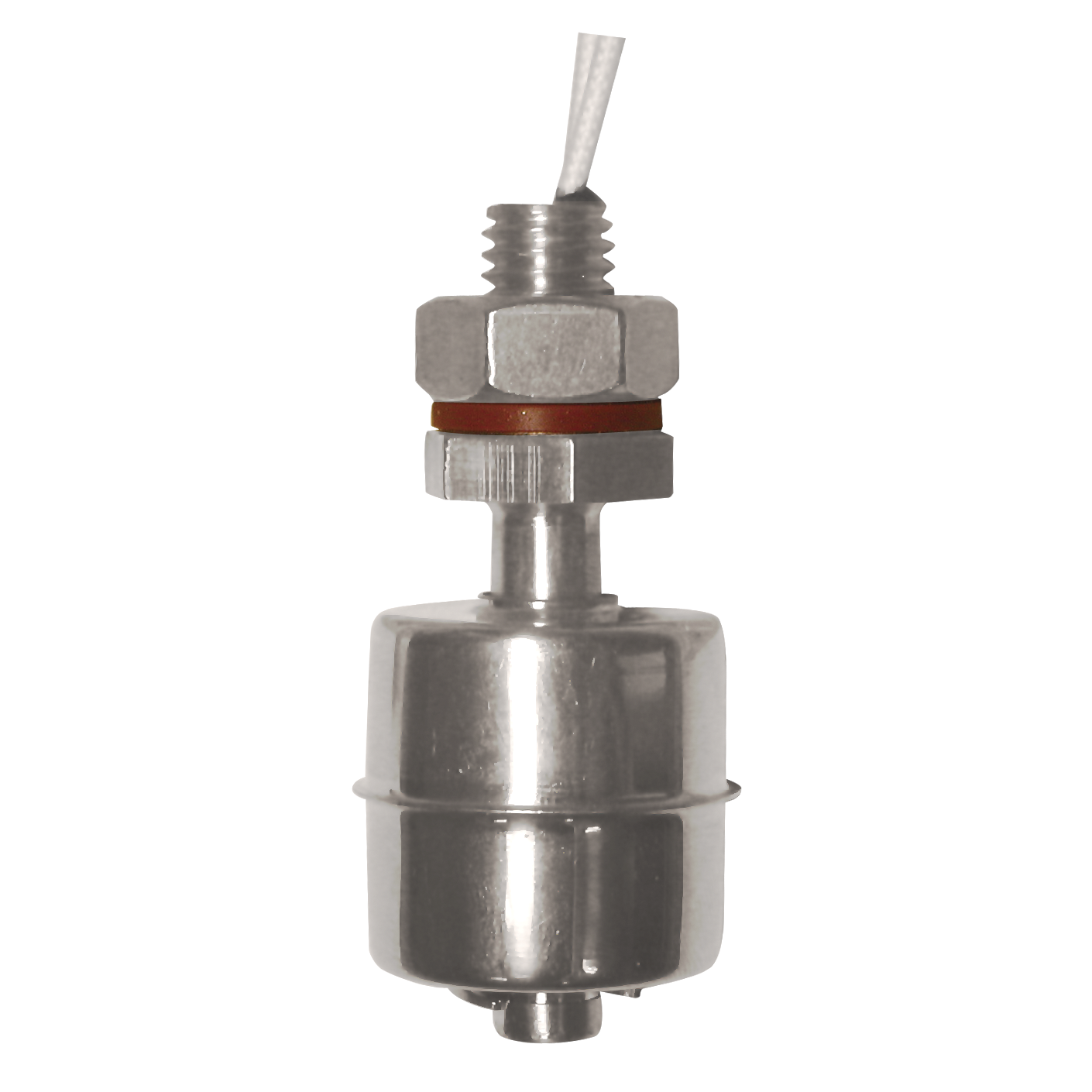

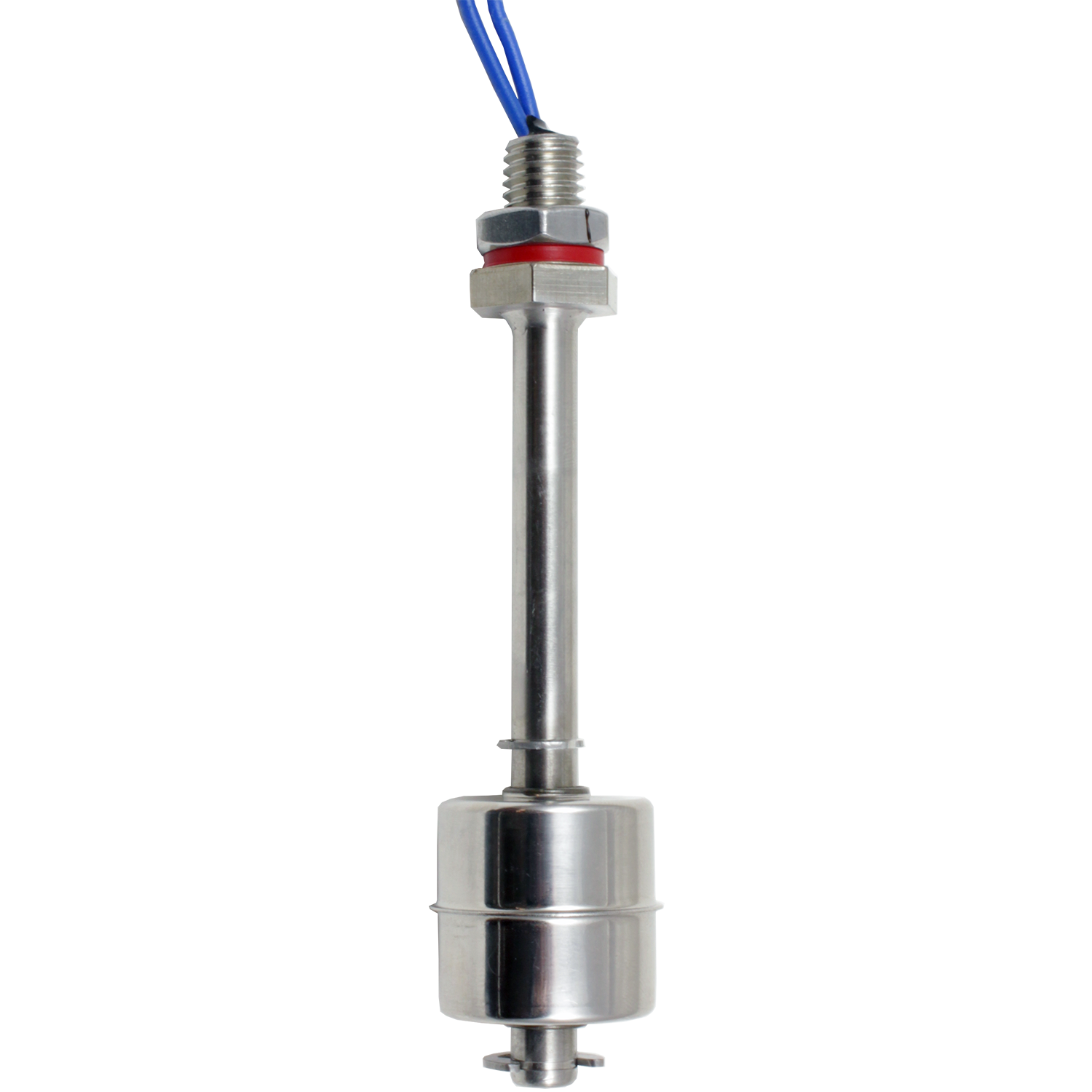

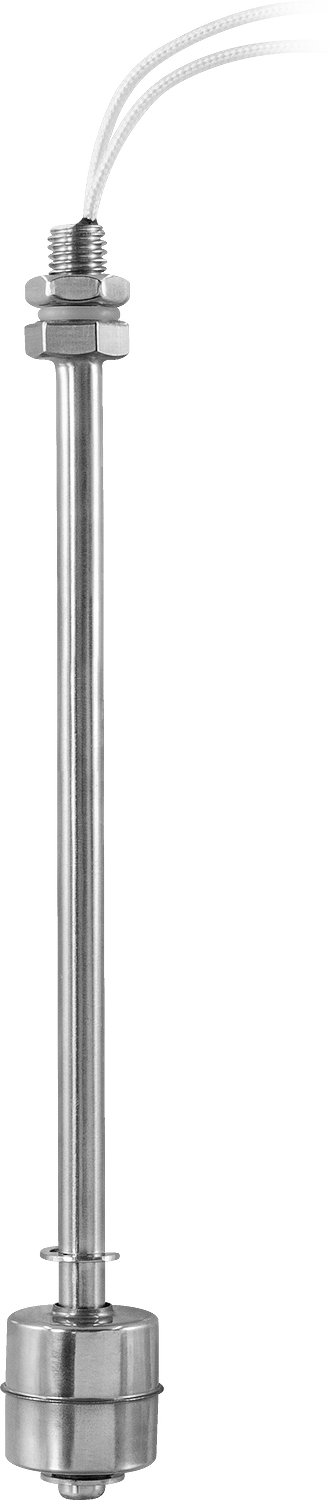

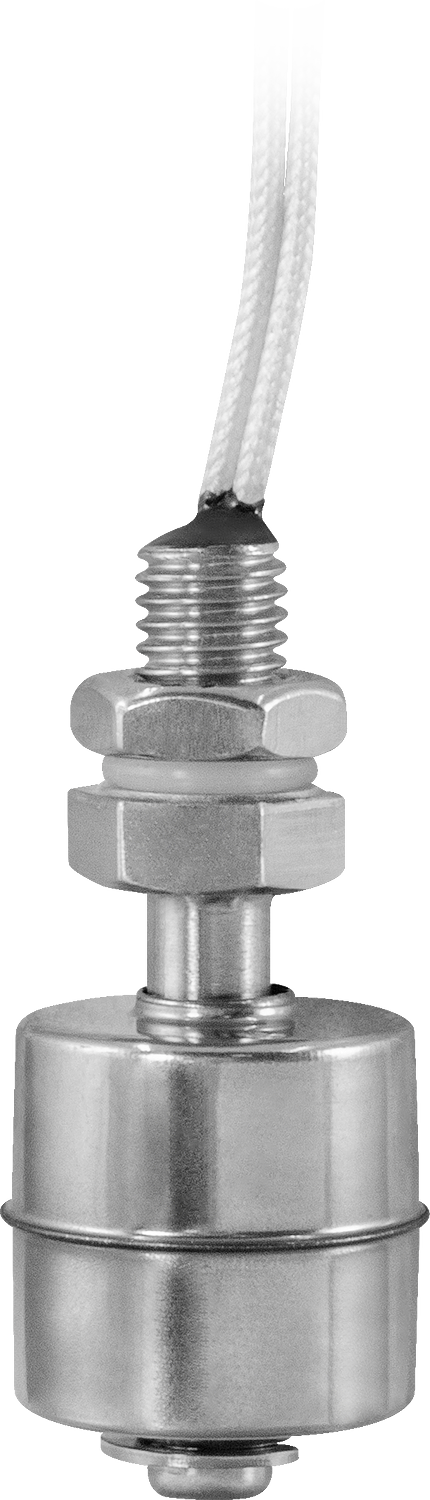

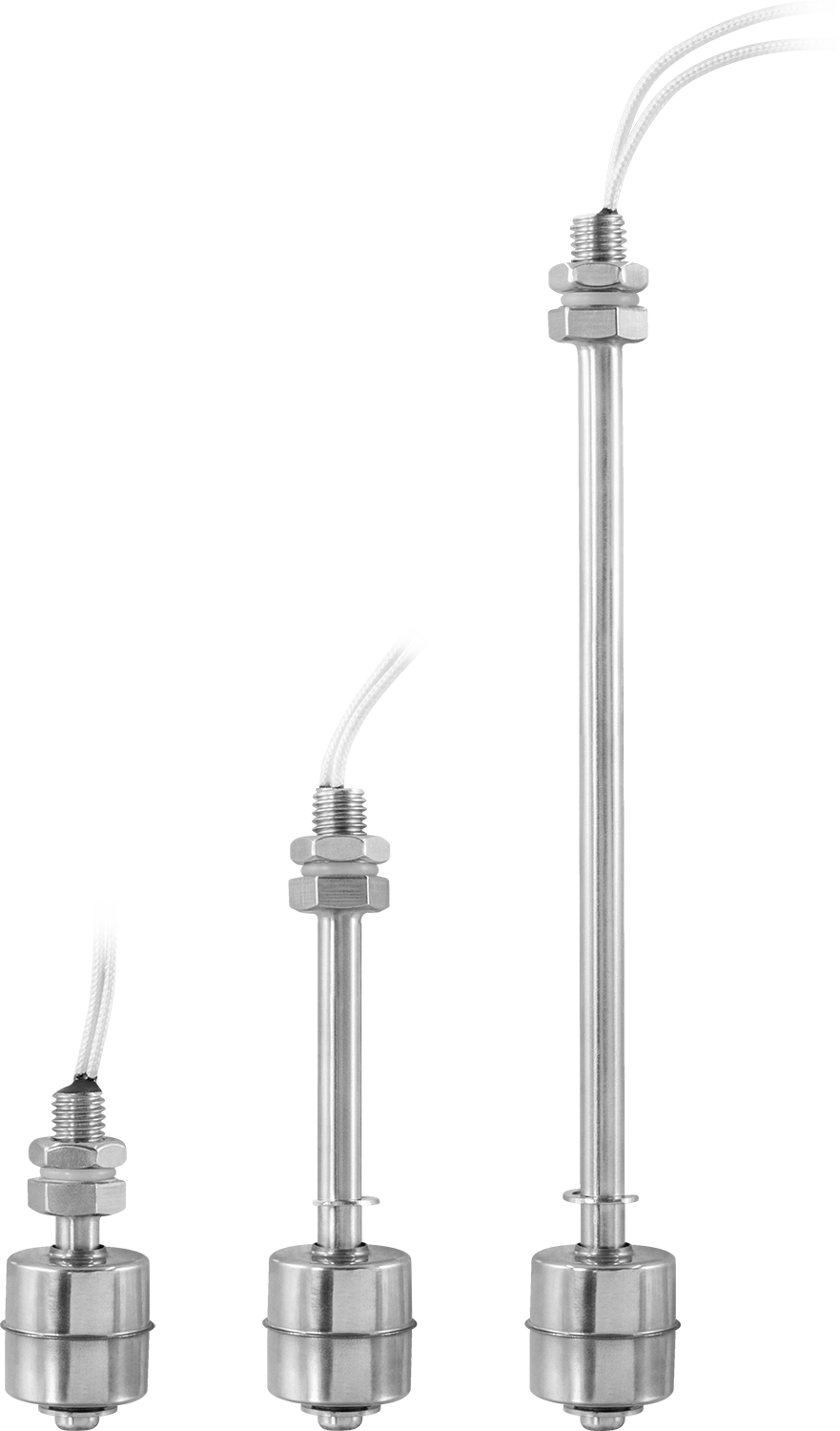

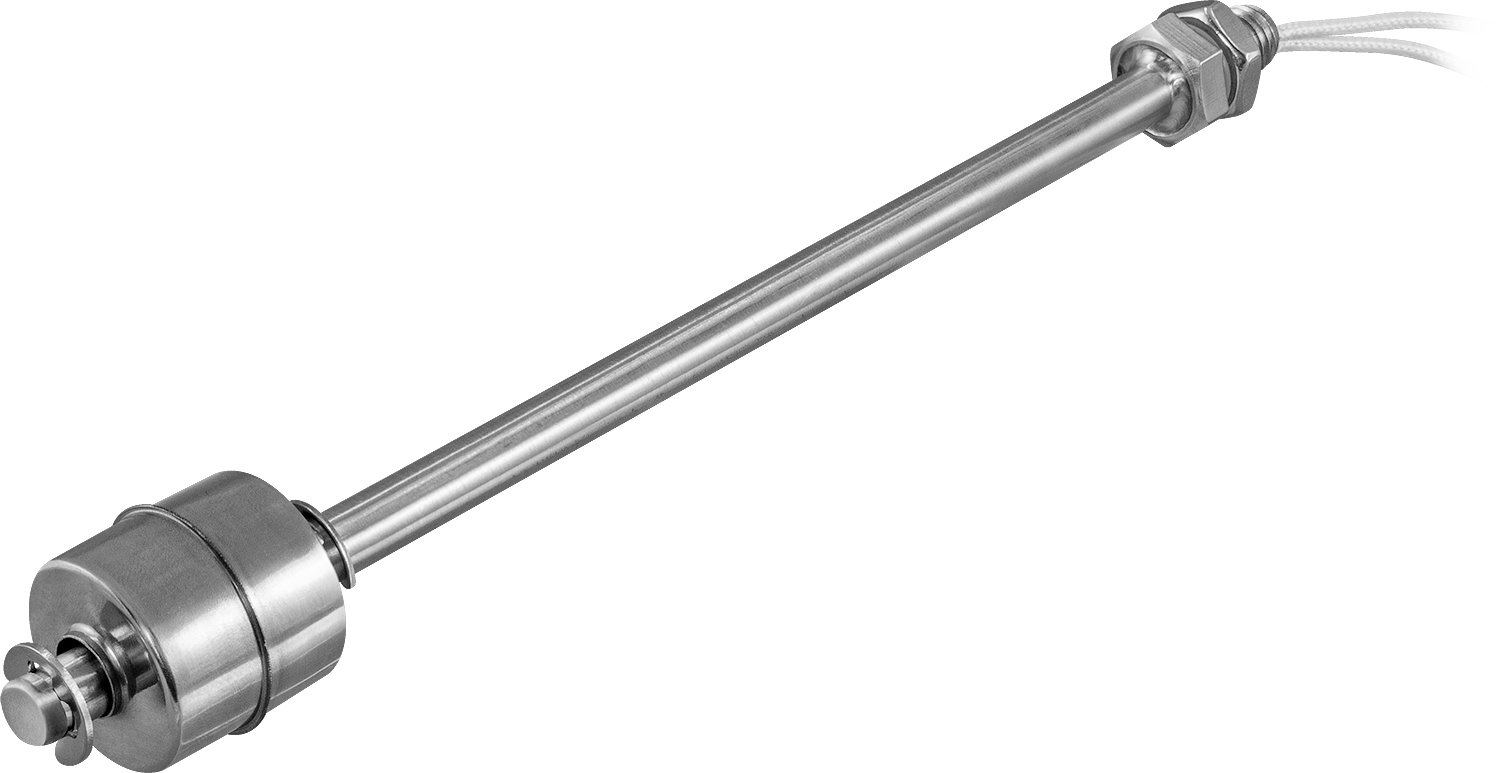

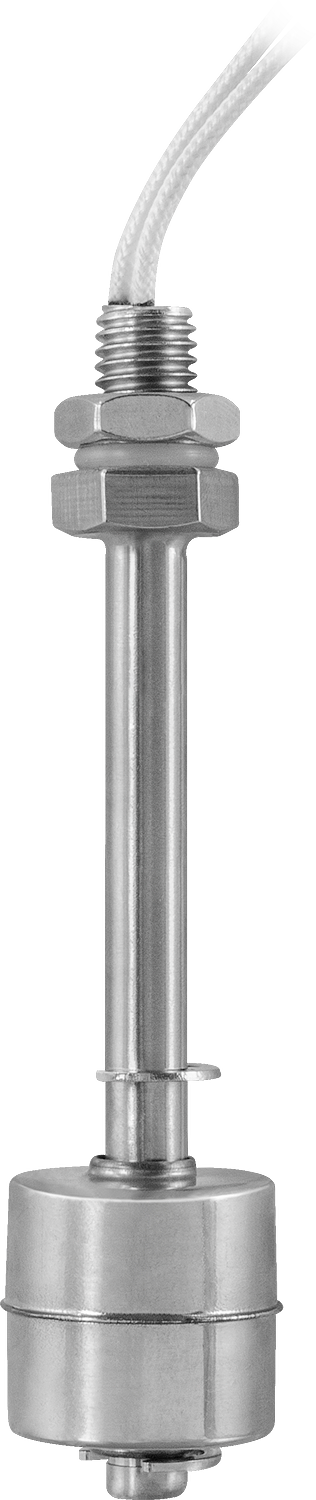

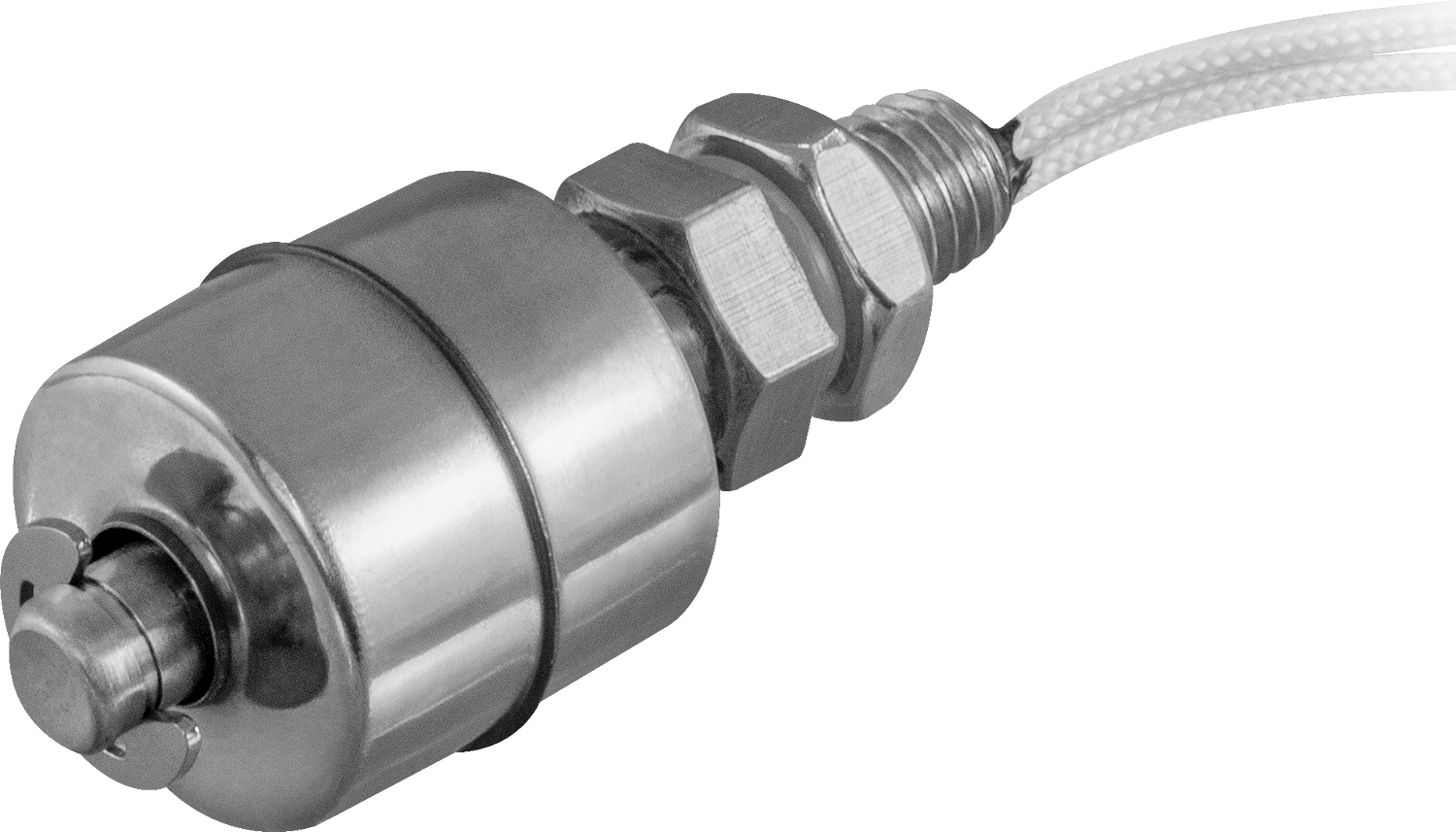

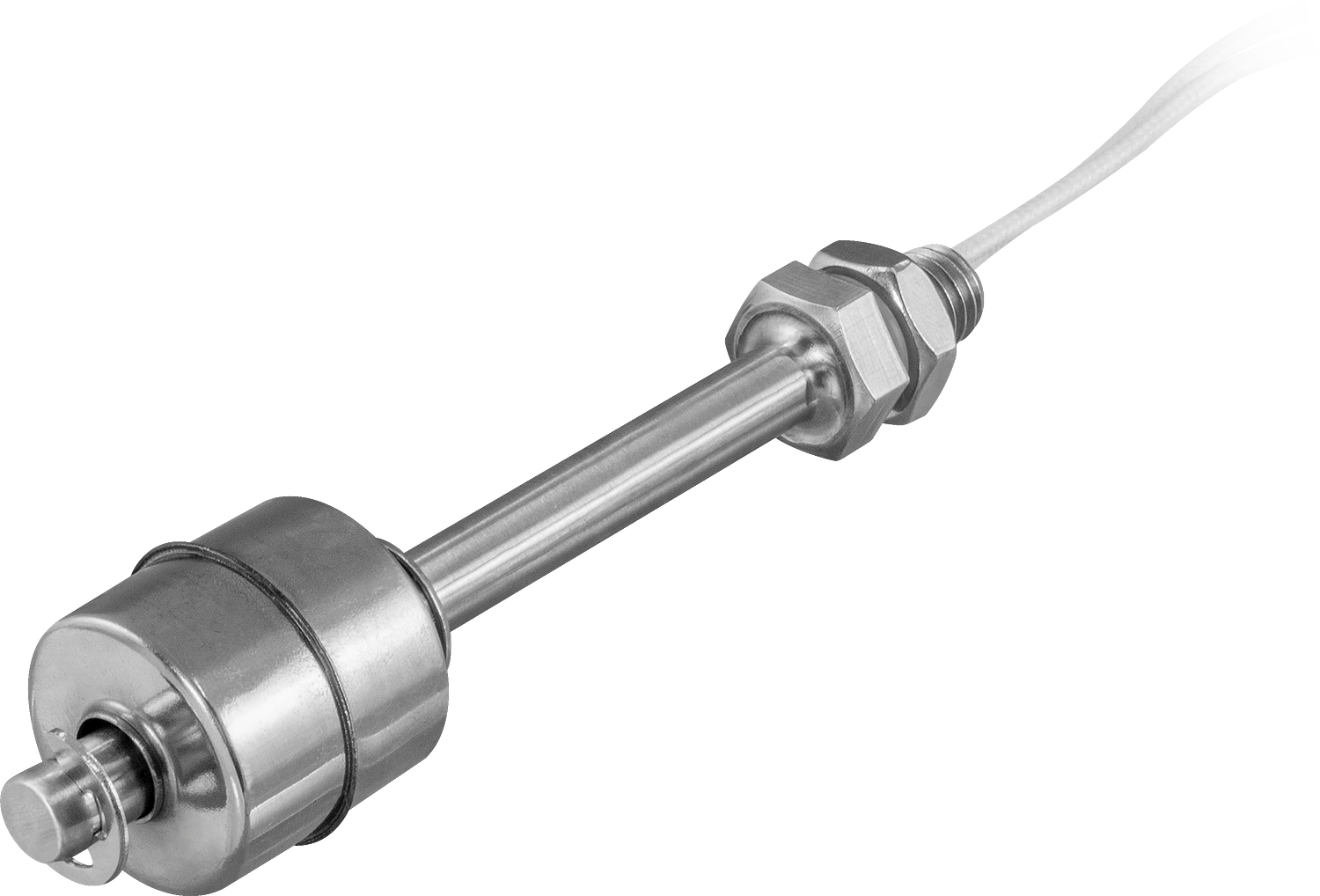

ПДУ-Н101

Поплавковые датчики уровня серии ПДУ­-Н предназначены для контроля уровня жидкостей в резервуарах. Могут использоваться с жидкостями, неагрессивными к материалу датчиков (нержавеющей стали), в различных сферах промышленно­сти,  строительства, производства.Особенности:

• Контакт геркона может быть замыкающим или размыкающим в зависимо­сти от способа установки поплавка на штоке

• Устойчивость к пене и пузырькам в жидкости

• Широкий температурный диапазон
• Устойчивость к агрессивным средам
• Возможна замена стандартного поплавка на поплавок размерами ∅ 38×24 мм (поставляется отдельно) для работы в жидкостях с пониженной плотностью


Технические характеристики:

Параметр	ПДУ-Н101-45	ПДУ-Н101-100	ПДУ-Н101-200
Рабочее положение	Вертикальное
Крепление	Вертикальное
Количество уровней	1
Материал корпуса	Нержавеющая сталь
Температура рабочей среды	−30...110°С
Максимальное рабочее давление	1 МПа
Максимальная коммутируемая мощность	50 Вт
Максимальный коммутируемый ток	≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение	≅220 В
Схема подключения	2­-проводная
Длина проводов	350 мм
Присоединение	М10
Размеры поплавка	∅ 28×26 мм
Размеры погружной части	45×28 мм	100×28 мм	200×28 мм
Габаритные размеры	∅ 28×61 мм	∅ 28×115 мм	∅ 28×214 мм
Вес	40 г	50 г	64 г

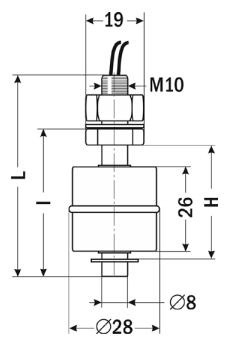

Габаритные размеры

Размеры, мм	Н101-45	Н101-100	H101-200
L	61	115	214
I	45	98	200
H	37	89	191

Версия: 2016-03-17-КВА
