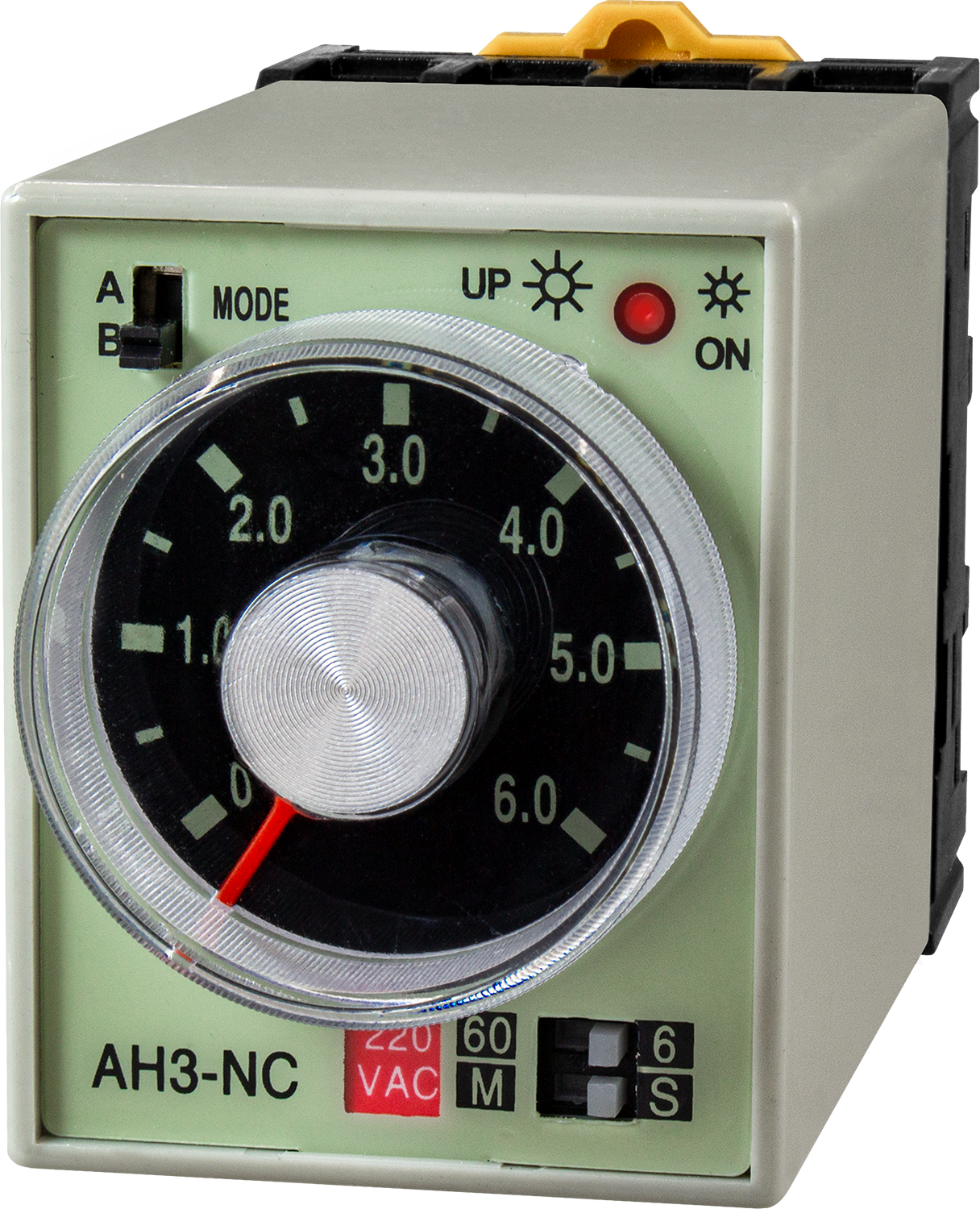

ARCOM-AH3-N

Реле времени ARCOM-AH3-N предназначено для включения/выключения исполнительных механизмов по установленной выдержке времени
Особенности:

• Широкий диапазон переключаемых выдержек
• Задержка на включение и выключение

• Переключатель логики работы реле
• Запуск подачей питания

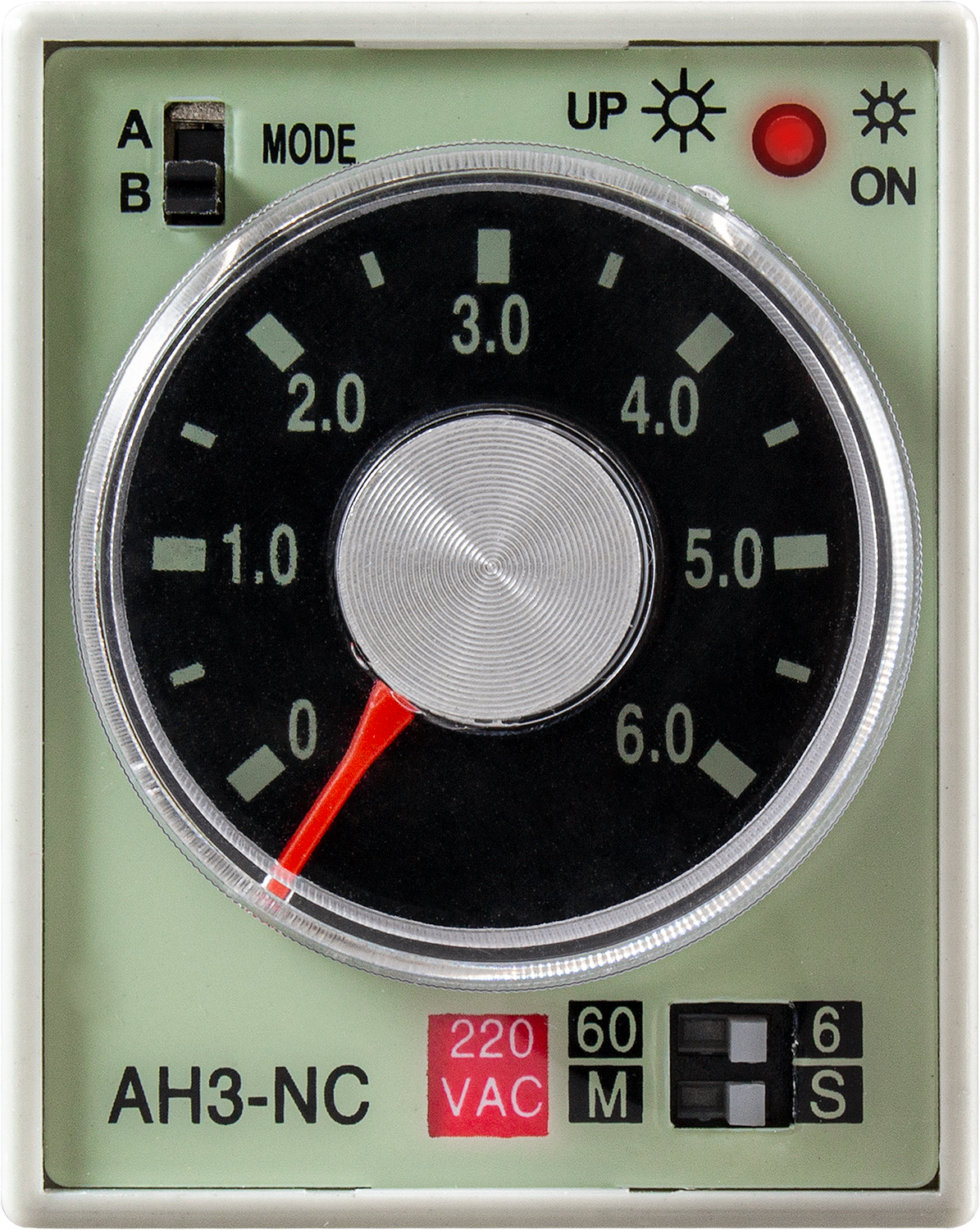

• Поворотная механическая шкала
• Индикатор работы и состояния выходного реле
• Релейный выход

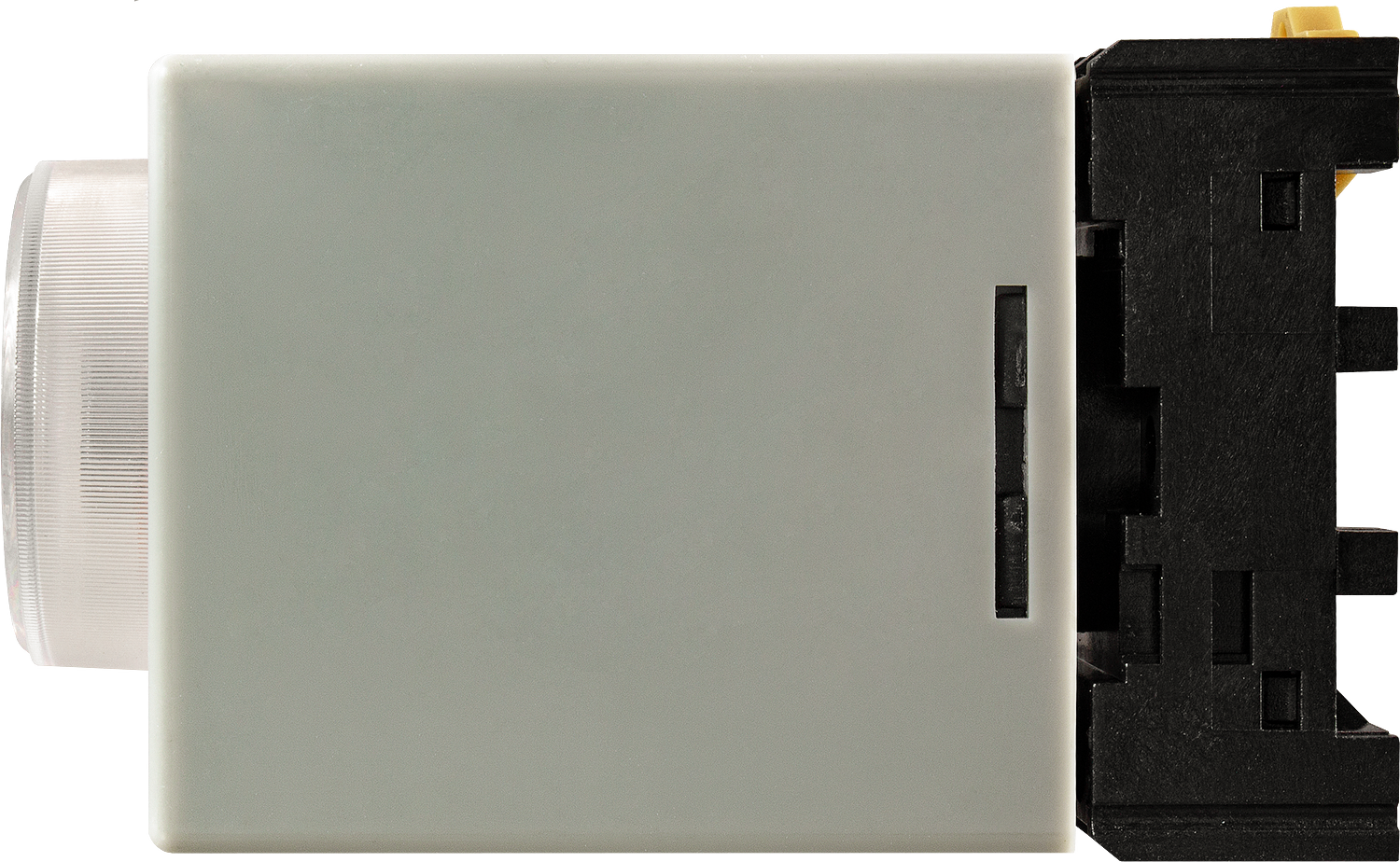

• Съемная клеммная колодка

Технические характеристики:

Параметр	Значение
Диапазон задаваемых выдержек времени	AH3-NA: 0…1 с, 0…10 с, 0…1 мин, 0…10 мин AH3-NB: 0…3 c, 0…30 c, 0…3 мин, 0…30 мин AH3-NС: 0…6 с, 0…60 с, 0…6 мин, 0…60 мин AH3-ND: 0…1 мин, 0…10 мин, 0…1 ч, 0…10 ч AH3-NE: 0…3 мин, 0…30 мин, 0…3 ч, 0…30 ч
Относительная погрешность	±1% от полной шкалы
Релейный выход	2 реле ~5 А, 220 В
Режим работы реле	С задержкой времени (положение переключателя «А») Мгновенного переключения (положение переключателя «B»)
Потребляемая мощность	2 ВА
Питание	~220 В, ~110 В, =24 В
Условия эксплуатации	−10…50°С 48…85%RH
Монтаж	Настенный, на DIN-рейку, в щит (с помощью крепежа Y-40)
Габаритные размеры	50×40×83 мм (50×40×87 мм - с колодкой)
Размеры резного отверстия	51×41 мм

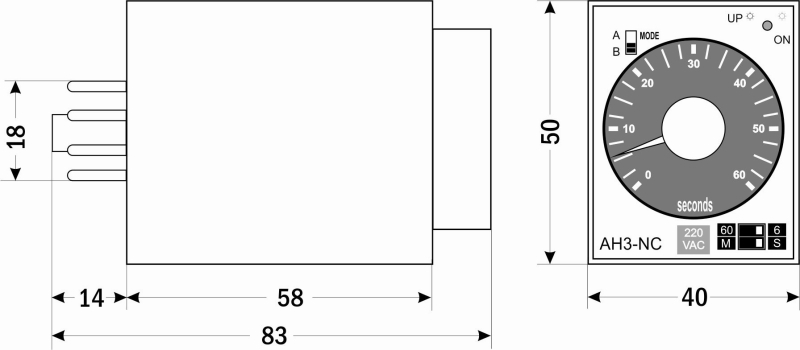

Габаритные размеры

Версия: 2015-08-20-КВА
