AR-2L

Описание прибора
Стоимость: 6538 ... 32372 р.         Срок поставки: Снято с производства

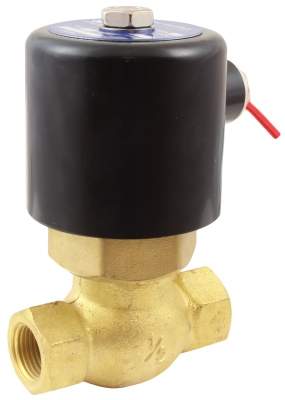

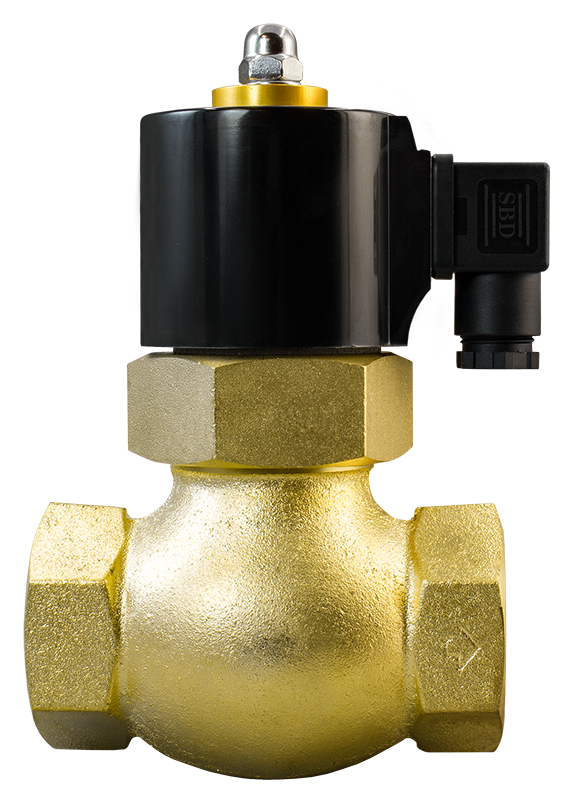

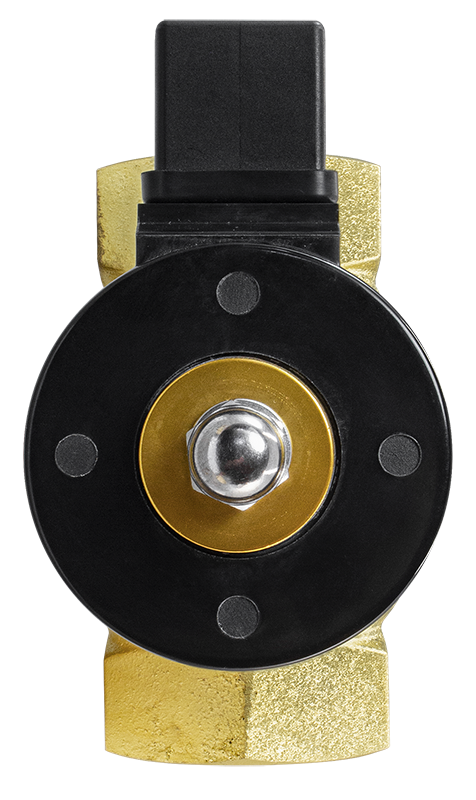

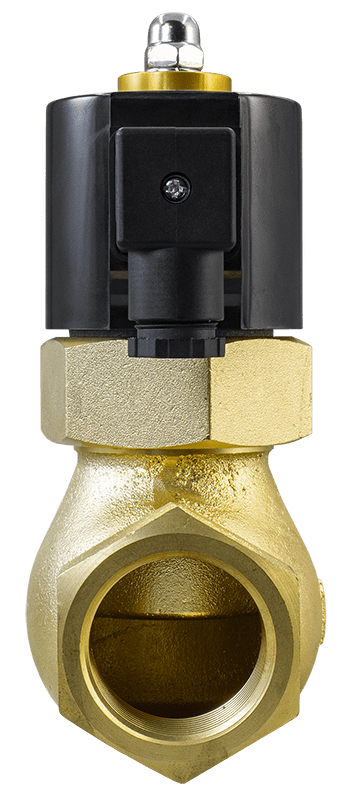

Клапан соленоидный нормально закрытый непрямого действия с поршнем AL-2L, для управления потоком рабочей среды в трубопроводе
Особенности:
  • Долгий срок службы уплотнителя в среде пара
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подаётся. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения - клапан будет закрыт. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана когда либо большую часть времени клапан должен быть закрыт либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:
Параметр
Значение
Рабочая средаПар, вода, горячая вода, спирт
МатериалКорпуса Латунь
Уплотнения PTFE
Температура рабочей среды−20…180°С
Рабочее давление0,03...1,6 МПа
Диаметр условного прохода 15...50 мм
ПрисоединениеРезьбовое G½"...G2"
КатушкаY42H, Y92H, SB298; IP65
Питание~220 В, ~110 В, ~24 В
=24 В, =12 В
Мощность Y42H, Y92H35 ВА (АС), 30 Вт (DC)
SB298 28 ВА (АС), 30 Вт (DC)

Модификации:
МодельДу, ммKv, м³/ч
ПрисоединениеPmin , МПаPmax , МПаКатушка
AR-2L15 GBP
15
3,8
G½" 0,03
1,6
Y42H
Y92H
SB298
AR-2L20 GBP
20
8
G¾"
AR-2L25 GBP
25
10
G1"
AR-2L32 GBP
32
20
G1¼"
AR-2L40 GBP
40
25
G1½"
AR-2L50 GBP
50
41
G2"

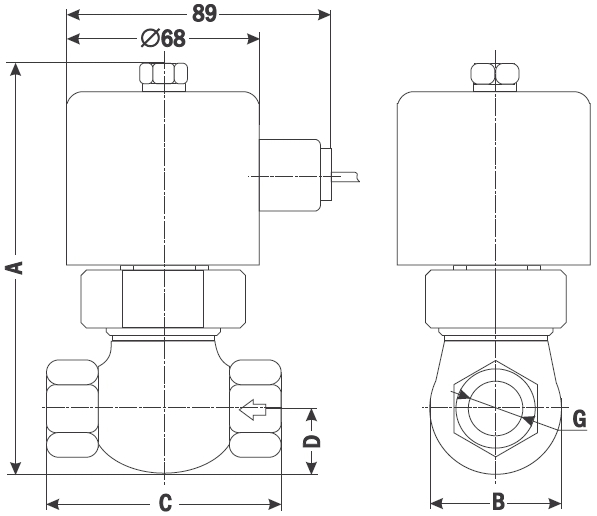

Габаритные размеры
Размер, мм
AR-2L15AR-2L20AR-2L25AR-2L32AR-2L40AR-2L50
A
138
139
152
185
176
223
B
44
42
54
80
75
95
C
80
80
90
111
111
163
D
23
23
28
37
37
50
G
½"¾"1"1¼"1½" 2"
Вес, кг
1,58
1,6
1,8
2,89
2,97
4,2

Версия: 2015-05-05-КВА
