AR-ZCT21
Описание прибора
Стоимость: 7157 ... 23621
р.
Срок поставки: Со склада
Клапан соленоидный нормально закрытый непрямого действия с поршнем, для пара AR-ZCT21 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Технические характеристики:
Модификации:
Версия: 2015-04-16-КВА
Особенности:
- Долгий срок службы уплотнителя в среде пара

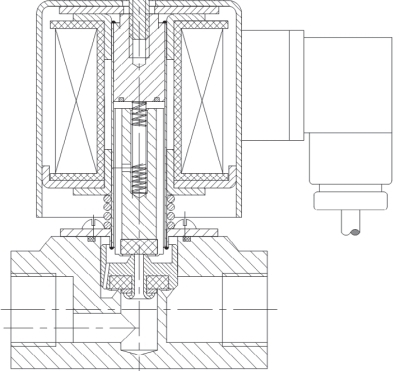

ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подаётся. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения - клапан будет закрыт. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана когда либо большую часть времени клапан должен быть закрыт либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
| |
| Рабочая среда | Пар | |
| Материал | Корпуса | нержавеющая сталь
|
| Уплотнения | PTFE | |
| Температура рабочей среды | −20…180°С
| |
| Рабочее давление | 0,01...1 МПа | |
| Диаметр условного прохода | 6...15 мм | |
| Присоединение | Резьбовое G½"...G1" | |
| Катушка | S21H, IP65
| |
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В | |
| Мощность
| 22 ВА (АС), 15 Вт (DC) | |
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Катушка |
| AR-ZCT2106 GSP
| 6
| 0,8
| G¼"
| 0,01
| 1
| S21H
|
| AR-ZCT2110 GSP
| 10
| 1,5
| G⅜"
| |||
| AR-ZCT2115 GSP
| 10
| 1,5
| G½"
| |||
| AR-ZCT2120 GSP
| 15
| 2,4
| G¾" | |||
| AR-ZCT2125 GSP
| 15
| 2,4
| G1"
|

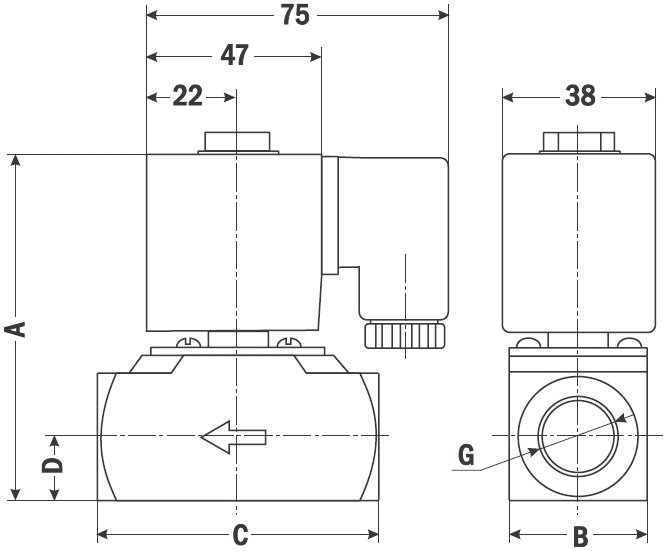

| Габаритные размеры |
 |
| Размер, мм
| AR-ZCT2106 | AR-ZCT2110 | AR-ZCT2115 | AR-ZCT2120 | AR-ZCT2125 |
| A
| 82
| 82
| 92
| 105
| 103
|
| B
| 30
| 30
| 35
| 37
| 38
|
| C
| 70
| 70
| 69
| 79
| 79
|
| D
| 16
| 16
| 16
| 17
| 18
|
| G
| ½"
| ⅜"
| ½"
| ¾"
| 1"
|
| Вес, кг
| 1
| 1
| 0,81
| 1
| 0,95
|
