AR-5531
Описание прибора
Стоимость: 945 р.
Срок поставки: Под заказ к 2019.01.30

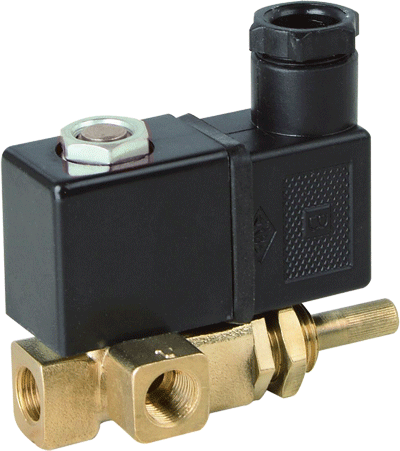

Клапан соленоидный миниатюрный нормально закрытый прямого действия с ручным регулированием Ду, для пара AR-5531 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Технические характеристики:
Модификации:
Версия: 2014-09-01-КВА
Особенности:
- Ручное регулирование Ду
- Пониженное энергопотребление
- Компактный размер
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подаётся. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения - клапан будет закрыт. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана когда либо большую часть времени клапан должен быть закрыт либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
|
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы |
| Материал | Корпуса: латунь
Уплотнения: силикон |
| Температура рабочей среды | −20...200°С |
| Рабочее давление | 0...0,5−1,6 МПа |
| Диаметр условного прохода | 0...1,6 мм, 0...2,5 мм
|
| Присоединение | Резьбовое G⅛"
|
| Катушка | SB285, SA11B; IP65
|
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В |
| Мощность
| SB285: 6 ВА (АС), 6 Вт (DC)
SA11B: 9 ВА (АС), 8 Вт (DC) |
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Вес, г | Катушка |
| AR-553101 GBQ
| 0...1,6
| 0,08 | G⅛" | 0
| 1,6
| 120
| SB285
SA11B |
| AR-553103 GBQ
| 0...2,5
| 0,14
| 0,5
|

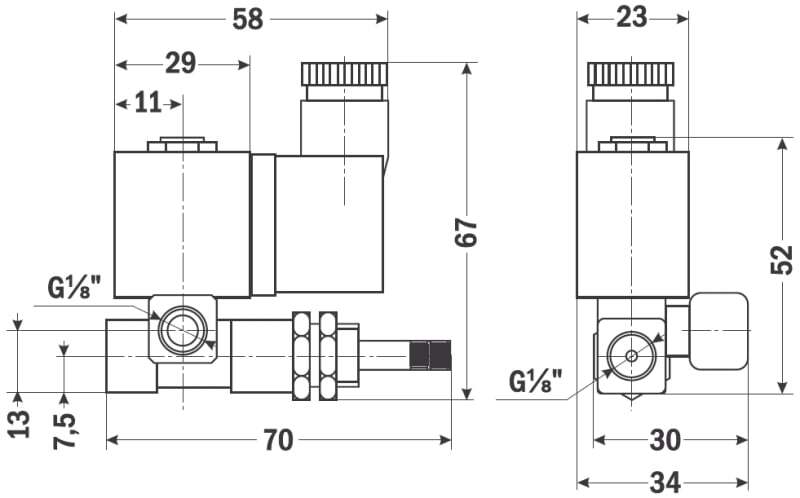

| Габаритные размеры |
 |
