AR-YCP31
Описание прибора
Стоимость: 11704 ... 47853
р.
Срок поставки: Со склада

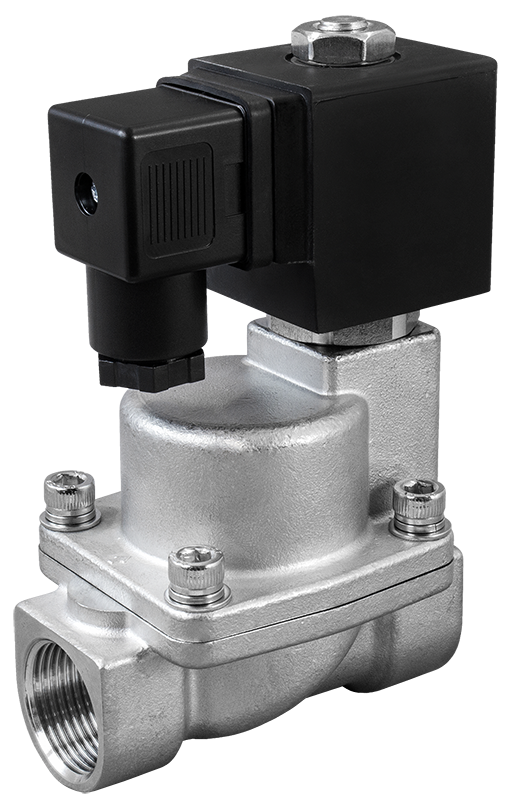

Клапан соленоидный нормально закрытый непрямого действия с поршнем, для пара AR-YCP31 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Технические характеристики:
Модификации:
Версия: 2015-04-10-КВА
Особенности:
- Конструктивная защита трубопровода от гидравлических ударов
- Долгий срок службы уплотнителя в среде пара
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подаётся. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения - клапан будет закрыт. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана когда либо большую часть времени клапан должен быть закрыт либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
| |
| Рабочая среда | Пар, вода, горячая вода, спирт, масла | |
| Материал | Корпуса | Нержавеющая сталь
|
| Уплотнения | PTFE | |
| Температура рабочей среды | −20…180°С
| |
| Рабочее давление | 0,05...1,6 МПа | |
| Диаметр условного прохода | 12...50 мм | |
| Присоединение | Резьбовое G⅜"...G2" | |
| Катушка | S21H, IP65
| |
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В | |
| Мощность
| 22 ВА (АС), 15 Вт (DC) | |
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Катушка
|
| AR-YCP3112 GSP
| 12
| 3,8
| G⅜"
| 0,05
| 1,6
| S21H |
| AR-YCP3115 GSP
| 15
| 3,8
| G½" | |||
| AR-YCP3120 GSP
| 20
| 8
| G¾" | |||
| AR-YCP3125 GSP
| 25
| 10
| G1" | |||
| AR-YCP3132 GSP
| 32
| 20
| G1¼" | |||
| AR-YCP3140 GSP
| 40
| 25
| G1½" | |||
| AR-YCP3150 GSP
| 50
| 41
| G2"
|

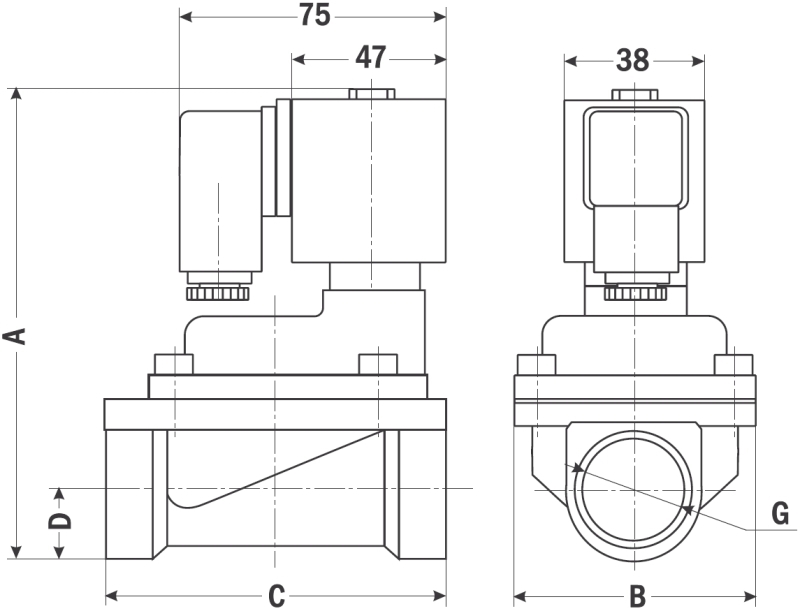

| Габаритные размеры |
 |
| Размер, мм
| AR-YCP3112
| AR-YCP3115 | AR-YCP3120 | AR-YCP3125 | AR-YCP3132 | AR-YCP3140 | AR-YCP3150 |
| A
| 114
| 114
| 127
| 138
| 152
| 150
| 165
|
| B
| 48,5
| 48,5
| 60
| 72
| 96
| 95
| 122
|
| C
| 74,5
| 74,5
| 84
| 102
| 130
| 129
| 155
|
| D
| 13
| 13
| 16
| 18
| 22
| 27
| 34
|
| G
| ⅜"
| ½" | ¾" | 1" | 1¼" | 1½" | 2" |
| Вес, кг
| 0,83
| 0,84
| 1,11
| 1,43
| 2,15
| 2,57
| 3,63
|
Версия: 2015-04-10-КВА
