AR-YCPS31
Описание прибора
Стоимость: 13167 ... 52005
р.
Срок поставки: Со склада

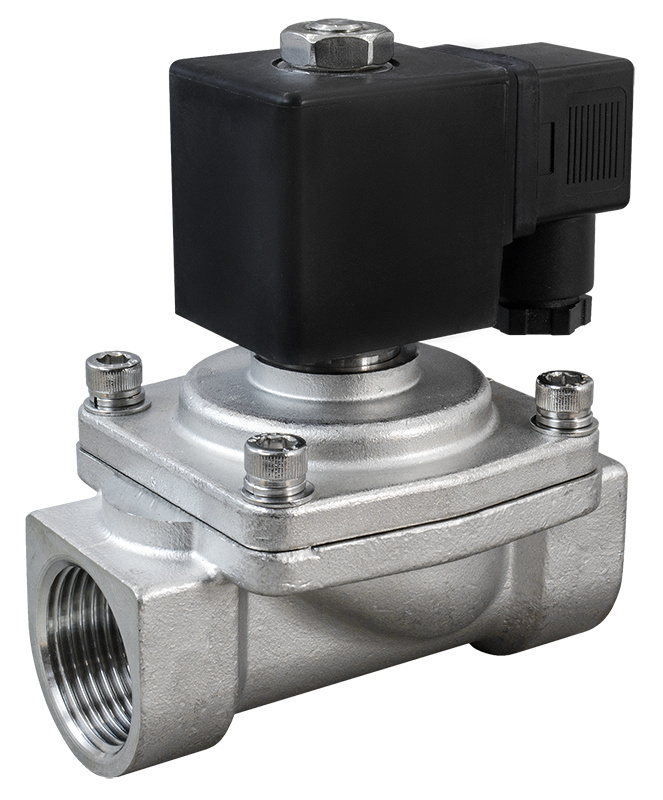

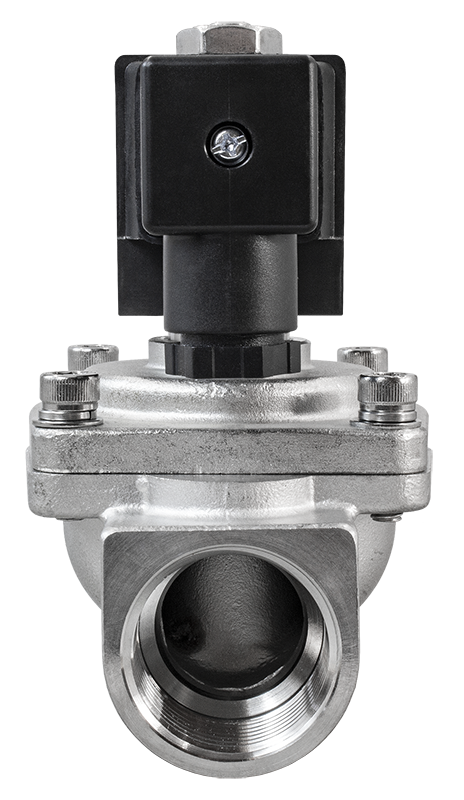

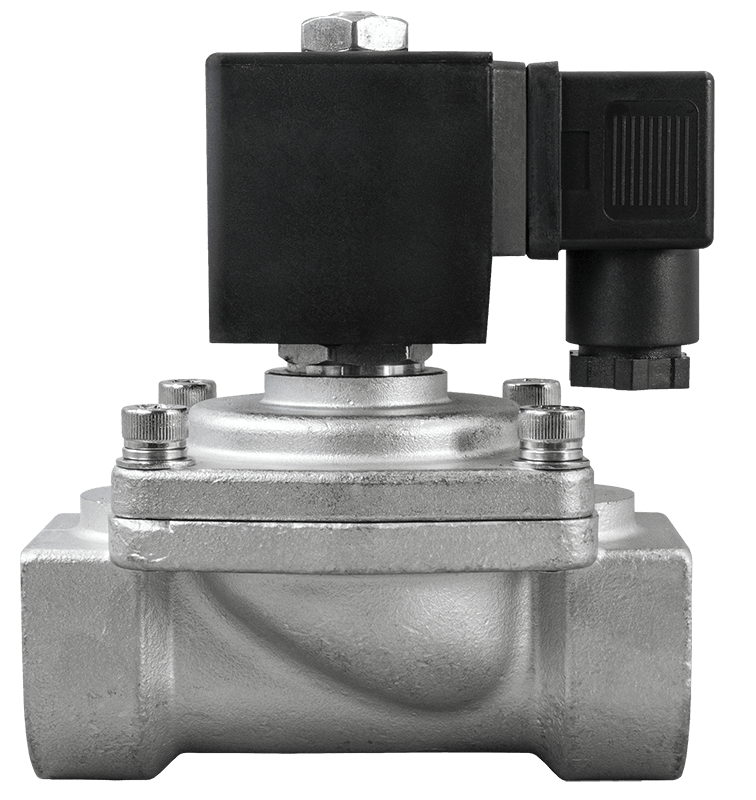

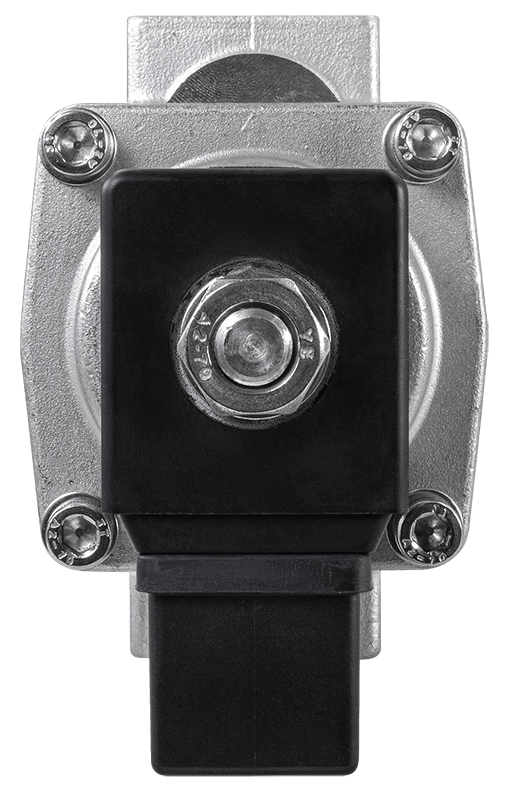

Клапан соленоидный нормально закрытый прямого действия с поршнем, для пара AR-YCPS31 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Технические характеристики:
Модификации:
Версия: 2015-04-10-КВА
Особенности:
- Возможность срабатывания при нулевом давлении
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подаётся. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения - клапан будет закрыт. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана когда либо большую часть времени клапан должен быть закрыт либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
| |
| Рабочая среда | Пар, вода, горячая вода, масла, спирт | |
| Материал | Корпуса | Нержавеющая сталь
|
| Уплотнения | PTFE | |
| Температура рабочей среды | −20…180°С
| |
| Рабочее давление | 0...1 МПа | |
| Диаметр условного прохода | 12...50 мм | |
| Присоединение | Резьбовое G⅜"...G2" | |
| Катушка | Ду=12...25 мм | S21H, SB282; IP65
|
| Ду=32...50 мм | SD01H, IP65 | |
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В | |
| Мощность
| S21H | 22 ВА (АС), 15 Вт (DC) |
| SB282 | 18 ВА (АС), 17 Вт (DC) | |
| SD01H | 35 ВА (АС), 30 Вт (DC) | |
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Катушка |
| AR-YCPS3112 GSP
| 12
| 3,8
| G⅜"
| 0,05
| 1,6
| S21H
SB282 |
| AR-YCPS3115 GSP
| 15
| 3,8
| G½" | |||
| AR-YCPS3120 GSP
| 20
| 8
| G¾" | |||
| AR-YCPS3125 GSP
| 25
| 10
| G1" | |||
| AR-YCPS3132 GSP
| 32
| 20
| G1¼" | SD01H
| ||
| AR-YCPS3140 GSP
| 40
| 25
| G1½" | |||
| AR-YCPS3150 GSP
| 50
| 41
| G2"
|

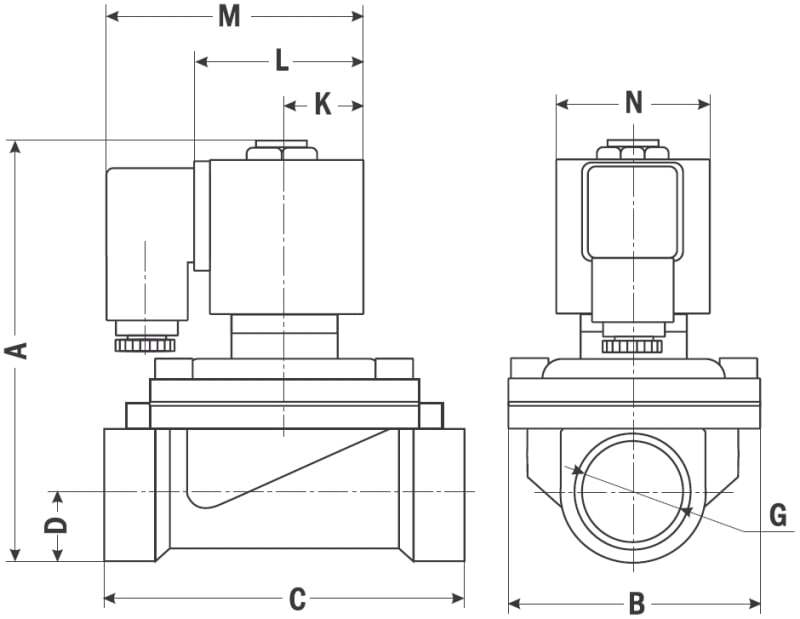

| Габаритные размеры |
 |
| Размер, мм
| YCPS3112
| YCPS3115 | YCPS3120 | YCPS3125 | YCPS3132 | YCPS3140 | YCPS3150 |
| A
| 105
| 105
| 118
| 127
| 177
| 166
| 185
|
| B
| 48
| 48
| 60
| 72
| 96
| 95
| 120
|
| C
| 74
| 74
| 85
| 102
| 130
| 129
| 154
|
| D
| 13
| 13
| 13
| 20
| 28
| 27
| 32
|
| K
| 22
| 22
| 22
| 22
| 33
| 33
| 33
|
| L
| 47
| 47
| 47
| 47
| 75
| 75
| 75
|
| M
| 75
| 75
| 75
| 75
| 104
| 104
| 104
|
| N
| 38
| 38
| 38
| 38
| 56
| 56
| 56
|
| G
| ⅜"
| ½" | ¾" | 1" | 1¼" | 1½" | 2" |
| Вес, кг
| 0,7
| 0,7
| 1
| 1,4
| 3,16
| 3
| 4,1
|
Версия: 2015-04-10-КВА
