AR-YCDF11
Описание прибора
Стоимость: 8418 ... 34574
р.
Срок поставки: Со склада

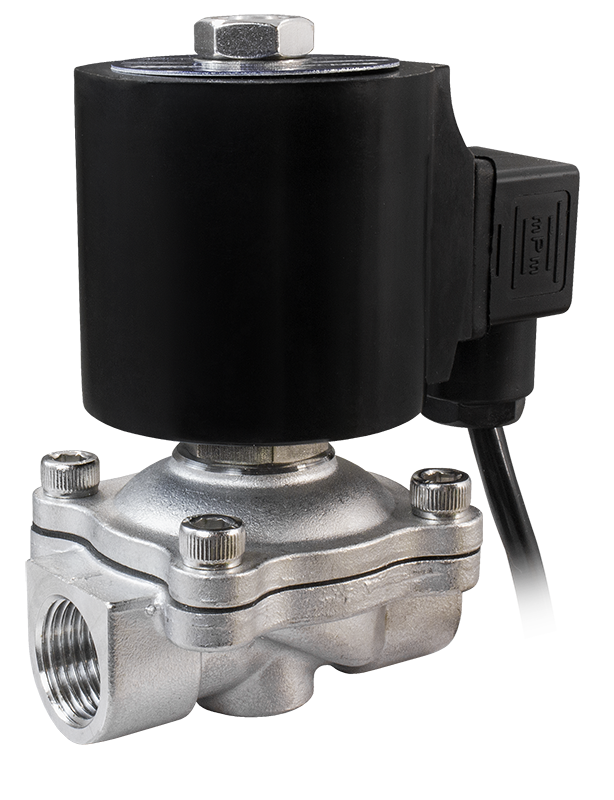

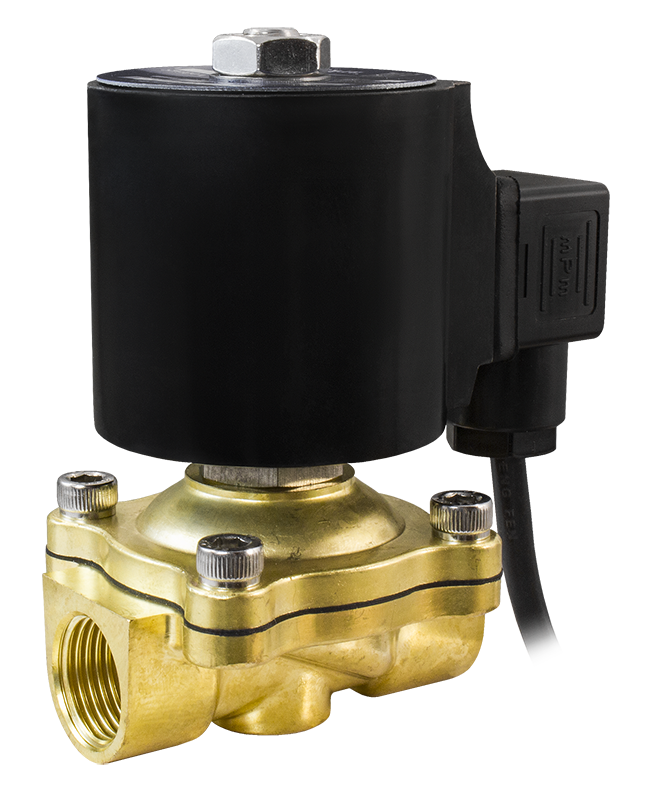

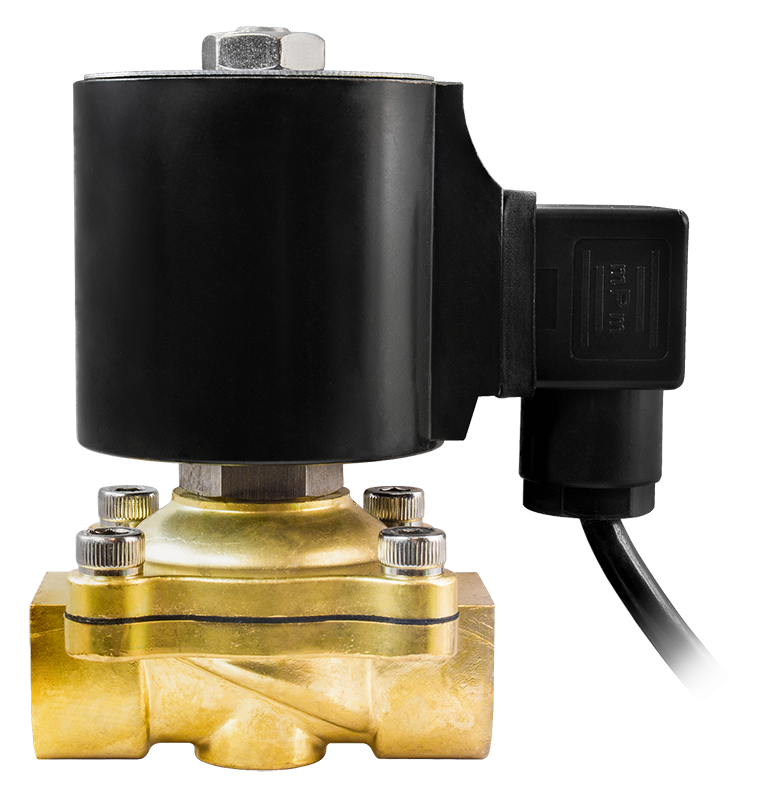

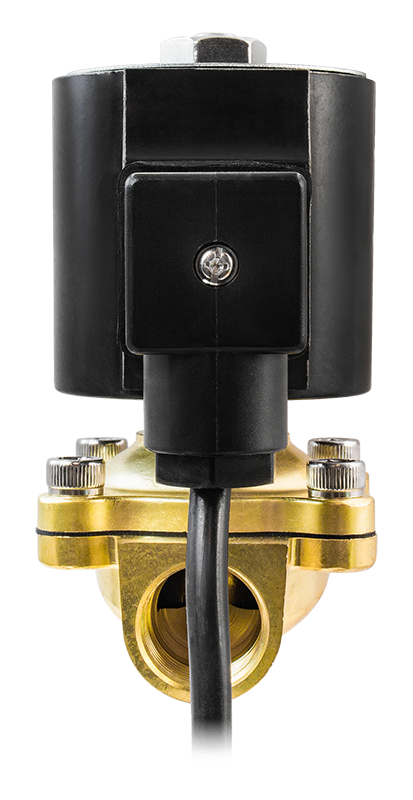

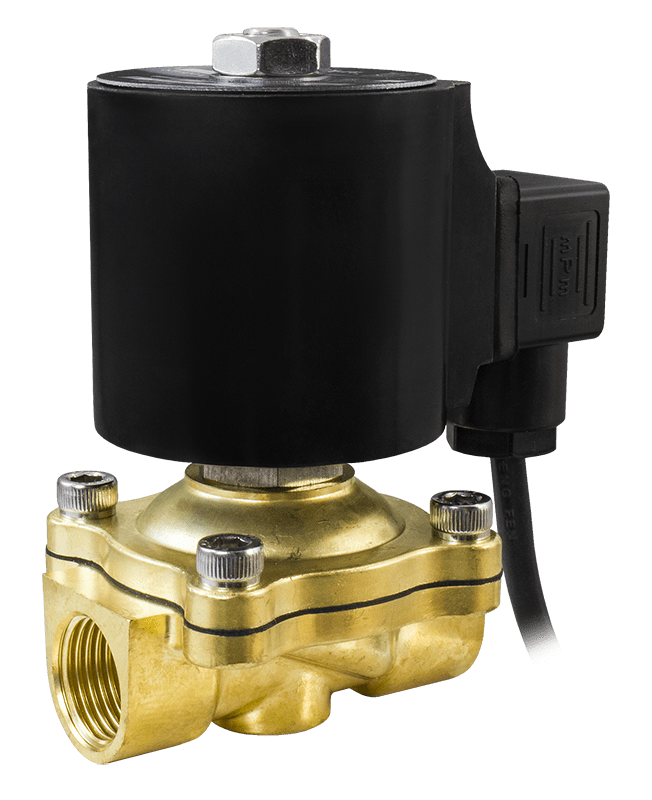

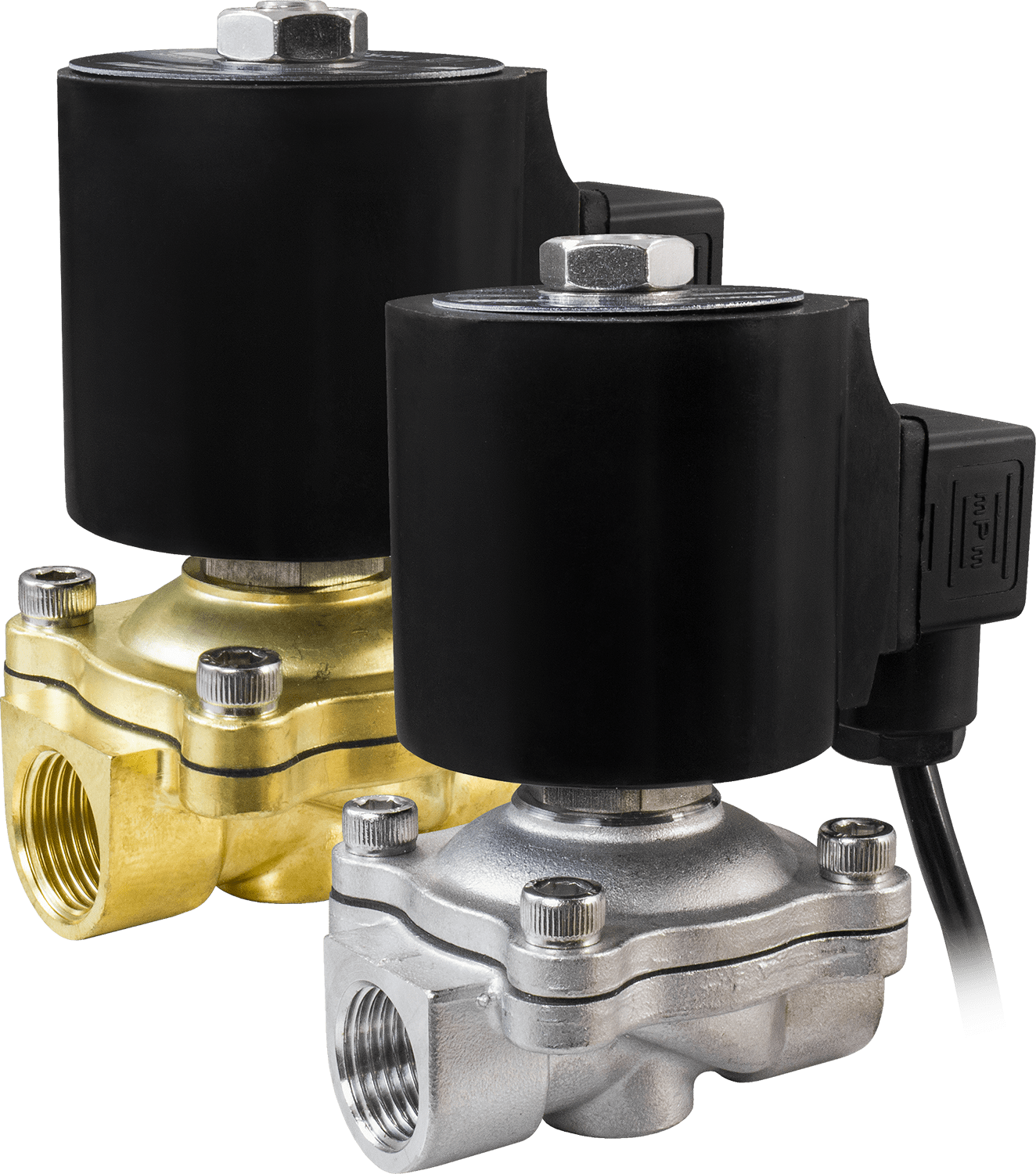

Клапан соленоидный нормально закрытый прямого действия с диафрагмой для использования под водой AR-YCDF11. Предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:
Технические характеристики:
Примечание:Шток у клапана с катушкой F14B короче, поэтому ее нельзя заменить на катушку F24B.
Шток у клапана с катушкой F24B длиннее, поэтому ее можно заменить на катушку F14B.
Модификации:
Версия: 2016-01-28-КВА
Особенности:
- Клапан предназначен для использования под водой
- Применяется для фонтанов
- Глубина погружения до 1 метра
- Класс защиты IP68
- Скорость срабатывания до 10 раз в секунду
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:

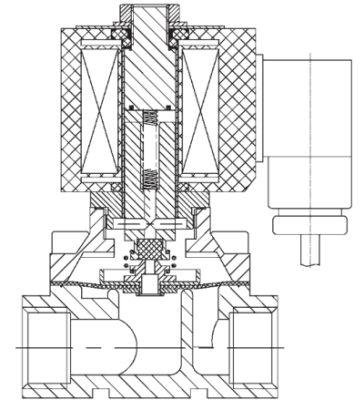

Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подаётся. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения - клапан будет закрыт. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана когда либо большую часть времени клапан должен быть закрыт либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
| |
| Рабочая среда | Вода, горячая вода | |

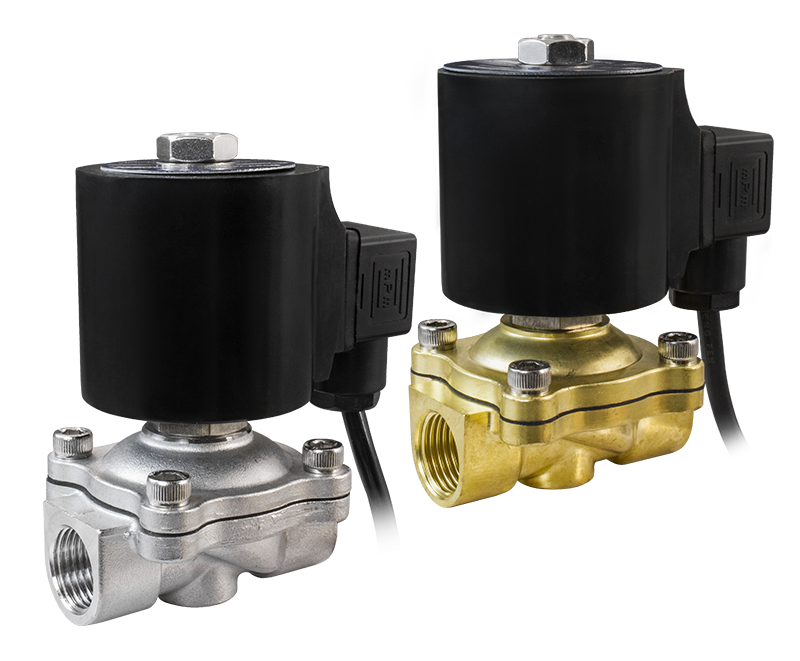

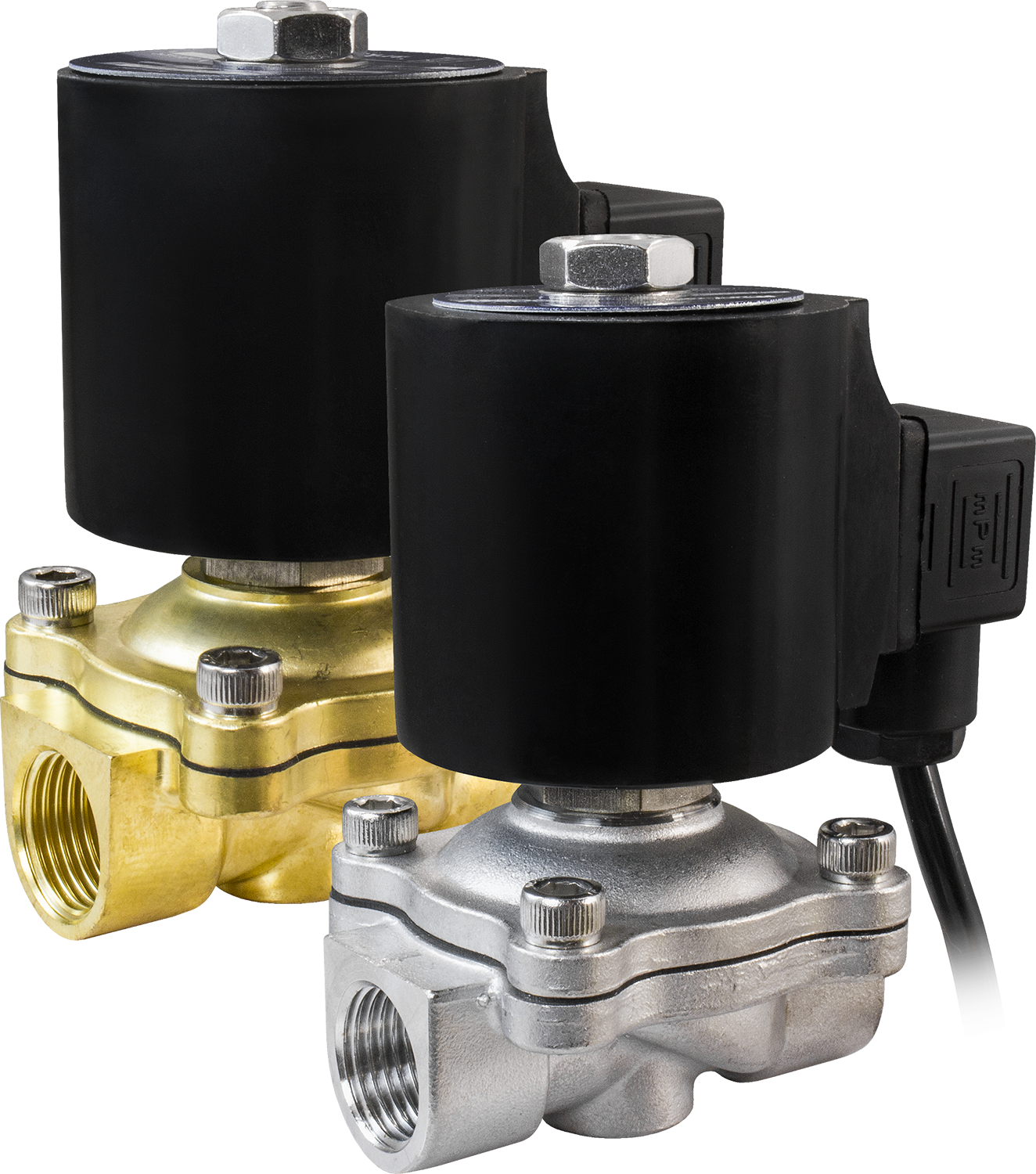

| Материал | Корпуса | Латунь, нержавеющая сталь
|
| Уплотнения | VITON, EPDM | |
| Температура рабочей среды | −10...120°С | |
| Рабочее давление | 0,03...0,5 МПа | |
| Диаметр условного прохода | 15...50 мм | |
| Присоединение | Резьбовое G½"...G2" | |
| Катушка* | F14B, F24B; IP68
Выводные провода 95 см | |
| Питание | F14B | ~220 В, ~110 В, ~24 В
|
| F24B | =24 В, =12 В | |
| Мощность
| F14B | 24 ВА (АС) |
| F24B | 15 Вт (DC) | |
Шток у клапана с катушкой F24B длиннее, поэтому ее можно заменить на катушку F14B.
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Катушка
| Вес, кг
|
| AR-YCDF1115 GYZ
| 15
| 3,84
| G½"
| 0,03
| 0,5
| F14B
F24B | 1,035
|
| AR-YCDF1120 GYZ
| 20
| 7,93
| G¾"
| 1,125
| |||
| AR-YCDF1125 GYZ
| 25
| 10,24
| G1"
| 1,5
| |||
| AR-YCDF1132 GYZ
| 32
| 18,77
| G1¼"
| 2,2
| |||
| AR-YCDF1140 GYZ
| 40
| 25,59
| G1½"
| 2,7
| |||
| AR-YCDF1150 GYZ
| 50
| 40,94
| G2"
| 3
|
| Габаритные размеры |
 |
| Размер, мм
| AR-YCDF11, Ду, мм
| |||||
| 15
| 20
| 25
| 32
| 40
| 50
| |
| A F24B
| 110
| 118
| 122
| 136
| 148
| 155
|
| A F14B
| 100
| 108
| 112
| 126
| 138
| 145
|
| B
| 54
| 54
| 76
| 120
| 120
| 160
|
| C
| 67,5
| 69,5
| 97
| 120
| 120
| 160
|
| D
| 11
| 14
| 20
| 30
| 30
| 37
|
| G
| ½"
| ¾"
| 1"
| 1¼"
| 1½"
| 2"
|
| K
| 25
| 25
| 25
| 28,5
| 28,5
| 28,5
|
| L
| 55
| 55
| 55
| 66
| 66
| 66
|
| M
| 84
| 84
| 84
| 94
| 94
| 94
|
| N
| 50
| 50
| 50
| 57
| 57
| 57
|
Версия: 2016-01-28-КВА
