AR-YCL11
Описание прибора
Стоимость: 8418 ... 27259
р.
Срок поставки: Со склада

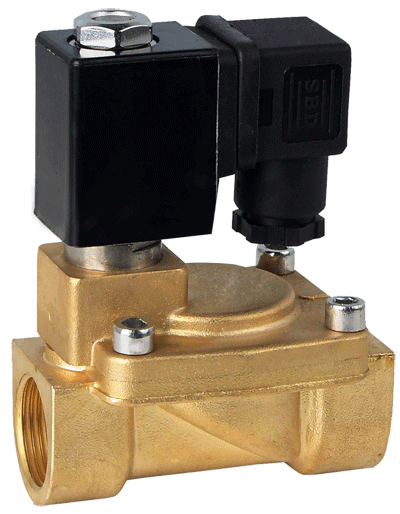

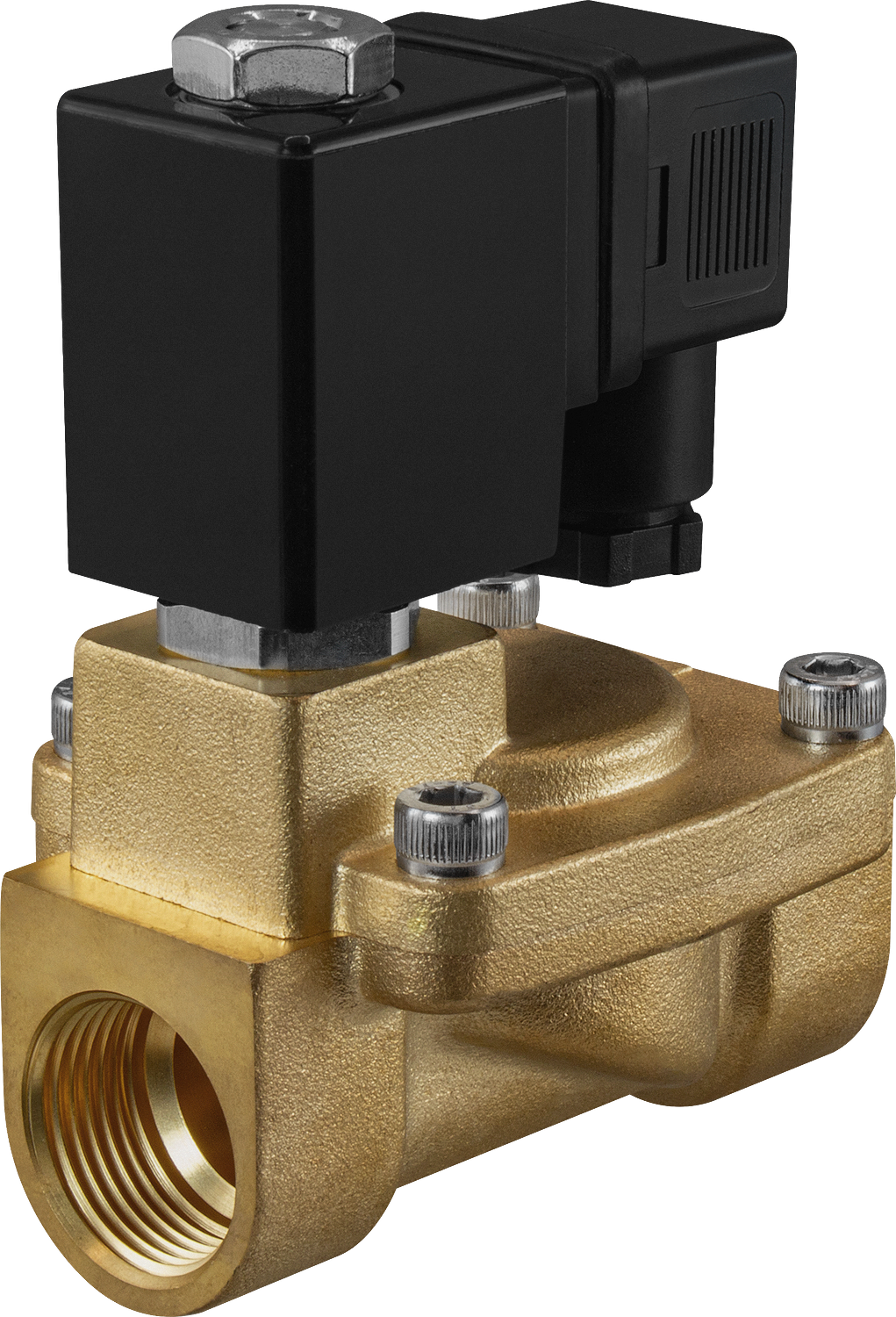

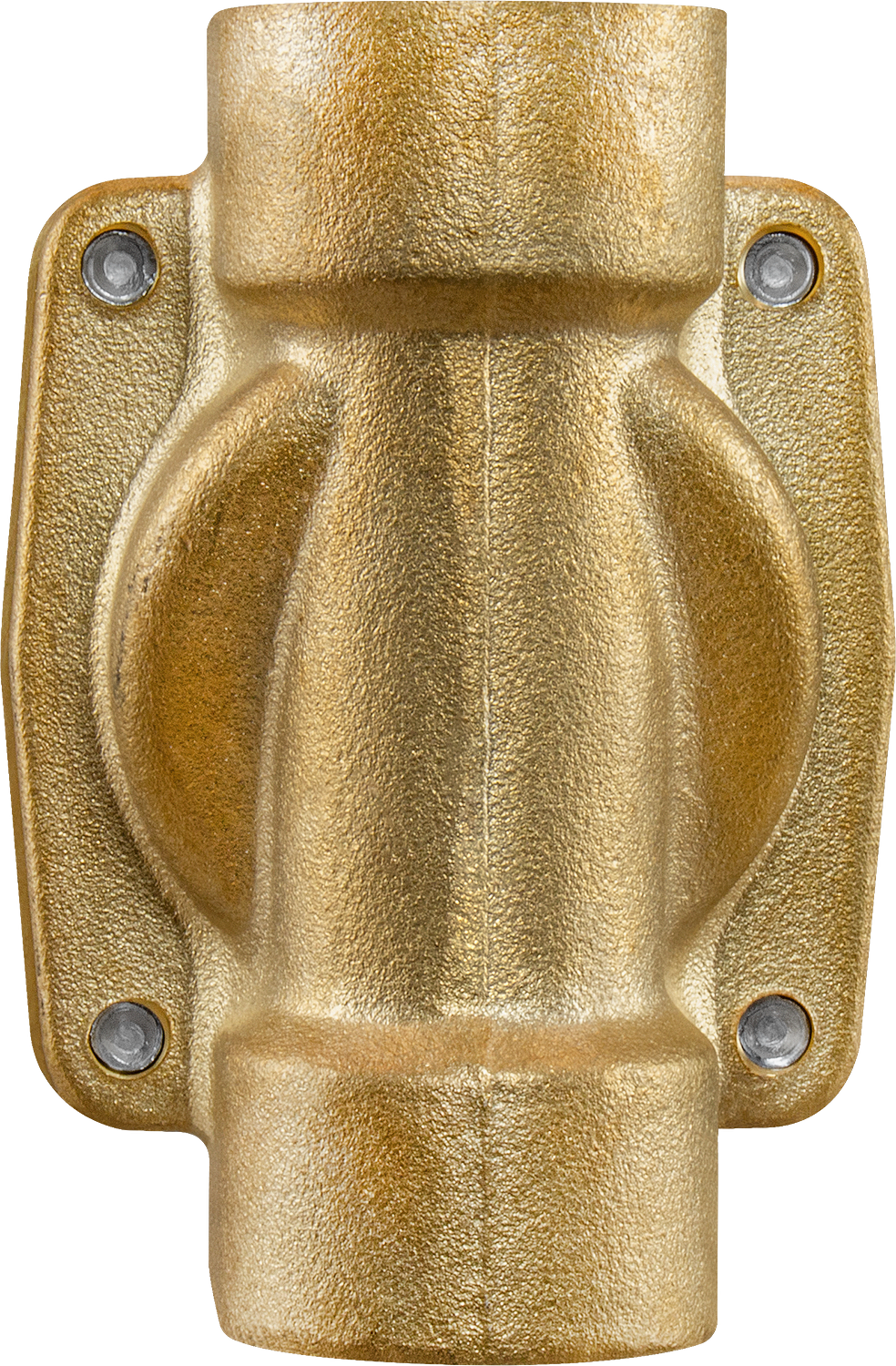

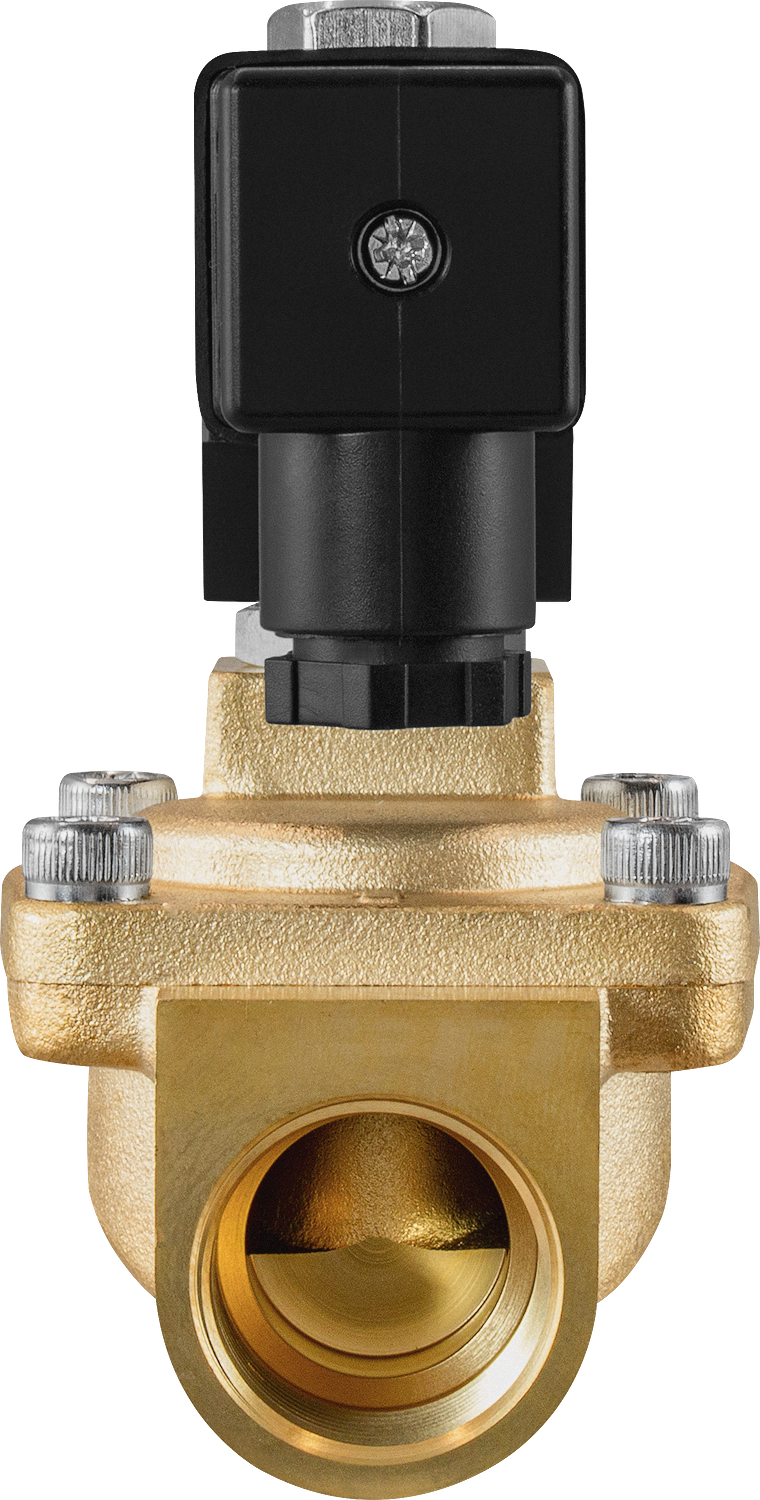

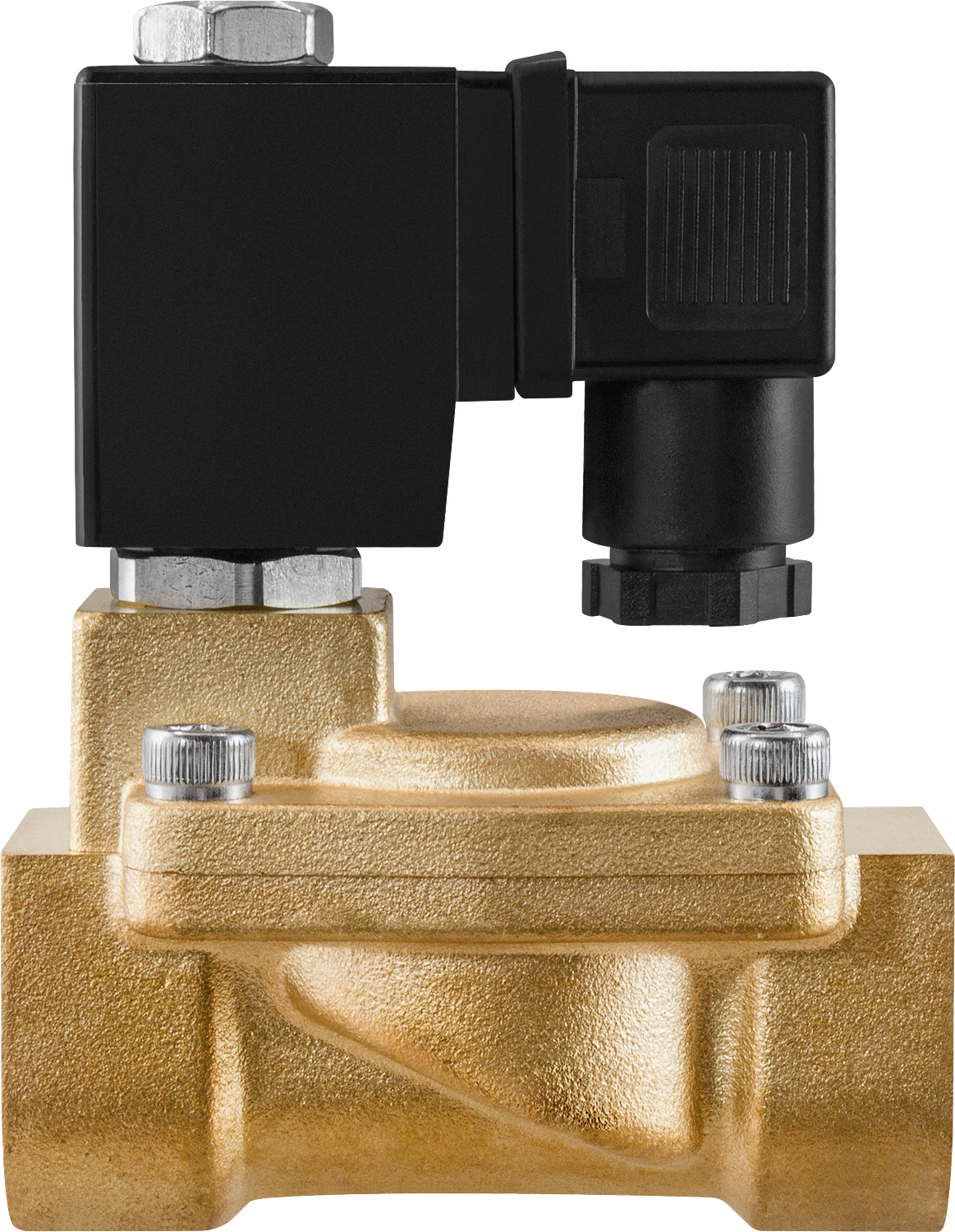

Клапан соленоидный бистабильный непрямого действия с диафрагмой AR-YCL11 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Технические характеристики:
Модификации:
Версия: 2014-08-25-КВА
Особенности:
- Клапан открывается при подаче напряжения и фиксируется в конечном положении
- Клапан закрывается при смене полярности приложенного напряжения
- Длительный срок службы
- Нулевое потребление энергии в конечных положениях, энергия тратится только на переключение положения
- Конструктивная защита трубопровода от гидравлических ударов
- Малое время срабатывания: 0,025...0,1 с
- Только на постоянное напряжение
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:Бистабильный клапан имеет два устойчивых положения: "Открыто" и "Закрыто". Переключение между ними осуществляется последовательно, подачей короткого импульса на катушку клапана. Особенностью управления является необходимость подачи импульсов противоположной полярности, поэтому бистабильные клапаны работают только от источников постоянного тока. Для удержания открытого или закрытого положения подавать напряжение на катушку не требуется! Благодаря этому эти клапаны обеспечивают нулевое потребление энергии (кроме моментов переключения) и исключительно долгий срок службы из-за отсутствия перегрева катушки.
Подходит в большинстве случаев, для эксплуатации в системах, где либо требуется частое открытие-закрытие клапанов, либо важно при отключении питания обеспечить бесперебойную работу оборудования и не допустить остановки технологического процесса.
Подходит в большинстве случаев, для эксплуатации в системах, где либо требуется частое открытие-закрытие клапанов, либо важно при отключении питания обеспечить бесперебойную работу оборудования и не допустить остановки технологического процесса.
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода
|
| Материалы | Корпуса: латунь, нержавеющая сталь
Уплотнения: VITON, EPDM, NBR |
| Температура рабочей среды | −10...120°С (EPDM, VITON)
−10...80°С (NBR) |
| Рабочее давление | 0,03…1 MПa
|
| Диаметр условного прохода | 12...50 мм
|
| Присоединение | Резьбовое G⅜"...G2" или K⅜"...K2"
|
| Катушка | L11B, IP65
|
| Питание | =24 В, =12 В, =6 В
|
| Мощность
| 10 Вт (DC)
|
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Катушка
|
| AR-YCL1112 XXX | 12 | 3,8 | ⅜" | 0,03 | 1 |
L11B |
| AR-YCL1115 XXX | 15 | 3,8 | ½" | |||
| AR-YCL1120 XXX | 20 | 8
| ¾" | |||
| AR-YCL1125 XXX | 25 | 10
| 1" | |||
| AR-YCL1132 XXX | 32 | 20
| 1¼" | |||
| AR-YCL1140 XXX | 40 | 25
| 1½" | |||
| AR-YCL1150 XXX | 50 | 41
| 2" |

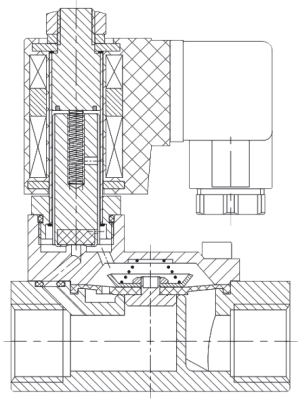

| Габаритные размеры
|
 |
| Размер, мм | AR-YCL1112 | AR-YCL1115 | AR-YCL1120 | AR-YCL1125 | AR-YCL1132 | AR-YCL1140 | AR-YCL1150 |
| A | 93 | 93 | 104 | 116 | 130 | 130 | 145 |
| B | 48 | 48 | 60 | 70 | 92 | 92 | 113 |
| C | 73 | 73 | 83 | 100 | 130 | 130 | 156 |
| D | 13,5 | 13,5 | 16,5 | 21 | 28,5 | 28,5 | 34 |
| G | ¾" | ½" | ¾" | 1" | 1¼" | 1½" | 2" |
| Вес, кг
| 0,8 | 0,7 | 1 | 1,18 | 2,58 | 2,38 | 3,38 |
Версия: 2014-08-25-КВА
