AR-YCG31
Описание прибора
Стоимость: 5211 ... 12072
р.
Срок поставки: Со склада

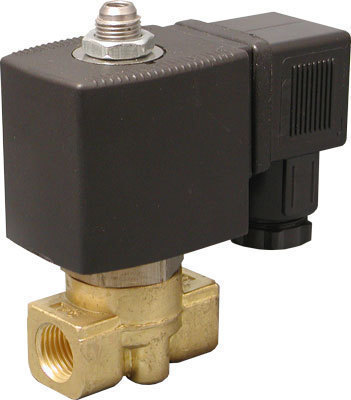

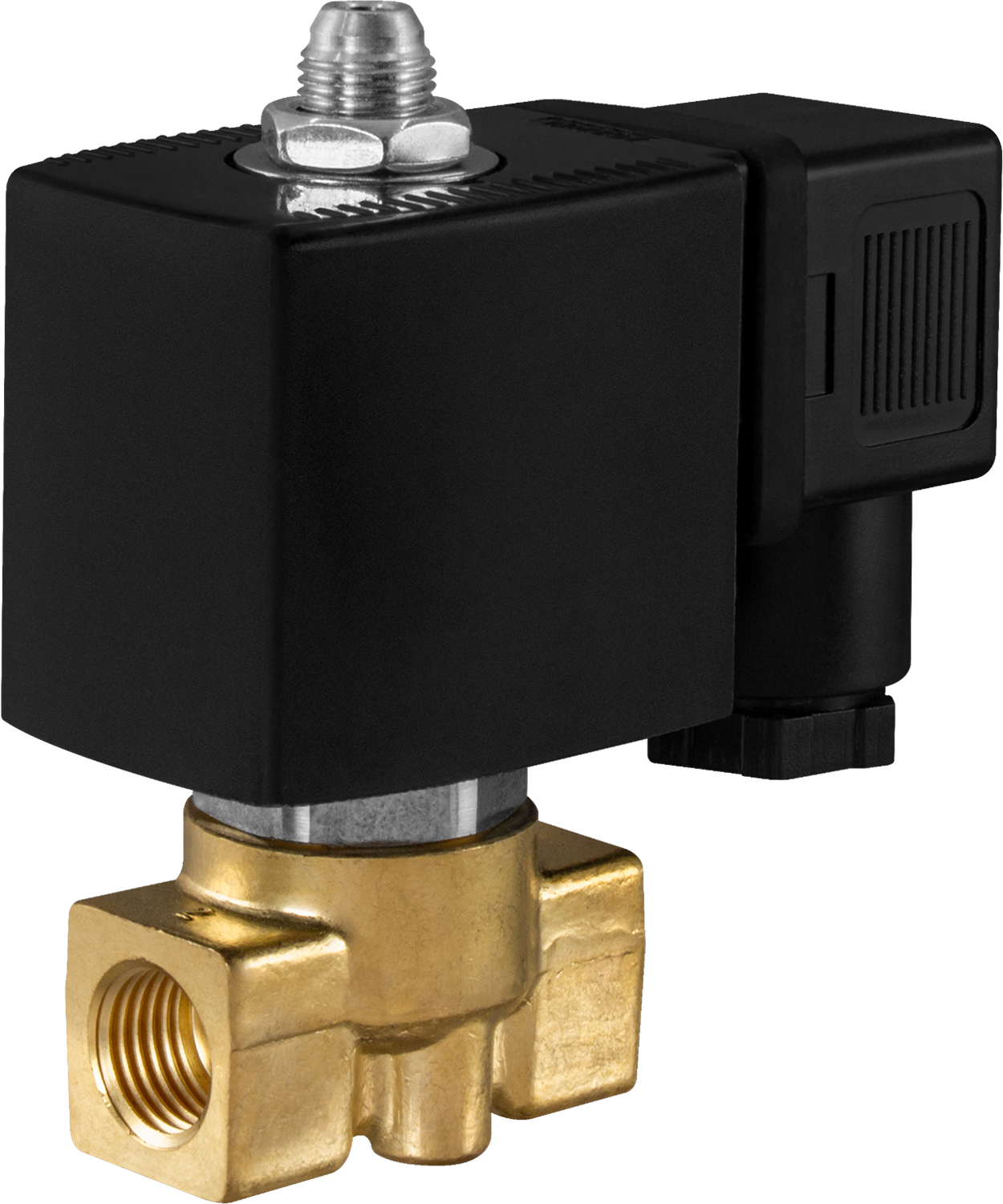

Клапан соленоидный миниатюрный прямого действия с поршнем трехходовой 3/2 AR-YCG31 предназначен для управления потоком рабочей среды в трубопроводе Особенности:
Технические характеристики:
Модификации:
Версия: 2014-08-26-КВА
- Возможность срабатывания при нулевом давлении
- Компактный размер

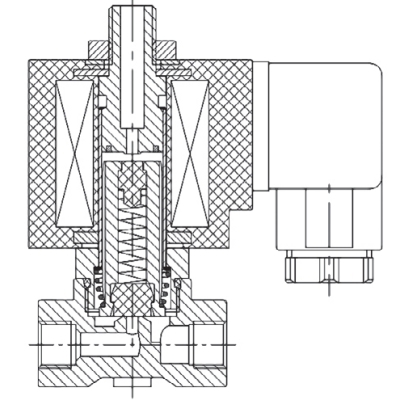

ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:

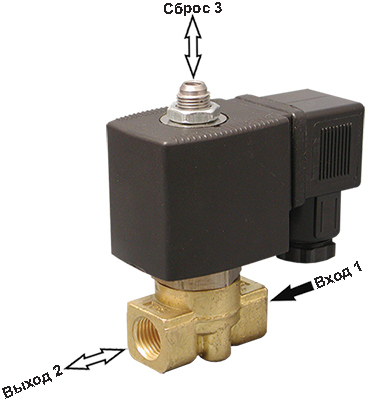

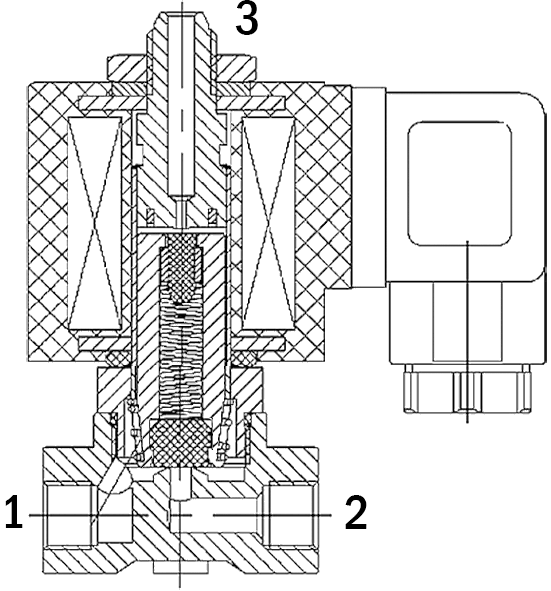

Трехходовые соленоидные клапаны устанавливаются на соединении входов нескольких трубопроводов (входы 1, 2 и 3) и позволяют пропускать поток рабочей среды в разных направлениях. К примеру, при отсутствии управляющего напряжения клапан пропускает поток рабочей среды в трубопроводе в направлении 1-2, при подаче на катушку клапана управляющего напряжения клапан переключает поток рабочей среды в трубопроводе в направлении 1-3 (или 3-1 , в зависимости от исполнения клапана). При отключении управляющего напряжения (или обрыве провода управляющего напряжения) клапан автоматически переключается обратно и снова пропускает поток рабочей среды в трубопроводе в направлении 1-2.
Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления.
Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления.
| Параметр
| Значение
|
| Рабочая среда | Вода, горячая вода, воздух, масла |
| Материалы | Корпуса: латунь
Уплотнения: VITON |
| Температура рабочей среды | −10...120°С |
| Рабочее давление | 0...0,4–1 МПа |
| Диаметр условного прохода | 1,6...4 мм |
| Присоединение | Резьбовое G⅛", G¼"
|
| Катушка | S91H, IP65
|
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В |
| Мощность
| 20 ВА (AC), 14 Вт (DC)
|
Модификации:
| Модель | Ду, мм
| Kv, м³/ч
| Присоединение
| Pmin , МПа
| Pmax , МПа
~220 В, ~110 В, ~24 В | Pmax , МПа
=24 В, =12 В | Вес, г
| Катушка
|
| AR-YCG31161 GBV
| 1,6
| 0,21
| G⅛"
| 0
| 1
| 0,8
| 360
| S91H
|
| AR-YCG31251 GBV
| 2,5
| 0,21
| 0,8
| 0,6
| ||||
| AR-YCG31301 GBV
| 3
| 0,29
| 0,5
| 0,4
| ||||
| AR-YCG31162 GBV
| 1,6
| 0,21
| G¼"
| 1
| 0,8
| |||
| AR-YCG31252 GBV
| 2,5
| 0,21
| 0,8
| 0,6
| ||||
| AR-YCG31302 GBV
| 3
| 0,29
| 0,5
| 0,4
| ||||
| AR-YCG31402 GBV
| 4
| 0,52
| 0,5
| 0,4
|

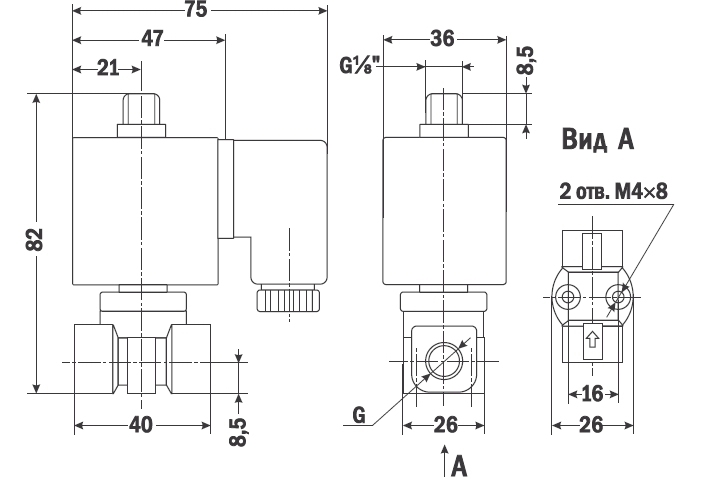

| Габаритные размеры |
 |
