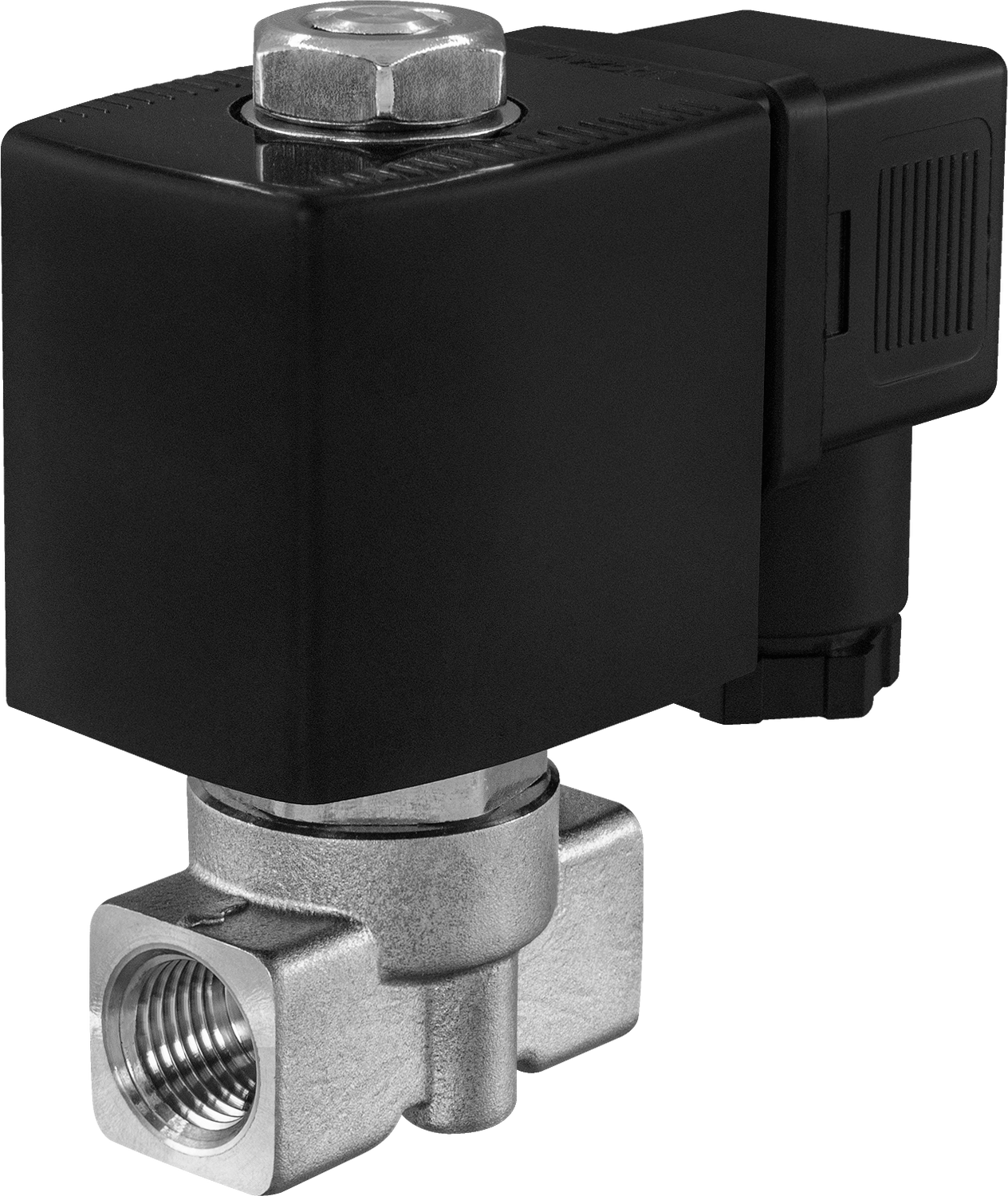

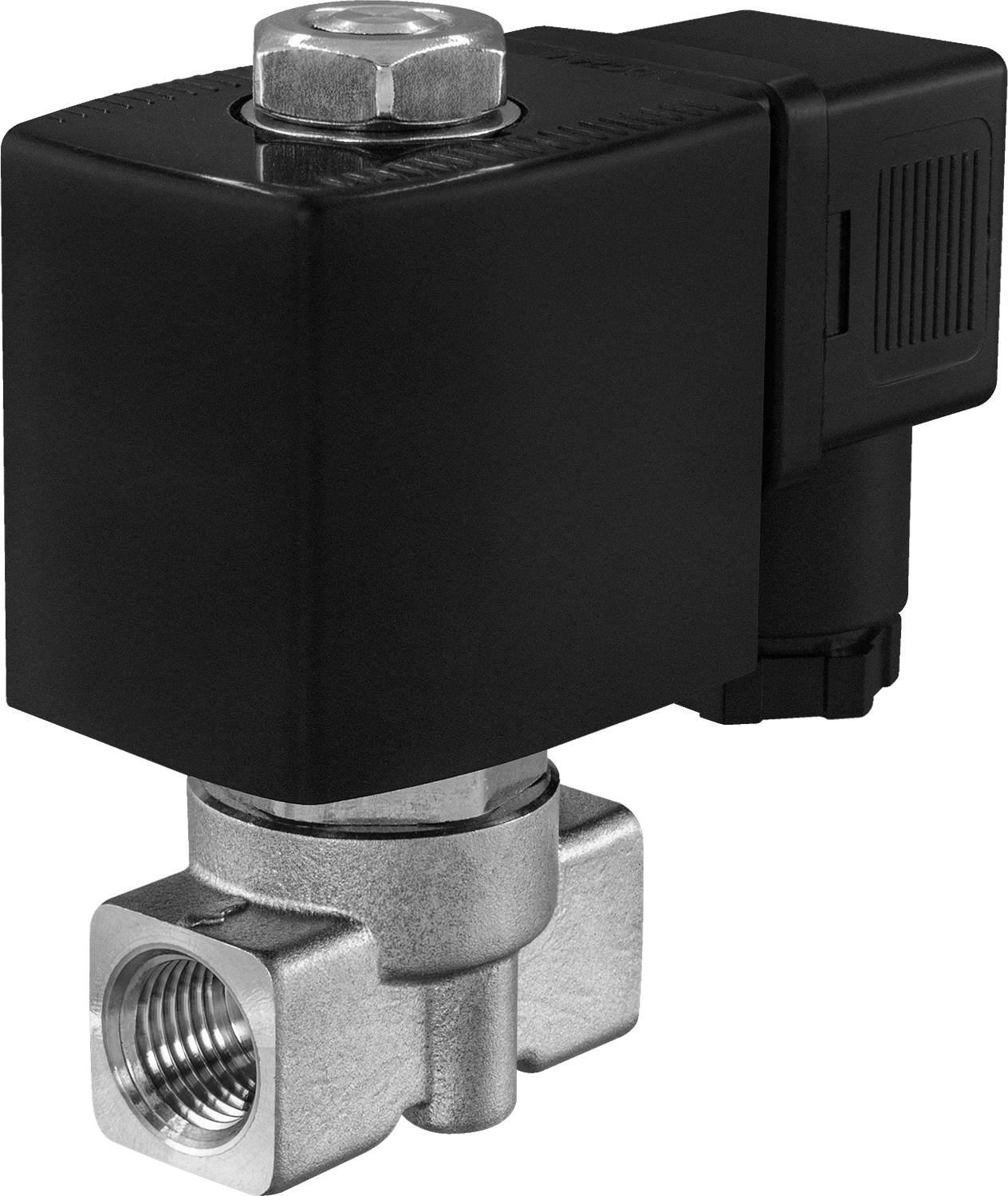

AR-YCSM31
Описание прибора
Стоимость: 3608 ... 10651
р.
Срок поставки: Со склада

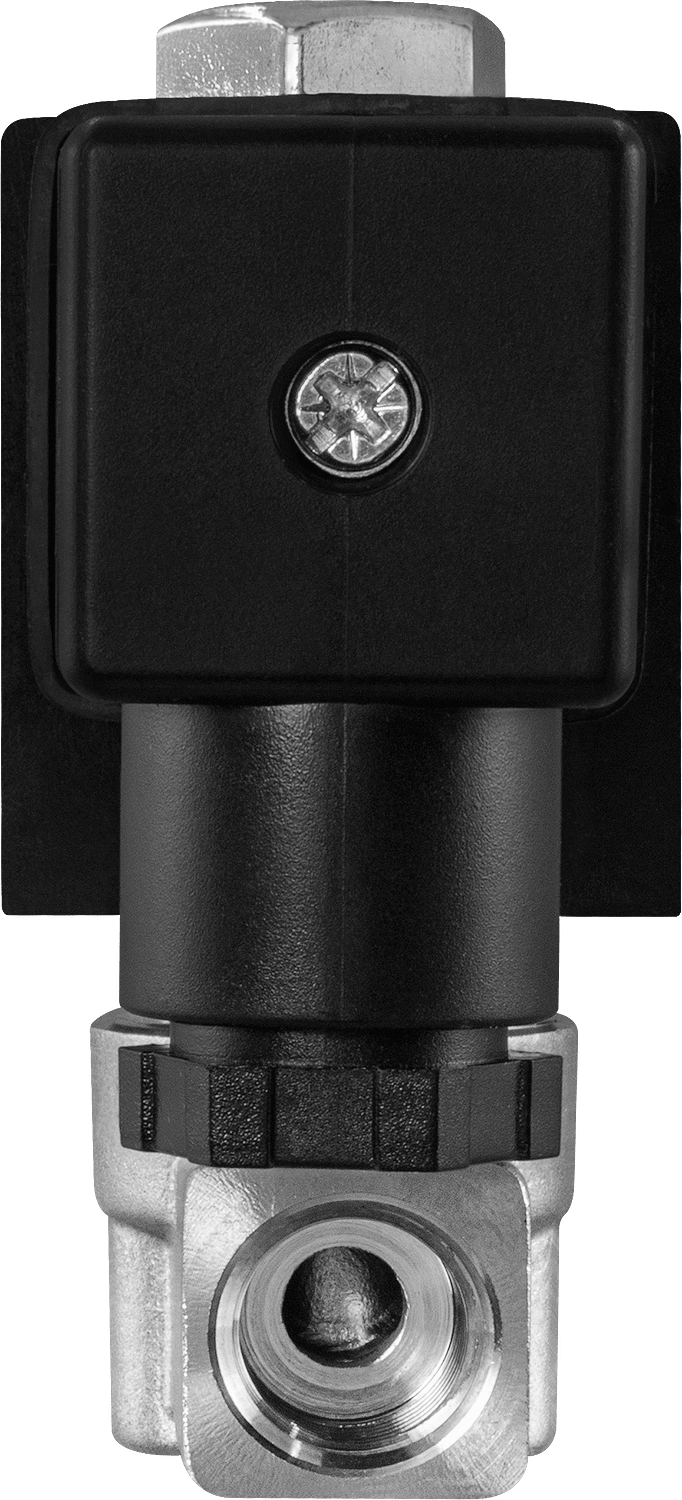

Клапан соленоидный миниатюрный нормально закрытый прямого действия с поршнем, для пара AR-YCSM31 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Технические характеристики:
Модификации:
Версия: 2014-09-03-КВА
Особенности:
- Универсальный клапан на наибольшее количество сред
- Возможность срабатывания при нулевом давлении
- Компактный размер
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подаётся. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения - клапан будет закрыт. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана когда либо большую часть времени клапан должен быть закрыт либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
| |
| Рабочая среда | Пар (только для исполнения GSP), вода, горячая вода, воздух, инертные газы, масла, бытовой и природный газ, бензин, слабые кислоты, спирт | |

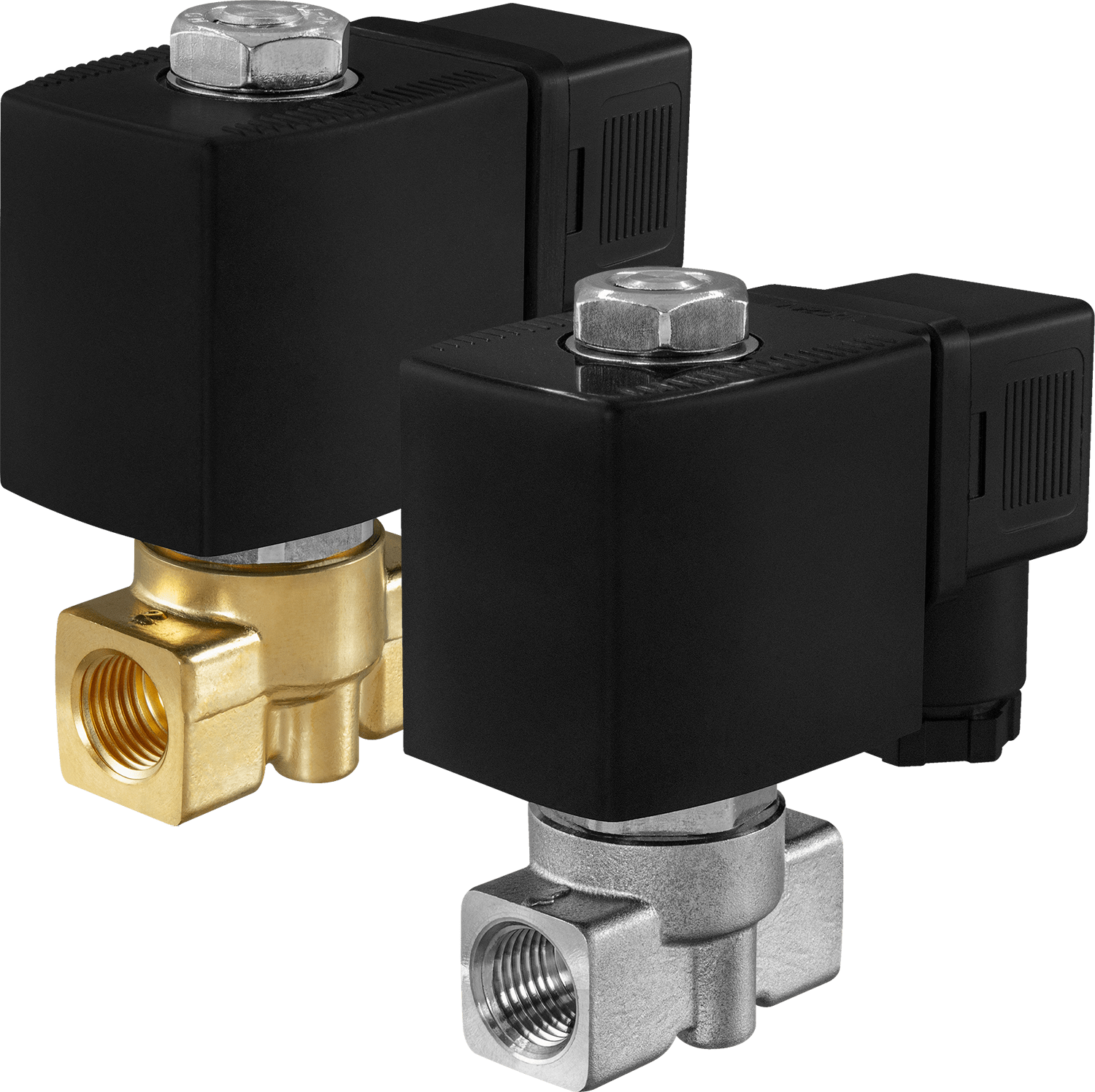

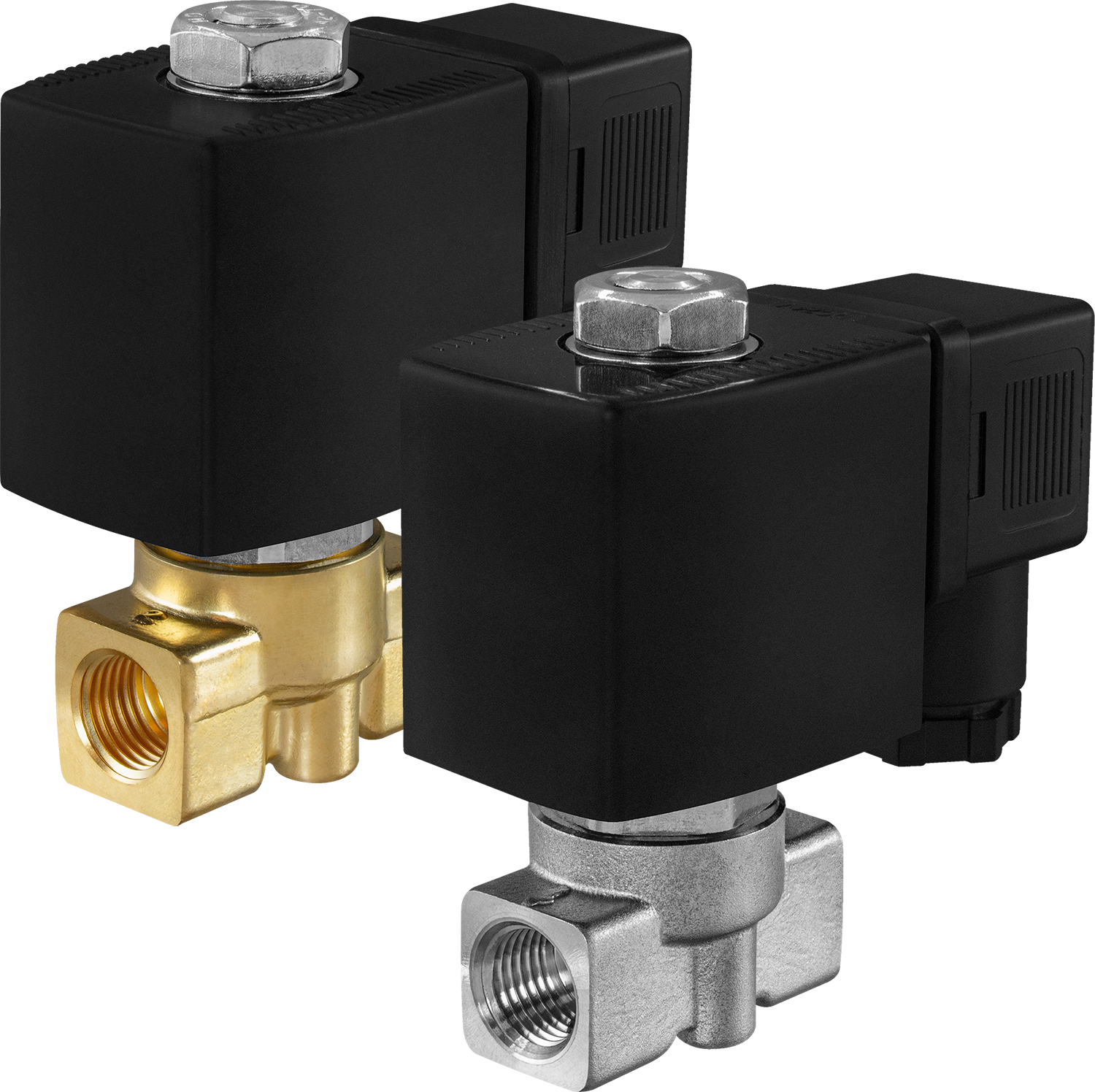

| Материал | Корпуса | Латунь, нержавеющая сталь
|
| Уплотнения | VITON, EPDM, PTFE, NBR | |
| Температура рабочей среды | VITON, EPDM | −10...120°С
|
| PTFE | −20...180°С
| |
| NBR | −10...+80°С | |
| Рабочее давление | 0...0,1–1,6 МПа
| |
| Диаметр условного прохода | 1,6...10 мм | |
| Присоединение | Резьбовое G⅛"...G½" или К⅛"...К½"
| |
| Катушка | S91H, IP65 | |
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В | |
| Мощность
| 20 ВА (АС), 14 Вт (DC)
| |
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Вес, г | Катушка |
| AR-YCSM31161 XXX
| 1,6
| 0,09
| ⅛"
| 0
| 1,6
| 390
| S91H
|
| AR-YCSM31251 XXX
| 2,5
| 0,15
| 1,2
| ||||
| AR-YCSM31301 XXX
| 3
| 0,26
| 1
| ||||
| AR-YCSM31252 XXX
| 2,5
| 0,15
| ¼"
| 1,2
| |||
| AR-YCSM31302 XXX
| 3
| 0,26
| 1
| ||||
| AR-YCSM31352 XXX
| 3,5
| 0,29
| 0,8
| ||||
| AR-YCSM31402 XXX
| 4
| 0,43
| 0,6
| ||||
| AR-YCSM31452 XXX
| 4,5
| 0,52
| 0,4
| ||||
| AR-YCSM31403 XXX
| 4
| 0,43
| ⅜"
| 0,6
| |||
| AR-YCSM31453 XXX
| 4,5
| 0,52
| 0,4
| ||||
| AR-YCSM31503 XXX
| 5
| 0,61
| 0,3
| ||||
| AR-YCSM31603 XXX
| 6
| 0,68
| 0,3
| ||||
| AR-YCSM31803 XXX
| 8
| 1,06
| 0,1
| ||||
| AR-YCSM31114 XXX
| 10
| 1,47
| ½"
| 0,1
|

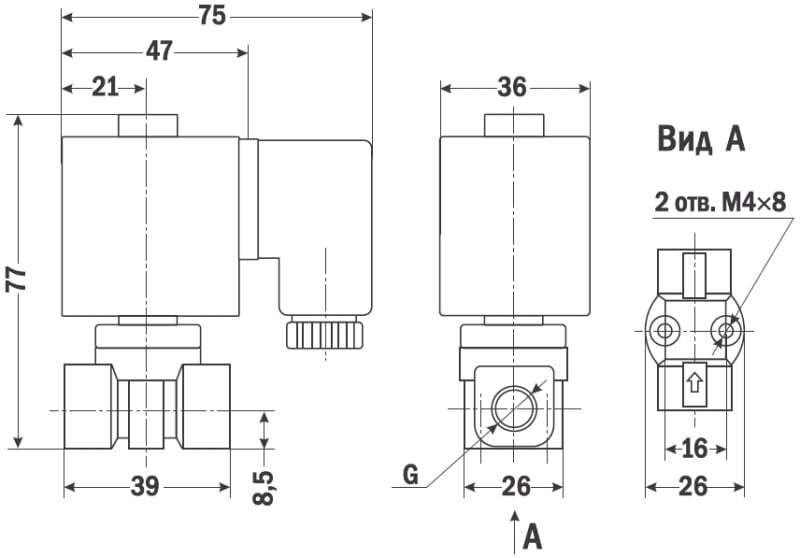

| Габаритные размеры |
 |
