AR-YCH11
Описание прибора
Стоимость: 20203 ... 27064
р.
Срок поставки: Со склада

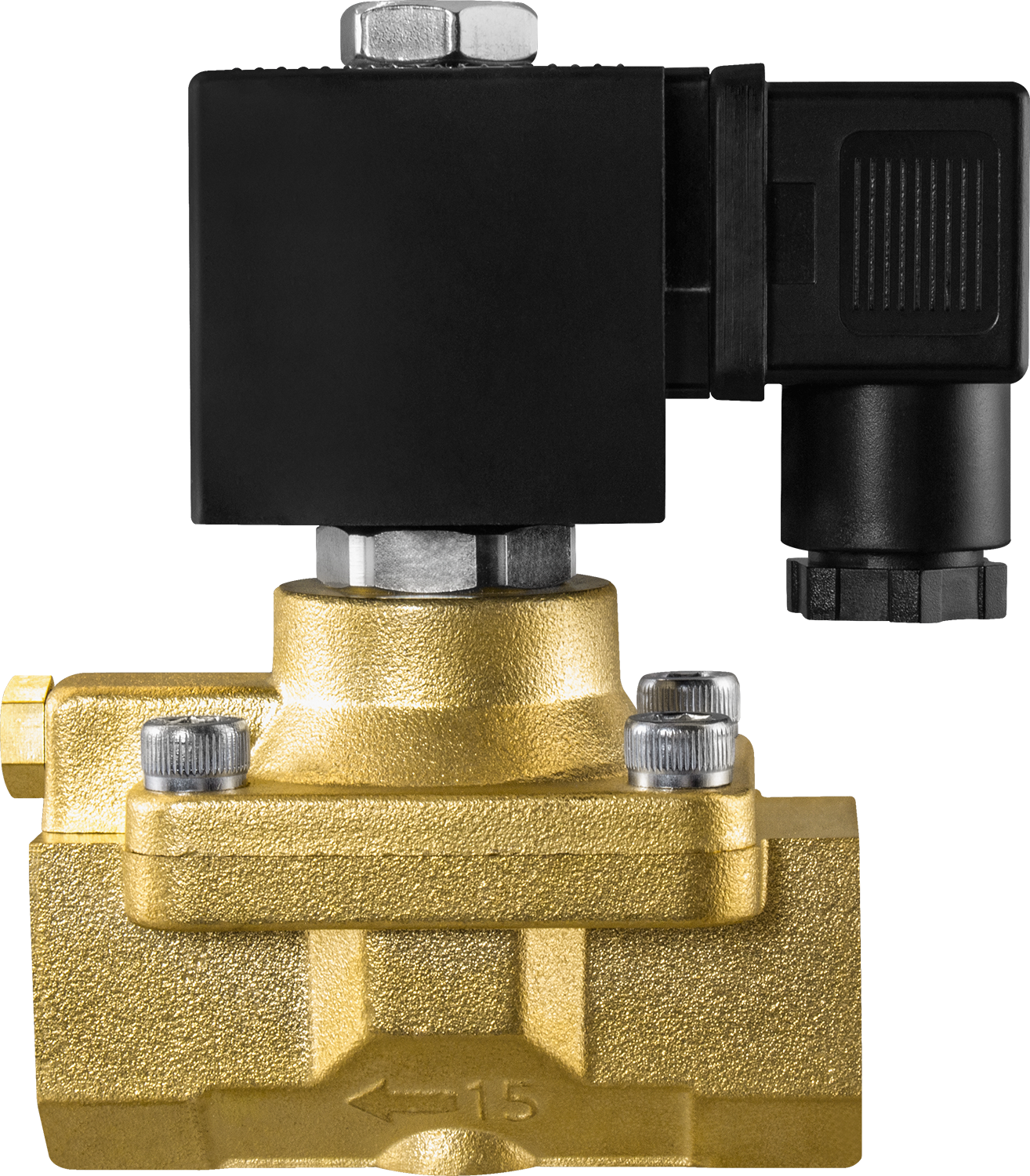

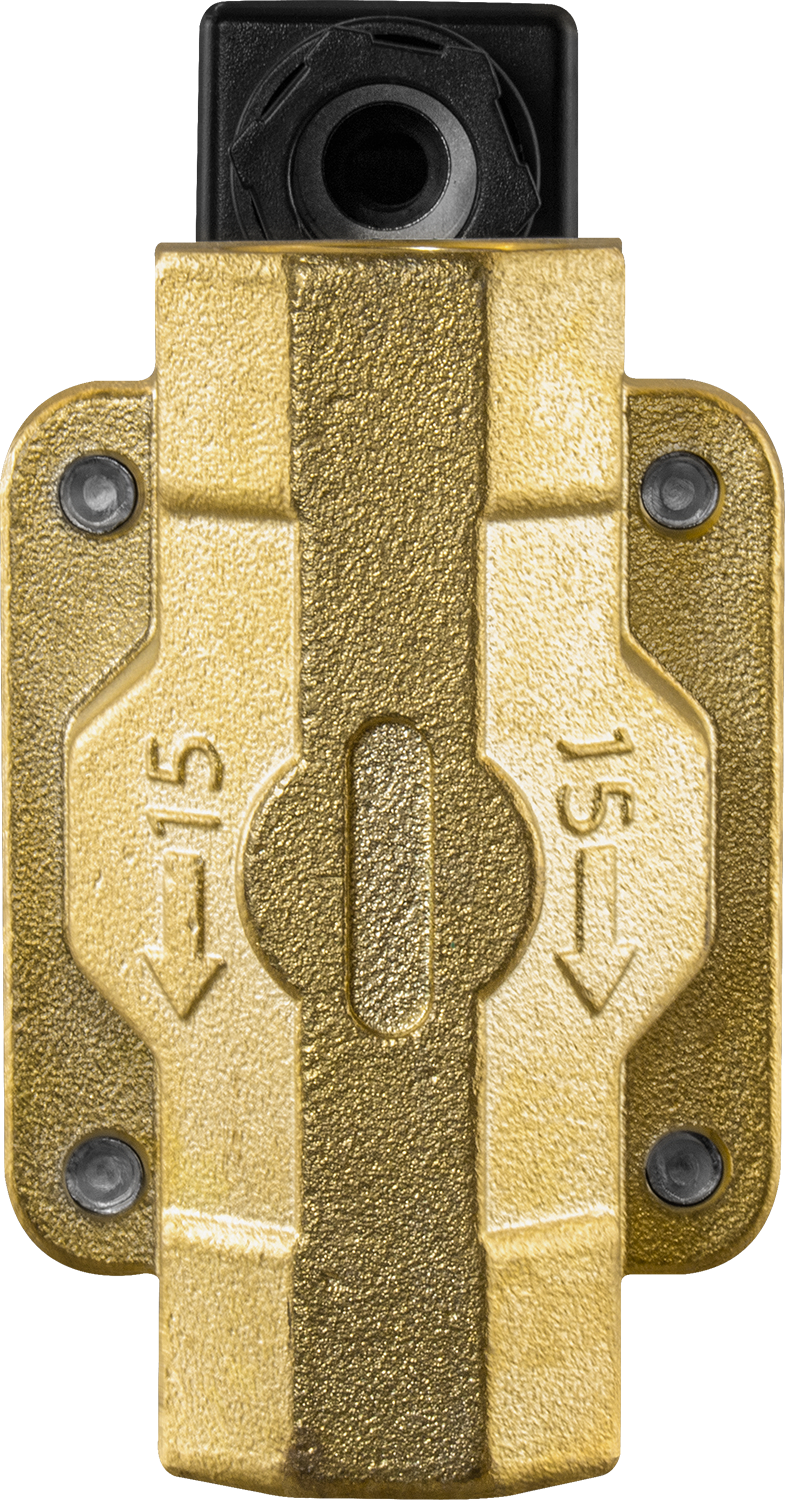

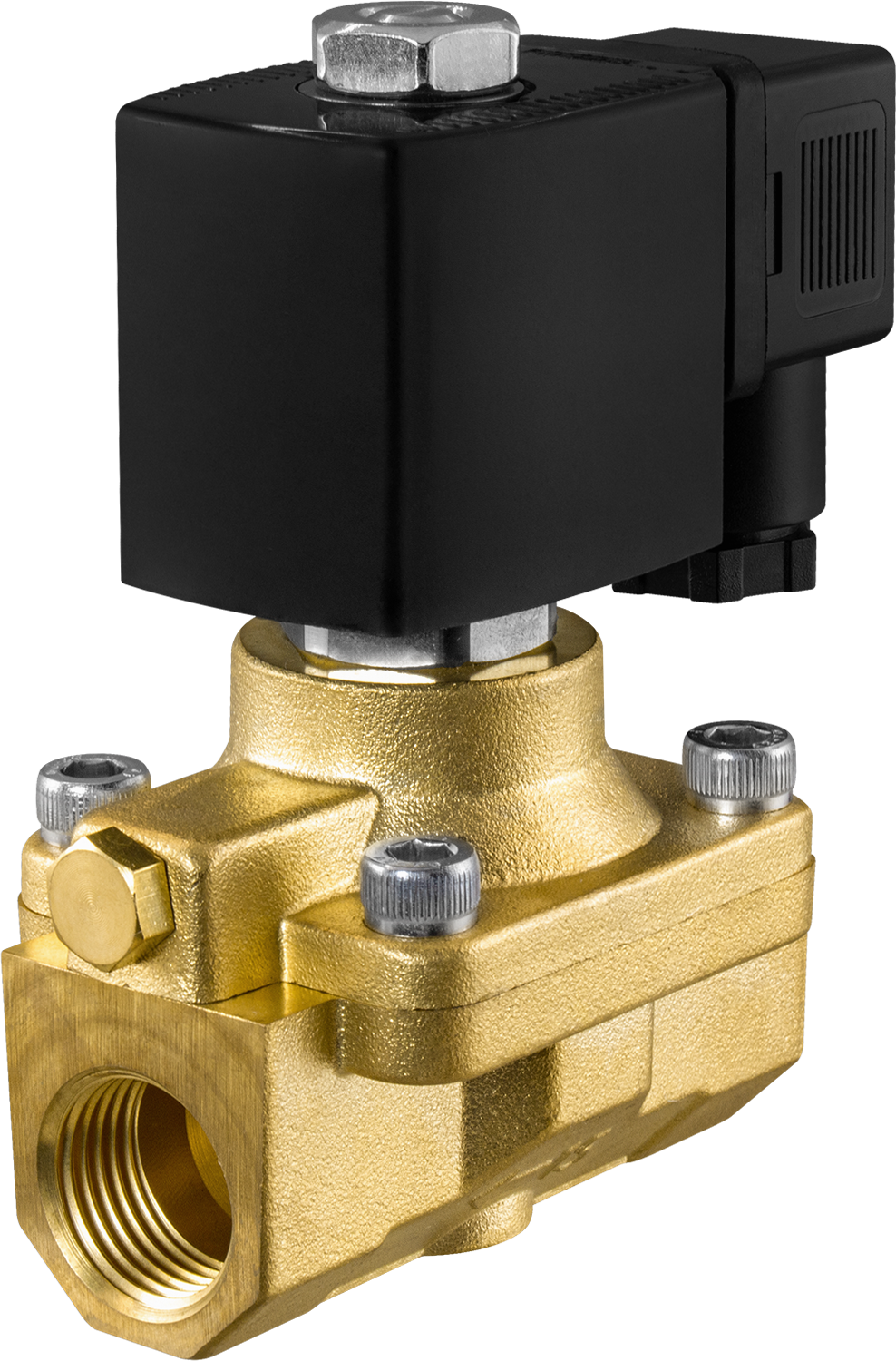

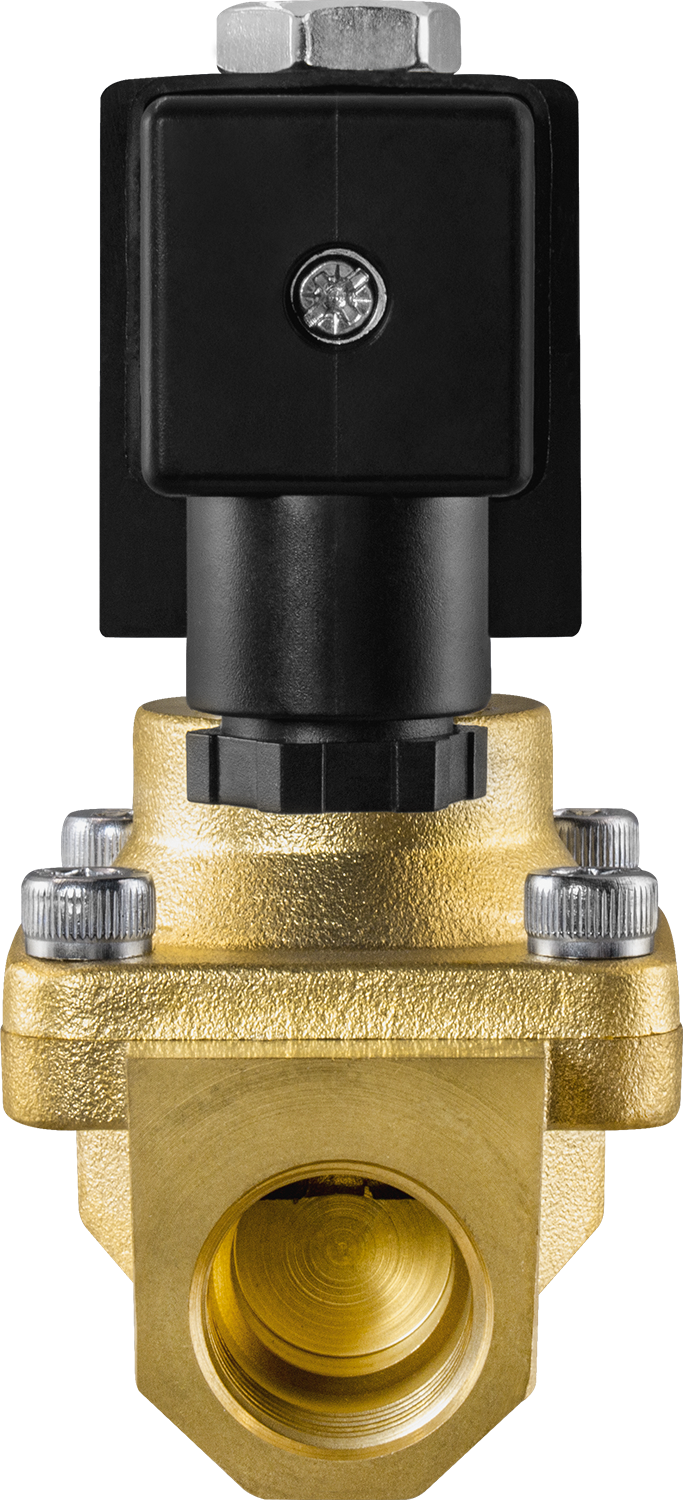

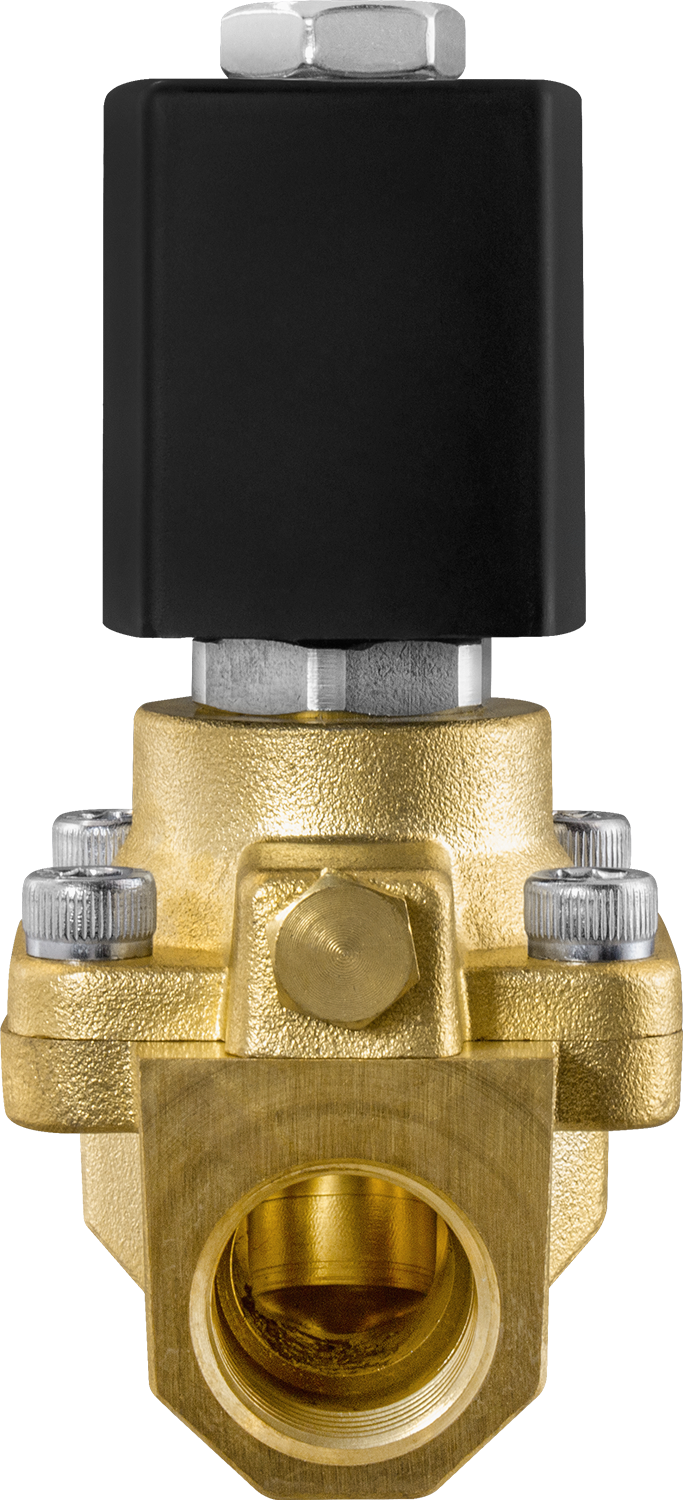

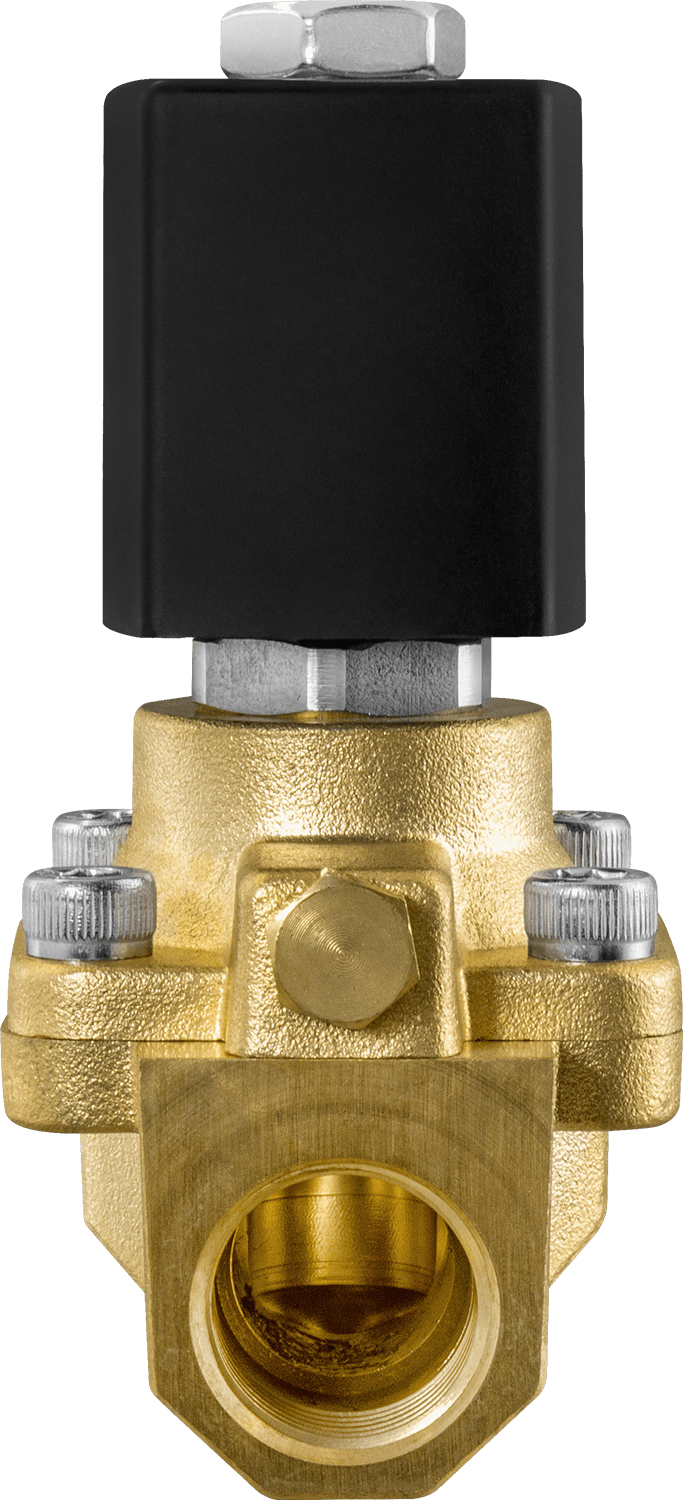

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-YCH11 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Технические характеристики:
Модификации:
Версия: 2015-04-10-КВА
Особенности:
- Особая модификация уплотнителя VITON (PARKER) для улучшения качества работы
- Конструктивная защита трубопровода от гидравлических ударов

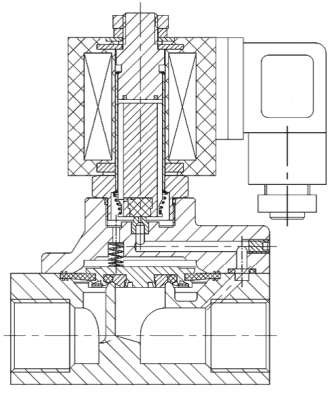

ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подаётся. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения - клапан будет закрыт. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана когда либо большую часть времени клапан должен быть закрыт либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
| |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла | |
| Материал | Корпуса | Латунь
|
| Уплотнения | VITON (PARKER) | |
| Температура рабочей среды | −10…150°С
| |
| Рабочее давление | 0,03…5 МПа | |
| Диаметр условного прохода | 15 мм | |
| Присоединение | Резьбовое G⅜"…G¾" или K⅜"…K¾" | |
| Катушка | S91H, IP65
| |
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В | |
| Мощность
| 20 ВА (AC), 14 Вт (DC) | |
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Катушка |
| AR-YCH1112 XBV
| 15
| 3,8
| ⅜" | 0,03
| 5
| S91H
|
| AR-YCH1115 XBV | ½"
| |||||
| AR-YCH1120 XBV
| ¾" |

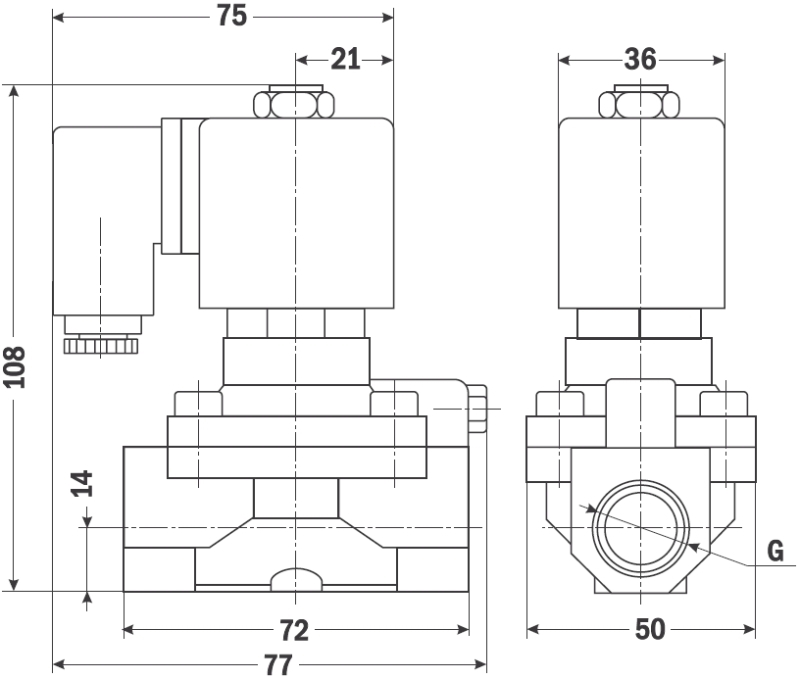

| Габаритные размеры
|
 |
Версия: 2015-04-10-КВА
