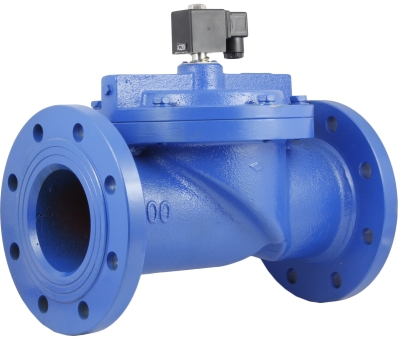

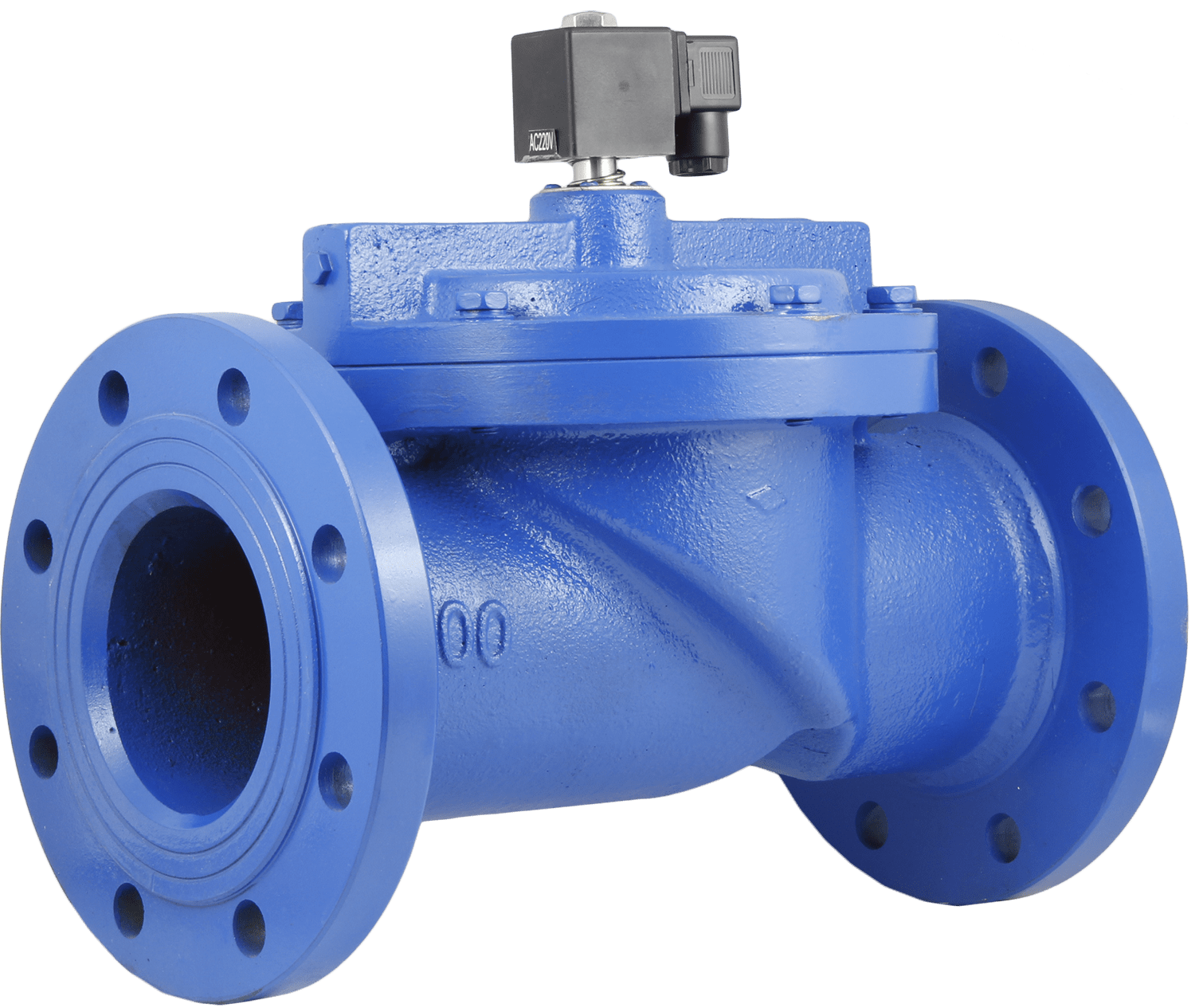

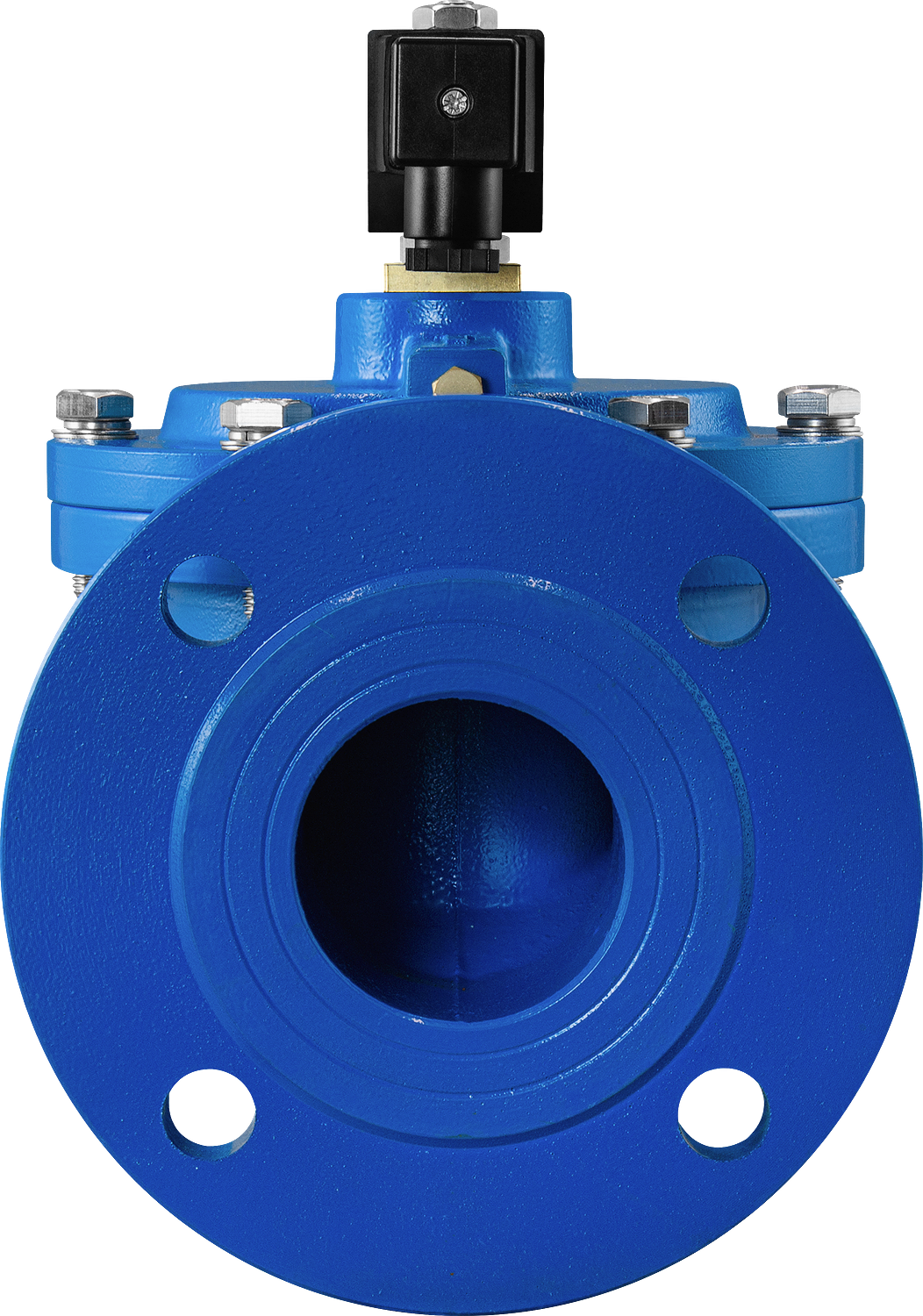

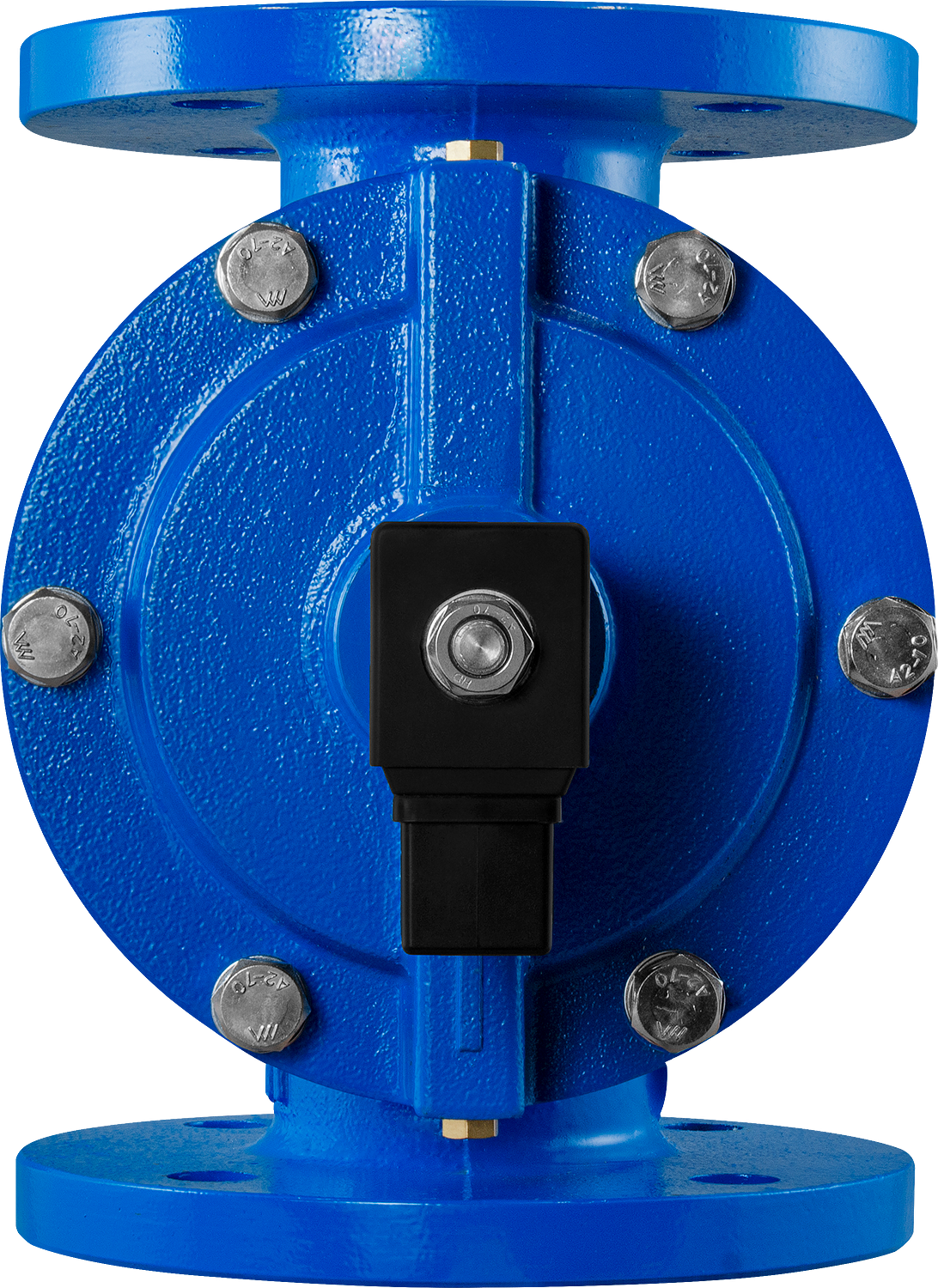

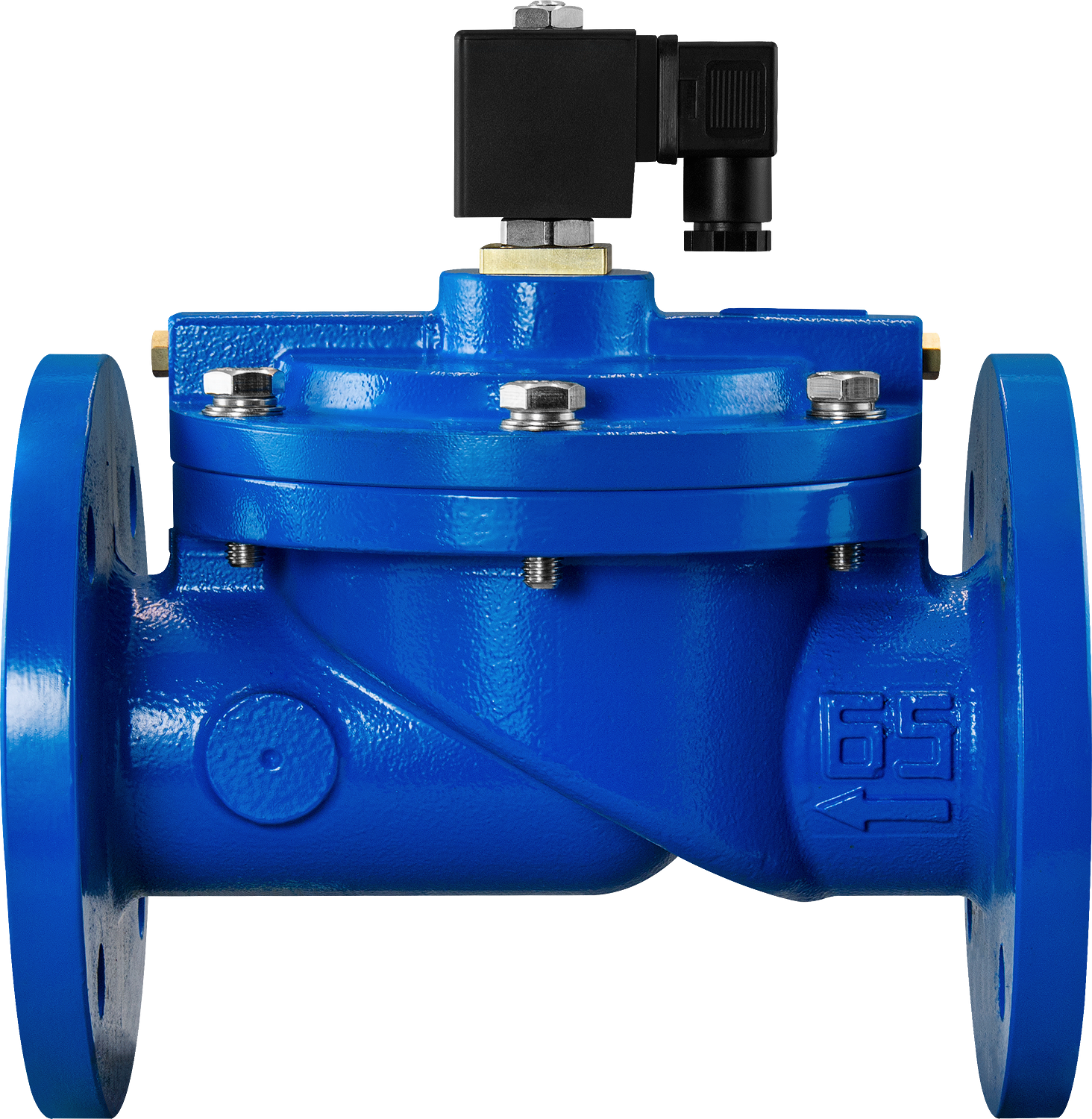

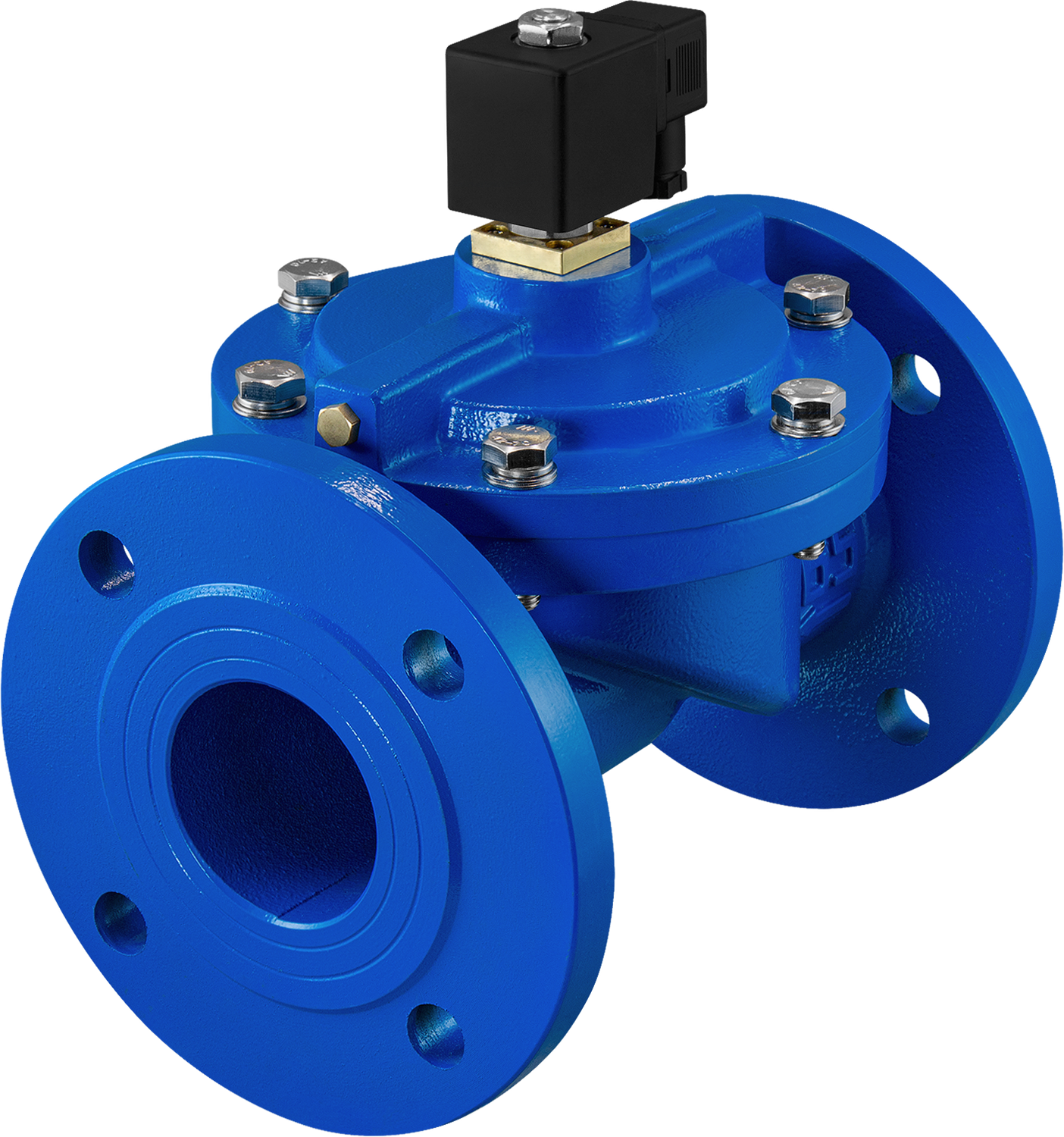

AR-YCD21F
Описание прибора
Стоимость: 36136 ... 143123
р.
Срок поставки: Со склада
Клапан соленоидный нормально закрытый фланцевый непрямого действия с диафрагмой AR-YCD21F предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Технические характеристики:
Модификации:
Версия: 2015-04-10 НТА
Особенности:
- Конструктивная защита трубопровода от гидравлических ударов
- Используется на больших диаметрах до 150 мм

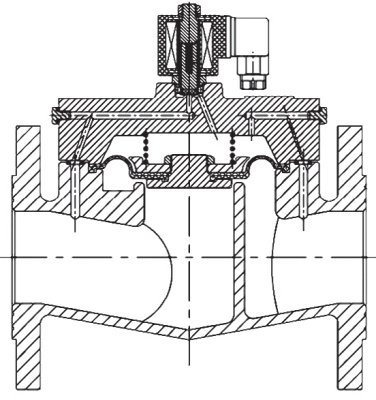

ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подаётся. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения - клапан будет закрыт. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана когда либо большую часть времени клапан должен быть закрыт либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
| |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла | |
| Материал | Корпуса | Чугун
|
| Уплотнения | EPDM | |
| Температура рабочей среды | −10...120° | |
| Рабочее давление | 0,03...1 МПа | |
| Диаметр условного прохода | 65...150 мм | |
| Присоединение | Фланцевое F2½"...F6" | |
| Катушка | S21H | IP65 (для Ду=65...100 мм)
|
| Y51H | IP65 (для Ду=125...150 мм) | |
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В | |
| Мощность
| S21H | 22 ВА (АС), 15 Вт (DC)
|
| Y51H | 88 ВА (АС), 60 Вт (DC) | |
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Катушка
|
| AR-YCD2165 FHE
| 65
| 58
| F2½"
| 0,03
| 1
| S21H
|
| AR-YCD2180 FHE
| 80
| 85
| F3"
| |||
| AR-YCD21100 FHE
| 100
| 149
| F4" | |||
| AR-YCD21125 FHE
| 125
| 170
| F5" | Y51H
| ||
| AR-YCD21150 FHE
| 150
| 213
| F6" |

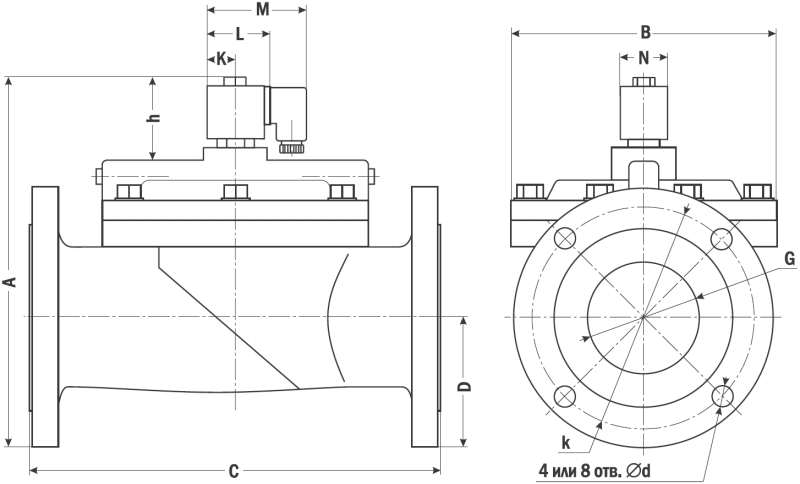

| Габаритные размеры
|
 |
| Размер, мм
| AR-YCD2165
| AR-YCD2180
| AR-YCD21100
| AR-YCD21125
| AR-YCD21150
|
| A
| 270
| 280
| 300
| 375
| 440
|
| B
| 182
| 200
| 232
| 320
| 335
|
| C
| 250
| 265
| 355
| 395
| 444
|
| D
| 93
| 99
| 108
| 125
| 145
|
| G
| 2½"
| 3"
| 4" | 5" | 6" |
| K
| 22
| 22
| 22
| 44
| 44
|
| L
| 47
| 47,5
| 50
| 96
| 96
|
| M
| 75
| 75
| 75
| 130
| 130
|
| N
| 36
| 38
| 38
| 83
| 83
|
| d
| 17,5
| 18
| 18
| 18
| 21
|
| k
| 145
| 140
| 162
| 190
| 218
|
| h
| 73
| 70
| 72
| 110
| 110
|
| Кол-во отверстий
| 4
| 4
| 8
| 8
| 8
|
| Вес, кг
| 17,4
| 21,1
| 29,9
| 44
| 58
|
