AR-YCD22F
Описание прибора
Стоимость: 43093 ... 63162
р.
Срок поставки: Со склада

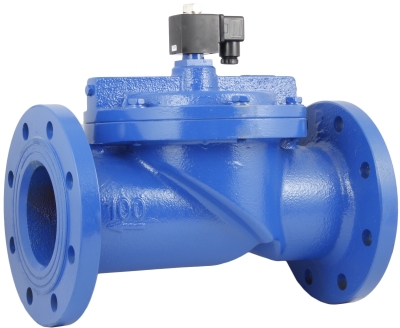

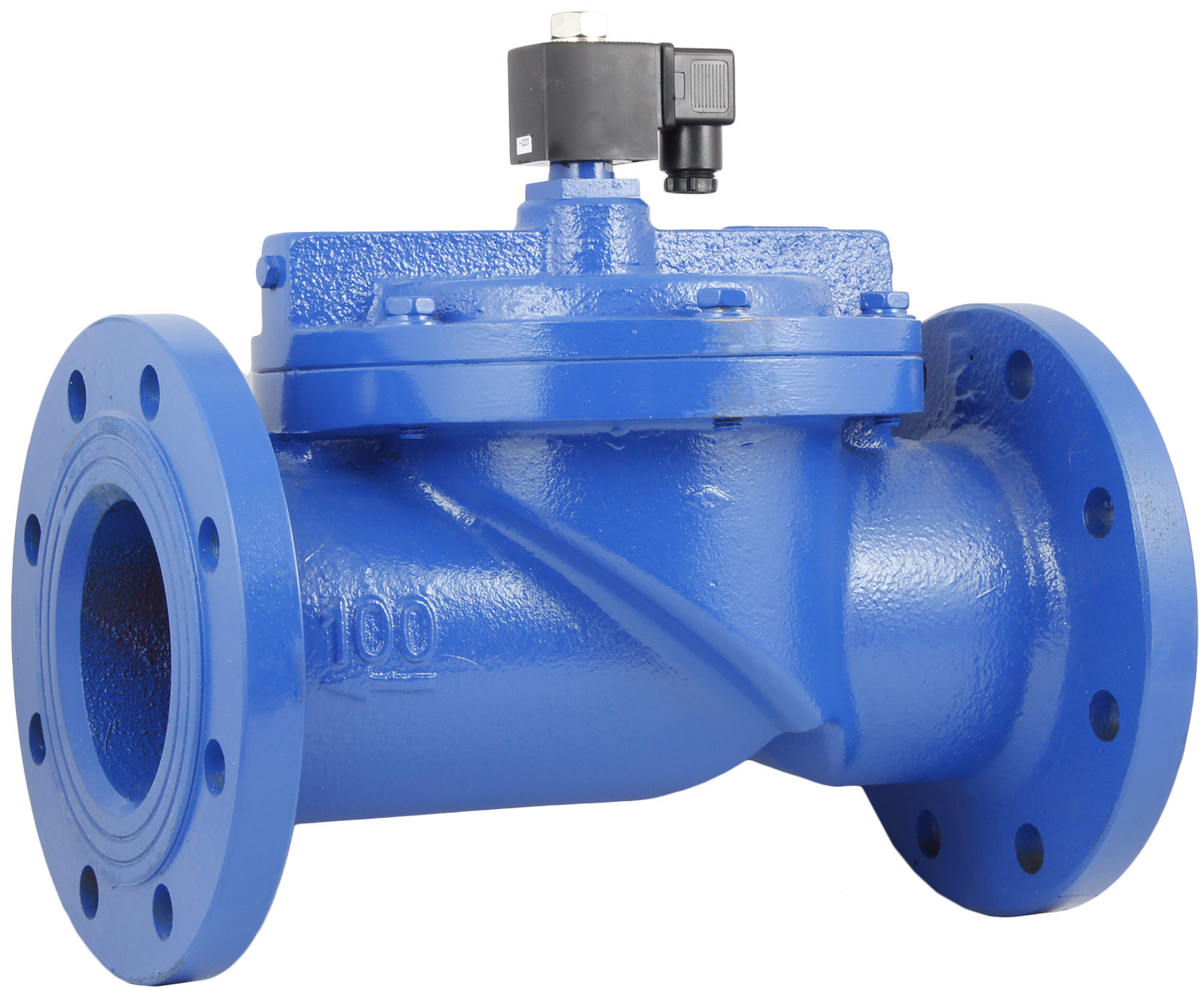

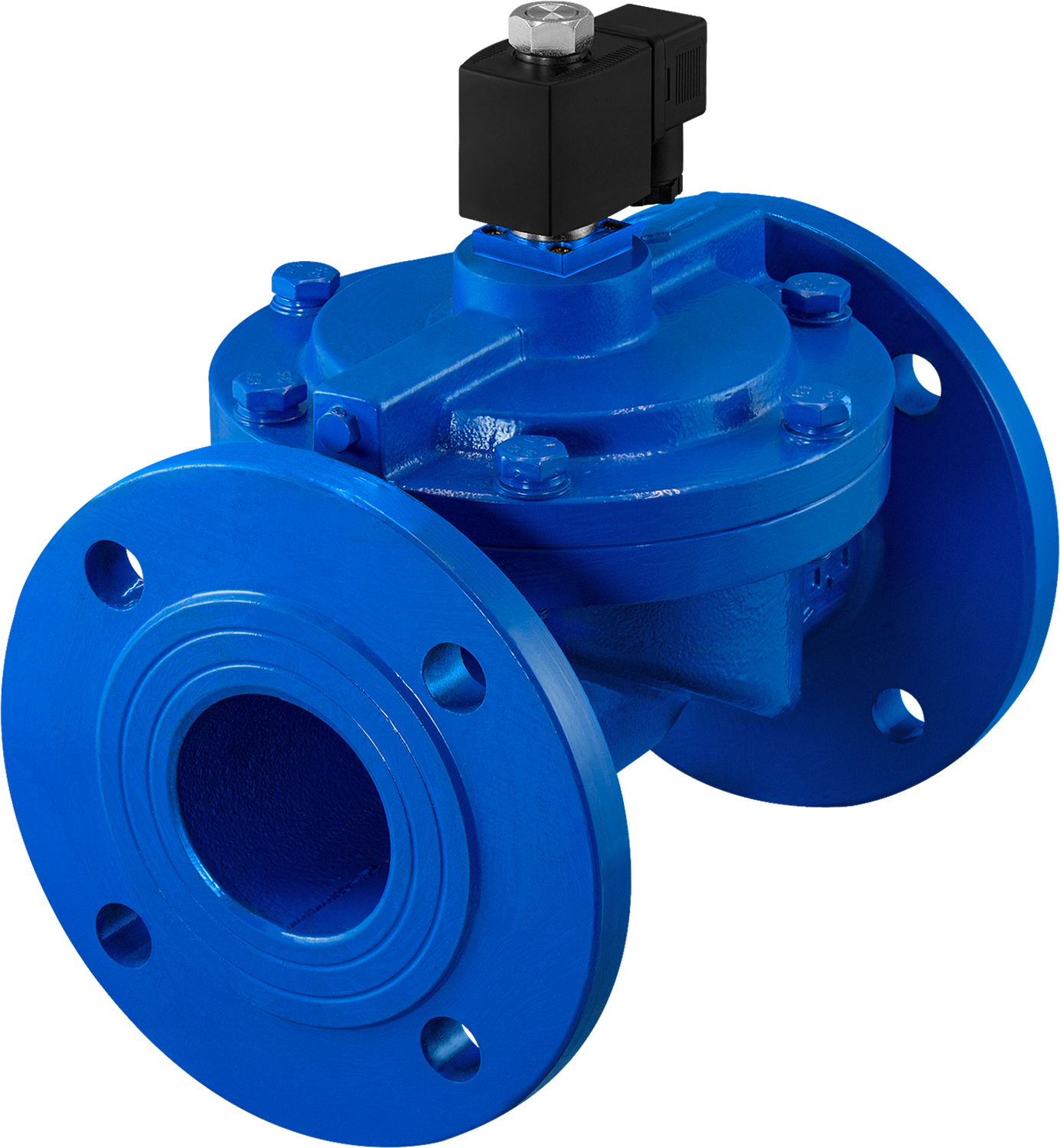

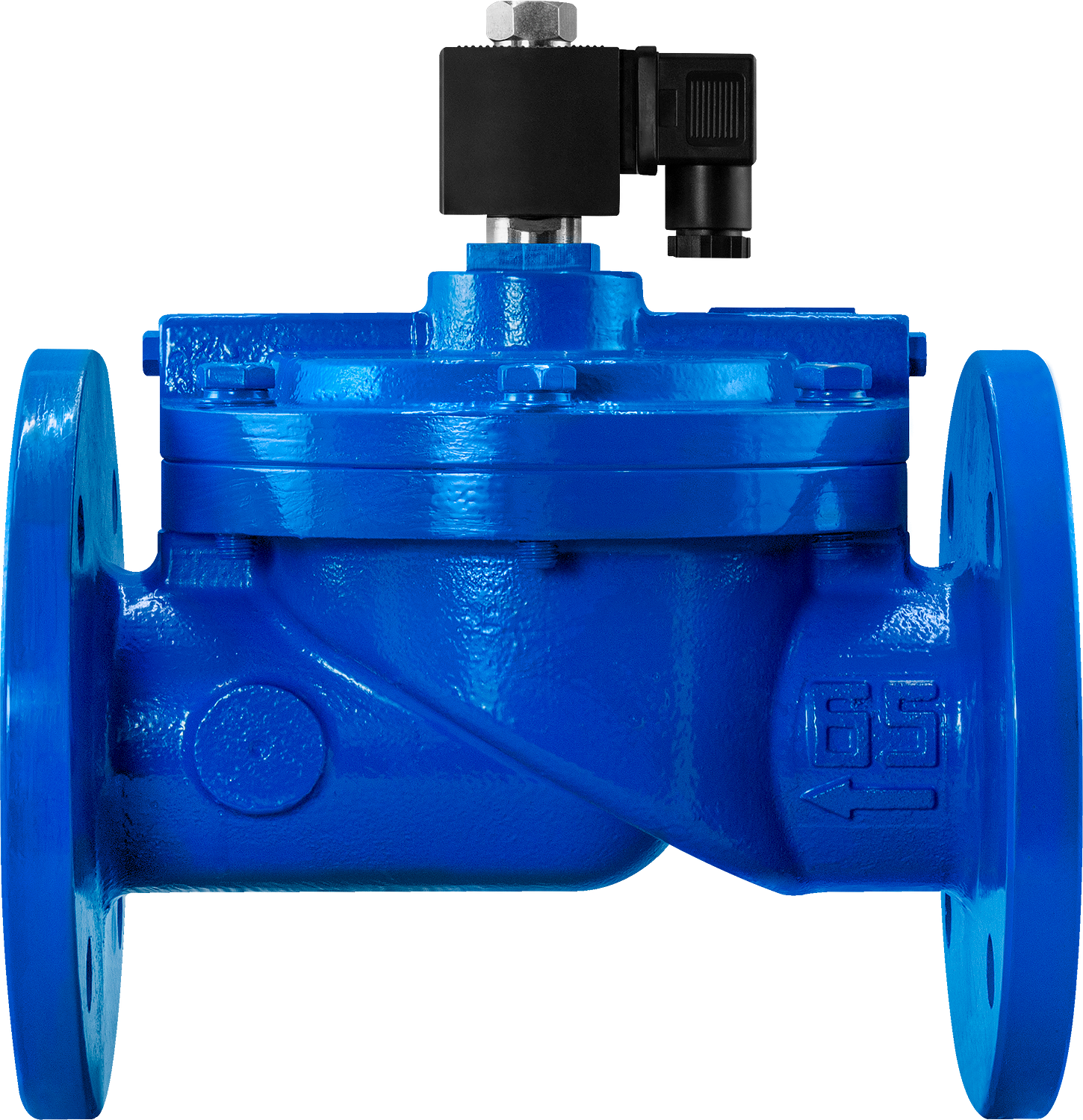

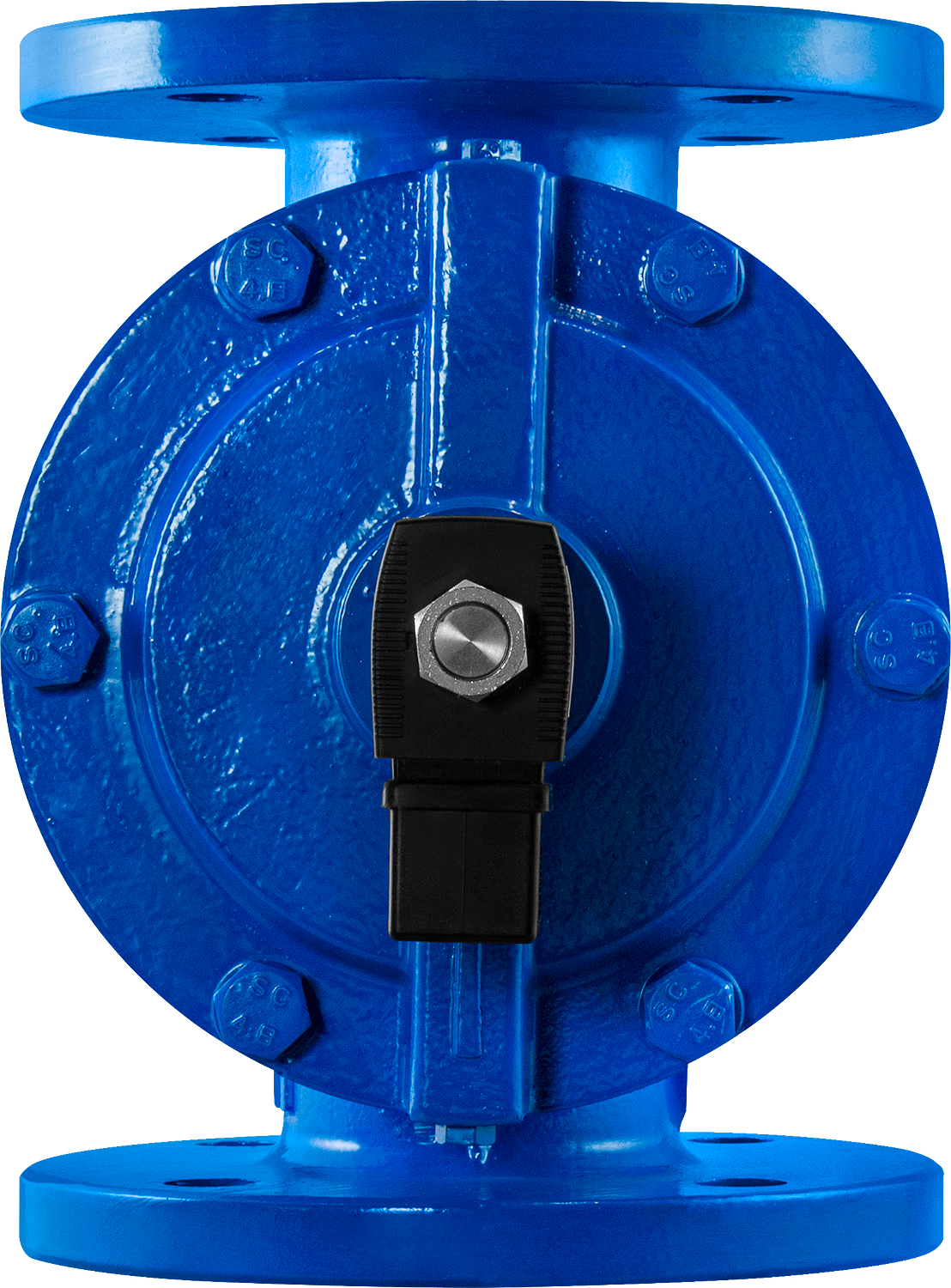

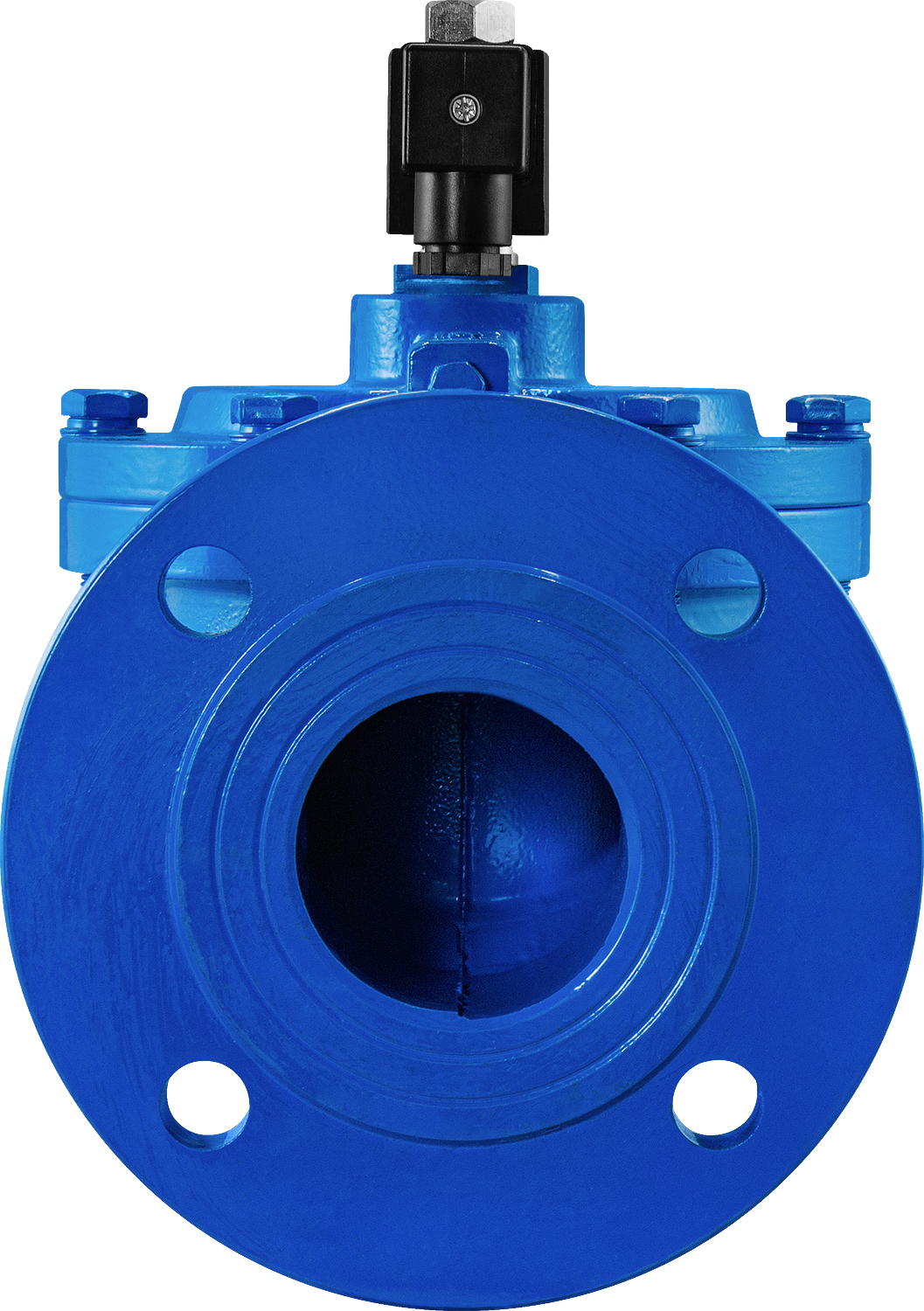

Клапан соленоидный нормально открытый фланцевый непрямого действия с диафрагмой AR-YCD22F предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Версия: 2014-08-28-КВА
Особенности:
- Конструктивная защита трубопровода от гидравлических ударов
- Используется на больших диаметрах до 150 мм
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Технические характеристики:
Нормально открытый соленоидный клапан — это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подачи напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения — клапан будет открыт.
Подходит в большинстве случаев — для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда либо большую часть времени клапан должен быть открыт, либо когда он обязательно должен быть открыт при отключении электропитания системы.
Подходит в большинстве случаев — для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда либо большую часть времени клапан должен быть открыт, либо когда он обязательно должен быть открыт при отключении электропитания системы.
| Параметр
| Значение
|
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла, бензин
|
| Материал | Корпуса: чугун
Уплотнения: EPDM |
| Температура рабочей среды | −10...120°С
|
| Рабочее давление | 0,03...1 МПа
|
| Диаметр условного прохода | 65...150 мм
|
| Присоединение | Фланцевое F2½"...F6" |
| Катушка | S91H, IP65 (Ду=65...100 мм)
Y51H, IP65 (Ду=125...150 мм) |
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В |
| Мощность
| S91H: 20 ВА (АС), 14 Вт (DC)
Y51H: 88 ВА (АС), 60 Вт (DC) |
Модификации:
| Модель | Ду, мм
| Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка |
| AR-YCD2265 FHE
| 65
| 58
| F2½"
| 0,03
| 1
| S91H
|
| AR-YCD2280 FHE
| 80
| 85
| F3"
| |||
| AR-YCD22100 FHE
| 100
| 149
| F4"
| |||
| AR-YCD22125 FHE
| 125
| 170
| F5"
| Y51H
| ||
| AR-YCD22150 FHE
| 150
| 213
| F6"
|

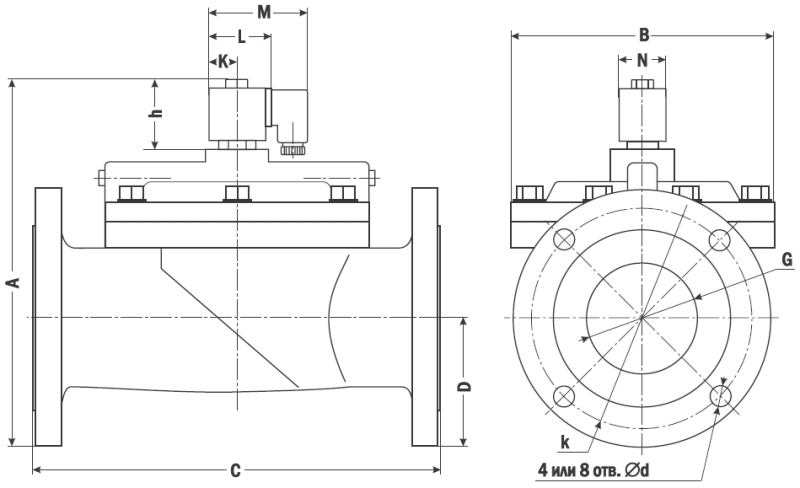

| Габаритные размеры
|
 |
| Размер, мм | AR-YCD2265 | AR-YCD2280 | AR-YCD22100 | AR-YCD22125 | AR-YCD22150 |
| A
| 255 | 290 | 305 | 410 | 430 |
| B
| 175 | 195 | 230 | 350 | 360 |
| C | 250 | 275 | 350 | 450 | 450 |
| D | 92,5 | 99 | 107,5 | 250 | 290 |
| G
| 2½"
| 3" | 4" | 5" | 6" |
| K | 22 | 22 | 22 | 22 | 44 |
| L | 47,5 | 49 | 47,5 | 51 | 96 |
| M | 75 | 76 | 75 | 75 | 130 |
| N | 35 | 38 | 35 | 38 | 83
|
| d
| 17 | 17,5 | 18 | 18 | 21 |
| k | 128 | 142 | 180 | 190 | 218 |
| h | 58 | 58 | 58 | 75 | 110 |
| Кол-во отверстий | 4
| 4
| 8
| 8
| 8
|
| Вес, кг | 18 | 22,4 | 32,2 | 44 | 58 |
Версия: 2014-08-28-КВА
