AR-2W12
Описание прибора
Стоимость: 7681 ... 36798
р.
Срок поставки: Со склада

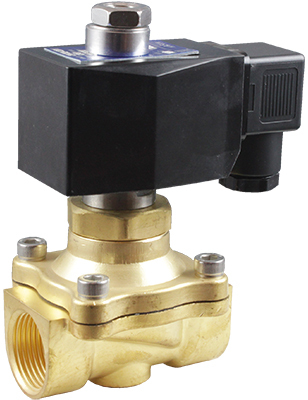

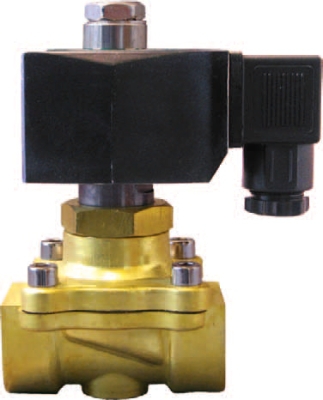

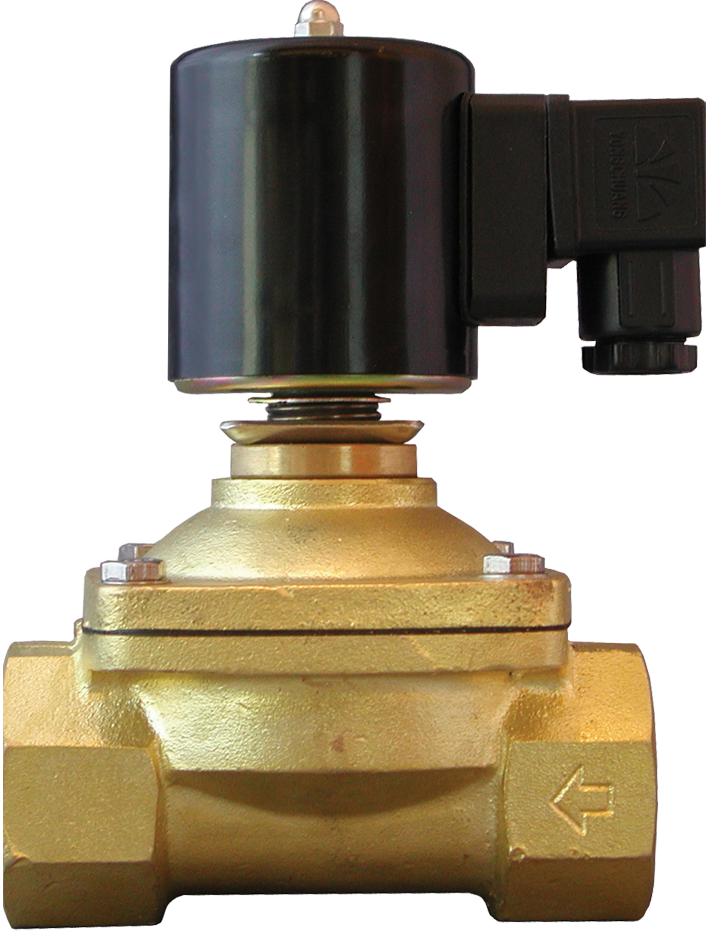

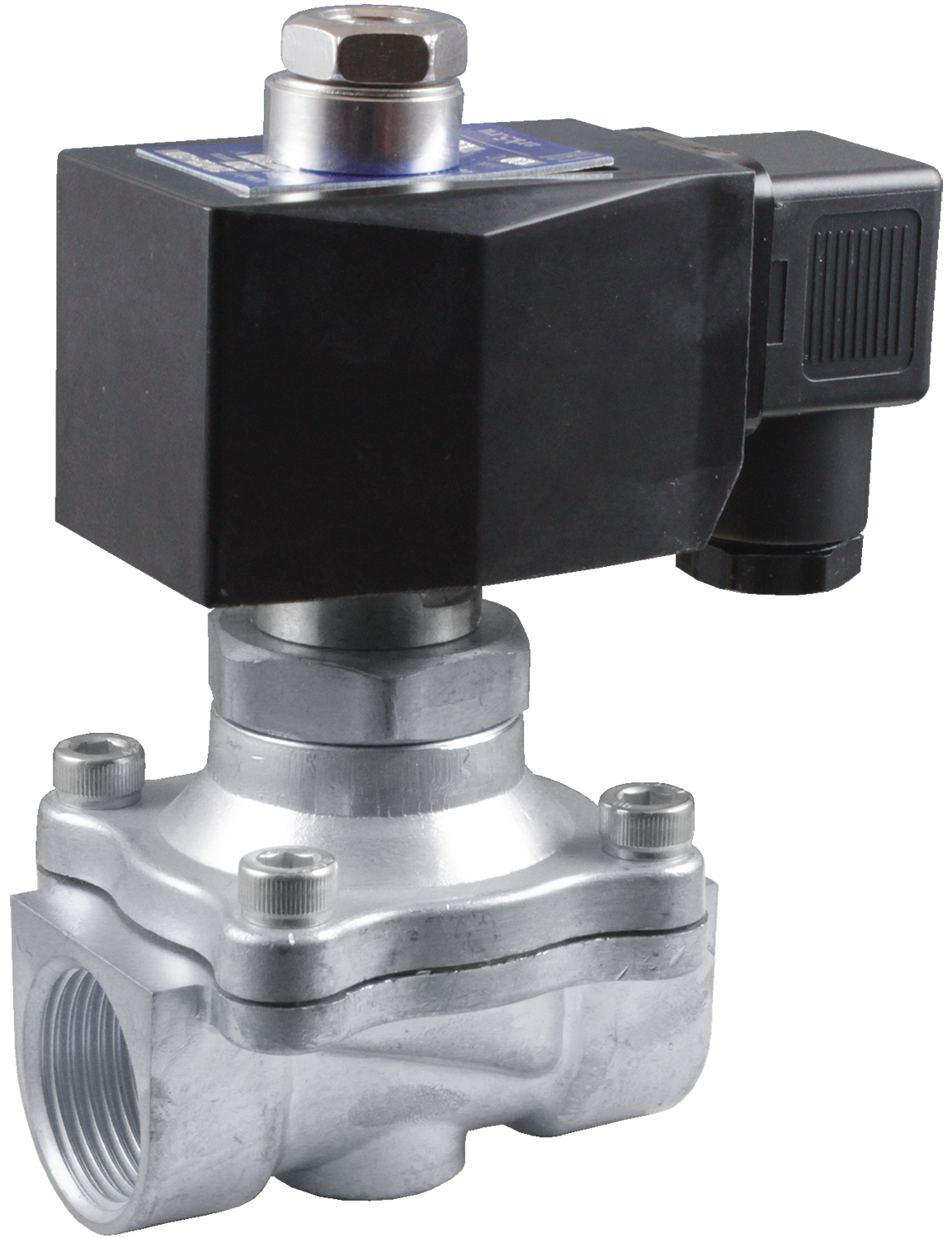

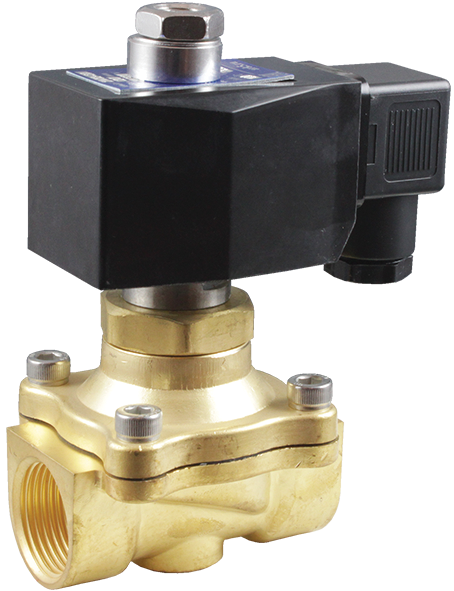

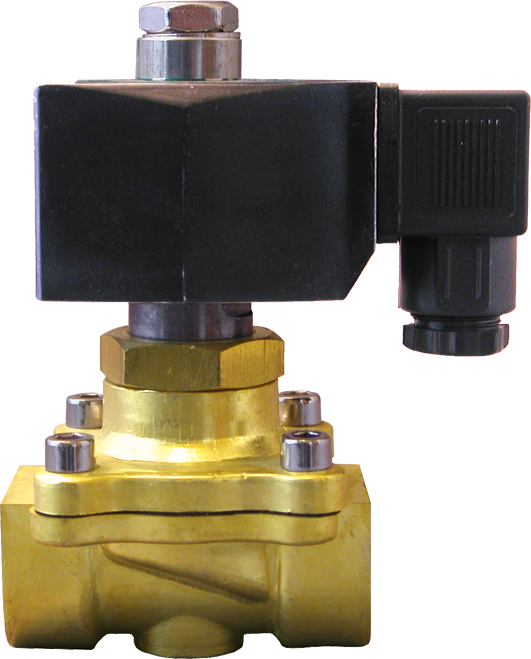

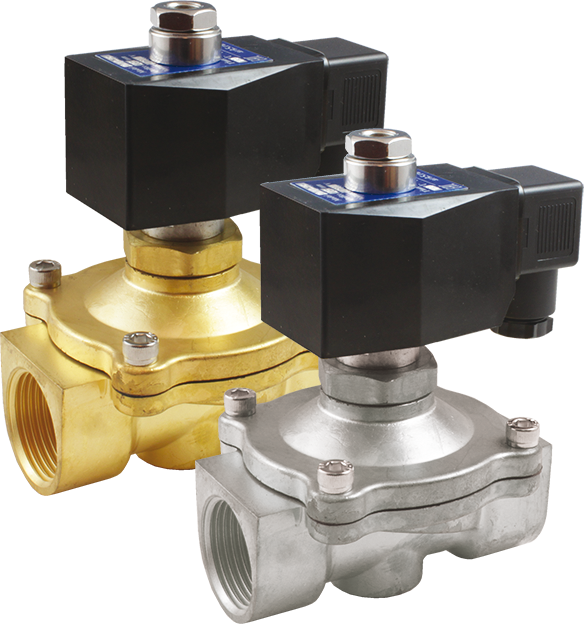

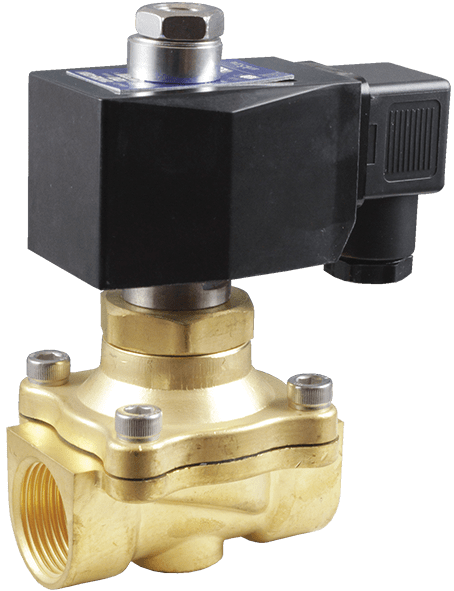

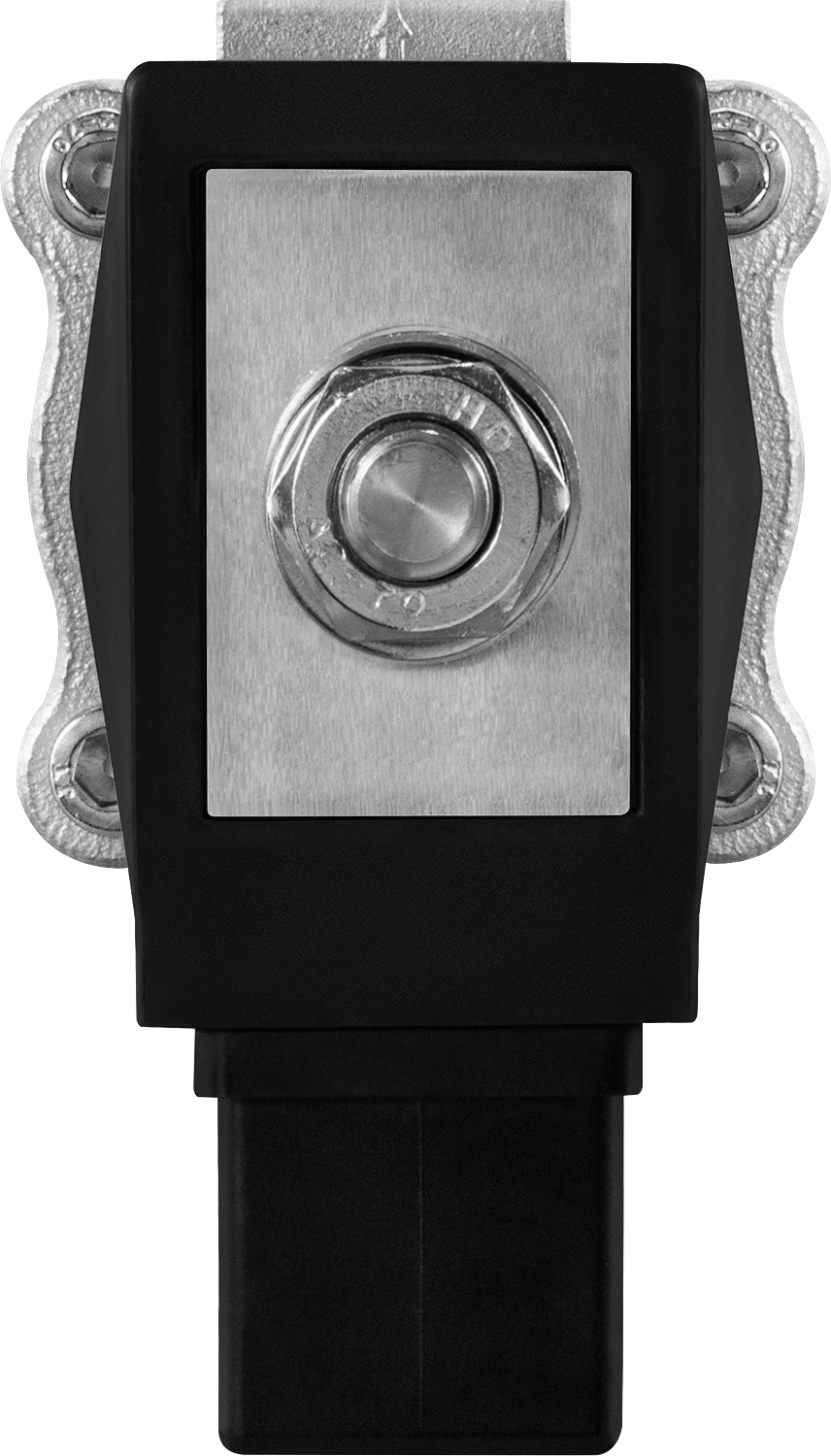

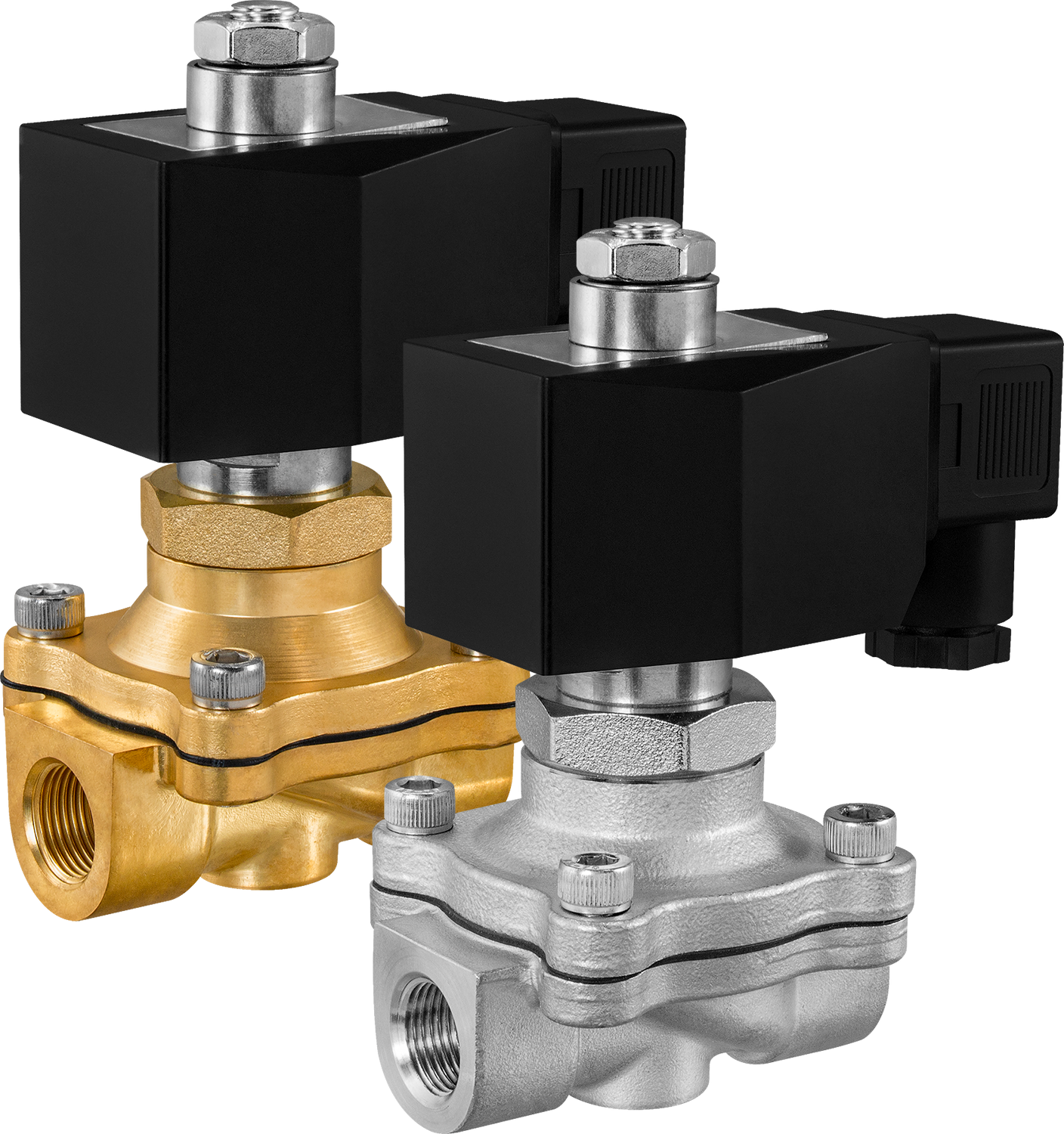

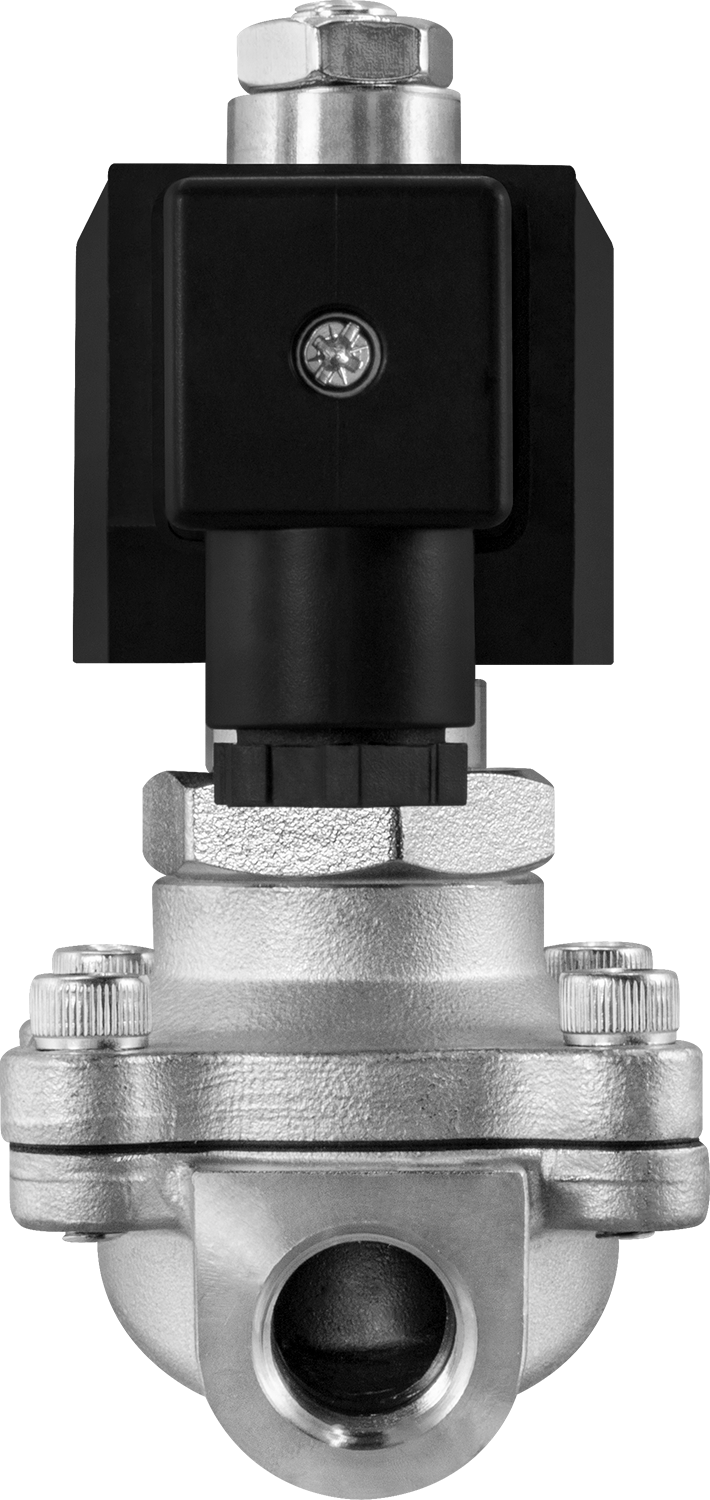

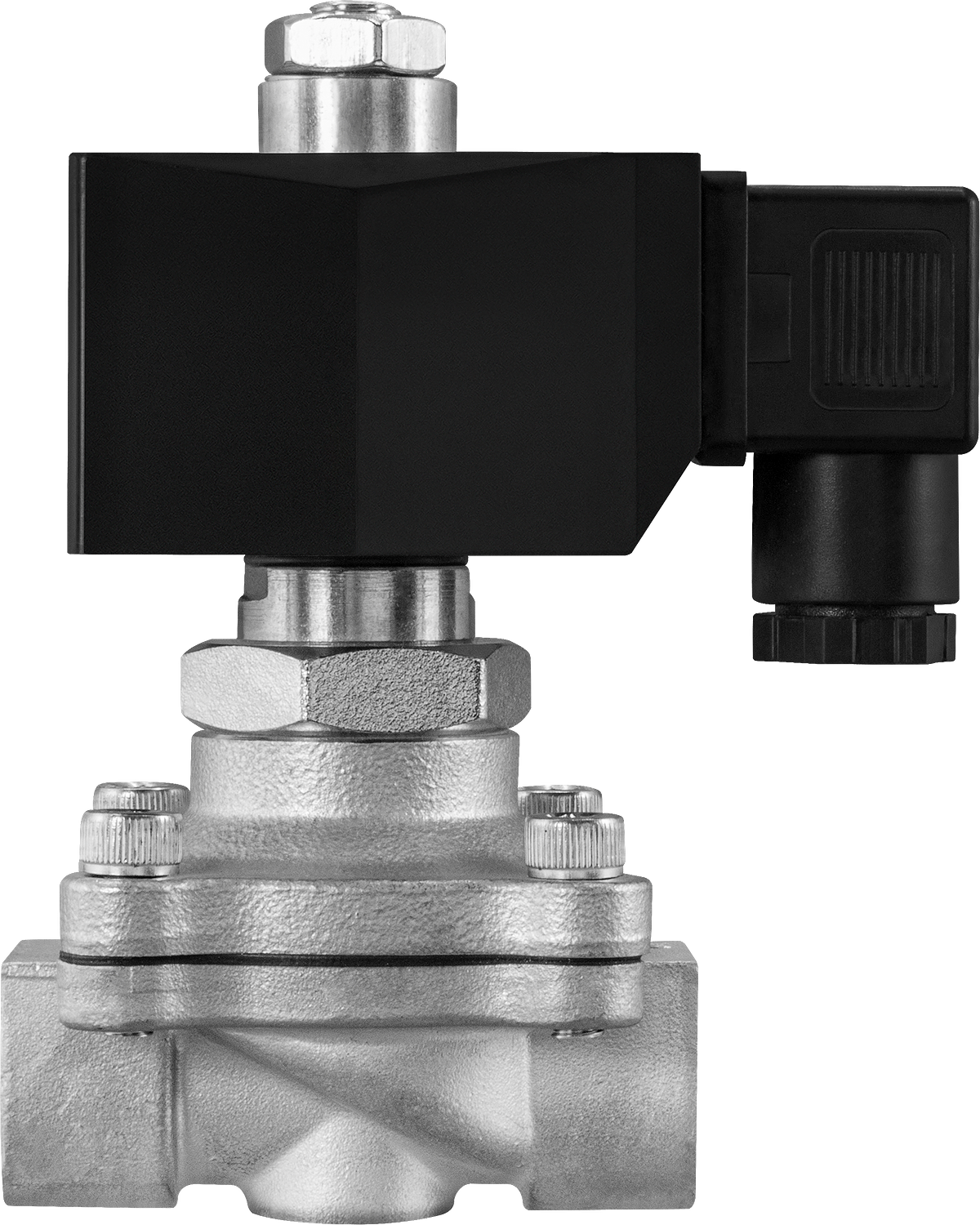

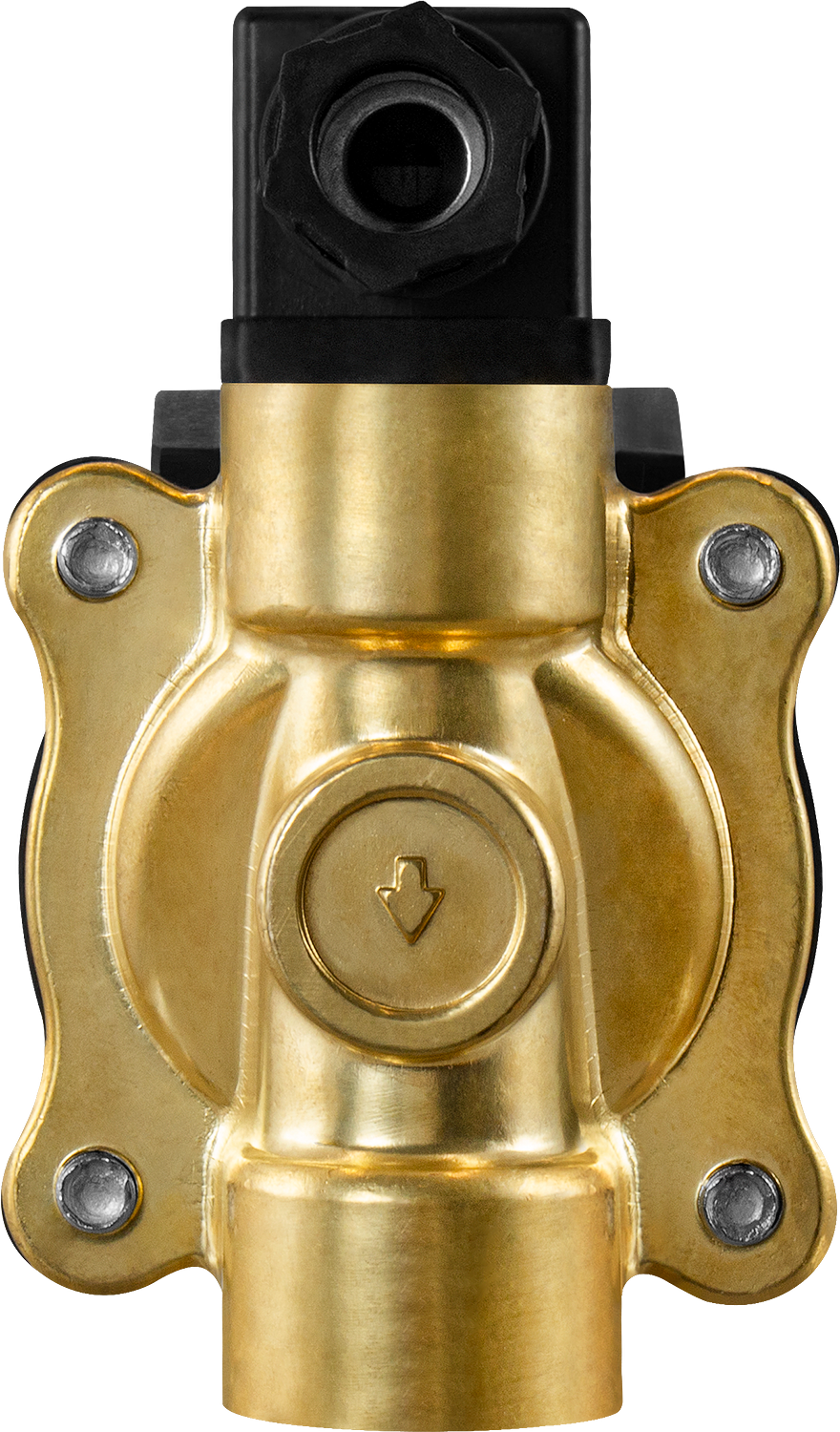

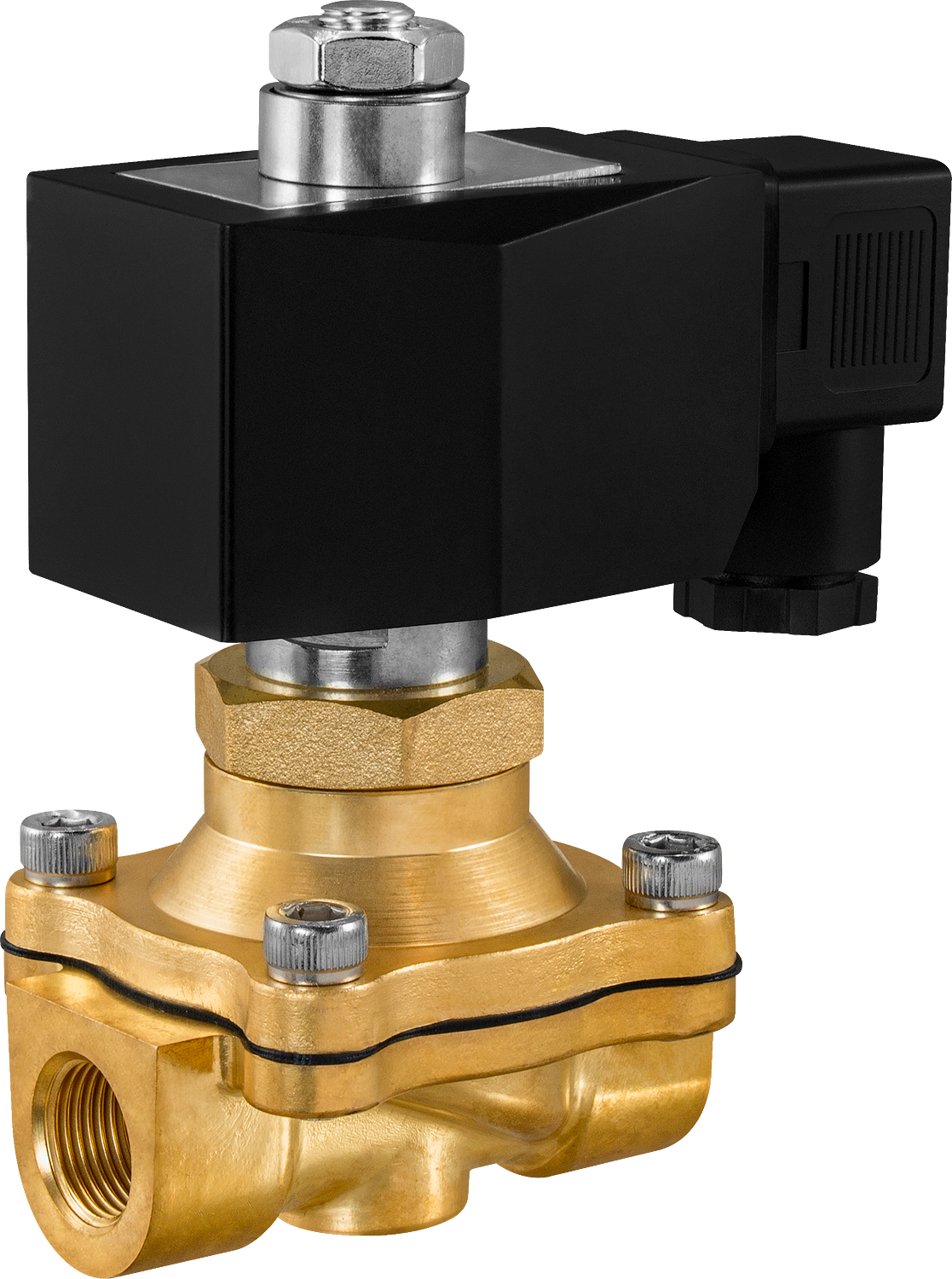

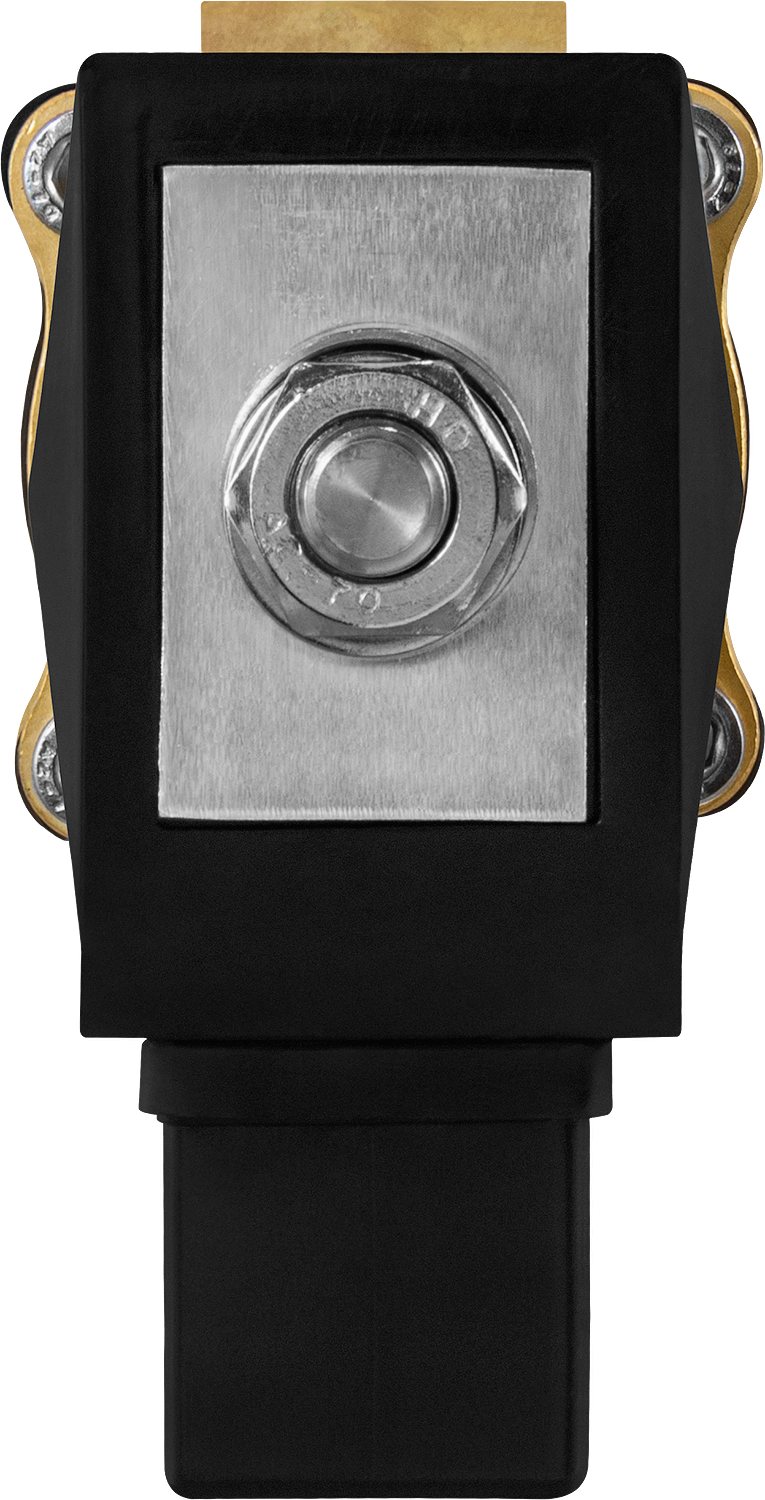

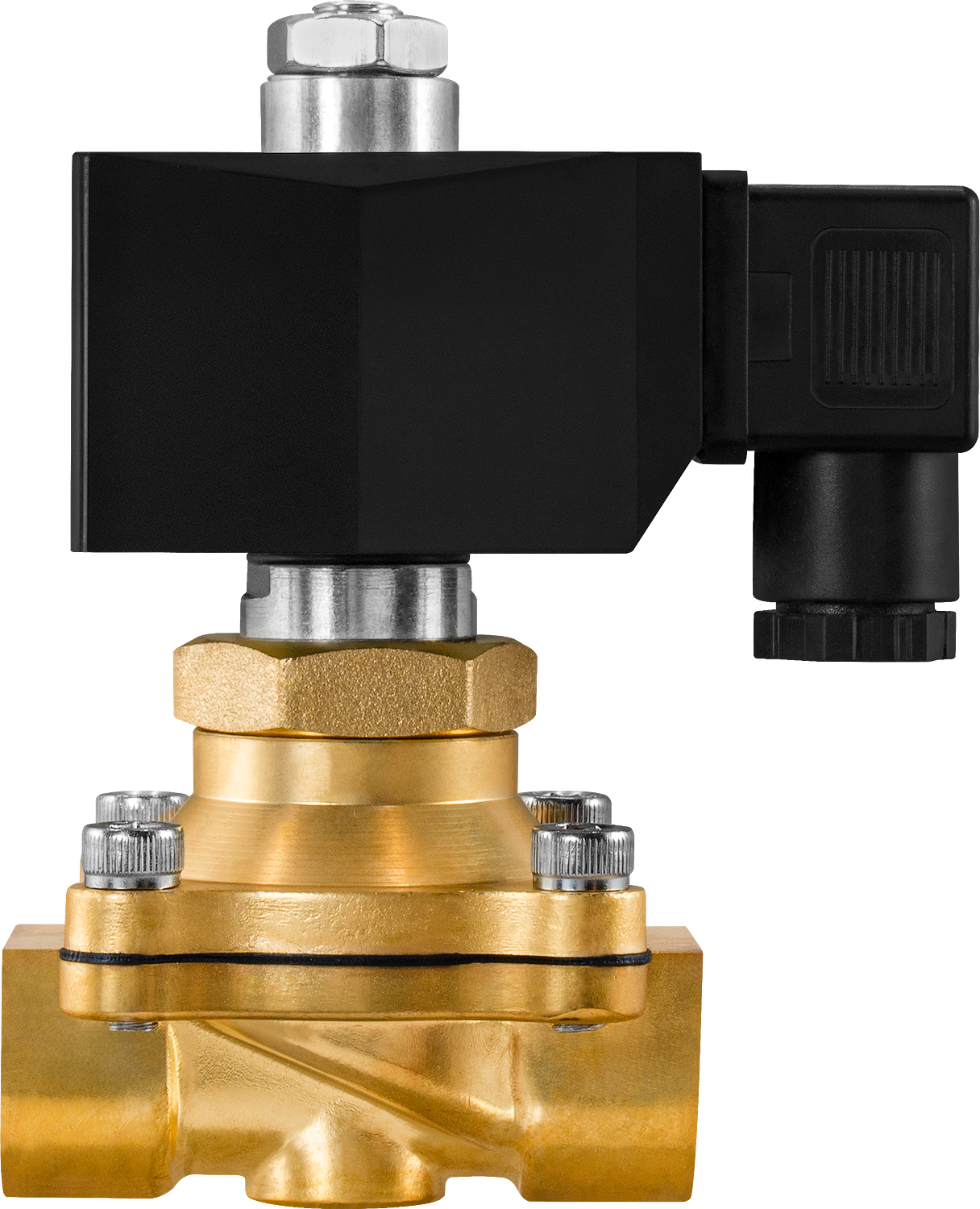

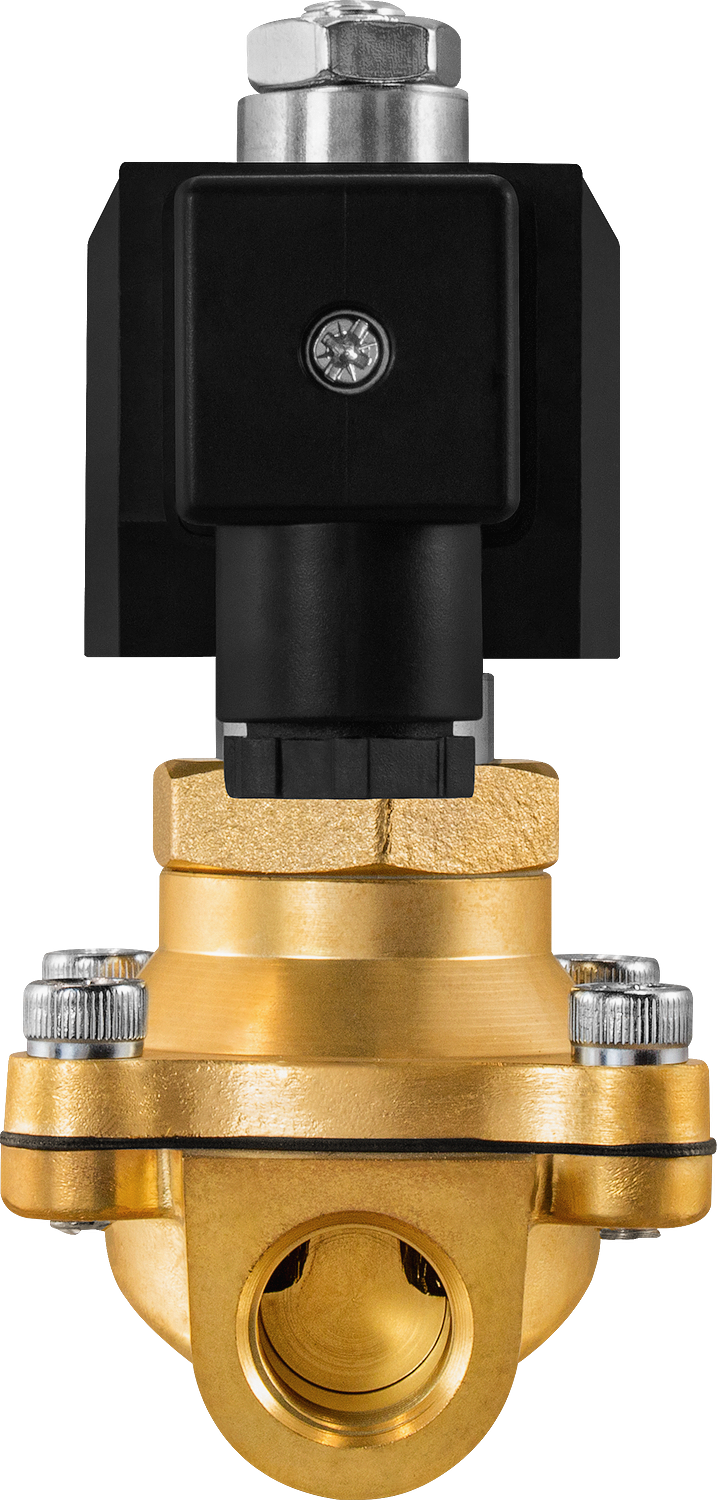

Клапан соленоидный нормально открытый прямого действия с диафрагмой AR-2W12 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Технические характеристики:
Модификации:
Версия: 2014-08-29-КВА
Особенности:
- Cрабатывание при нулевом давлении

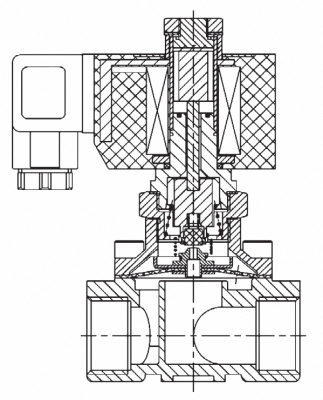

ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Нормально открытый соленоидный клапан — это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подачи напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения — клапан будет открыт.
Подходит в большинстве случаев — для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда либо большую часть времени клапан должен быть открыт, либо когда он обязательно должен быть открыт при отключении электропитания системы.
Подходит в большинстве случаев — для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда либо большую часть времени клапан должен быть открыт, либо когда он обязательно должен быть открыт при отключении электропитания системы.
| Параметр
| Значение
|
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла, спирт
|

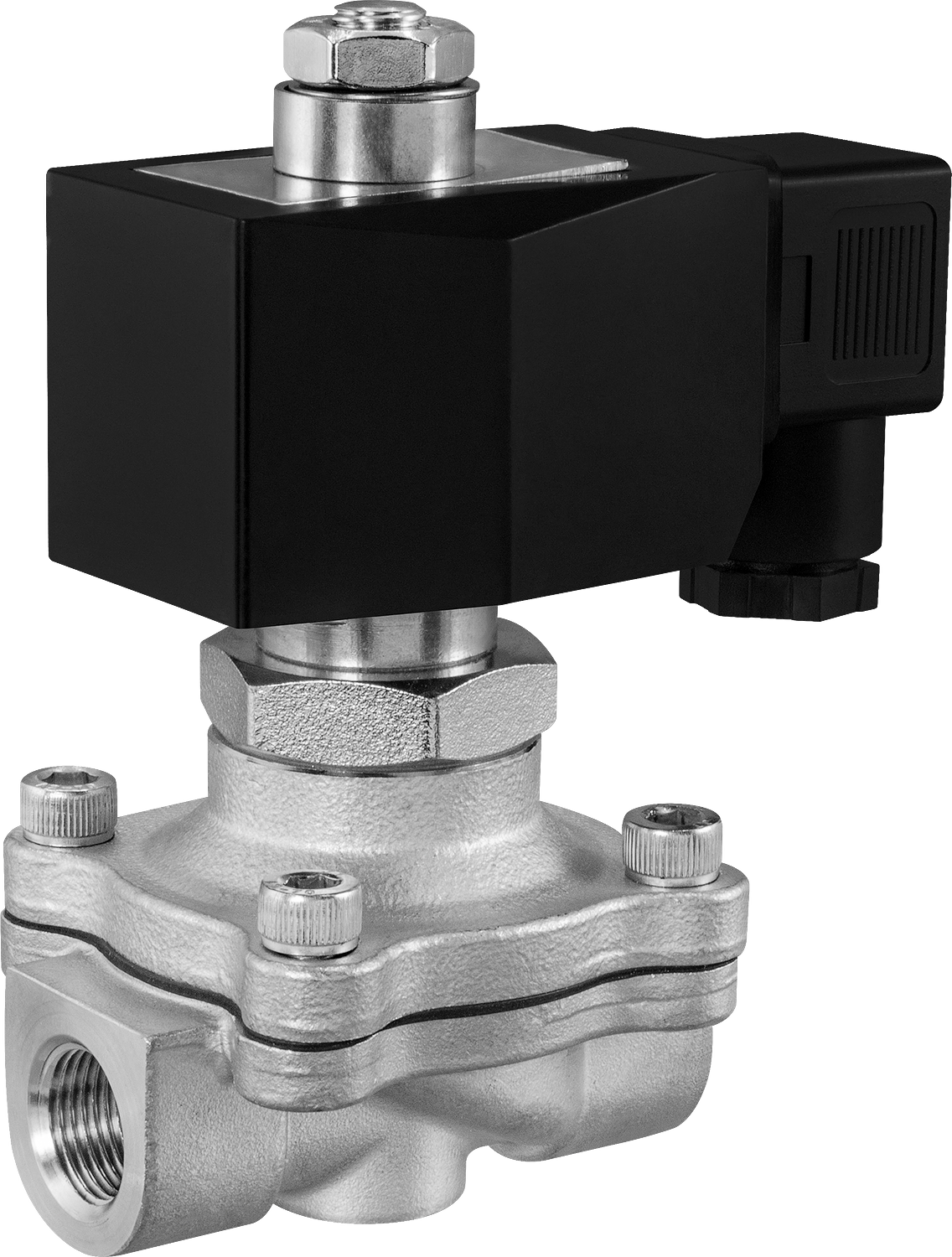

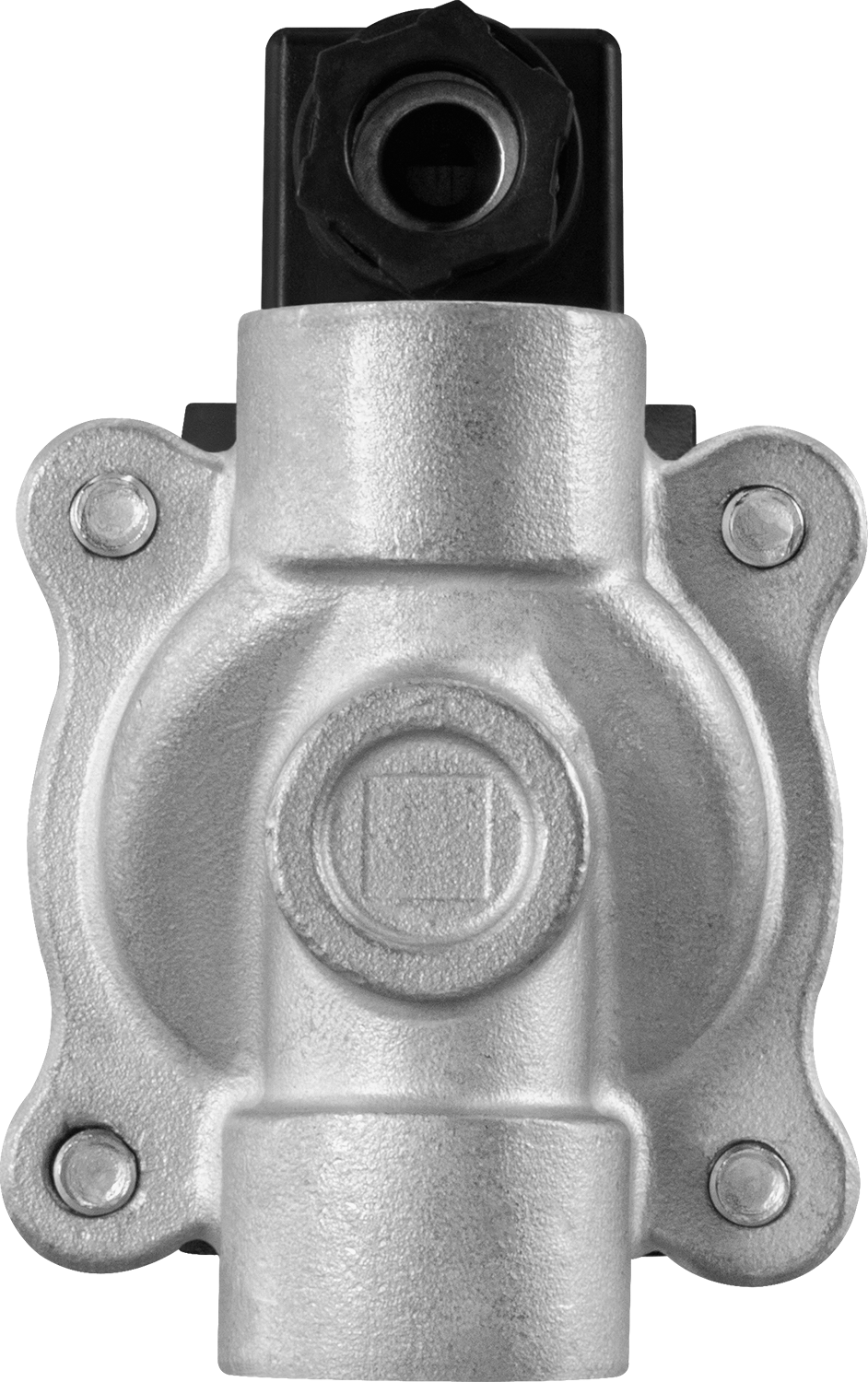

| Материал | Корпуса: латунь, нержавеющая сталь
Уплотнения: VITON, EPDM |
| Температура рабочей среды | −10...120°С
|
| Рабочее давление | 0...1 МПа
|
| Диаметр условного прохода | 12...50 мм
|
| Присоединение | Резьбовое G⅜"...G2" |
| Катушка | S51H, IP65 (Ду=12...25 мм)
Y21H, Y71H; IP65 (Ду=32...50 мм) |
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В |
| Мощность
| S51H: 40 ВА (АС), 30 Вт (DC)
Y21H, Y71H: 28 ВА (АС), 20 Вт (DC) |
Модификации:
| Модель | Ду, мм
| Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка
|
| AR-2W1212 GXX
| 12
| 3,8
| G⅜"
| 0
| 1
| S51H
|
| AR-2W1215 GXX | 15
| 3,8
| G½"
| |||
| AR-2W1220 GXX | 20
| 8
| G¾"
| |||
| AR-2W1225 GXX | 25 | 10
| G1" | |||
| AR-2W1232 GXX | 32
| 20
| G1¼"
| Y21H, Y71H
| ||
| AR-2W1240 GXX | 40
| 25
| G1½"
| |||
| AR-2W1250 GXX | 50
| 41
| G2"
|

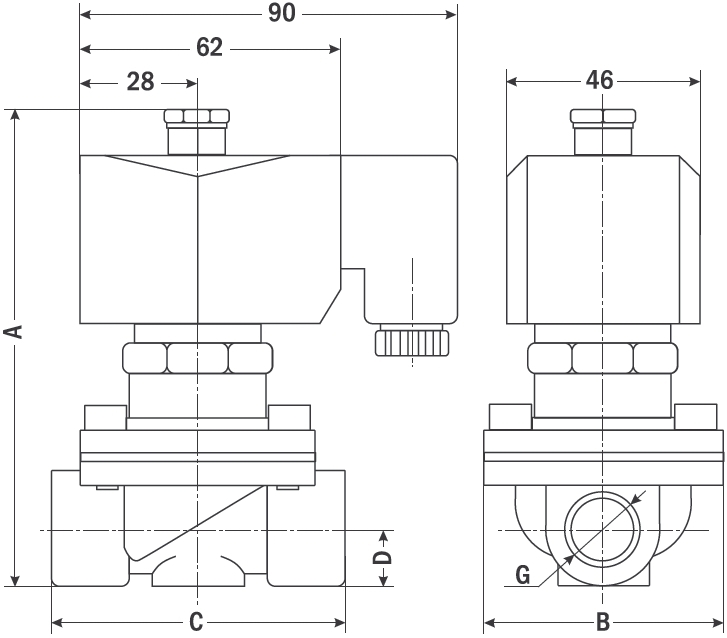

| Габаритные размеры для Ду=12...25 мм |
 |
| Размер, мм
| AR-2W1212
| AR-2W1215
| AR-2W1220
| AR-2W1225
| ||||
| Материал корпуса
| Латунь
| Сталь
| Латунь
| Сталь
| Латунь
| Сталь
| Латунь
| Сталь
|
| A
| 118
| 122
| 118
| 122
| 125
| 130
| 138
| 138
|
| B
| 58
| 55
| 58
| 55
| 55
| 55
| 72
| 72
|
| C
| 67
| 69
| 67
| 69
| 69
| 72
| 98
| 98
|
| D
| 12
| 13
| 12
| 13
| 17
| 15
| 19
| 19
|
| G
| ⅜"
| ½"
| ¾"
| 1"
| ||||
| Вес, кг
| 0,85
| 0,8
| 0,91
| 0,95
| 0,99
| 0,99
| 1,473
| 1,3
|

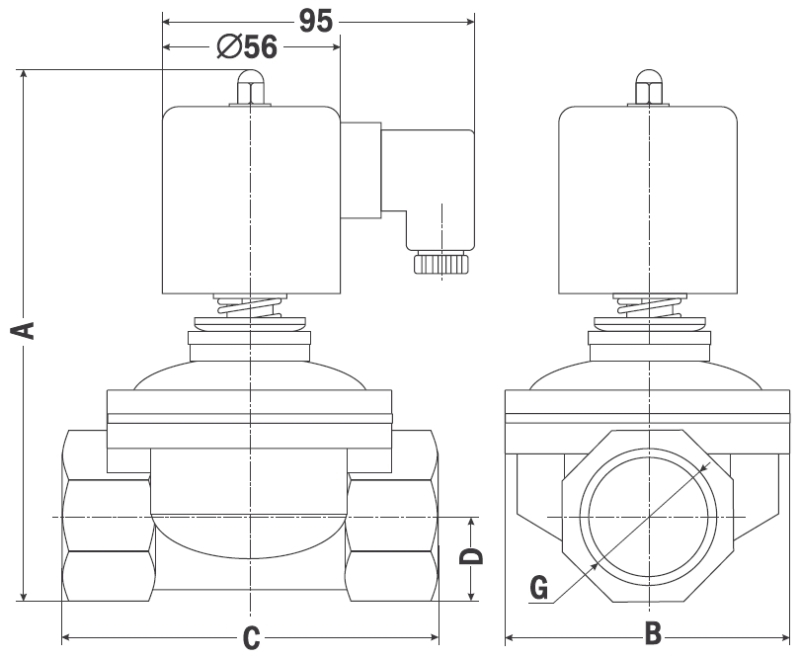

| Габаритные размеры для Ду=32...50 мм |
 |
| Размер, мм
| AR-2W1232
| AR-2W1240
| AR-2W1250
| |||
| Материал корпуса
| Латунь
| Сталь
| Латунь
| Сталь
| Латунь
| Сталь
|
| A
| 167
| 162
| 175
| 175
| 193
| 195
|
| B
| 85
| 86
| 95
| 95
| 120
| 125
|
| C
| 114
| 117
| 122
| 122
| 161
| 170
|
| D
| 25
| 23
| 30
| 30
| 36
| 36
|
| G
| 1¼"
| 1½" | 2"
| |||
| Вес, кг
| 2,12
| 1,95
| 2,62
| 2,4
| 3,55
| 4,28
|
Версия: 2014-08-29-КВА
