AR-YCP32
Описание прибора
Стоимость: 14959 ... 41576
р.
Срок поставки: Со склада

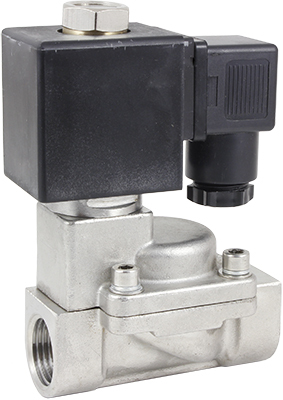

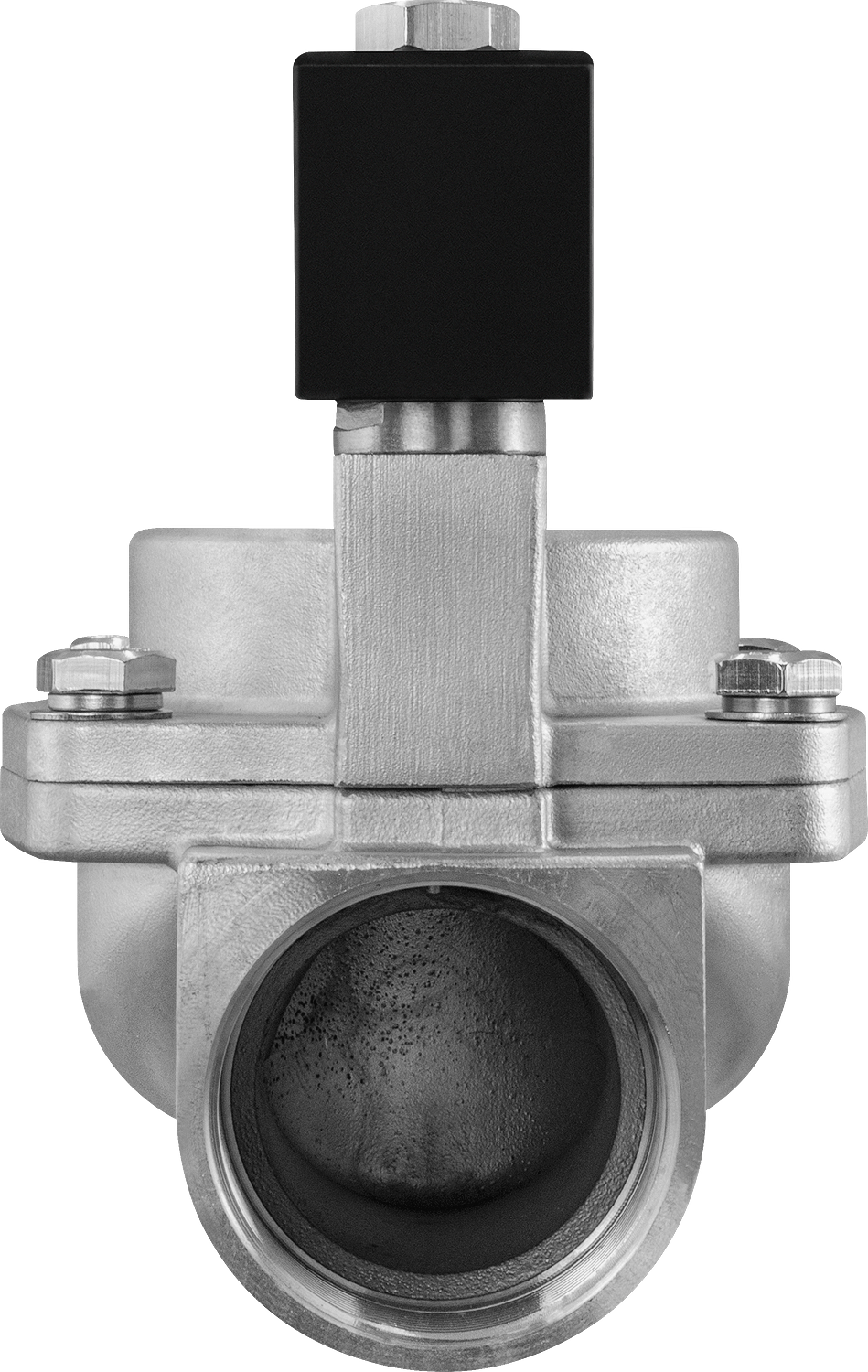

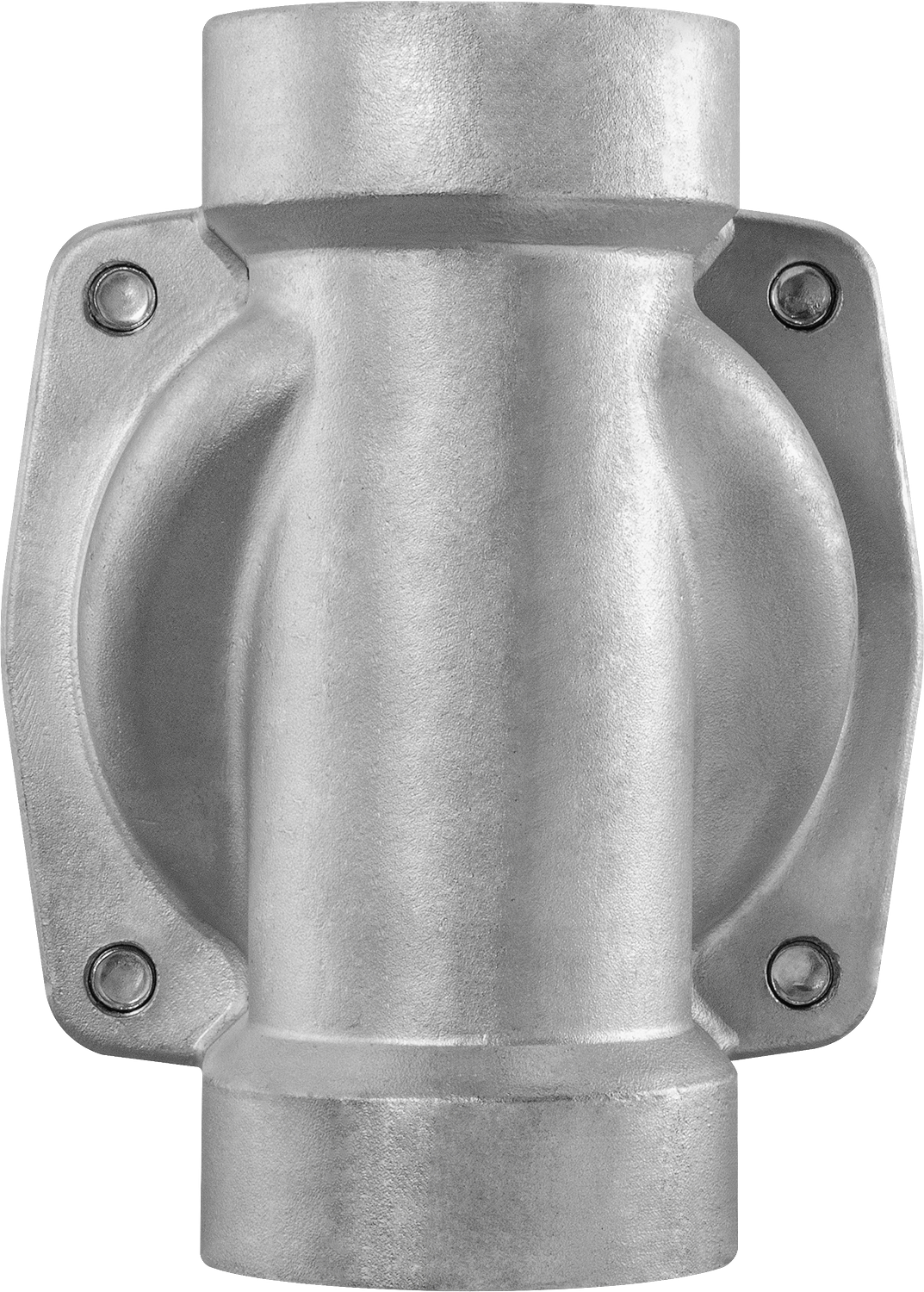

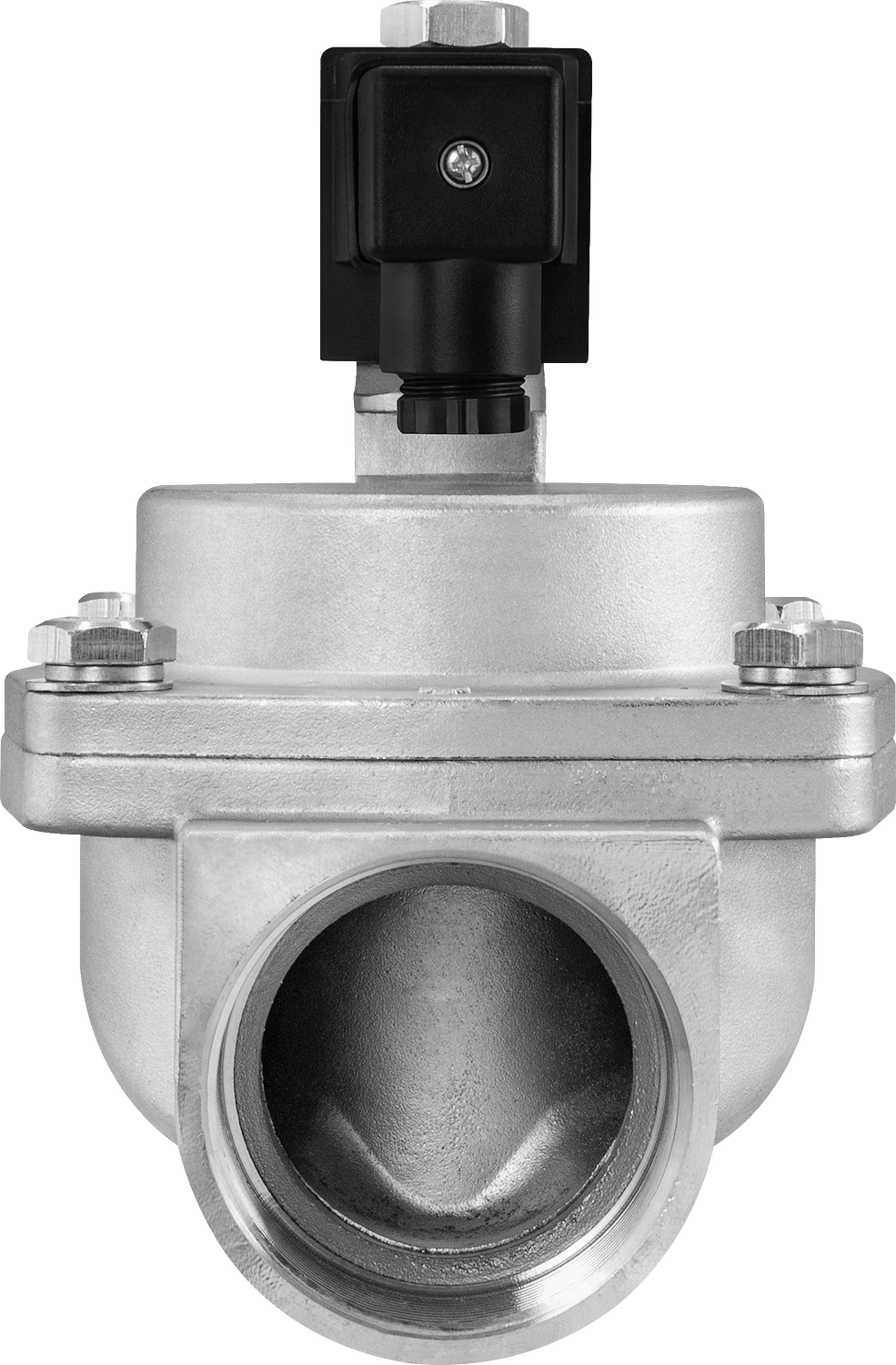

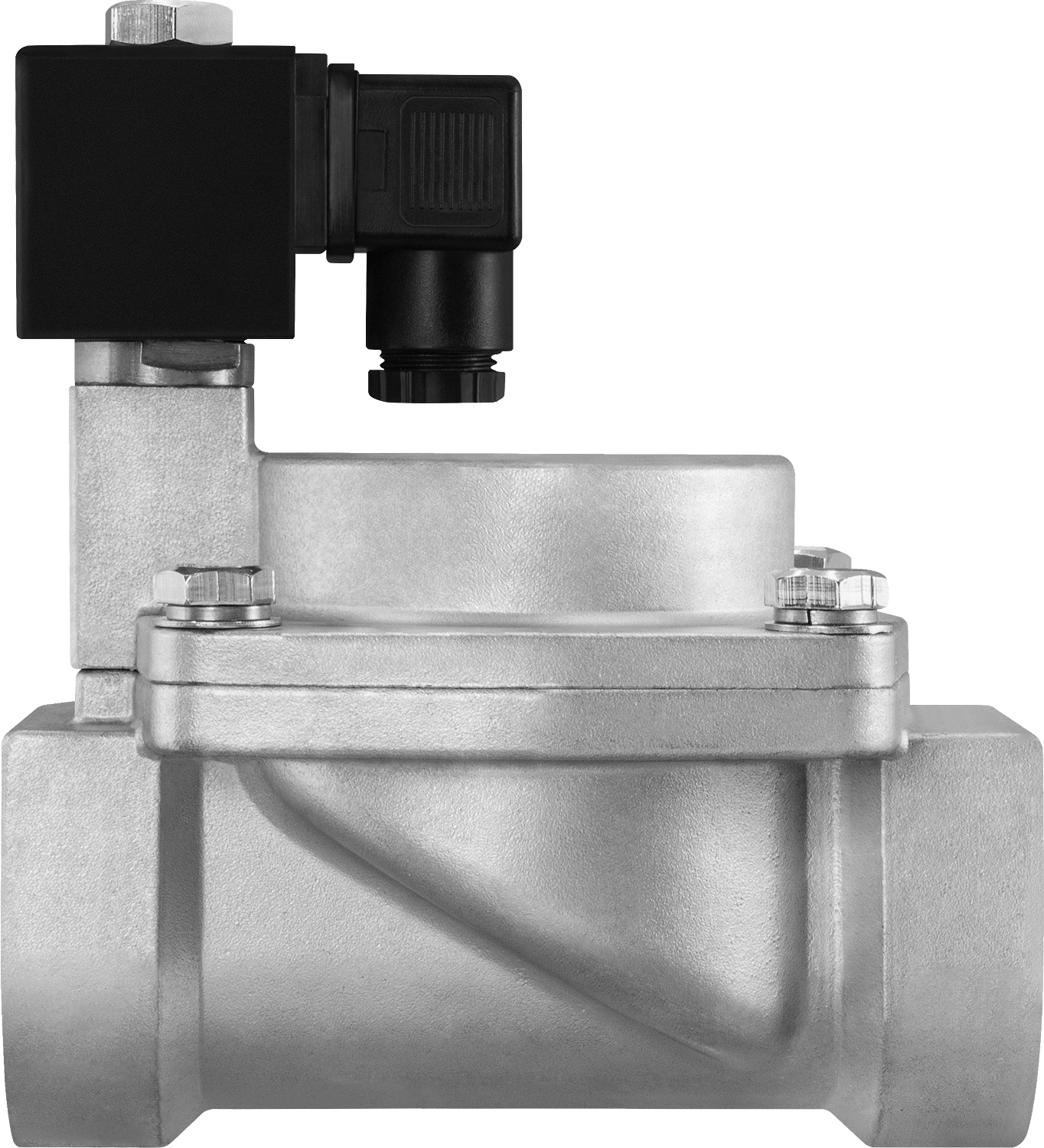

Клапан соленоидный нормально открытый непрямого действия с поршнем, для пара AR-YCP32 предназначен для управления потоком рабочей среды в трубопроводе Особенности:
Технические характеристики:
Модификации:
Версия: 2014-08-28-КВА
- Конструктивная защита трубопровода от гидравлических ударов
- Долгий срок службы уплотнителя в среде пара
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Нормально открытый соленоидный клапан — это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подачи напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения — клапан будет открыт.
Подходит в большинстве случаев — для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда либо большую часть времени клапан должен быть открыт, либо когда он обязательно должен быть открыт при отключении электропитания системы.
Подходит в большинстве случаев — для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда либо большую часть времени клапан должен быть открыт, либо когда он обязательно должен быть открыт при отключении электропитания системы.
| Параметр
| Значение
|
| Рабочая среда | Пар, вода, горячая вода, масла, спирт |
| Материал | Корпуса: нержавеющая сталь
Уплотнения: PTFE |
| Температура рабочей среды | −20...180°С |
| Рабочее давление | 0,05…1,6 MПa |
| Диаметр условного прохода | 12...50 мм |
| Присоединение | Резьбовое G⅜"...G2"
|
| Катушка | S21H, IP65
|
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В |
| Мощность
| 22 ВА (АС), 15 Вт (DC) |
Модификации:
| Модель | Ду, мм
| Kv, м³/ч
| Присоединение
| Pmin , МПа
| Pmax , МПа
| Катушка
|
| AR-YCP3212 GSP
| 12
| 3,8
| G⅜"
| 0,05 | 1,6 | S21H
|
| AR-YCP3215 GSP
| 15
| 3,8
| G½"
| |||
| AR-YCP3220 GSP
| 20
| 8
| G¾"
| |||
| AR-YCP3225 GSP
| 25
| 10
| G1"
| |||
| AR-YCP3232 GSP
| 32
| 20
| G1¼"
| |||
| AR-YCP3240 GSP
| 40
| 25
| G1½"
| |||
| AR-YCP3250 GSP
| 50
| 41
| G2"
|

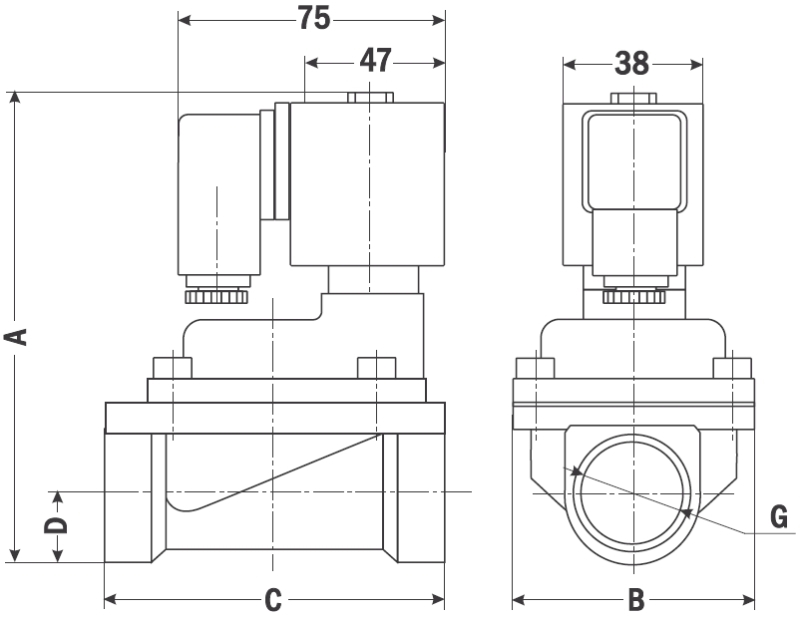

| Габаритные размеры |
 |
| Размер, мм
| AR-YCP3212
| AR-YCP3215 | AR-YCP3220 | AR-YCP3225 | AR-YCP3232 | AR-YCP3240 | AR-YCP3250 |
| A
| 113
| 113 | 127 | 140 | 151 | 151 | 165 |
| B | 48
| 48 | 60 | 72 | 95 | 95 | 121 |
| C | 75
| 75 | 84 | 102 | 129 | 129 | 153 |
| D
| 13,5 | 13,5 | 15 | 20 | 28 | 28 | 34 |
| G | ⅜"
| ½" | ¾" | 1" | 1¼" | 1½" | 2" |
| Вес, кг | 0,81
| 0,81 | 1,12 | 1,47 | 2,67 | 2,46 | 3,59 |
Версия: 2014-08-28-КВА
