AR-ZCM

Описание прибора
Стоимость: 6934 ... 32294 р.         Срок поставки: Со склада

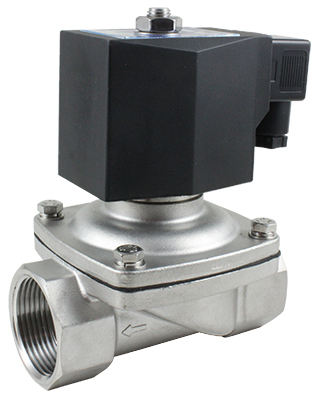

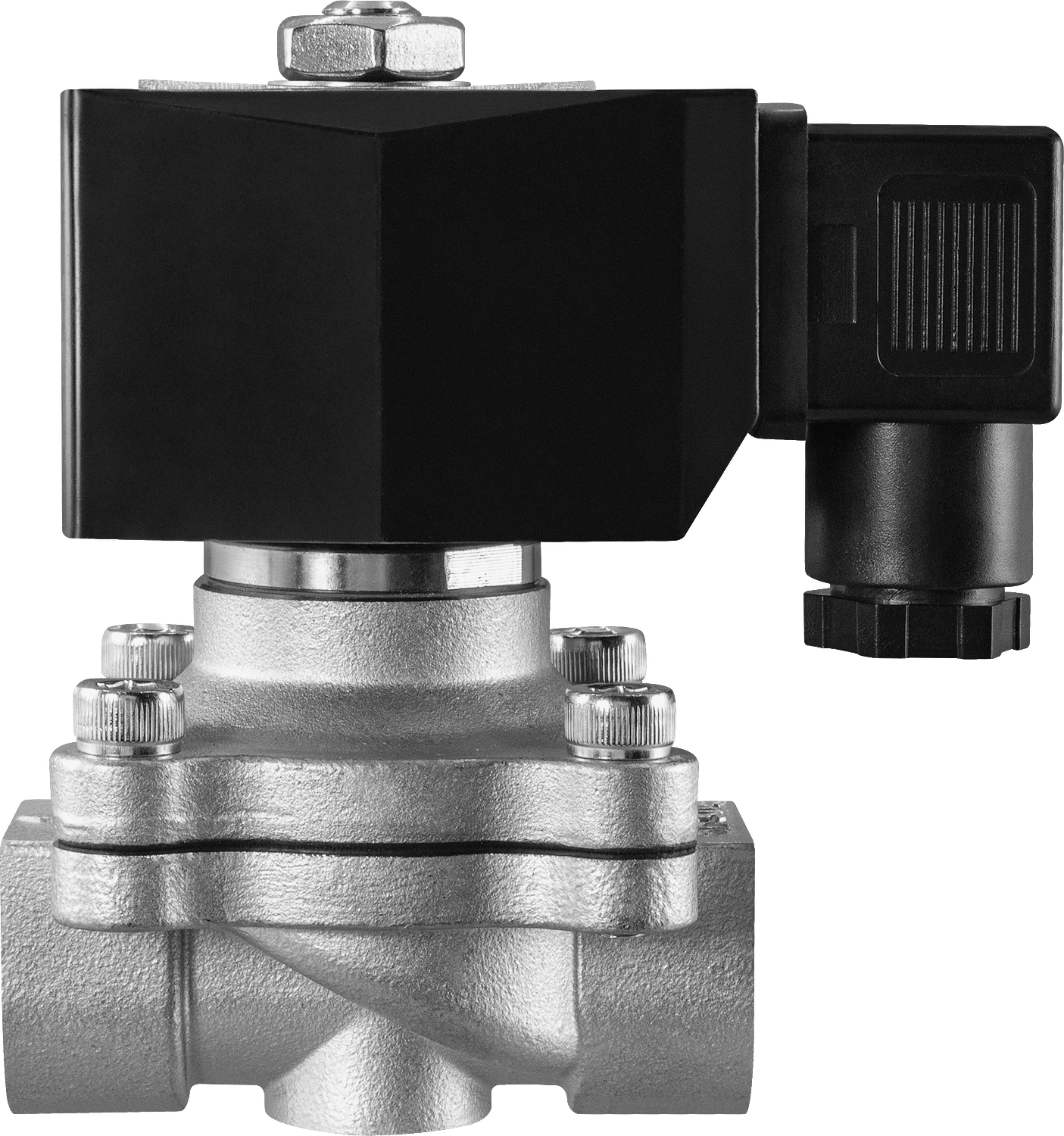

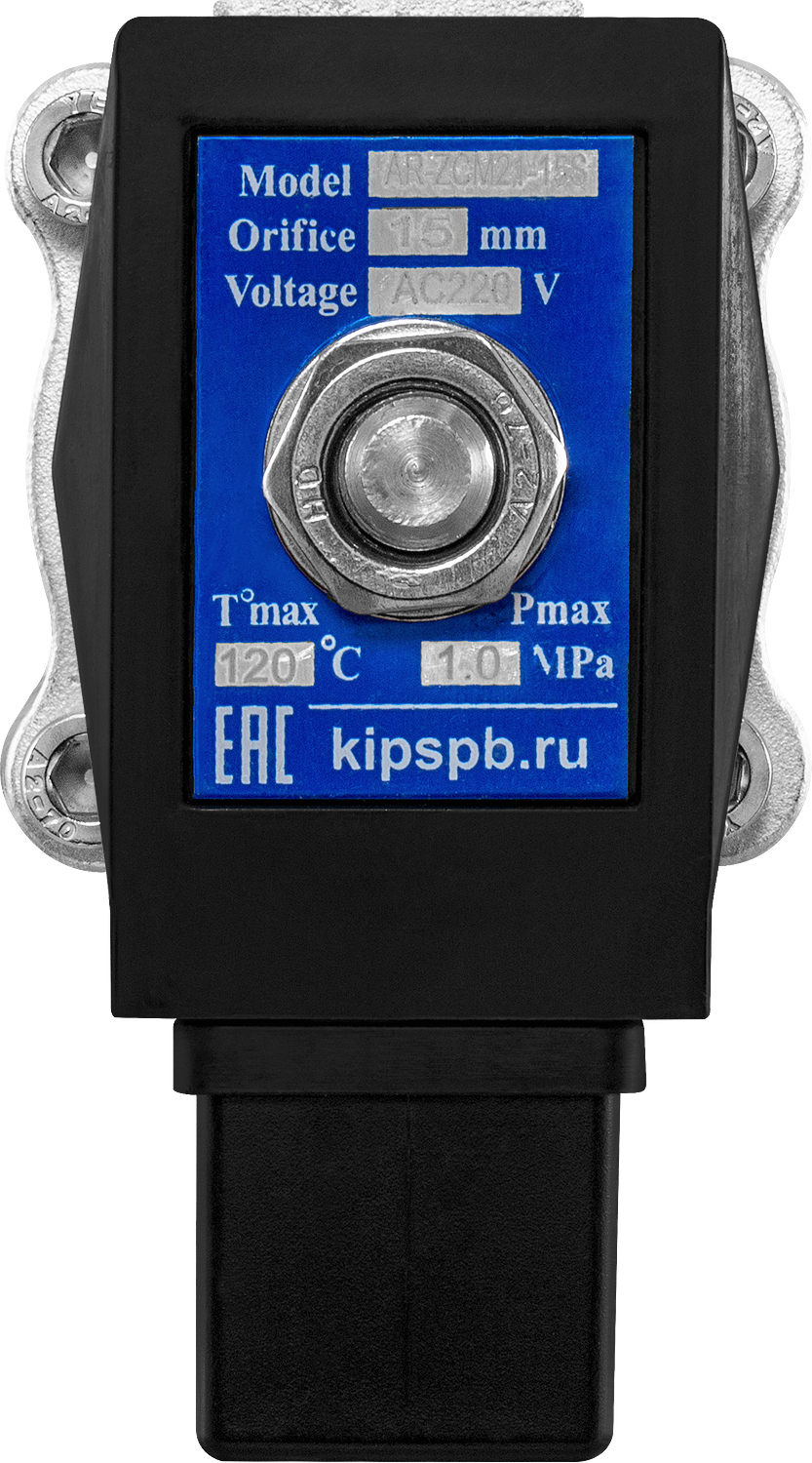

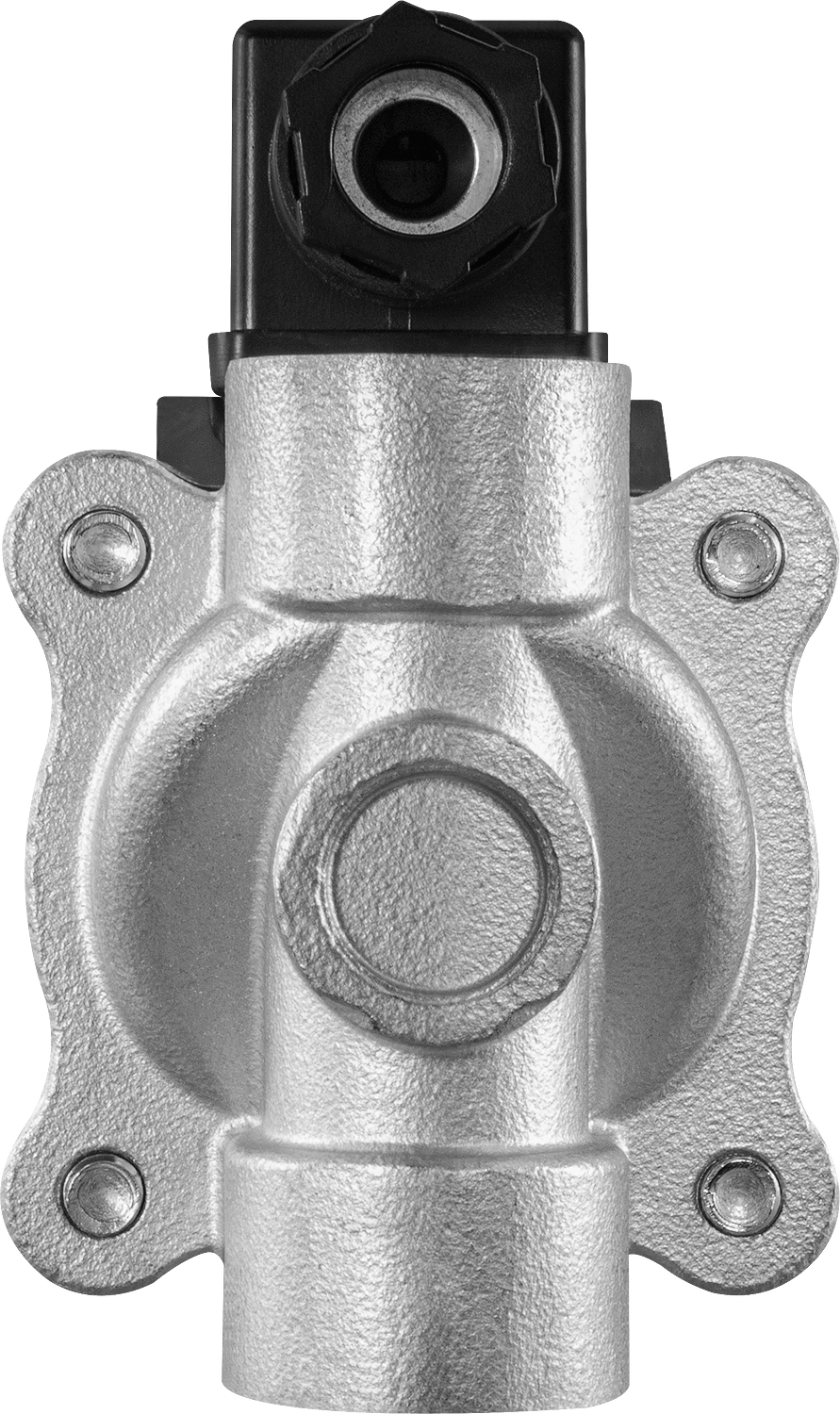

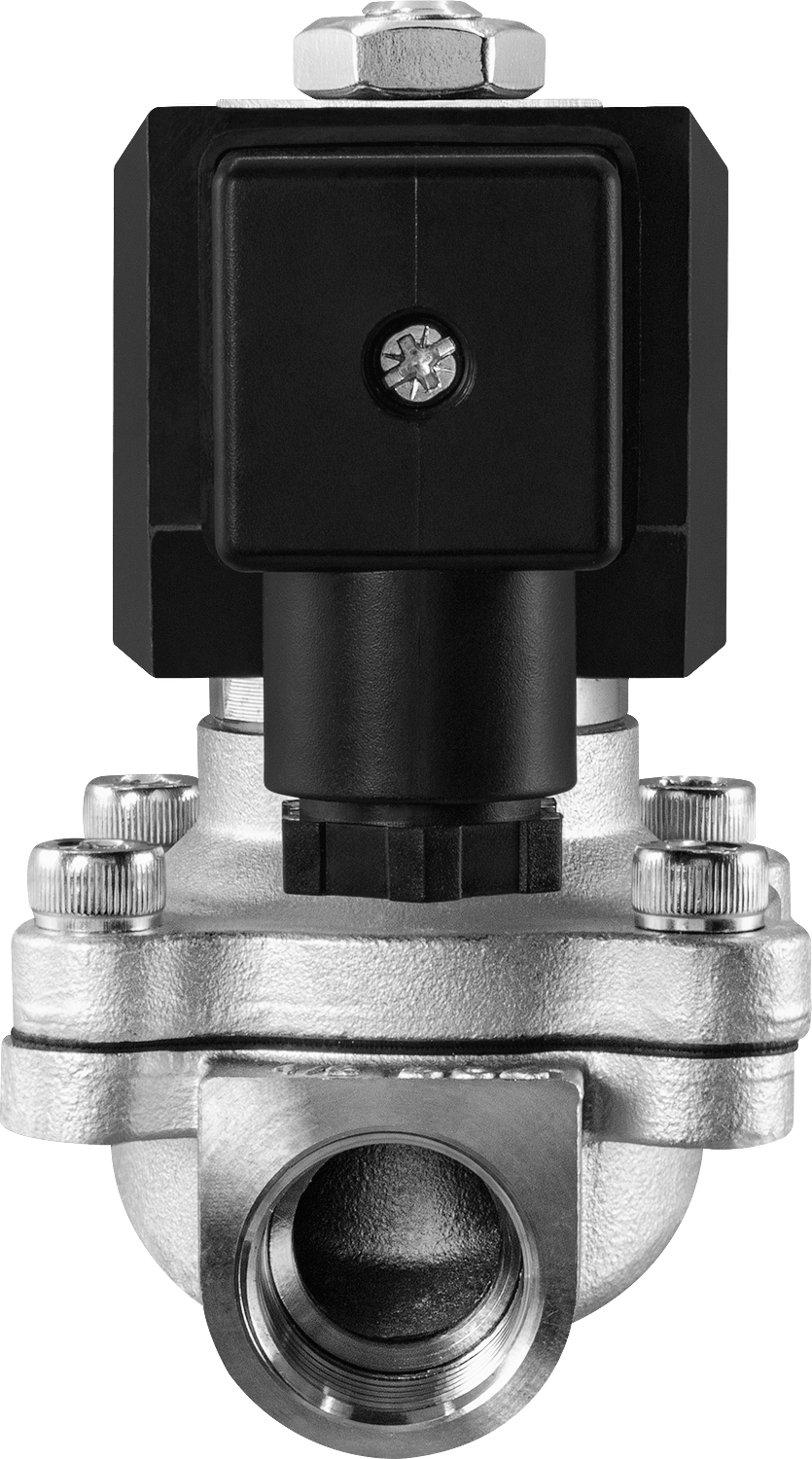

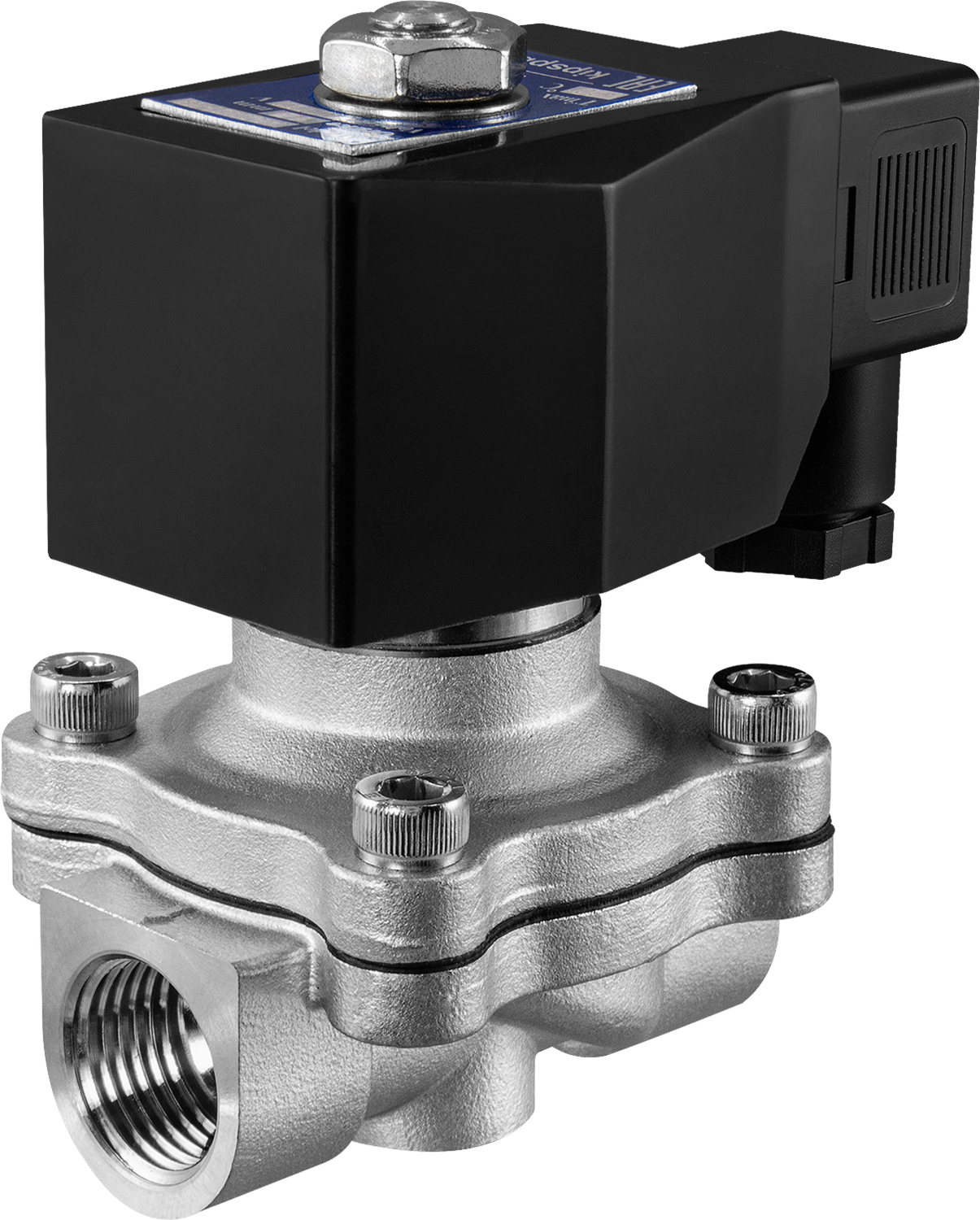

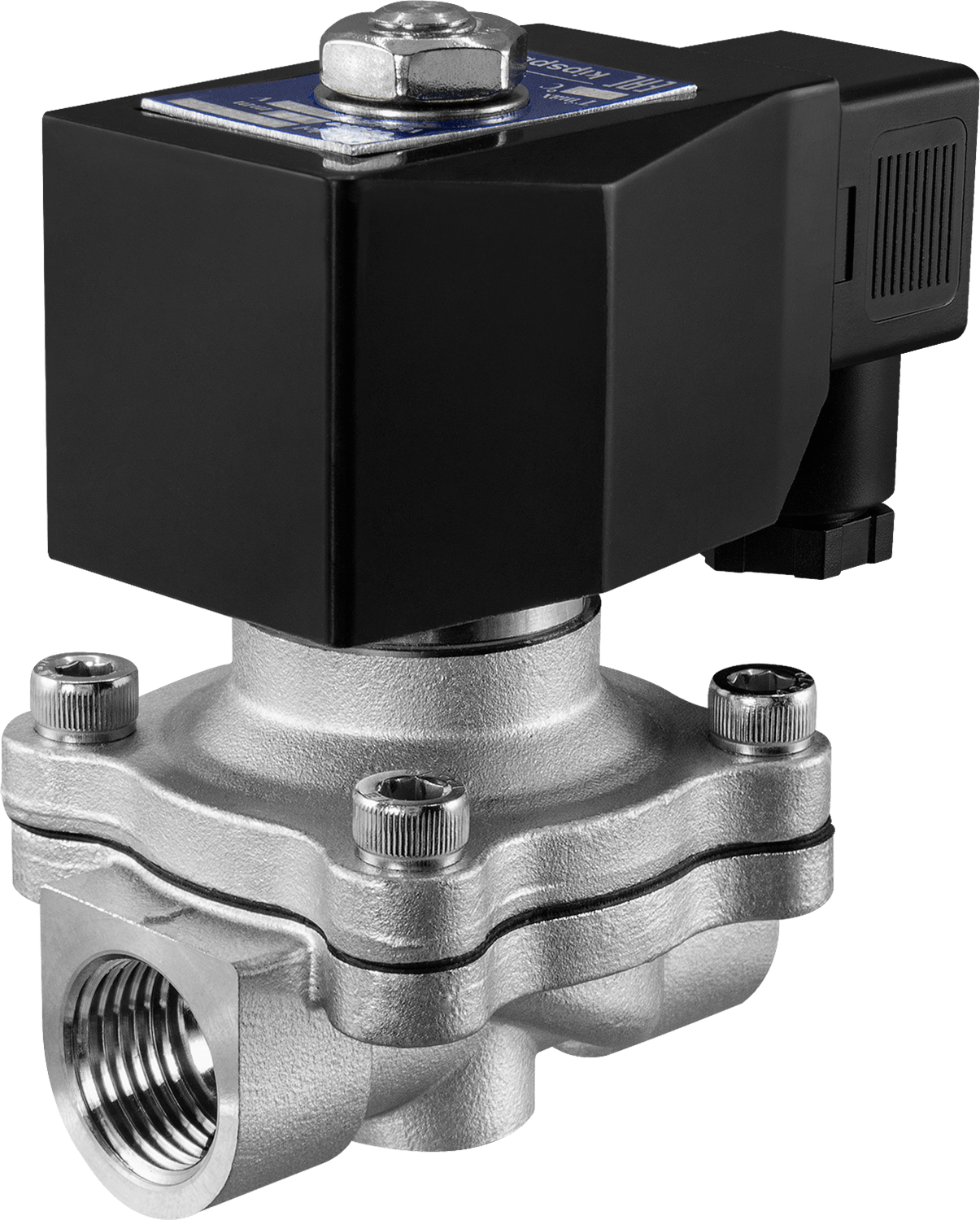

Клапан соленоидный нормально закрытый прямого действия с диафрагмой, для природного газа AR-ZCM предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
  • Возможность срабатывания при нулевом давлении
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подаётся. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения - клапан будет закрыт. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана когда либо большую часть времени клапан должен быть закрыт либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:
Параметр
Значение
Рабочая средаБытовой и природный газ
МатериалКорпуса Латунь, нержавеющая сталь
Уплотнения VITON, EPDM, NBR
Температура рабочей средыVITON, EPDM −10…120°С
NBR −10...80°С
Рабочее давление0...1 МПа

Диаметр условного прохода
15...50 мм

Присоединение
Резьбовое G½"...G2"
КатушкаДу=15...25 ммS51H, IP65
Ду=32...50 мм SD01H
Питание~220 В, ~110 В, ~24 В
=24 В, =12 В
Мощность
S51H 40 ВА (АС), 30 Вт (DC)
SD01H  35 ВА (АС), 30 Вт (DC)

Модификации:
МодельДу, ммKv, м³/ч
ПрисоединениеPmin , МПаPmax , МПаКатушка
AR-ZCM15 GXX
15
4,1
G½"
0
1
S51H
AR-ZCM20 GXX
20
7,3
G¾"
AR-ZCM25 GXX
25
10
G1"
AR-ZCM32 GXX
32
20
G1¼"
SD01H
AR-ZCM40 GXX
40
25
G1½"
AR-ZCM50 GXX
50
41
G2"

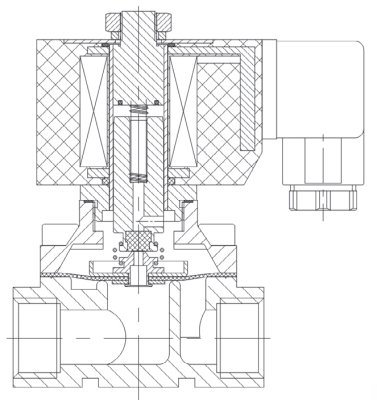

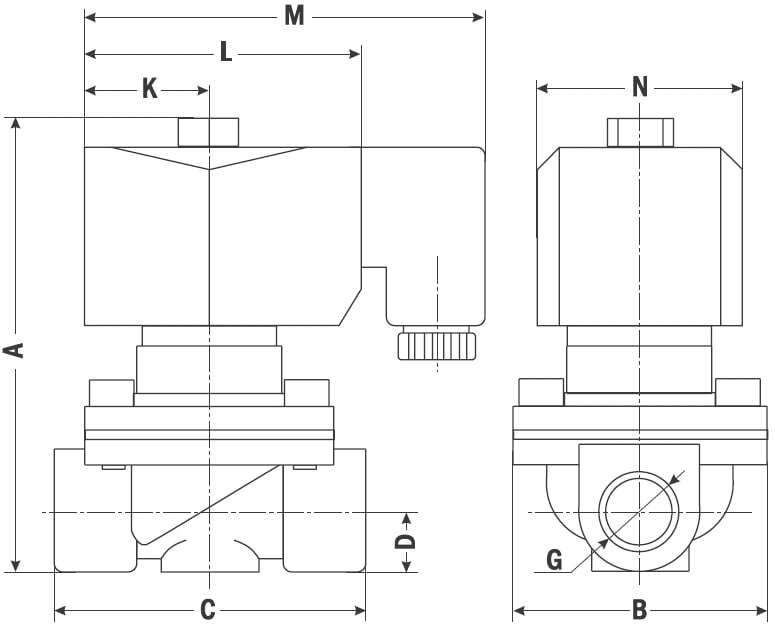

Габаритные размеры
Размер, мм
AR-ZCM15
AR-ZCM20AR-ZCM25AR-ZCM32AR-ZCM40AR-ZCM50
A
125
125
135
170
170
210
B
60
60
75
95
95
125
C
75
75
100
125
125
170
D
17
17
21
30
30
38
G
½" ¾"1"1¼"1½" 2"
K
28
28
28
35
35
35
L
62
62
62
74
74
74
M
90
90
90
103
103
103
N
46
46
46
58
58
58
Вес, кг
0,9
1
1,5
2,8
3
4,8

Версия: 2014-09-19-КВА
