AR-YCSM12
Описание прибора
Стоимость: 4810 ... 6236
р.
Срок поставки: Со склада

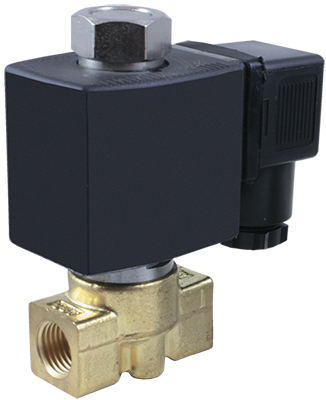

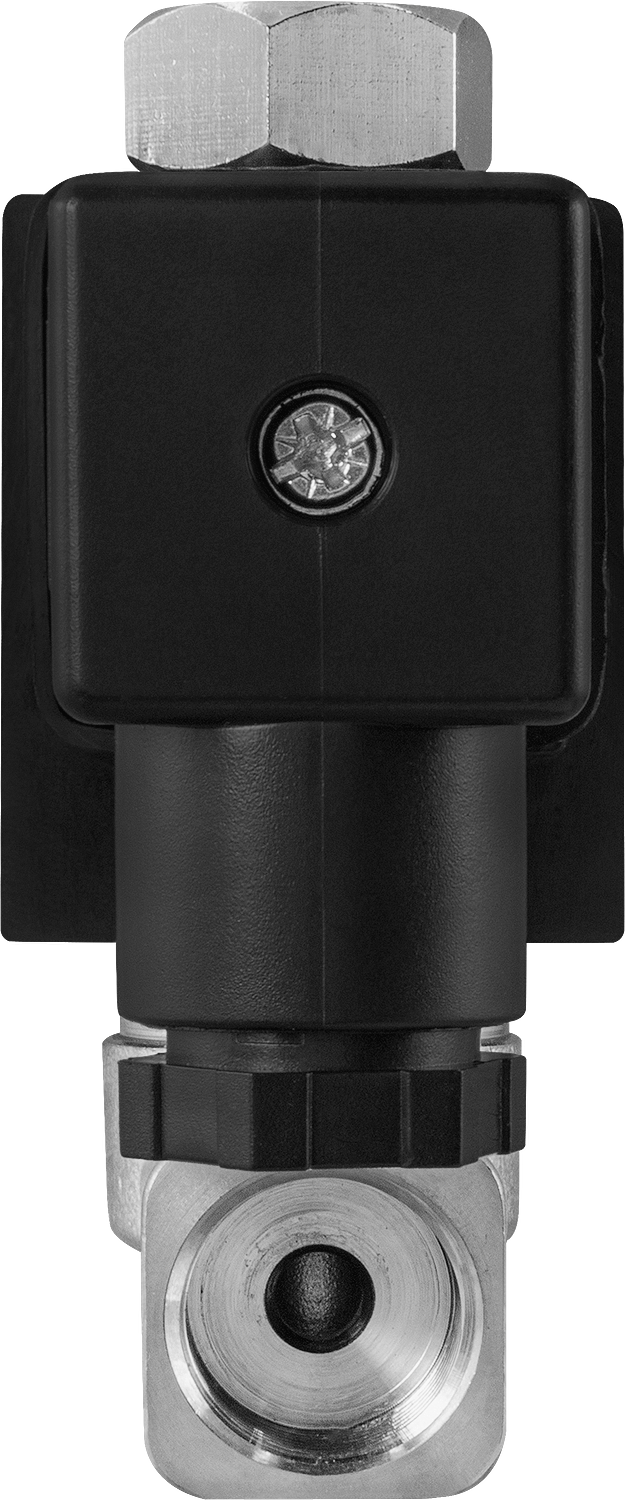

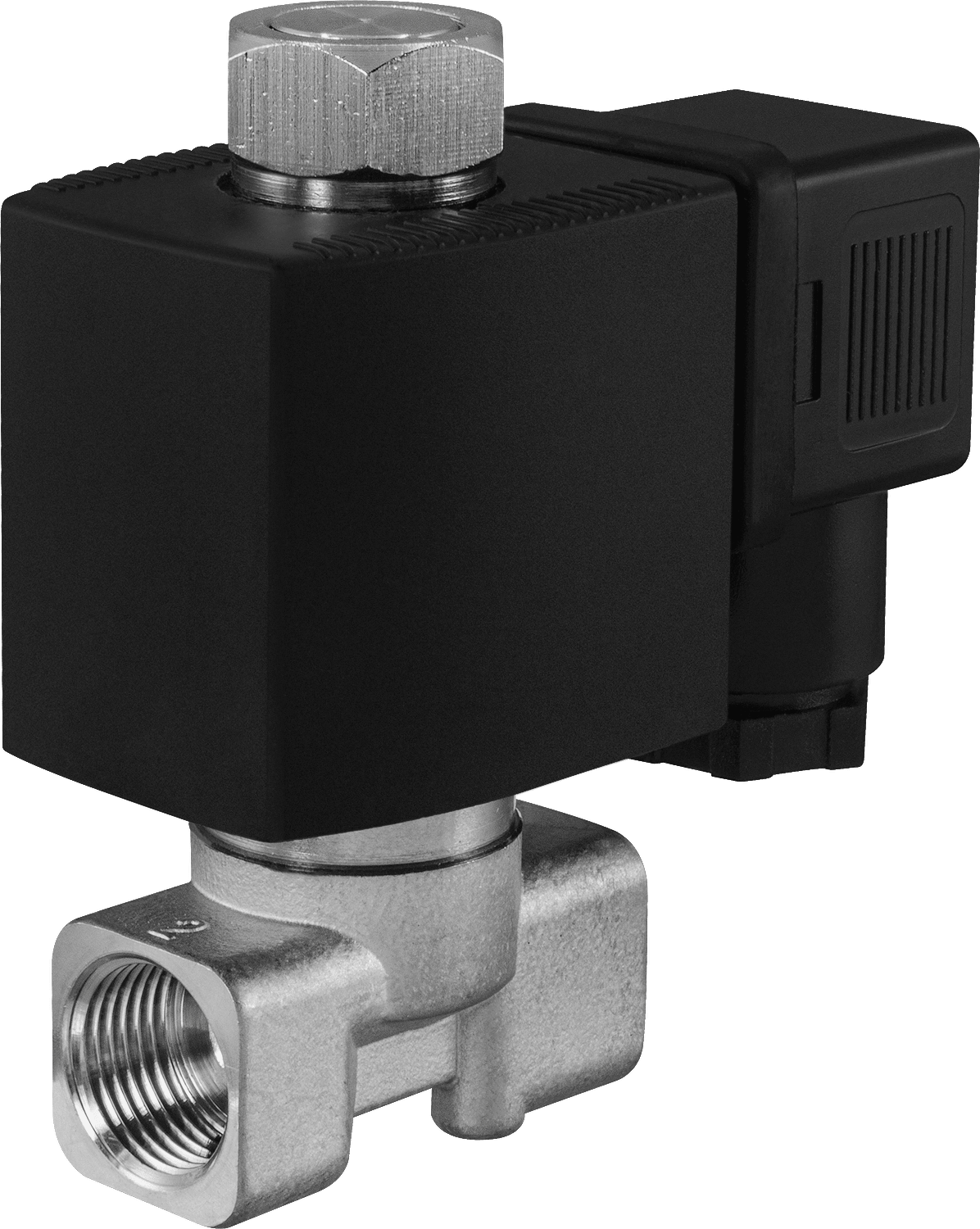

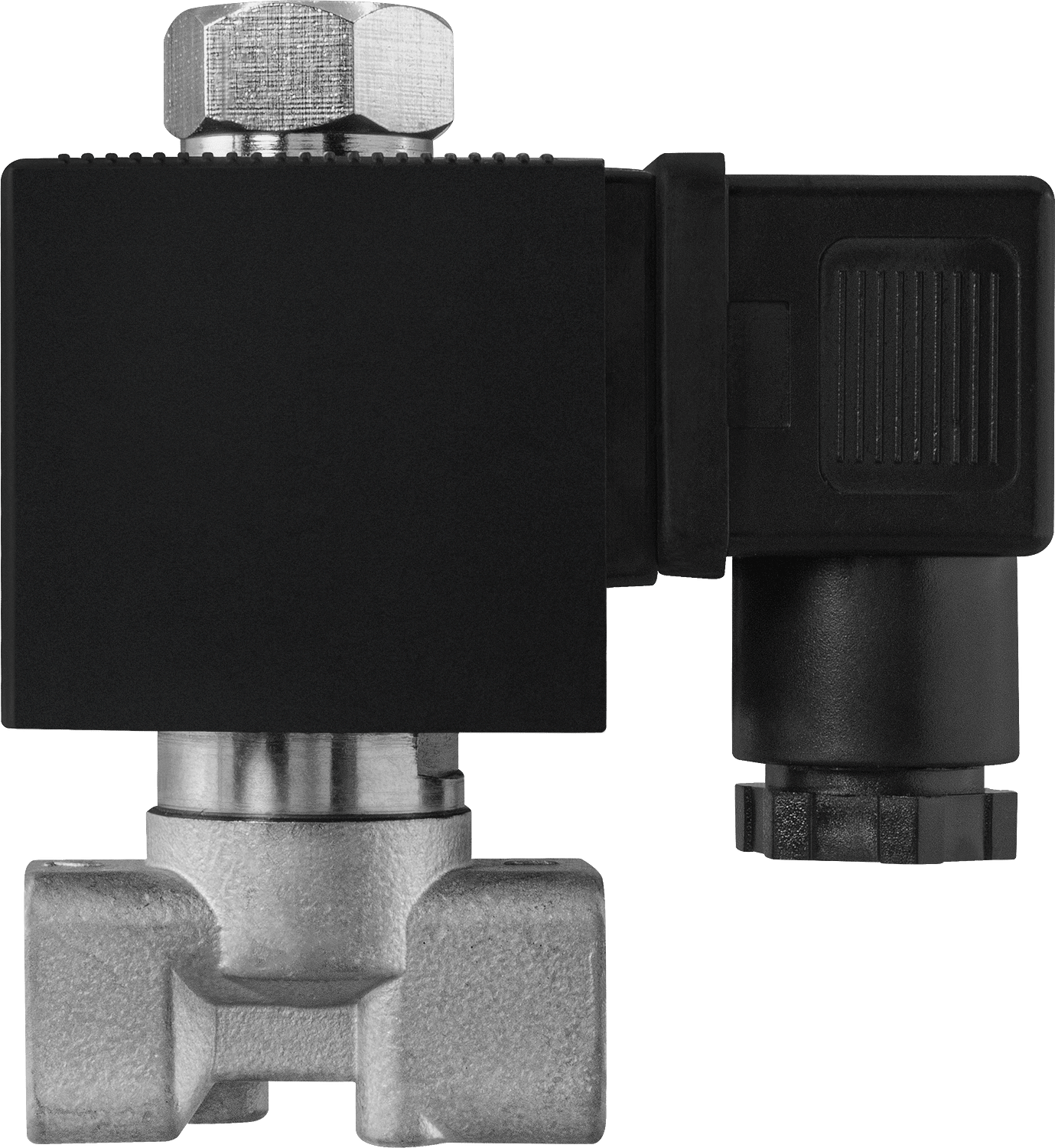

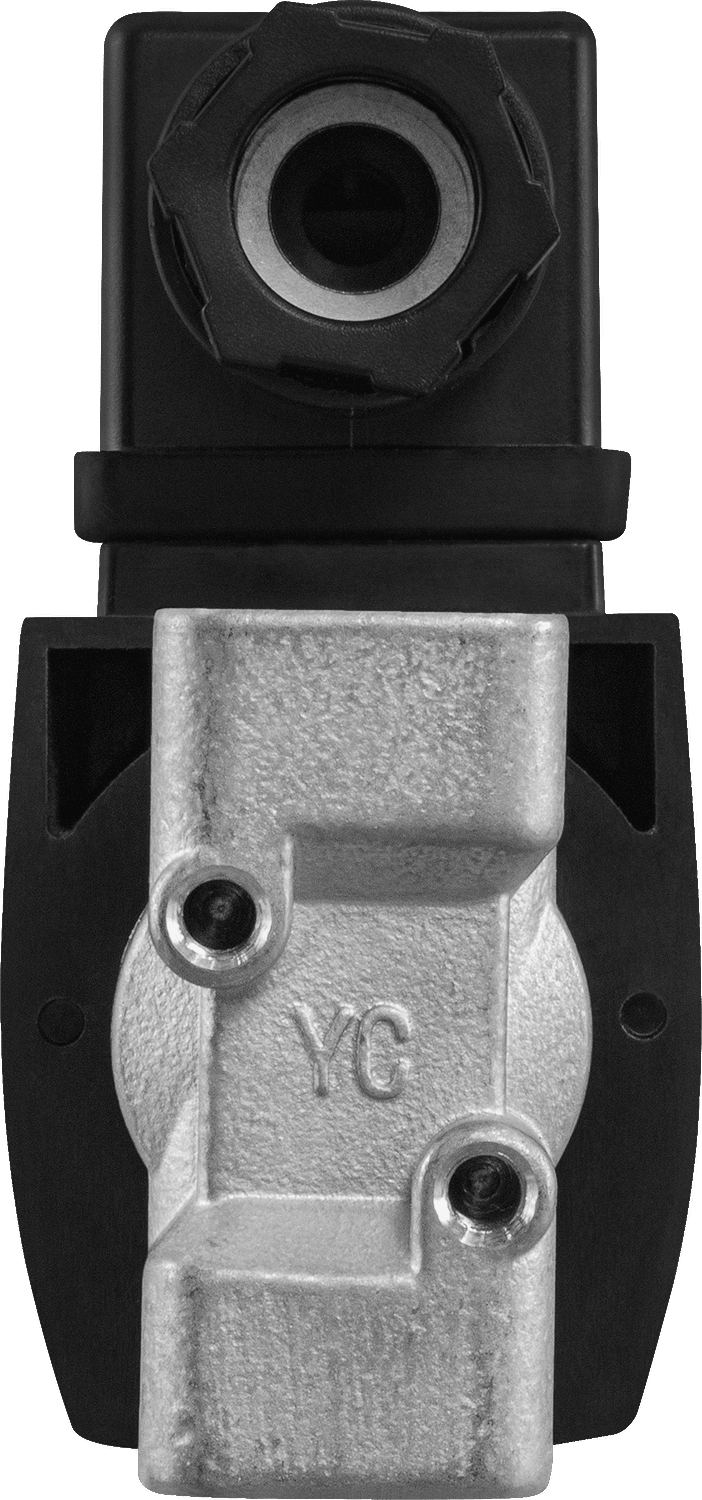

Клапан соленоидный миниатюрный нормально открытый прямого действия с поршнем, для пара AR-YCSM12 для управления потоком рабочей среды в трубопроводе Особенности:
Модификации:
Версия: 2014-08-26-КВА
- Универсальный клапан на наибольшее количество сред
- Возможность срабатывания при нулевом давлении
- Компактный размер

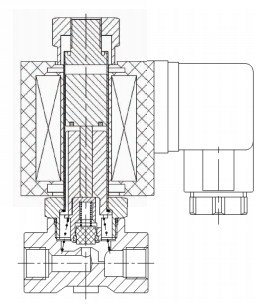

ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Технические характеристики:
Нормально открытый соленоидный клапан — это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подачи напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения — клапан будет открыт.
Подходит в большинстве случаев — для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда либо большую часть времени клапан должен быть открыт, либо когда он обязательно должен быть открыт при отключении электропитания системы.
Подходит в большинстве случаев — для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда либо большую часть времени клапан должен быть открыт, либо когда он обязательно должен быть открыт при отключении электропитания системы.
| Параметр
| Значение
|
| Рабочая среда | Пар (только для исполнения GSV), вода, горячая вода, воздух, инертные газы,
масла, бытовой и природный газ, бензин, слабые кислоты, спирт |

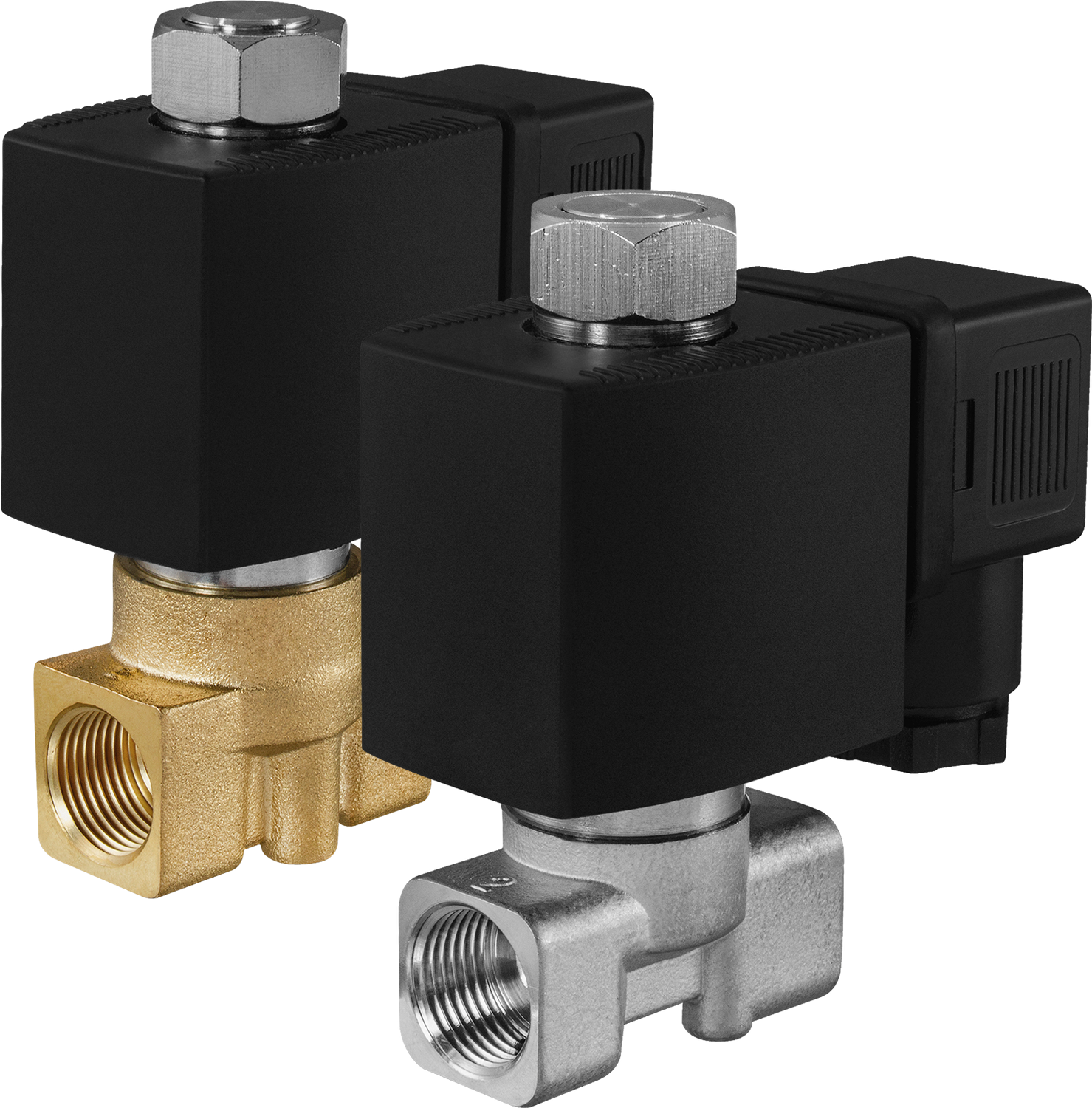

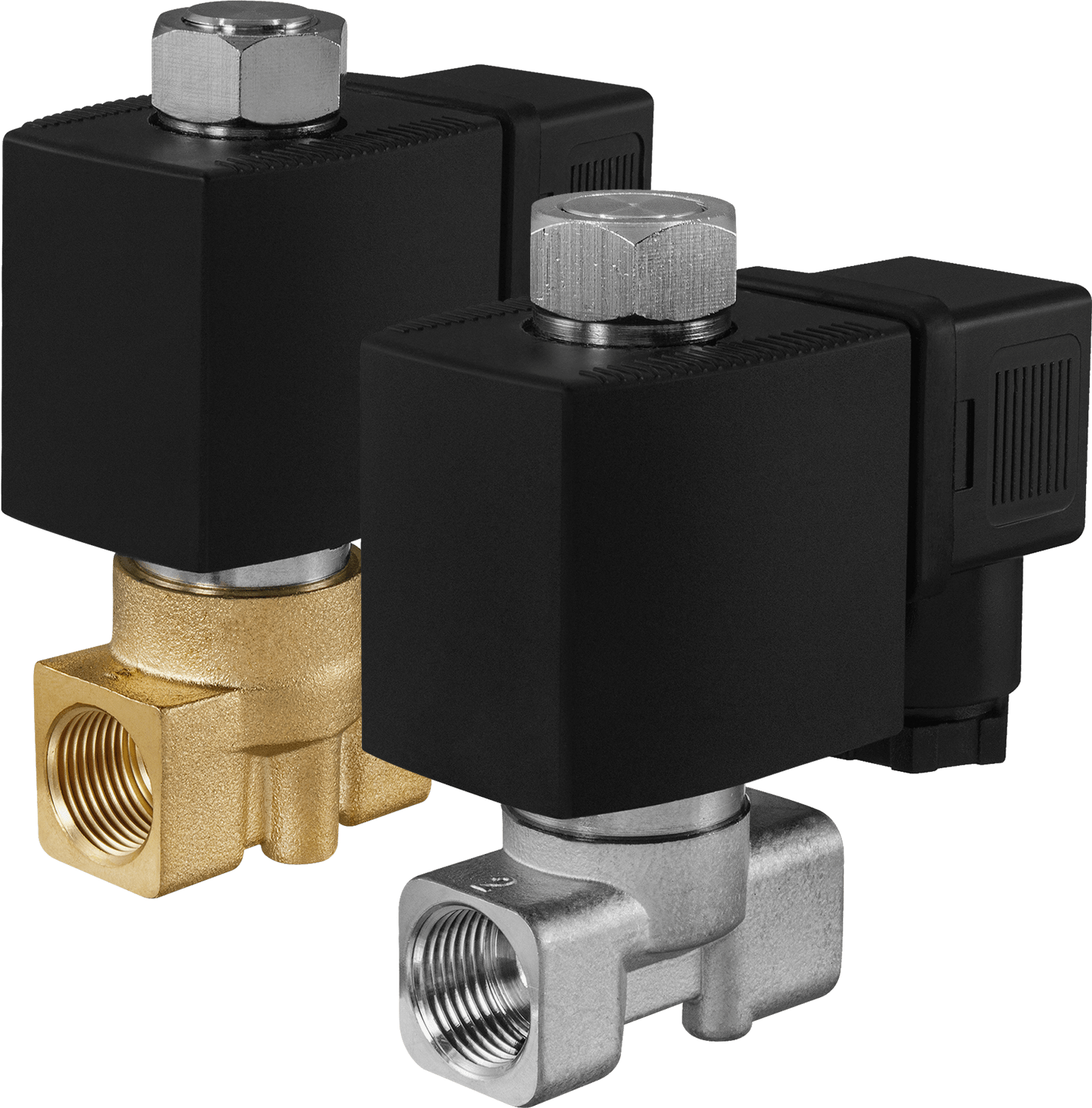

| Материалы | Корпуса: латунь, нержавеющая сталь
Уплотнения: VITON, EPDM, NBR |
| Температура рабочей среды | VITON: −10...+120°С (латунь), −20...150°С (нержавеющая сталь)
EPDM: −10...120°С NBR: −10...80°С |
| Рабочее давление | 0...0,4–1,6 МПа |
| Диаметр условного прохода | 1,6...5 мм |
| Присоединение | Резьбовое G⅛"...G⅜"
|
| Катушка | S91H, IP65
|
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В |
| Мощность
| 20 ВА (AC), 14 Вт (DC)
|
Модификации:
| Модель | Ду, мм
| Kv, м³/ч
| Присоединение
| Pmin , МПа
| Pmax , МПа
| Вес, г
| Катушка
|
| AR-YCSM12011 GXX
| 1,6
| 0,09
|
G⅛"
| 0
| 1,6
| 390
| S91H
|
| AR-YCSM12031 GXX | 2,5
| 0,15
| 1,4
| ||||
| AR-YCSM12041 GXX | 3
| 0,26
| 1,2
| ||||
| AR-YCSM12032 GXX | 2,5
| 0,15
|
G¼"
| 1,4
| |||
| AR-YCSM12042 GXX | 3
| 0,26
| 1,2
| ||||
| AR-YCSM12073 GXX | 5
| 0,52
| G⅜"
| 0,4
|

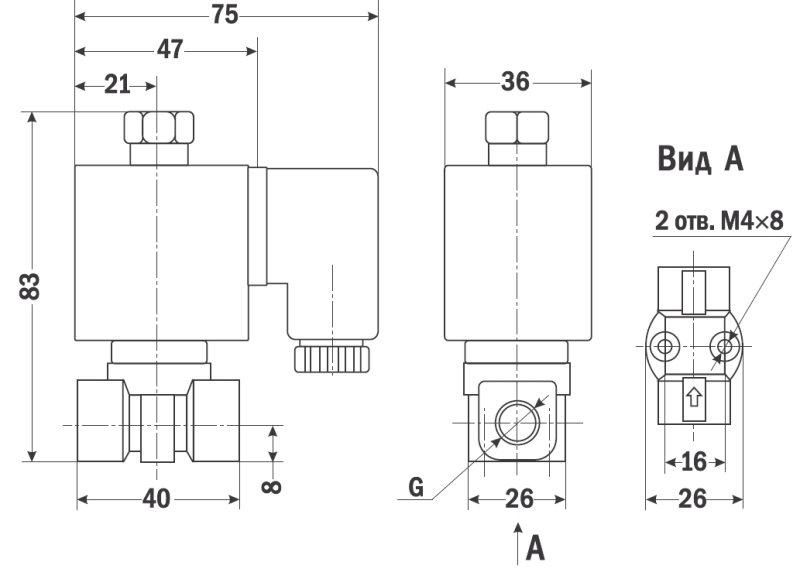

| Габаритные размеры |
 |
