AR-YCH12
Описание прибора
Стоимость: 25866 ... 25966
р.
Срок поставки: Со склада

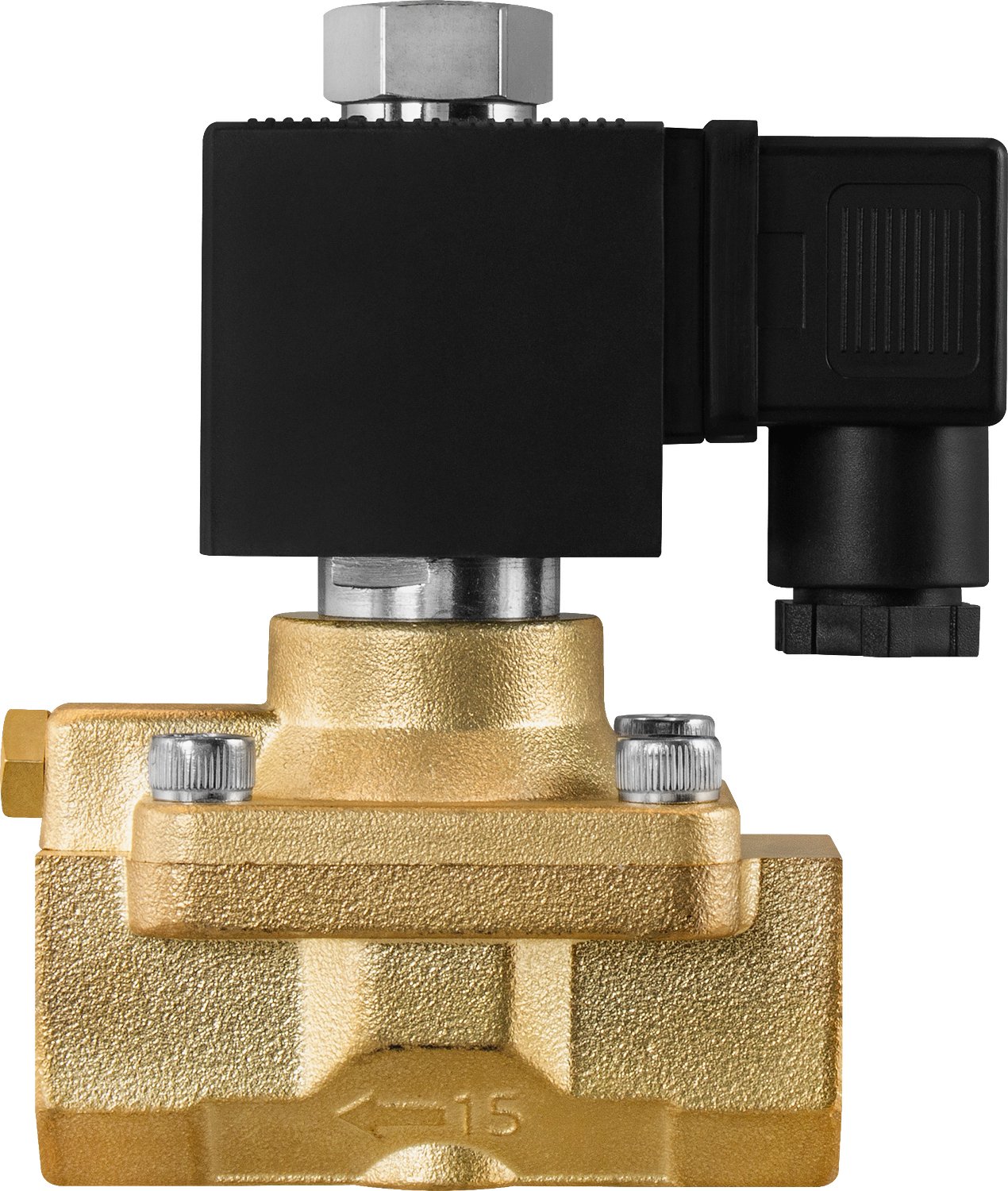

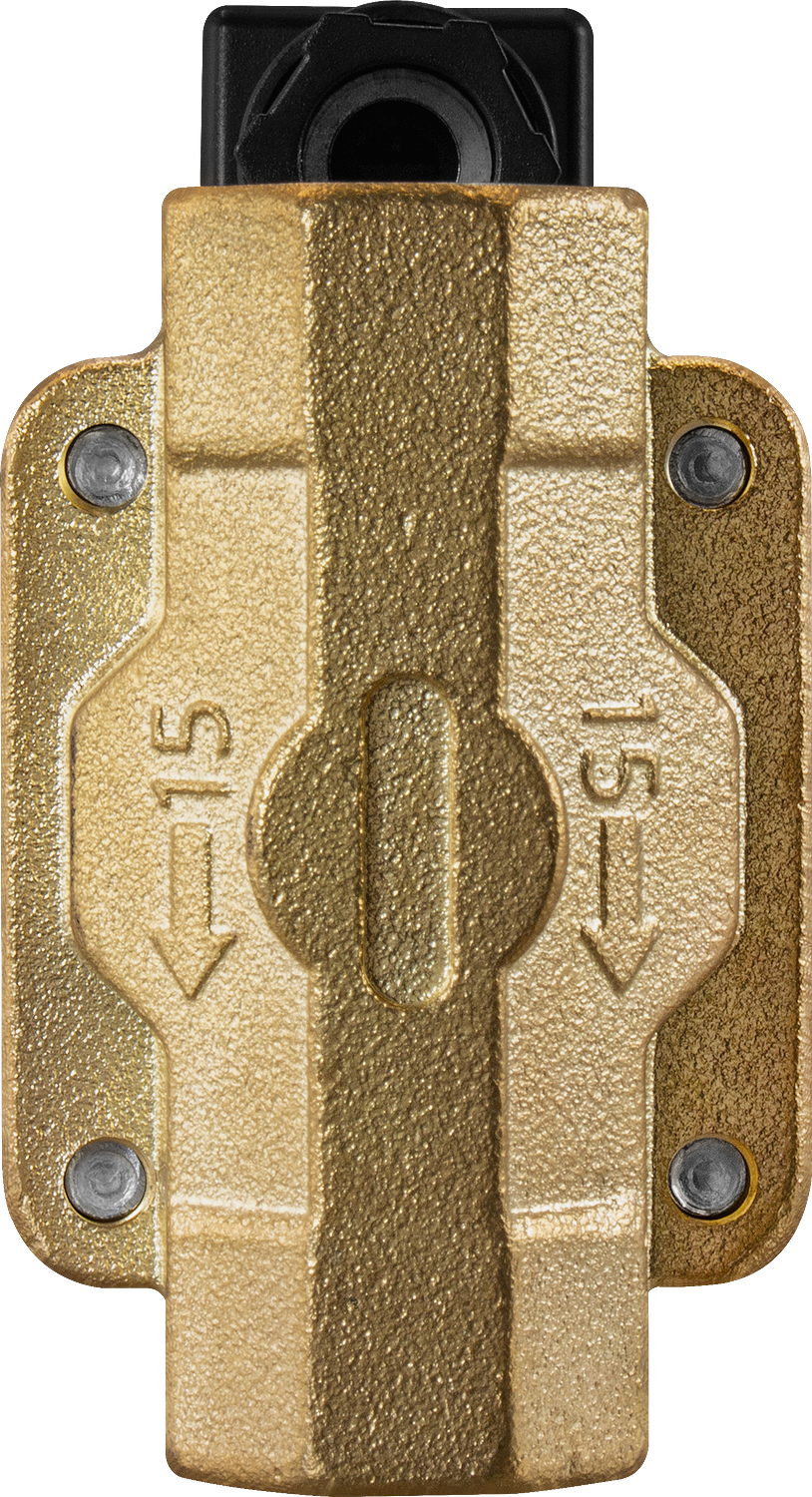

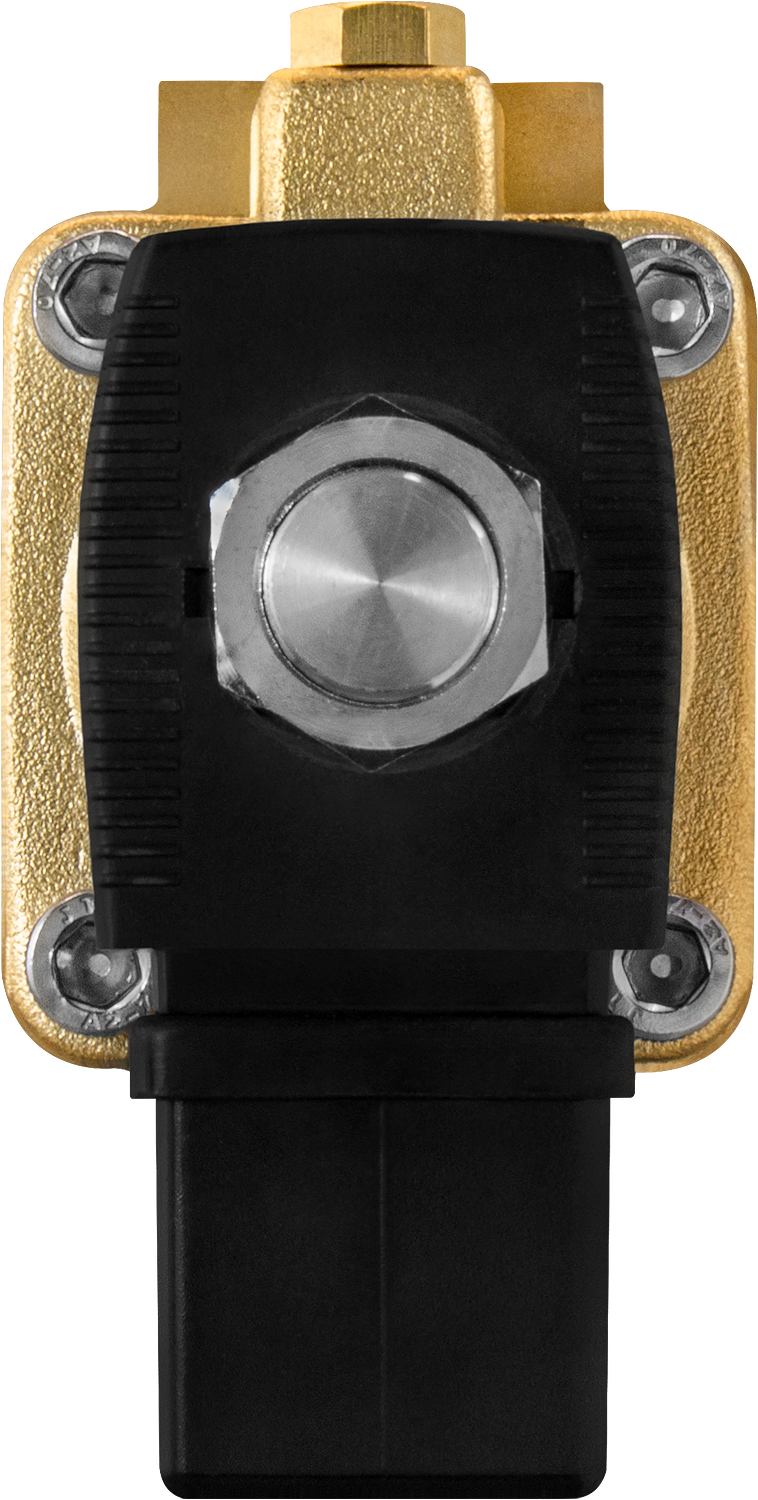

Клапан соленоидный нормально открытый непрямого действия с диафрагмой AR-YCH12 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Технические характеристики:
Модификации:
Версия: 2014-08-28-КВА
Особенности:
- Особая модификация уплотнителя VITON (PARKER) для улучшения качества работы
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Нормально открытый соленоидный клапан — это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подачи напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения — клапан будет открыт.
Подходит в большинстве случаев — для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда либо большую часть времени клапан должен быть открыт, либо когда он обязательно должен быть открыт при отключении электропитания системы.
Подходит в большинстве случаев — для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда либо большую часть времени клапан должен быть открыт, либо когда он обязательно должен быть открыт при отключении электропитания системы.
| Параметр
| Значение
|
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла
|
| Материал | Корпуса: латунь
Уплотнения: VITON (PARKER) |
| Температура рабочей среды | −10...120°С
|
| Рабочее давление | 0,03...5 МПа
|
| Диаметр условного прохода | 15 мм
|
| Присоединение | Резьбовое G⅜"...G¾" или K⅜"...K¾" |
| Катушка | S91H, IP65
|
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В |
| Мощность
| 20 ВА (АС), 14 Вт (DC)
|
Модификации:
| Модель | Ду, мм
| Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Вес, г | Катушка |
| AR-YCH1212 XBV
| 15
| 3,8
| ⅜"
| 0,03
| 5
| 0,93
| S91H
|
| AR-YCH1215 XBV
| ½"
| ||||||
| AR-YCH1220 XBV
| ¾"
|

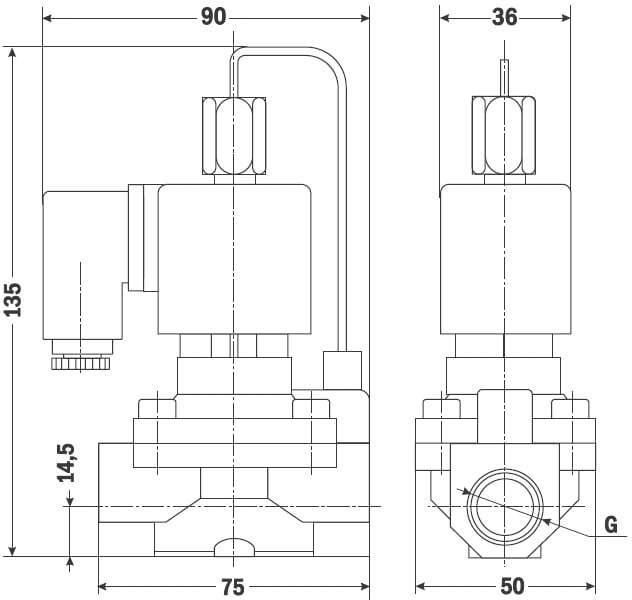

| Габаритные размеры
|
 |
Версия: 2014-08-28-КВА
