AR-YCK21
Описание прибора
Стоимость: 6315 ... 10522
р.
Срок поставки: Со склада

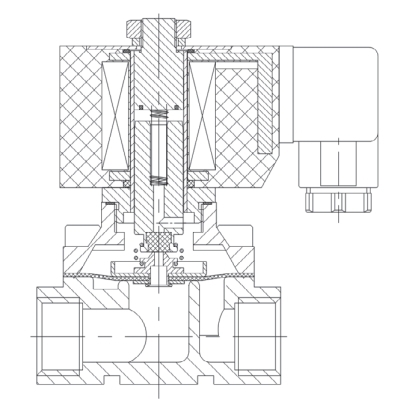

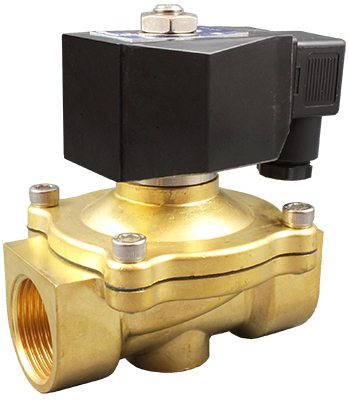

Клапан соленоидный AR-YCK21 нормально закрытый прямого действия с диафрагмой, для вакуума. Предназначен для управления потоком рабочей среды в трубопроводе. ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подаётся. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения - клапан будет закрыт. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана когда либо большую часть времени клапан должен быть закрыт либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
Модификации:
Версия: 2015-04-16-КВА
Технические характеристики:
| Параметр
| Значение
| |
| Рабочая среда | Вакуум, воздух, инертные газы | |
| Материал | Корпуса | Латунь
|
| Уплотнения | VITON, EPDM, NBR | |
| Температура рабочей среды | VITON, EPDM | −10...120°С
|
| NBR | −10...80°С | |
| Рабочее давление | −0,1...0,1 МПа | |
| Диаметр условного прохода | 15...25 мм | |
| Присоединение | Резьбовое G½"...G1" | |
| Катушка | S51H, IP65
| |
| Питание | ~220 В, ~110 В, ~24 В
=110 B, =24 В, =12 В | |
| Мощность
| 40 ВА (АС), 30 Вт (DC) | |
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Катушка
|
| AR-YCK2115 GXX
| 15
| 3,8
| G½"
| −0,1
| 0,1
| S51H
|
| AR-YCK2120 GXX
| 20
| 8
| G¾"
| |||
| AR-YCK2125 GXX
| 25
| 10
| G1"
|

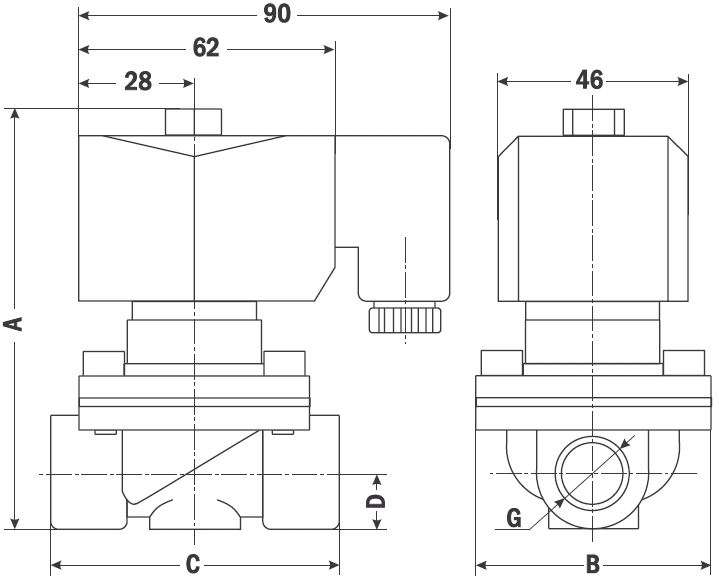

| Габаритные размеры |
 |
| Размер, мм
|
|
|
|
| A
| 105
| 110
| 120
|
| B
| 56
| 56
| 76
|
| C
| 66
| 73
| 97
|
| D
| 13,5
| 16,5
| 20,5
|
| G
| ½" | ¾"
| 1" |
| Вес, кг
| 0,85
| 1
| 1,41 |
Версия: 2015-04-16-КВА
