AR-YCFP21
Описание прибора
Стоимость: 10150 ... 12126
р.
Срок поставки: Со склада

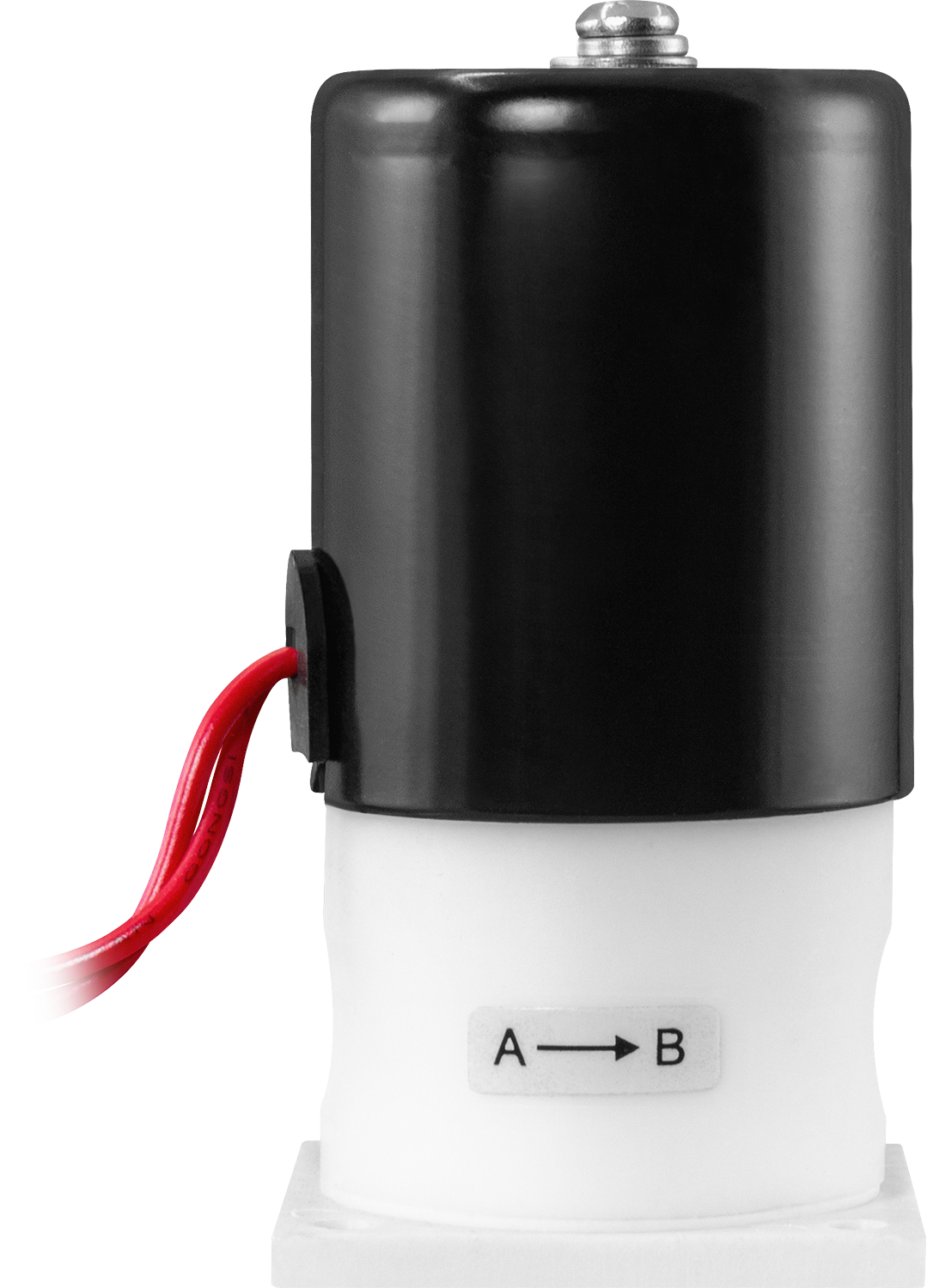

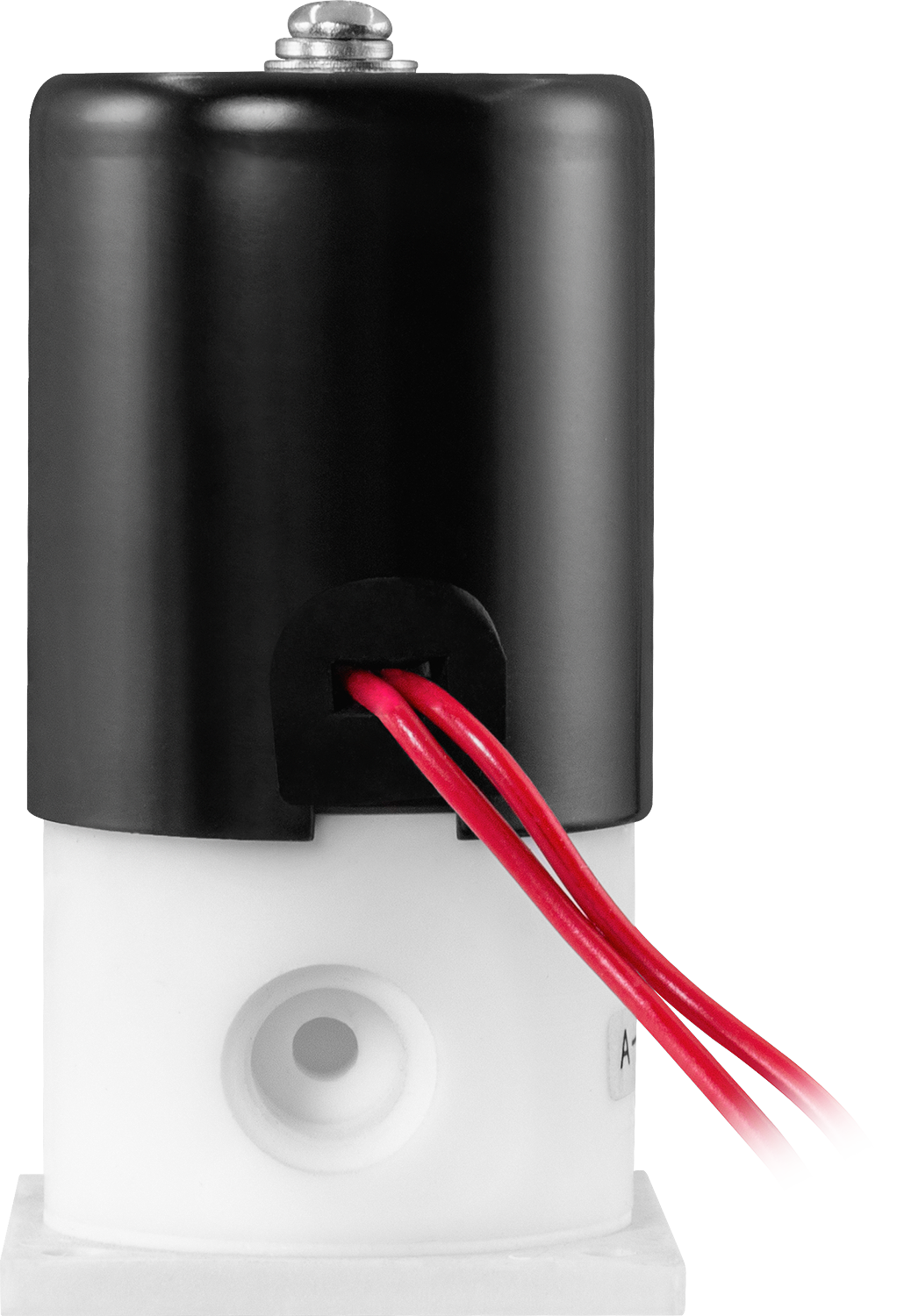

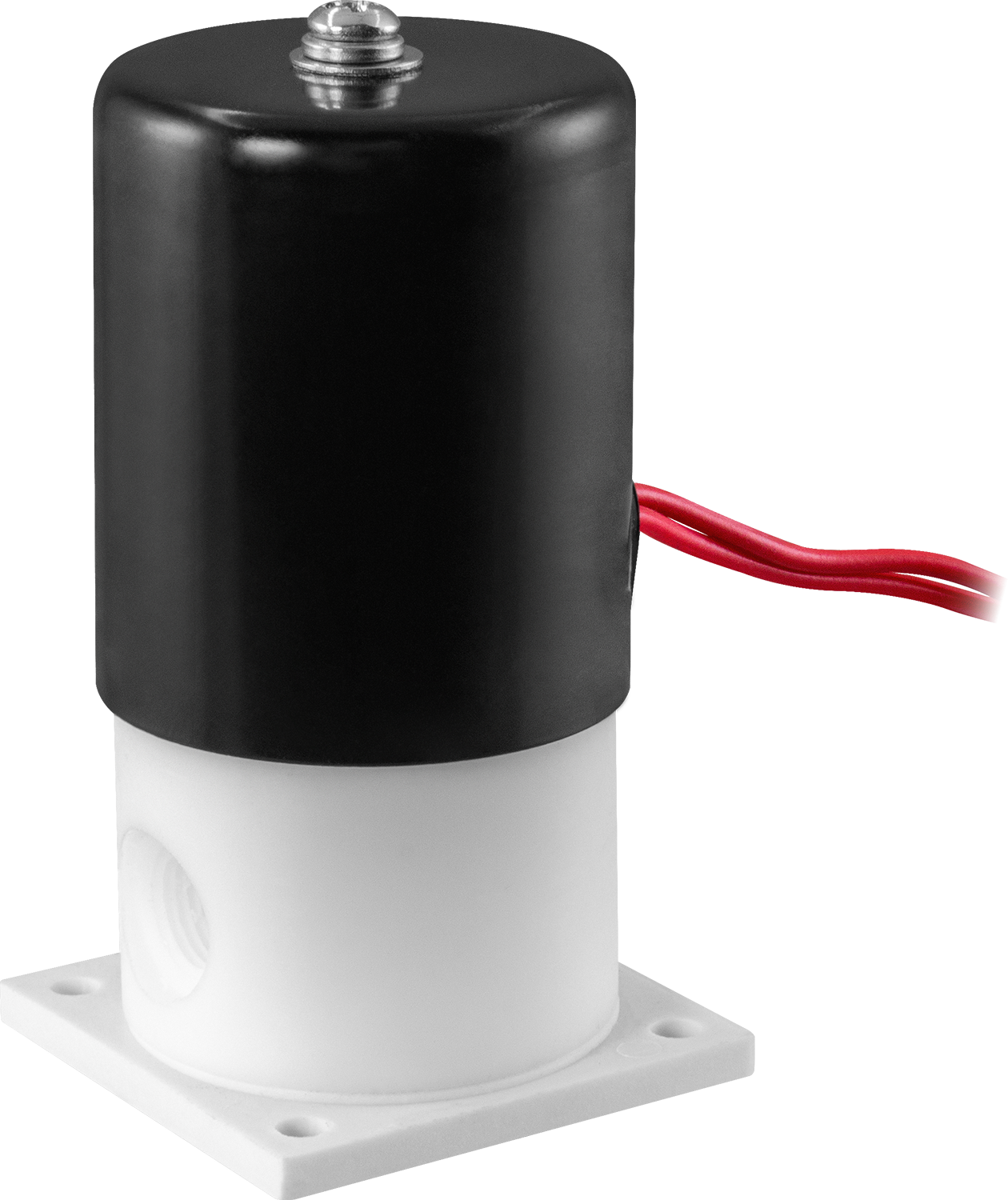

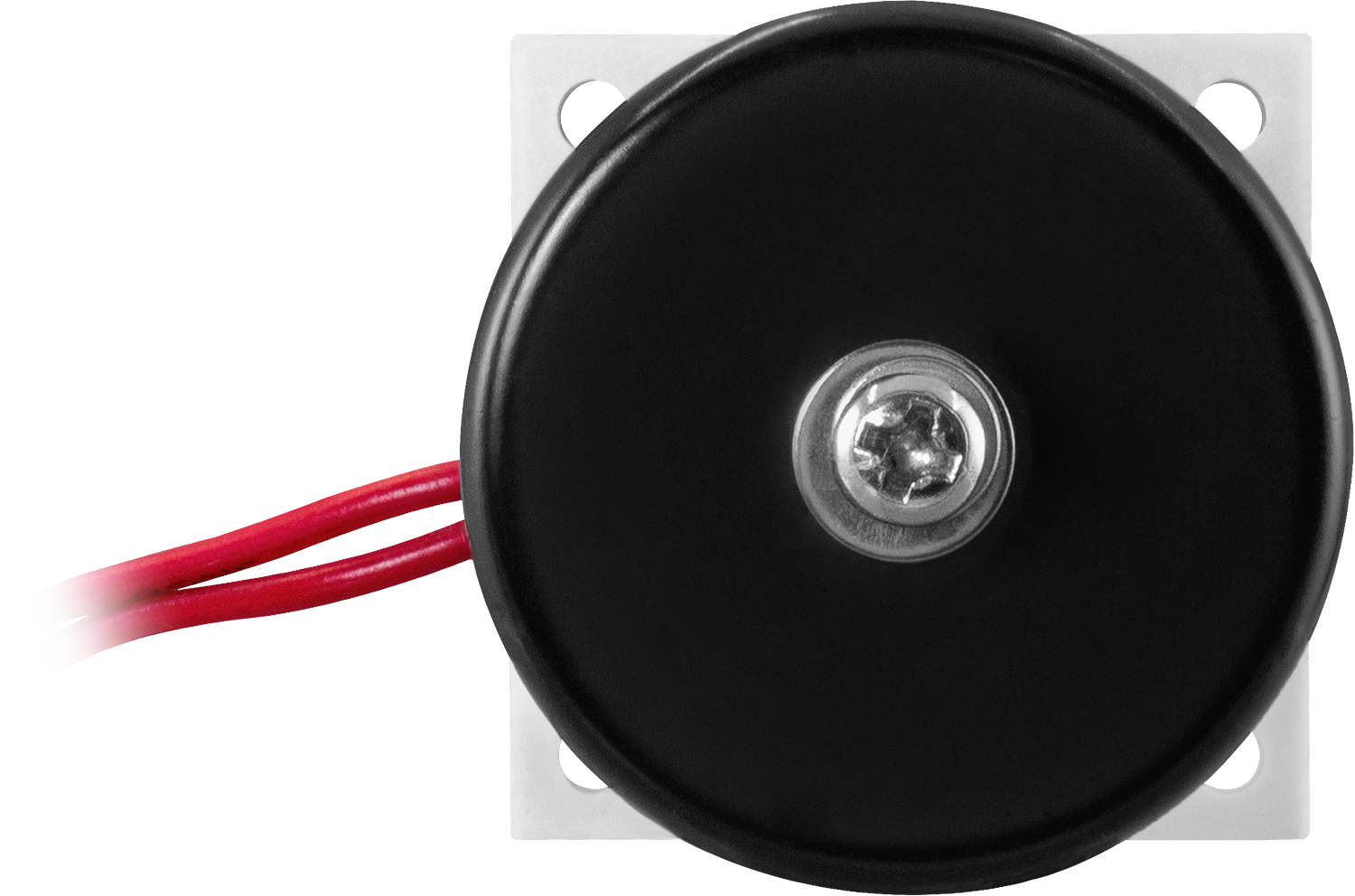

Клапан соленоидный миниатюрный нормально закрытый прямого действия с изолированной диафрагмой, для агрессивных сред AR-YCFP21 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Технические характеристики:
Модификации:
Версия: 2015-08-26-КВА
Особенности:
- Возможность срабатывания при нулевом давлении
- Компактный размер

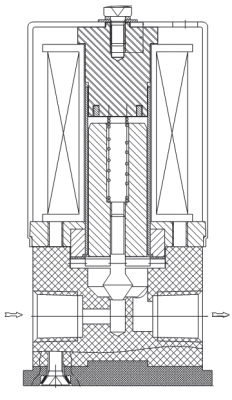

ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подаётся. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения - клапан будет закрыт. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана когда либо большую часть времени клапан должен быть закрыт либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
|
| Рабочая среда | Слабые и сильные кислоты и щелочи |
| Материал | Корпуса: PTFE
Уплотнения: PTFE |
| Температура рабочей среды | −20...200°С |
| Рабочее давление | 0...0,3 МПа |
| Диаметр условного прохода | 3...6 мм
|
| Присоединение | Резьбовое G⅛", G¼" или K⅛", K¼"
|
| Катушка | Y82B, IP65
|
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В |
| Мощность
| 35 ВА (AC), 30 Вт (DC)
|
Модификации:
| Модель | Ду, мм | Присоединение | Pmin , МПа | Pmax , МПа | Катушка |
| AR-YCFP21301 XPP | 3 | ⅛" | 0
| 0,3 | Y82B
|
| AR-YCFP21351 XPP | 3,5
| ||||
| AR-YCFP21302 XPP | 3
| ¼"
| |||
| AR-YCFP21352 XPP | 3,5 | ||||
| AR-YCFP21602 XPP | 6
|

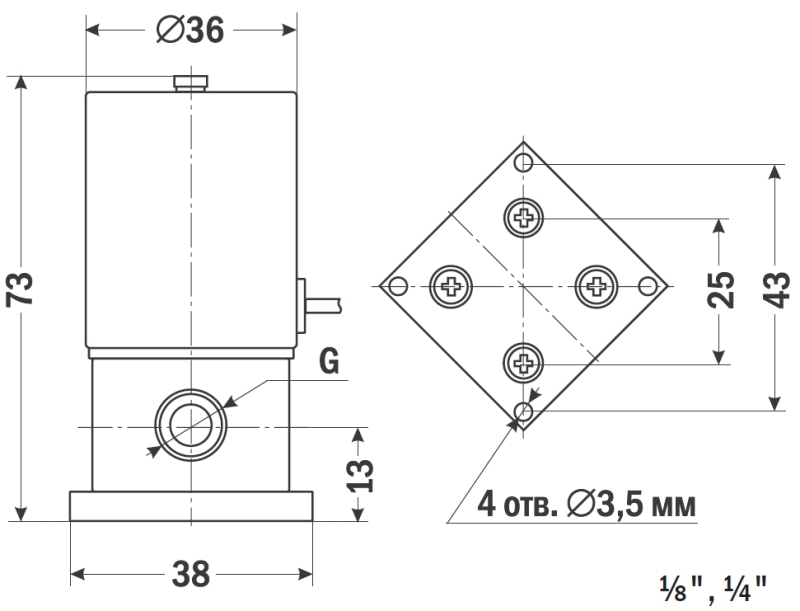

| Габаритные размеры |
 |
Версия: 2015-08-26-КВА
