AR-2W21
Описание прибора
Стоимость: 5486 ... 35281
р.
Срок поставки: Со склада

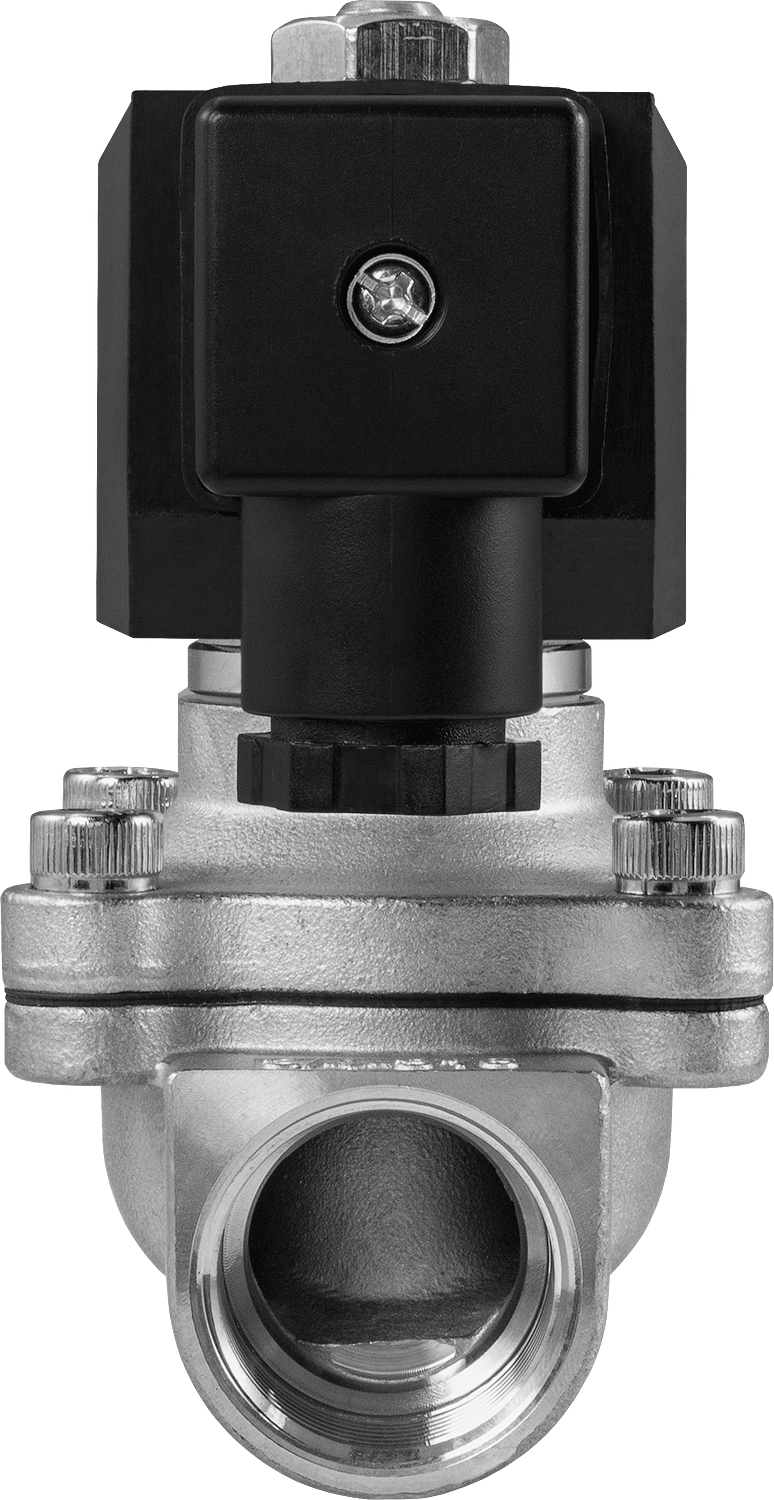

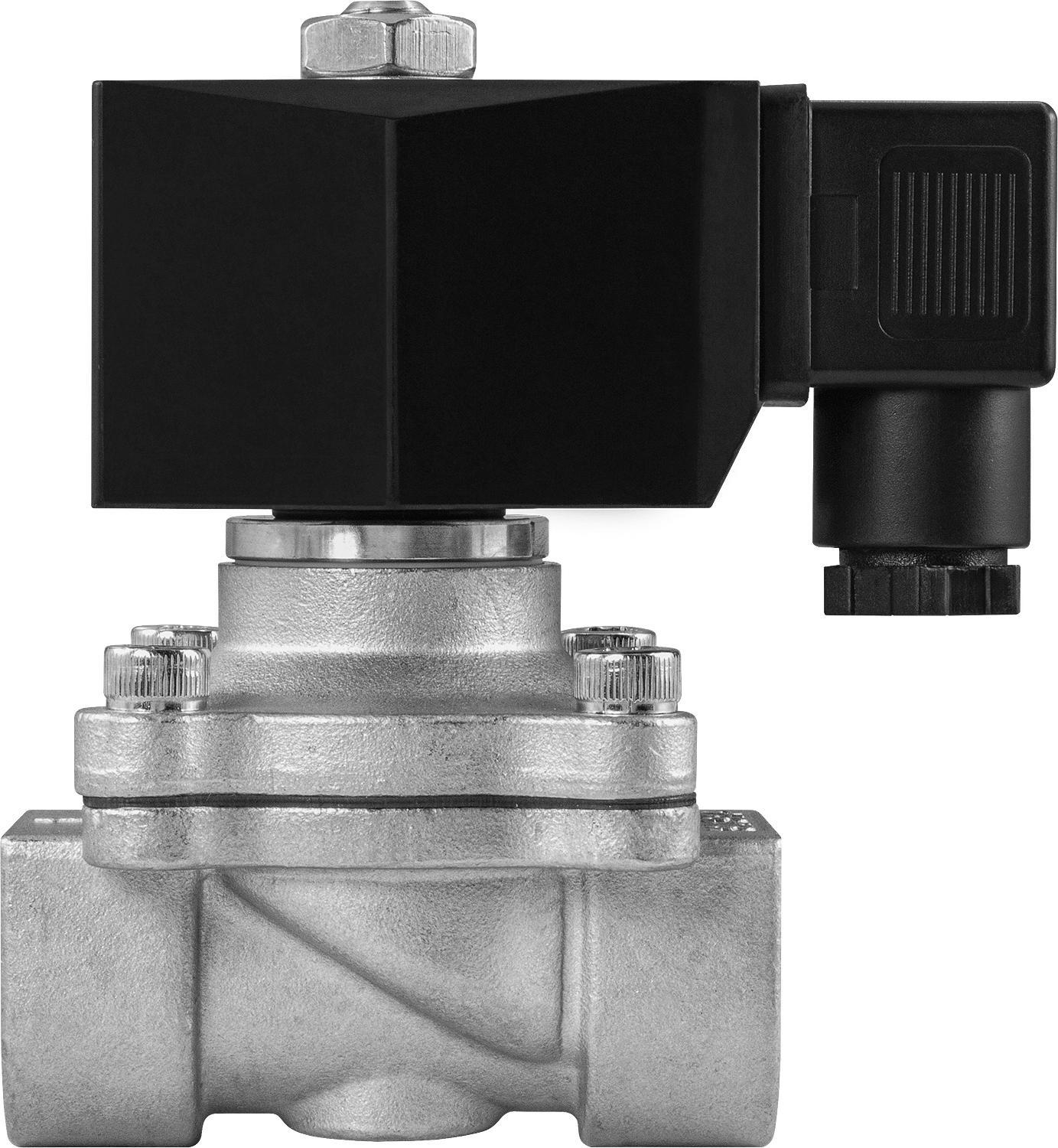

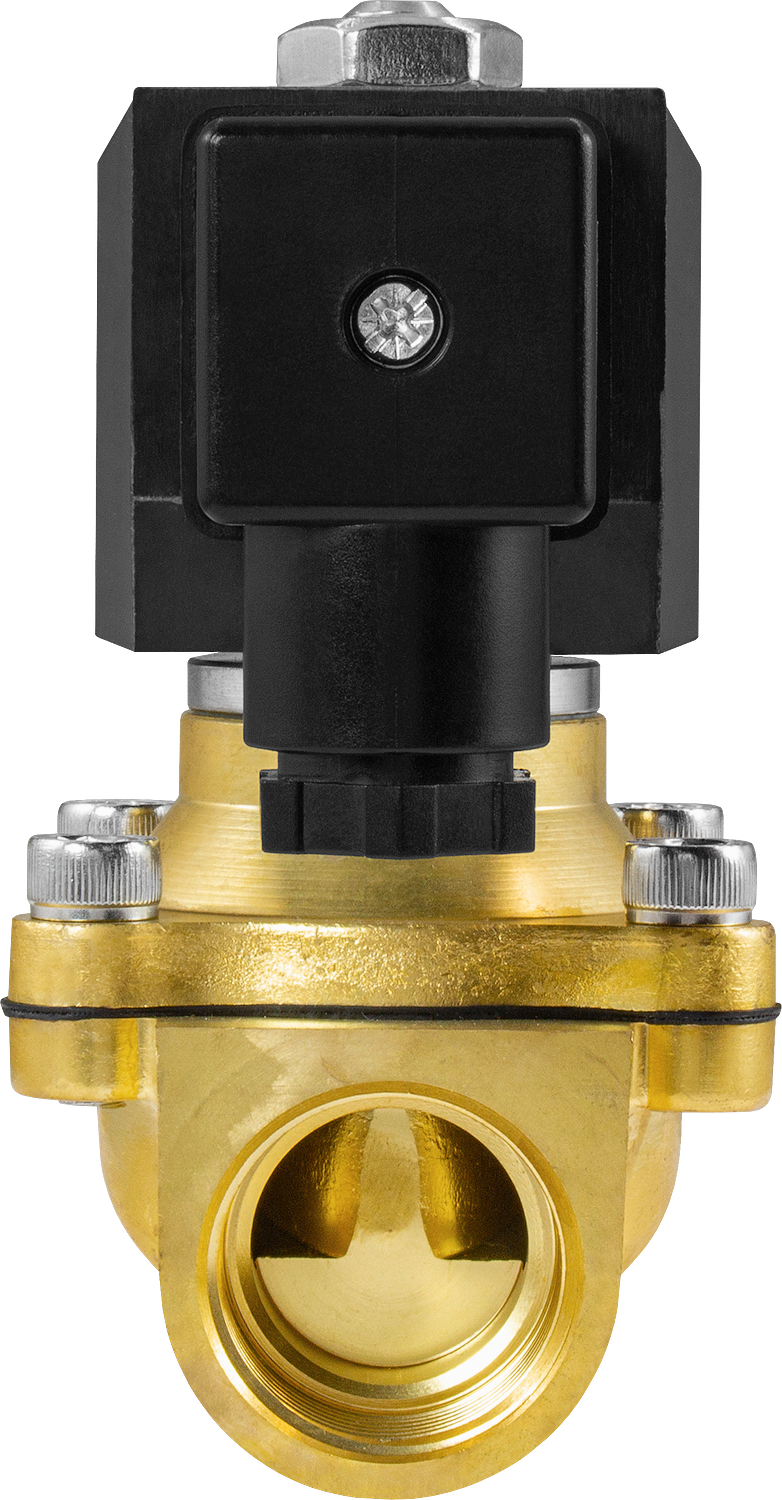

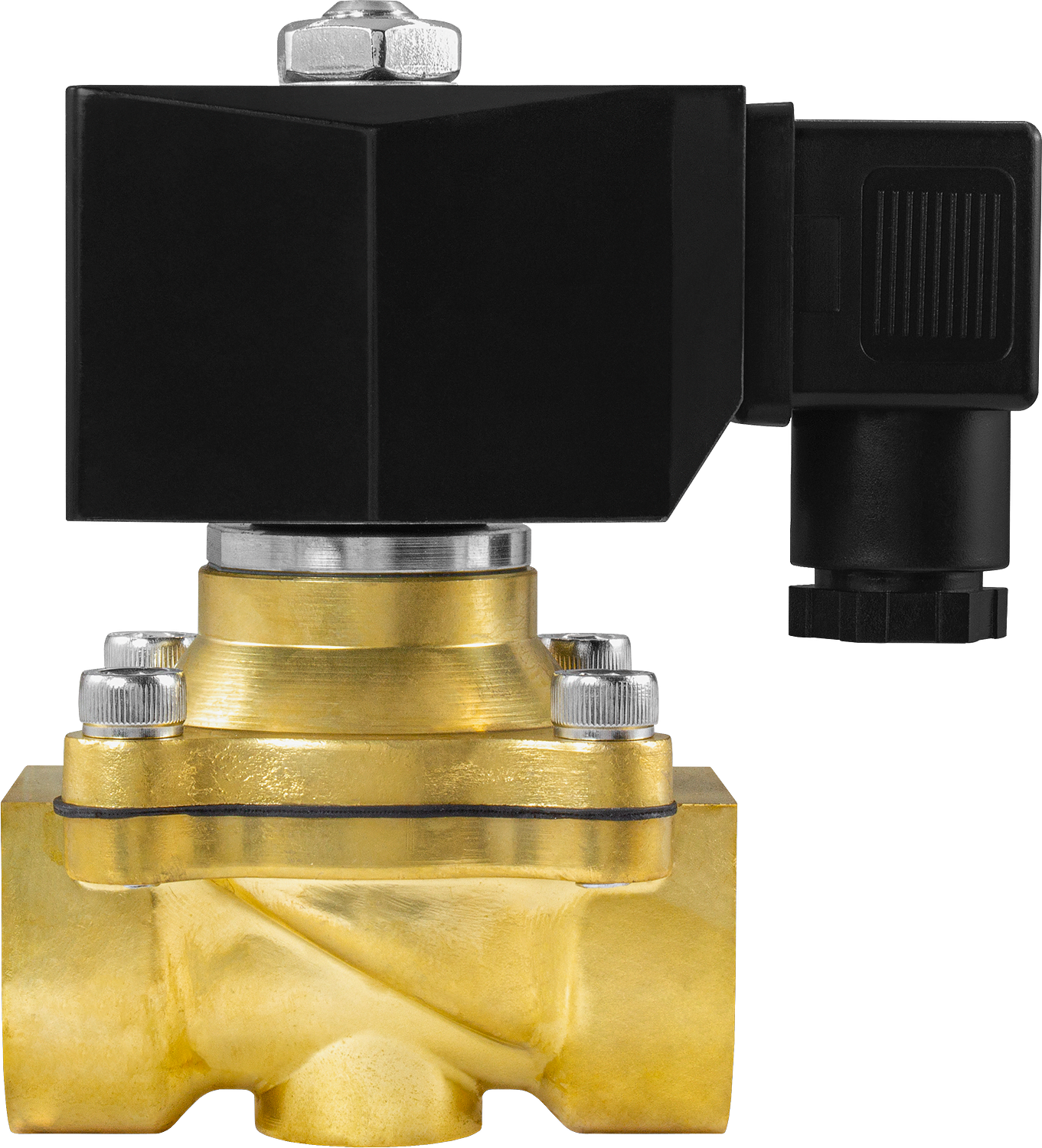

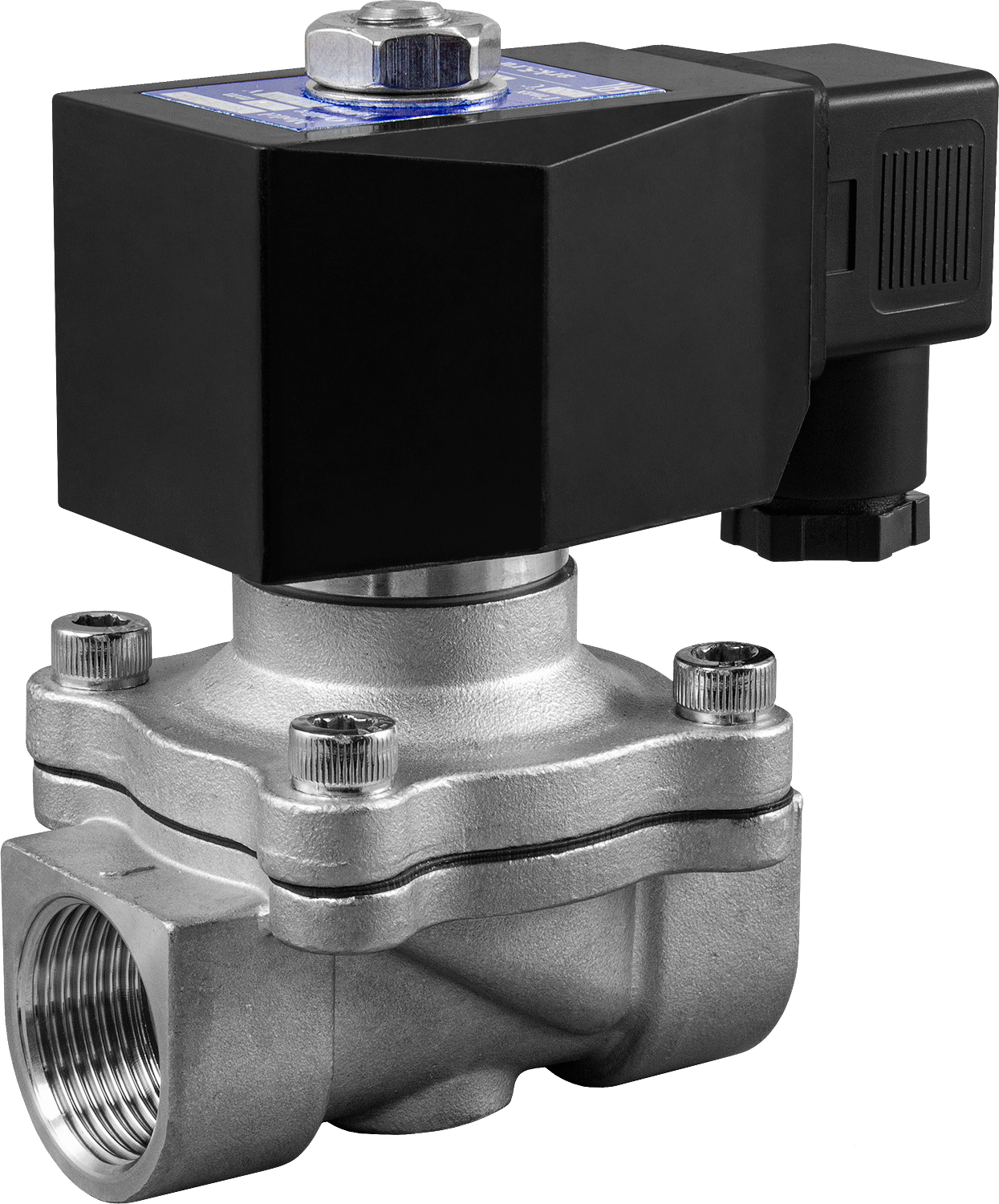

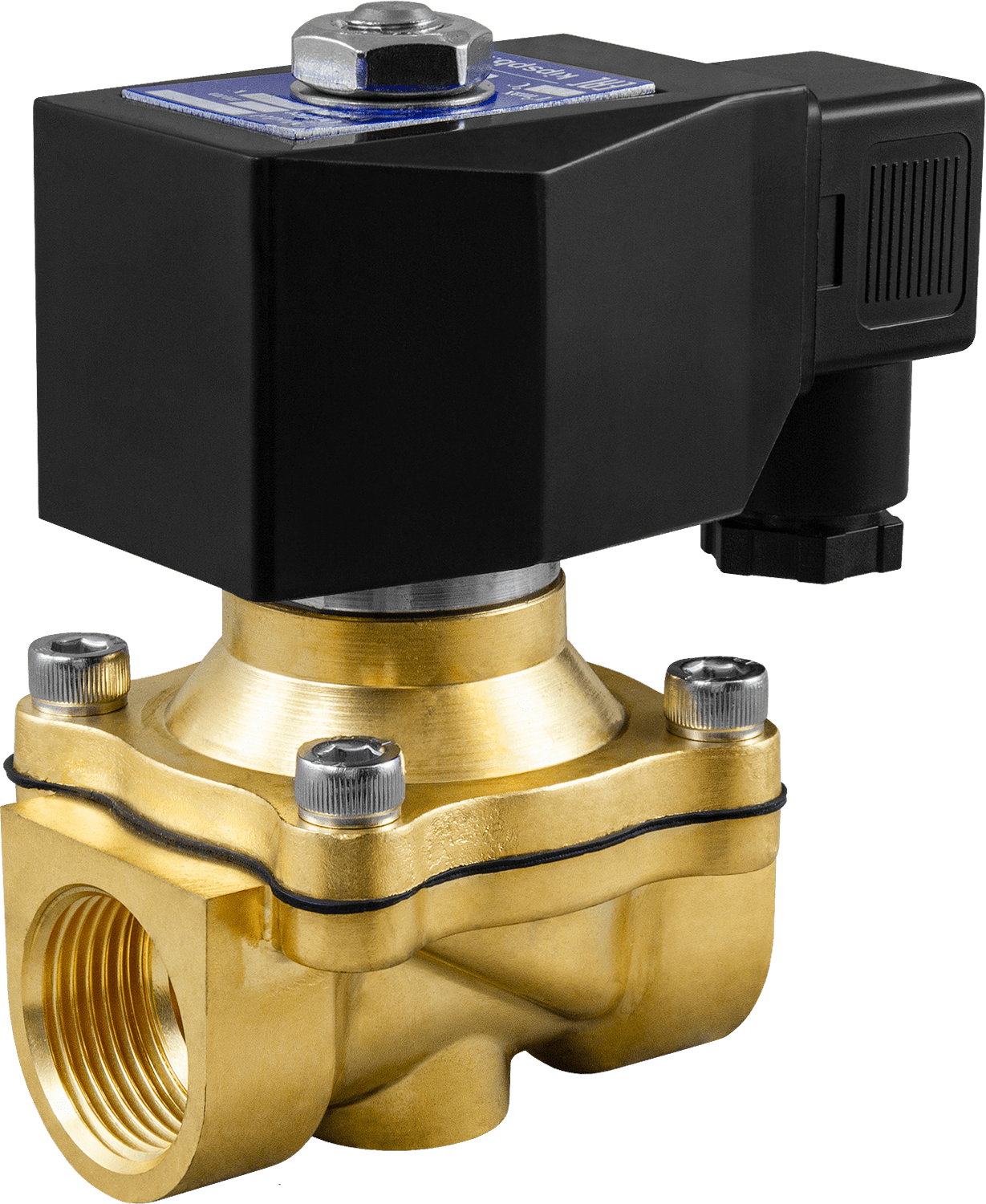

Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-2W21 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Технические характеристики:
Модификации:
Версия: 2015-04-29-КВА
Особенности:
- Cрабатывание при нулевом давлении

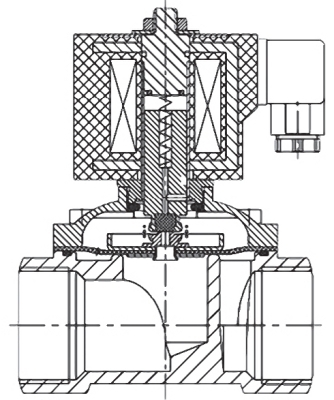

ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подаётся. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения - клапан будет закрыт. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана когда либо большую часть времени клапан должен быть закрыт либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
| |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла, спирт | |

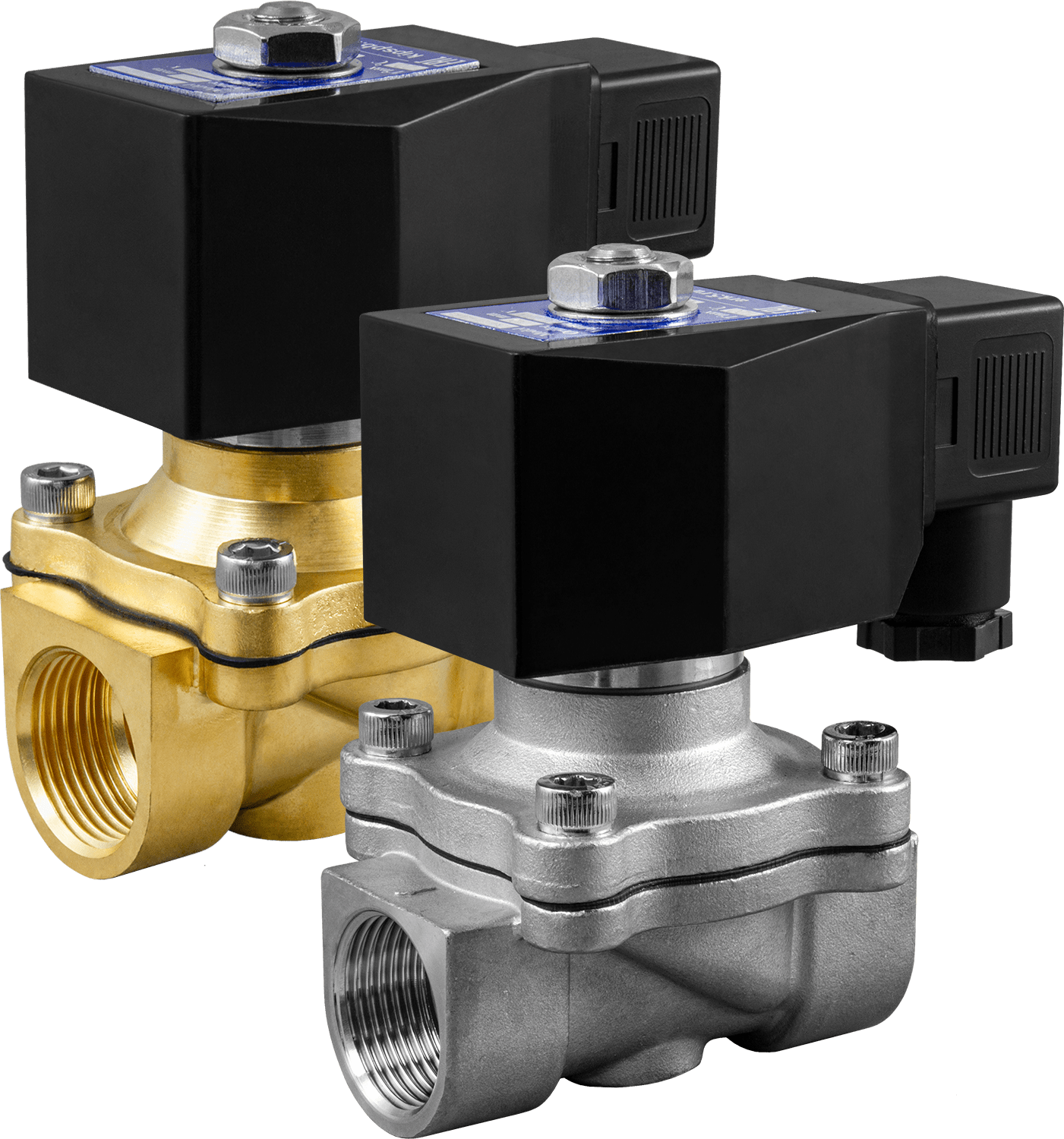

| Материал | Корпуса | Латунь, нержавеющая сталь
|
| Уплотнения | VITON, EPDM | |
| Температура рабочей среды | −10…120°С
| |
| Рабочее давление | 0...1 МПа | |
| Диаметр условного прохода | 12...50 мм | |
| Присоединение | Резьбовое G⅜"...G2" | |

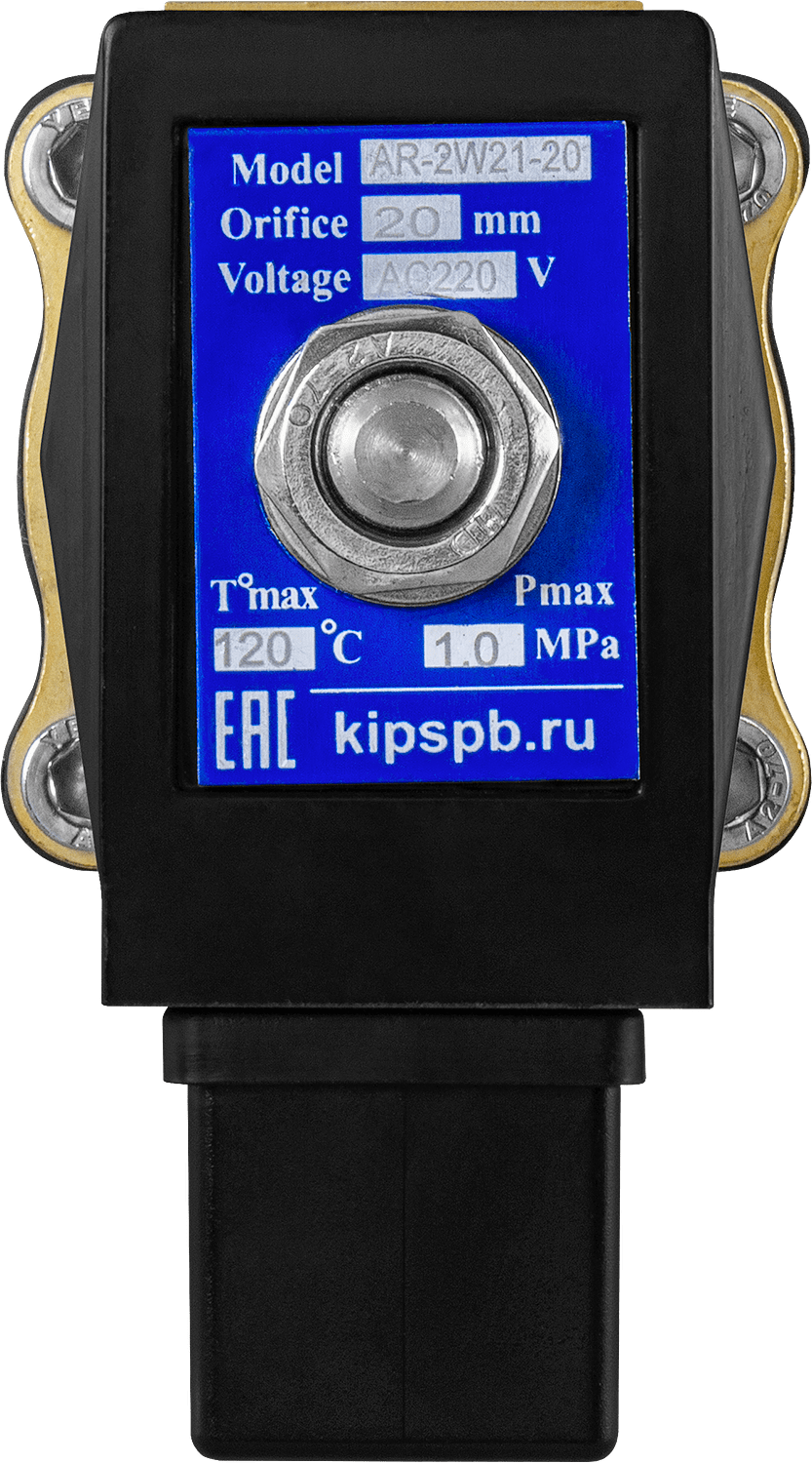

| Катушка | Ду=12...25 мм | S51H, IP65
|
| Ду=32...50 мм | SD01H, IP65 | |
| Питание | ~220 В, ~110 В, ~24 В
=110 В, =24 В, =12 В | |
| Мощность
| S51H | 40 ВА (АС), 30 Вт (DC)
|
| SD01H | 35 ВА (АС), 30 Вт (DC) | |
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Катушка |
| AR-2W2112 GXX
| 12
| 3,8
| G⅜"
| 0 | 1
|
S51H |
| AR-2W2115 GXX
| 15
| 3,8
| G½" | |||
| AR-2W2120 GXX
| 20
| 8
| G¾" | |||
| AR-2W2125 GXX | 25
| 10
| G1" | |||
| AR-2W2132 GXX
| 32
| 20
| G1¼" | SD01H
| ||
| AR-2W2140 GXX | 40
| 25
| G1½" | |||
| AR-2W2150 GXX
| 50
| 41
| G2"
|

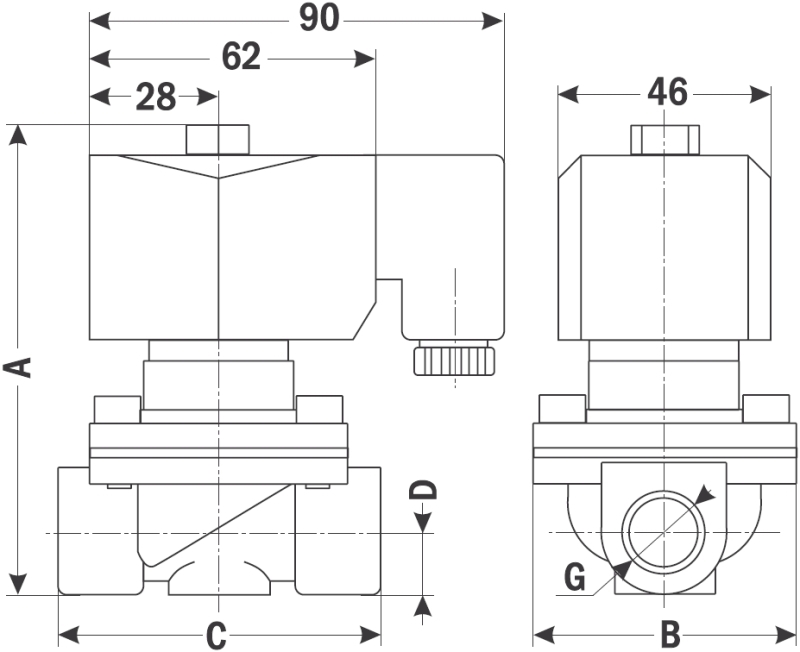

| Габаритные размеры для AR-2W21,12...25 мм
|
 |
| Размер, мм
| AR-2W2112
| AR-2W2115
| AR-2W2120
| AR-2W2125
| ||||
| Материал корпуса
| Латунь
| Сталь
| Латунь
| Сталь
| Латунь
| Сталь
| Латунь
| Сталь
|
| A
| 100
| 106
| 100
| 106
| 107
| 112
| 117
| 121
|
| B
| 57
| 57
| 57
| 57
| 58
| 55
| 77
| 72
|
| C
| 67
| 69
| 67
| 69
| 69
| 72
| 95
| 98
|
| D
| 13
| 14
| 13
| 14
| 16
| 17
| 21
| 21
|
| G
| ⅜"
| ½" | ¾" | 1" | ||||
| Вес, кг
| 0,85
| 0,85
| 0,86
| 0,89
| 0,91
| 1,4
| 1,43
| 1,48
|

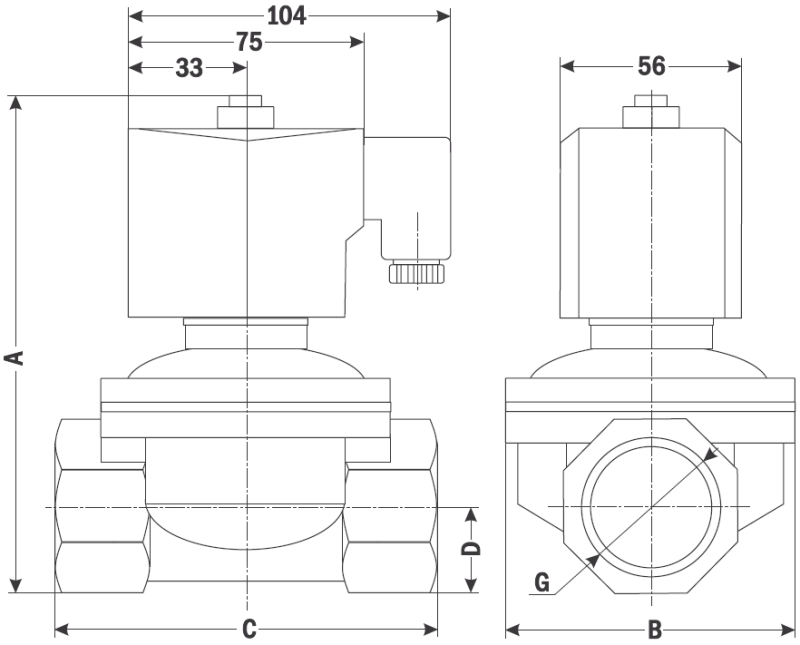

| Габаритные размеры для AR-2W21, 32...50 мм
|
 |
| Размер, мм
| AR-2W2132
| AR-2W2140
| AR-2W2150
| |||
| Материал корпуса
| Латунь
| Сталь
| Латунь
| Сталь
| Латунь
| Сталь
|
| A
| 155
| 149
| 160
| 162
| 177
| 180
|
| B
| 86
| 87
| 94
| 93
| 119
| 123
|
| C
| 113
| 116
| 122
| 122
| 160
| 167
|
| D
| 26
| 26
| 28
| 29
| 34
| 36
|
| G
| 1¼"
| 1½" | 2" | |||
| Вес, кг
| 2,1
| 2,1
| 2,48
| 2,42
| 3,78
| 3,89
|
