AR-2W21F
Описание прибора
Стоимость: 20921 ... 57225
р.
Срок поставки: Со склада

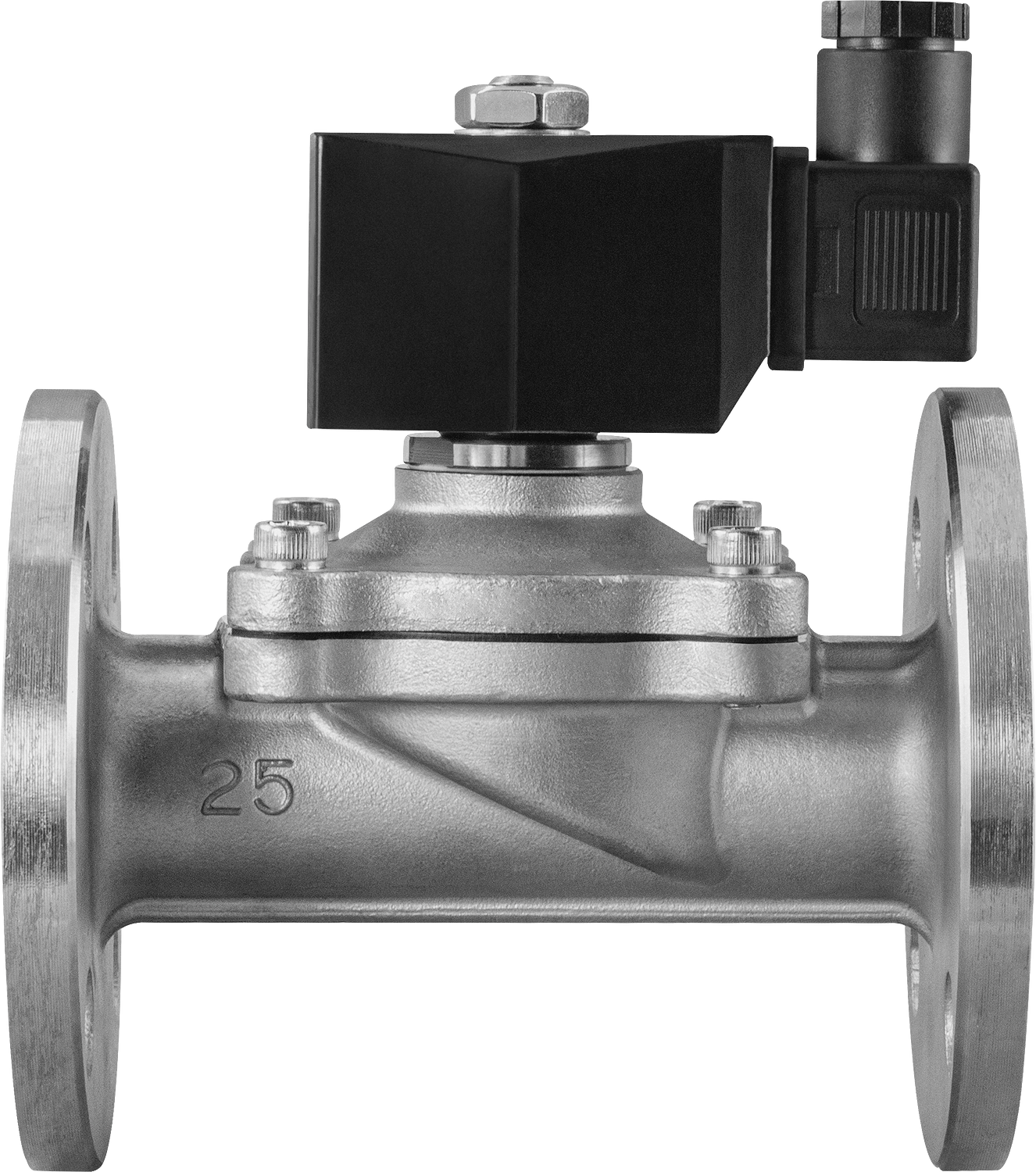

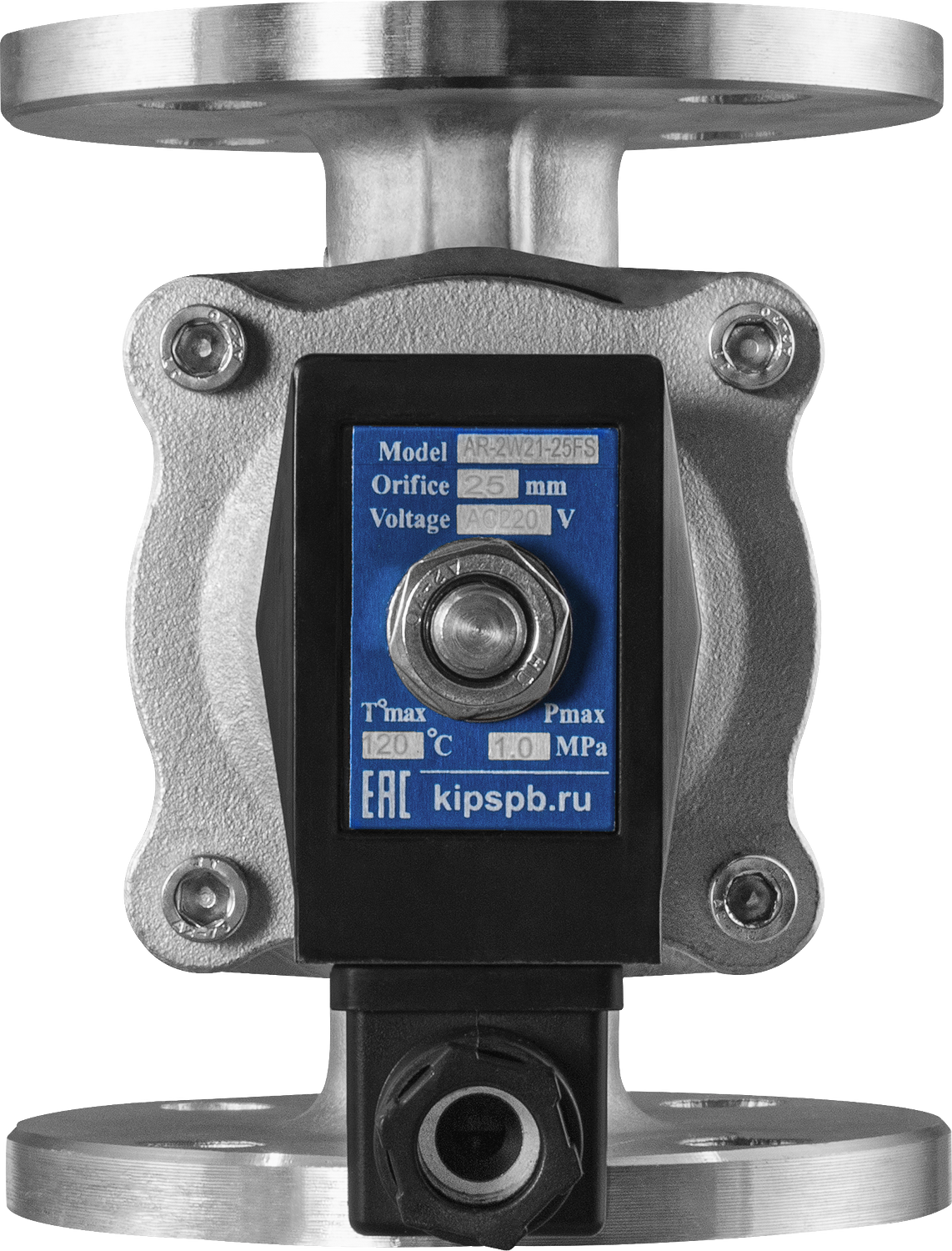

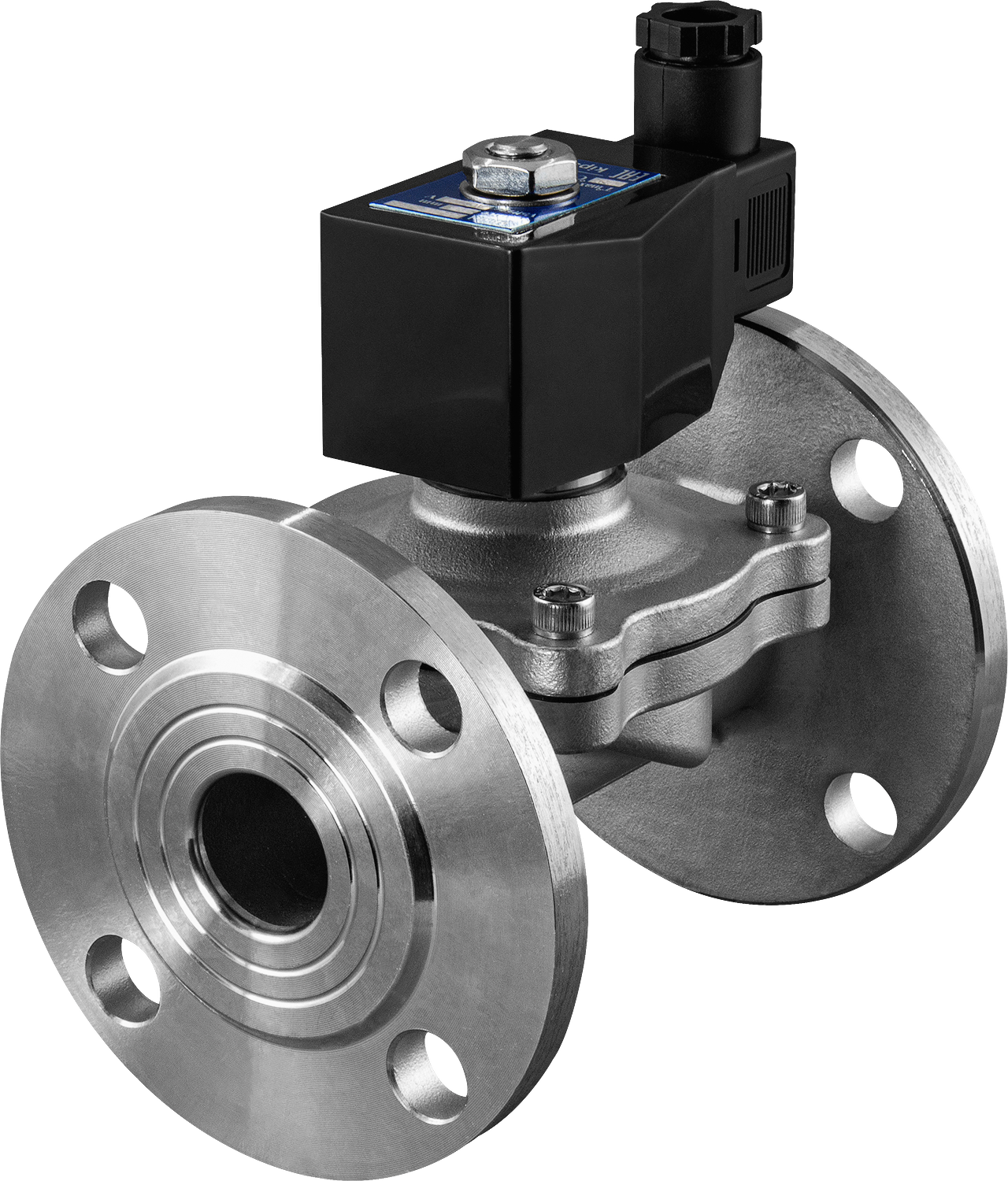

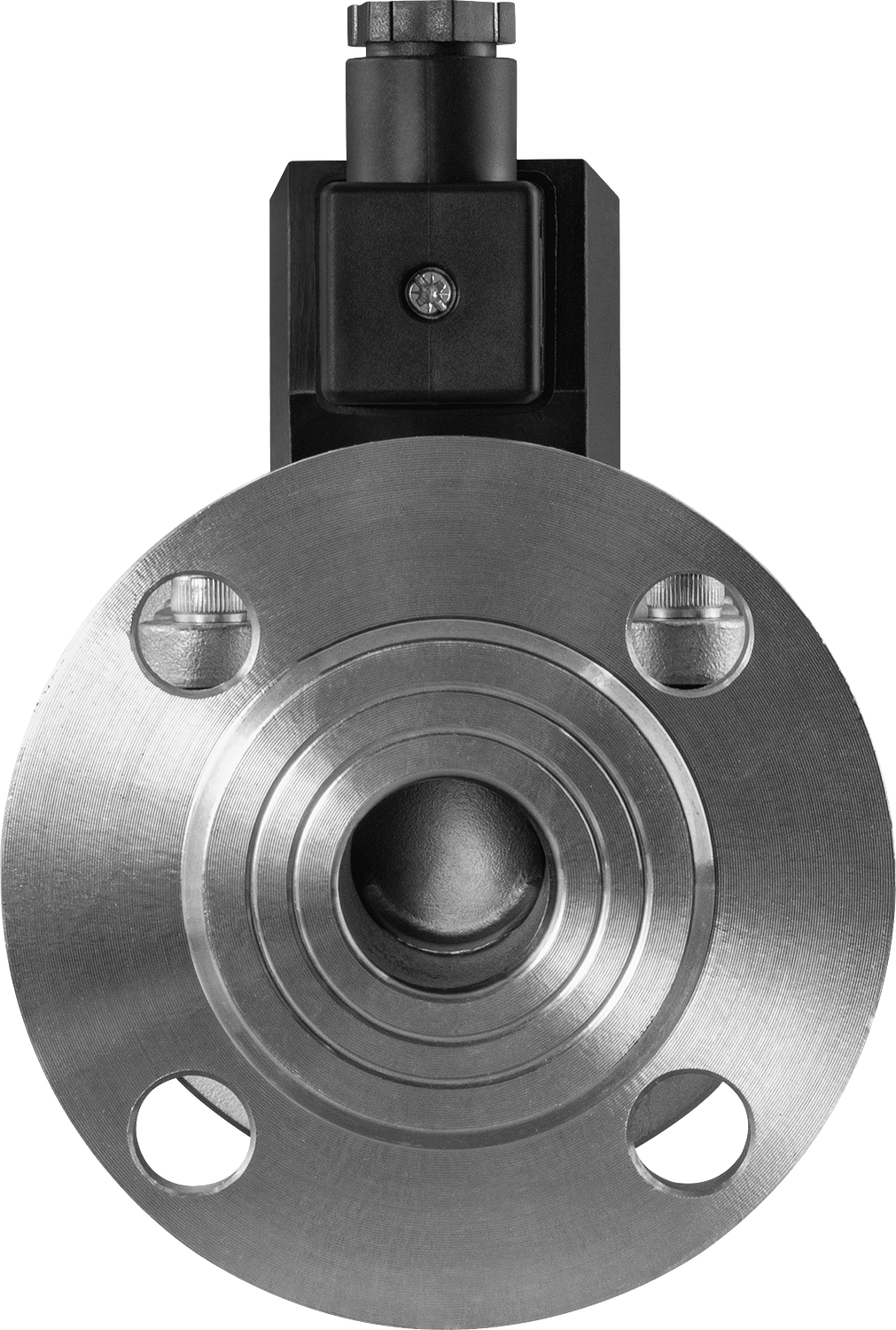

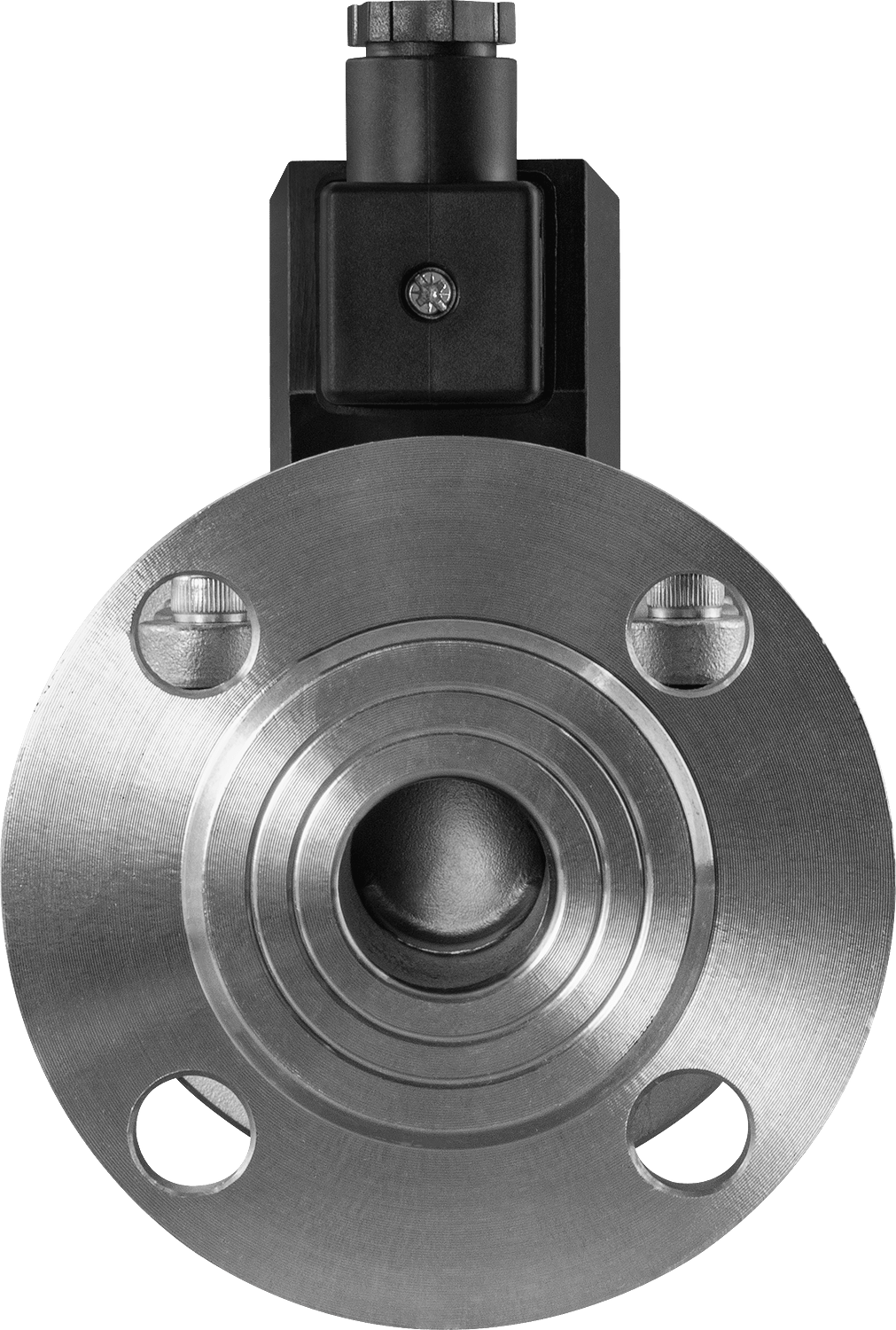

Клапан соленоидный нормально закрытый фланцевый прямого действия с диафрагмой AR-2W21F предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Технические характеристики:
Модификации:
Версия: 2015-04-10-КВА
Особенности:
- Cрабатывание при нулевом давлении
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подаётся. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения - клапан будет закрыт. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана когда либо большую часть времени клапан должен быть закрыт либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
| |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла, спирт | |
| Материал | Корпуса | Нержавеющая сталь
|
| Уплотнения | VITON, EPDM | |
| Температура рабочей среды | −10…120°С
| |
| Рабочее давление | 0...1 МПа | |
| Диаметр условного прохода | 25...50 мм | |
| Присоединение | Фланцевое F1"...F2" | |
| Катушка | Ду=12...25 мм | S51H, IP65
|
| Ду=32...50 мм | SD01H, IP65 | |
| Питание | ~220 В, ~110 В, ~24 В
=110 В, =24 В, =12 В | |
| Мощность
| S51H | 40 ВА (АС), 30 Вт (DC) |
| SD01H | 35 ВА (АС), 30 Вт (DC) | |
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Катушка |
| AR-2W2125 FSX | 25
| 10
| F1" | 0
| 1
| S51H
|
| AR-2W2132 FSX
| 32
| 20
| F1¼" | SD01H
| ||
| AR-2W2140 FSX | 40
| 25
| F1½" | |||
| AR-2W2150 FSX
| 50
| 41
| F2"
|

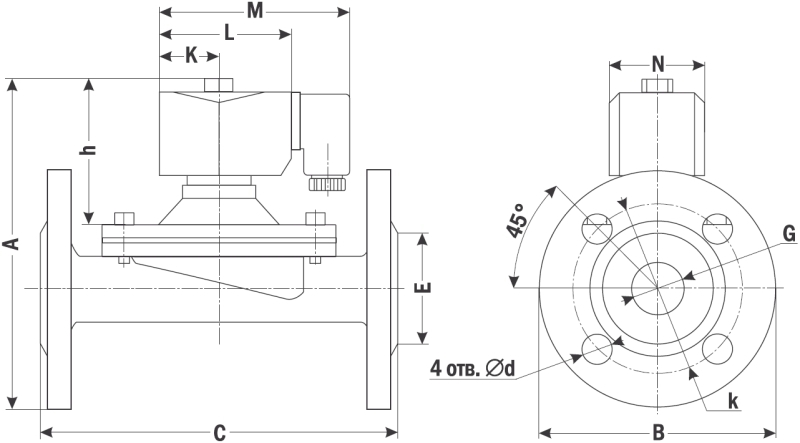

| Габаритные размеры
|
 |
| Размер, мм
| AR-2W2125F
| AR-2W2132F
| AR-2W2140F
| AR-2W2150F
|
| A
| 145
| 184
| 205
| 220
|
| B
| 105
| 132
| 143
| 160
|
| C
| 136
| 144
| 155
| 185
|
| E
| 62
| 70
| 82
| 98 |
| G
| 1"
| 1¼"
| 1½"
| 2"
|
| K
| 28
| 33
| 33
| 33
|
| L
| 62
| 74
| 74
| 74
|
| M
| 90
| 102
| 102
| 120
|
| N
| 46
| 56
| 56
| 56
|
| d
| 14
| 18
| 18
| 18
|
| k
| 84
| 102
| 102
| 125
|
| h
| 65
| 90
| 90
| 95
|
| Вес, кг
| 3
| 4,85
| 5,65
| 7,85
|
Версия: 2015-04-10-КВА
