AR-2W31
Описание прибора
Стоимость: 11013 р.
Срок поставки: Снято с производства
Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-2W31 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Технические характеристики:
Модификации:
Версия: 2015-04-30 НТА
Особенности:
- Cрабатывание при нулевом давлении
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подаётся. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения - клапан будет закрыт. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана когда либо большую часть времени клапан должен быть закрыт либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
| |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла, спирт | |
| Материал | Корпуса | Латунь
|
| Уплотнения | VITON, EPDM | |
| Температура рабочей среды | −10…120°С
| |
| Рабочее давление | 0...0,8 МПа | |
| Диаметр условного прохода | 12…25 мм | |
| Присоединение | Резьбовое G⅜"…G1" | |
| Катушка | S91H, IP65
| |
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В | |
| Мощность
| 20 ВА (АС), 14 Вт (DC) | |
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Катушка |
| AR-2W3112 GBV | 12
| 3,8
| G⅜" | 0
| 0,8
| S91H
|
| AR-2W3115 GBV
| 15
| 3,8
| G½" | |||
| AR-2W3120 GBV | 20
| 8
| G¾" | |||
| AR-2W3125 GBV
| 25
| 10
| G1"
|

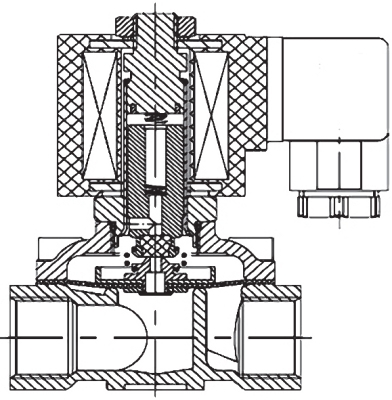

| Габаритные размеры
|
 |
| Размер, мм
| AR-2W3112
| AR-2W3115
| AR-2W3120
| AR-2W3125
|
| A
| 97
| 94
| 103
| 111
|
| B
| 56
| 55
| 56
| 77,5
|
| C
| 66
| 67
| 73
| 97
|
| D
| 13,5
| 13,5
| 16,5
| 20,5
|
| G
| ⅜"
| ½"
| ¾"
| 1"
|
| Вес, кг
| 0,69
| 0,66
| 0,7
| 1
|
Версия: 2015-04-30 НТА
