AR-YCP31F

Описание прибора
Стоимость: 38803 ... 409127 р.         Срок поставки: Со склада

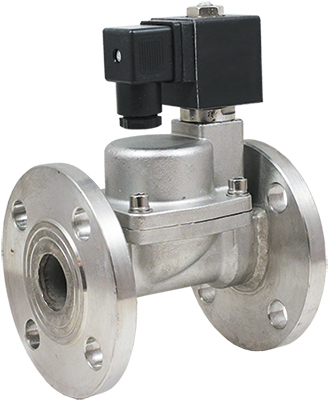

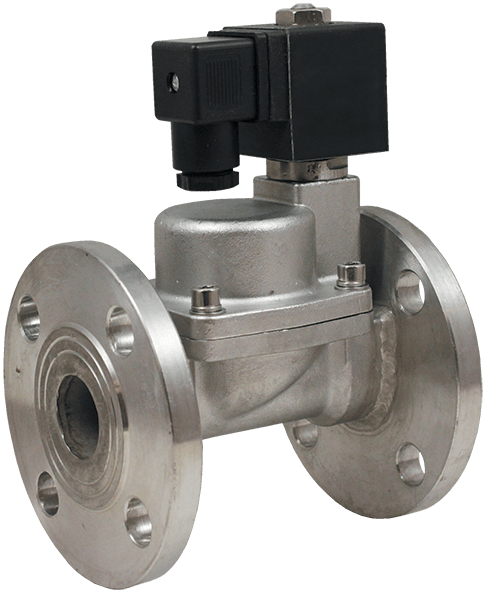

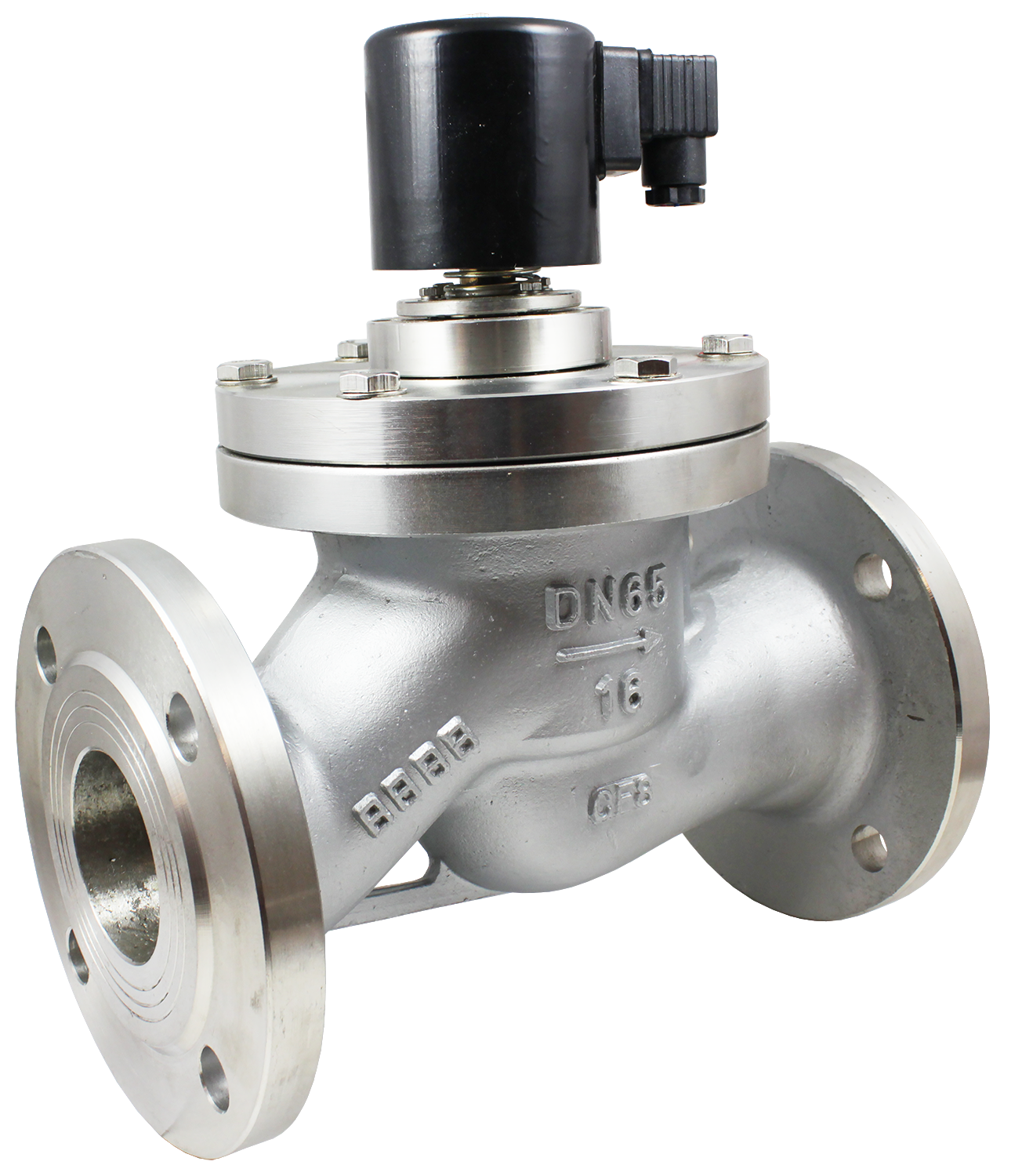

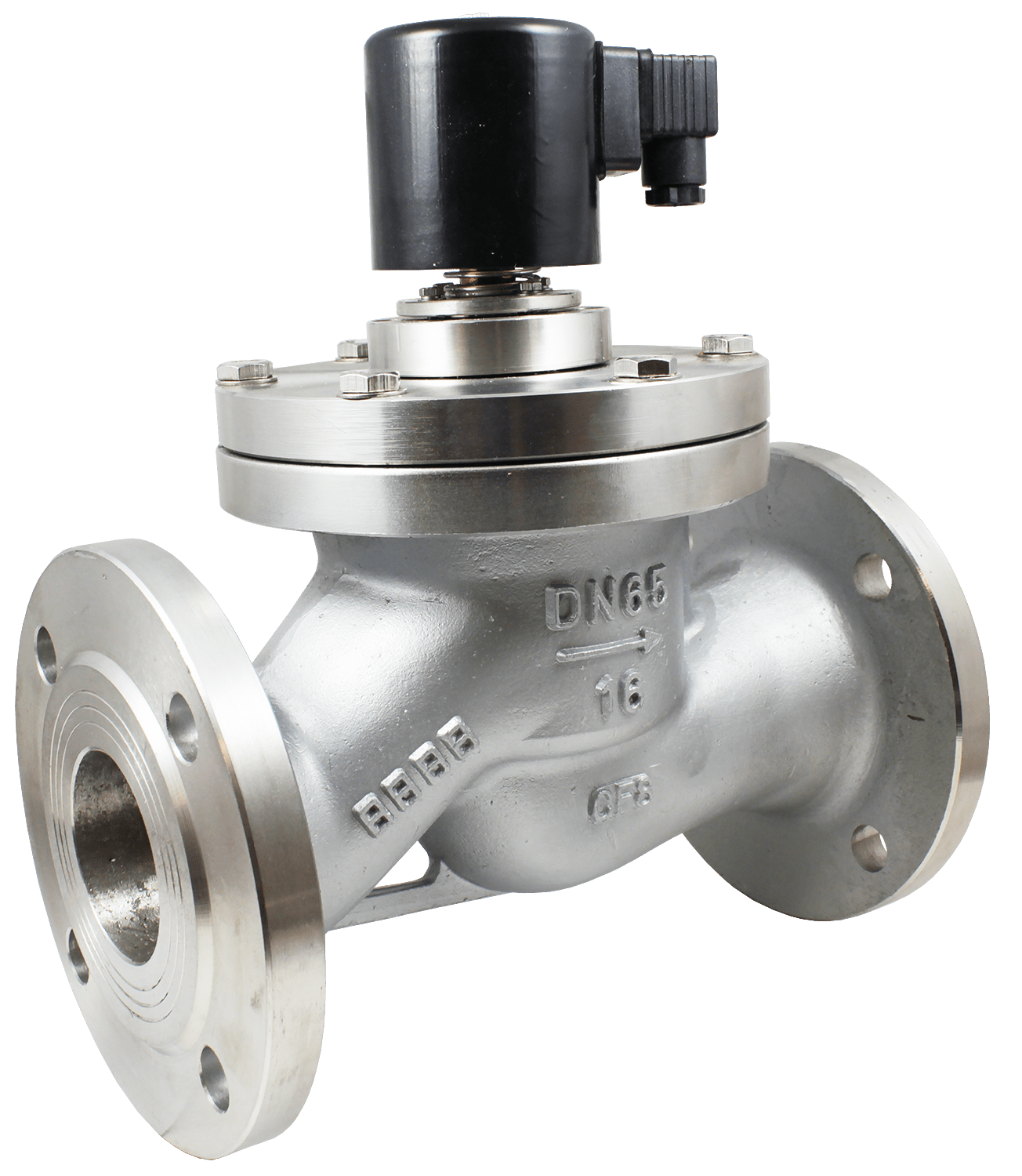

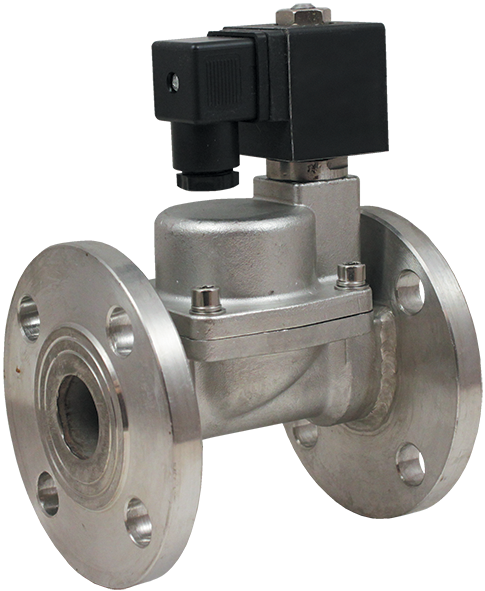

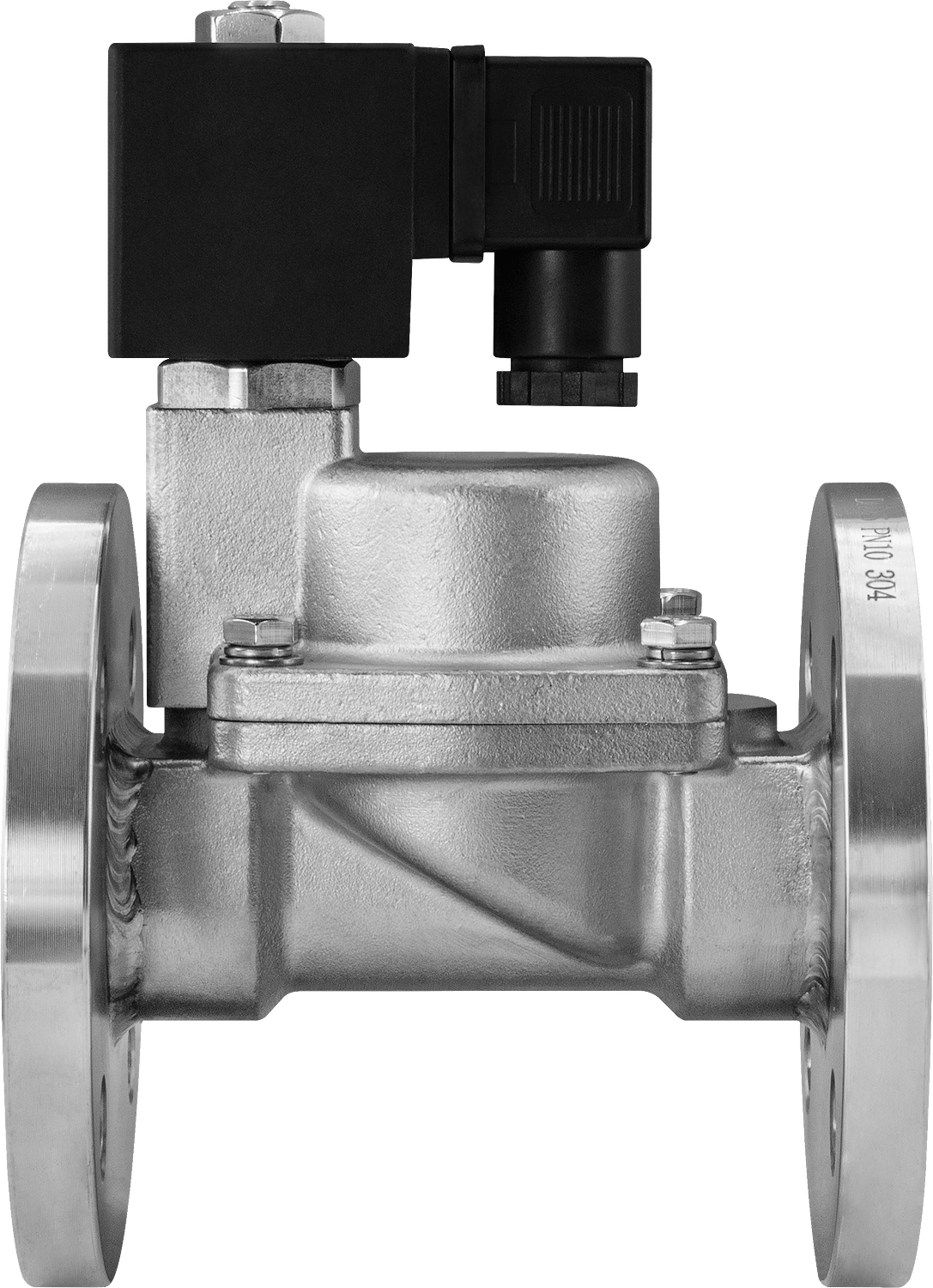

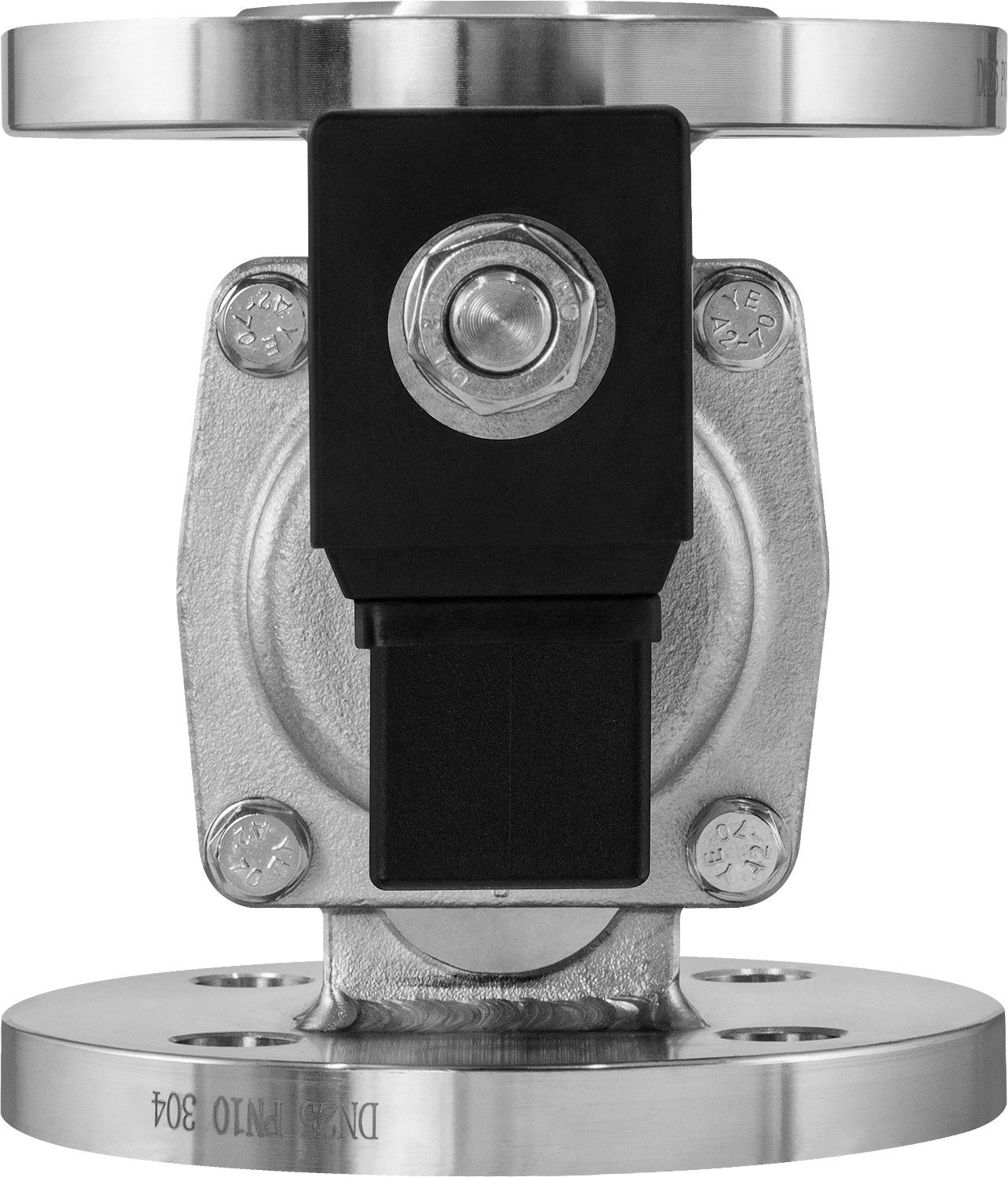

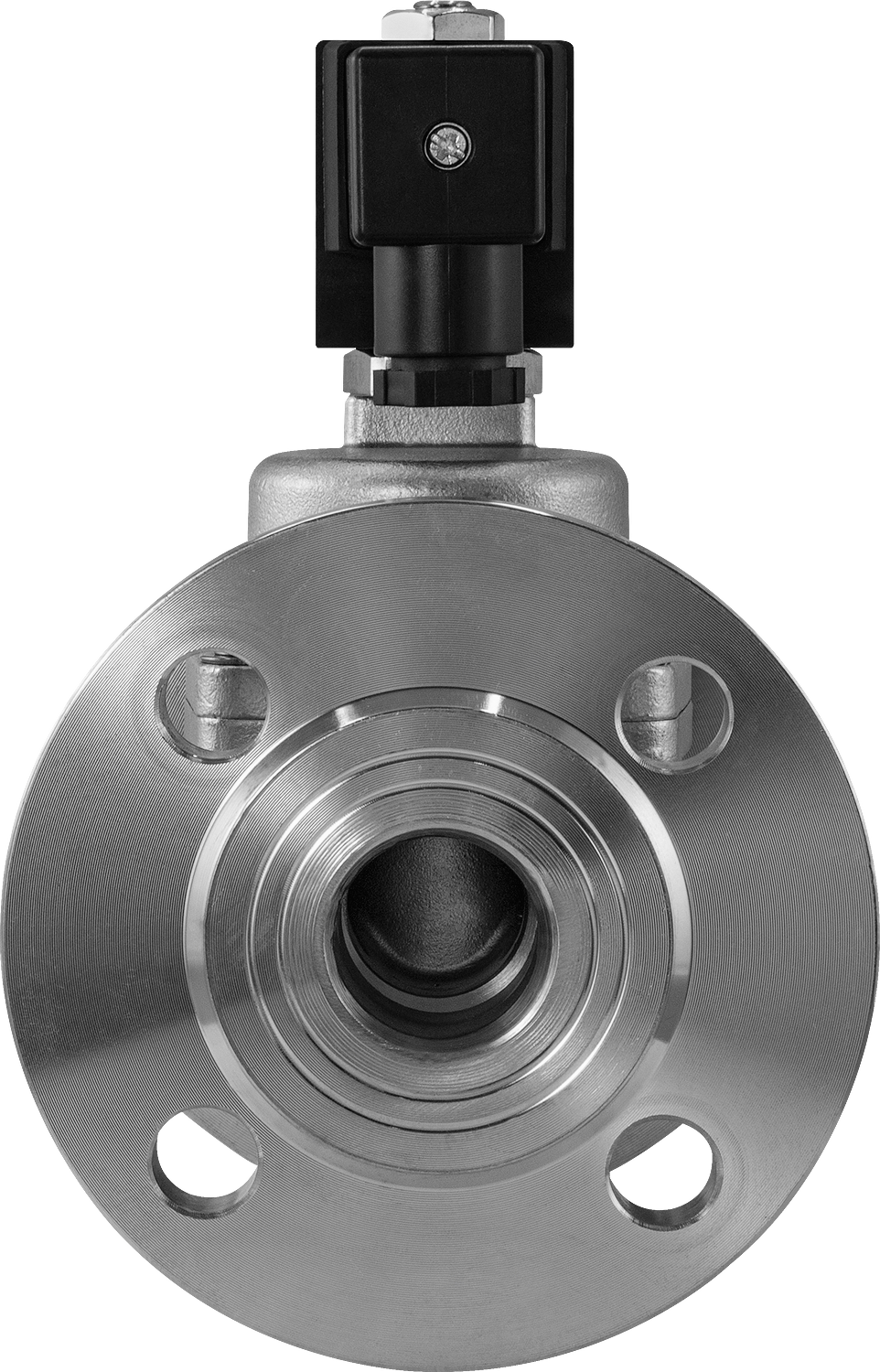

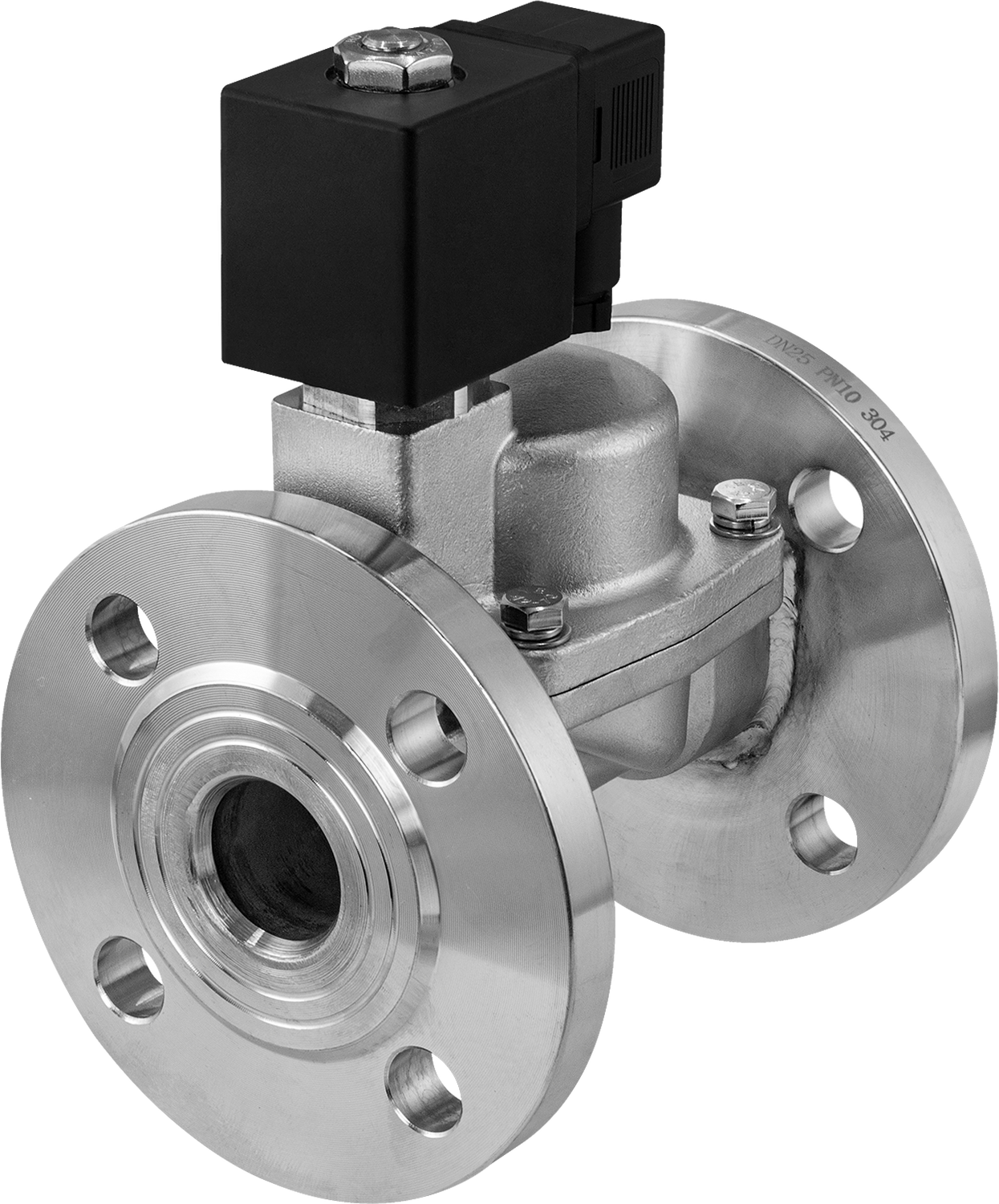

Клапан соленоидный фланцевый нормально закрытый непрямого действия с поршнем, для пара AR-YCP31F предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
  • Долгий срок службы уплотнителя в среде пара
  • Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
  • Работа при высоком давлении до 1,6 МПа
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
Параметр
Значение
Рабочая средаПар, вода, горячая вода
МатериалКорпуса Нержавеющая сталь
Уплотнения PTFE
Температура рабочей среды−20…180°С
Рабочее давление0,05...1,6 МПа
Диаметр условного прохода 25...150 мм
ПрисоединениеФланцевое F1"...F6"
КатушкаS21H, YG1B; IP65
Питание~220 В, ~110 В, ~24 В
=24 В, =12 В
Мощность
S21H: 22 ВА (АС), 15 Вт (DC)
YG1B: 30 ВА (AC), 21 Вт (DC)

Модификации:
МодельДу, ммKv, м³/ч
ПрисоединениеPmin , МПаPmax , МПаКатушка
Вес, кг
AR-YCP3125 FSP
25
12
F1"
0,05
1,6
S21H
3,3
AR-YCP3132 FSP
32
24
F1¼"4,82
AR-YCP3140 FSP
40
29
F1½"6,17
AR-YCP3150 FSP 50 48 F2"8,1
AR-YCP3165 FSP65
72,51
F2½"YG1B23,1
AR-YCP3180 FSP80
106,63
F3"32,5
AR-YCP31100 FSP100
136,48
F4"43,4
AR-YCP31125 FSP125
170,60
F5"55,5
AR-YCP31150 FSP 150
272,96
F6"85

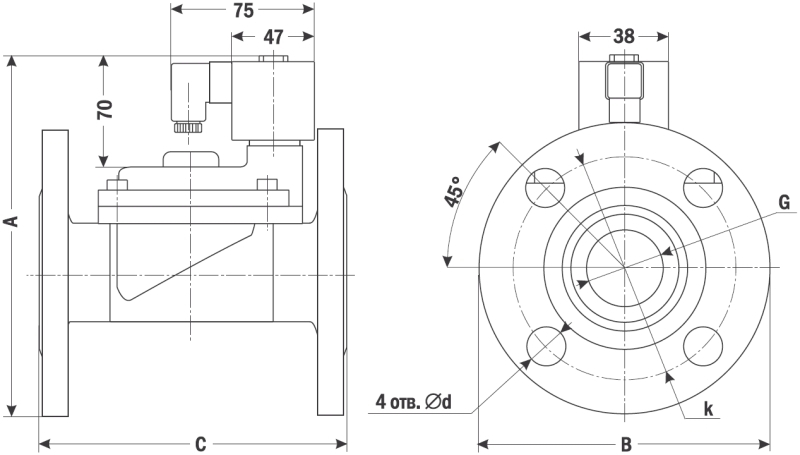

Габаритные размеры (Ду=25...50 мм)
Размер, мм
AR-YCP3125F
AR-YCP3132F
AR-YCP3140F
AR-YCP3150F
A
185
190
210
220
∅B
113
133
150
158
C
127
158
160
190
D
66
75
84
100
G
1"1¼"1½" 2"
d
14
18
18
18
k
87
100
110
125


Габаритные размеры (Ду=25...50 мм)
Размер, мм
AR-YCP3165F
AR-YCP3180F
AR-YCP3100F
AR-YCP31125FAR-YCP31150F
A
342
357
392
422
543
∅B
177
226
248
264
285
C
280
297
340
390
480
D
92
99
110
123
143
G
2½"3"4" 5" 6"
d
18
18
18
18
21
k
146
162
180
212
240
Кол-во отверстий
4
8
8
8
8
