AR-YCPG11F
Описание прибора
Стоимость: 38770 ... 79834
р.
Срок поставки: Со склада

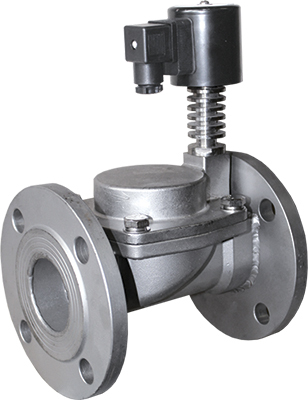

Клапан соленоидный фланцевый нормально закрытый непрямого действия с поршнем, для пара AR-YCPG11F предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Технические характеристики:
Модификации:
Версия: 2015-04-10-КВА
Особенности:

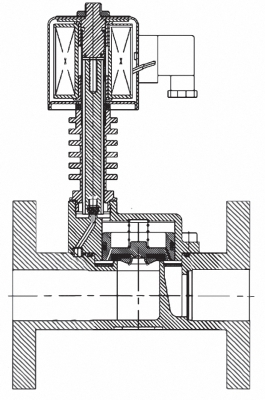

- Специальная конструкция с охлаждающим радиатором позволяет использовать клапан при температуре рабочей среды до 300°С
- Специальная модификация PTFE, устойчивая к высоким температурам в течение продолжительного времени
- Конструктивная защита трубопровода от гидравлических ударов
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подаётся. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения - клапан будет закрыт. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана когда либо большую часть времени клапан должен быть закрыт либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
| |
| Рабочая среда | Пар, вода, горячая вода, масла | |
| Материал | Корпуса | Нержавеющая сталь
|
| Уплотнения | PTFE | |
| Температура рабочей среды | −5…300°С
| |
| Рабочее давление | 0,05...1,6 МПа | |
| Диаметр условного прохода | 25...50 мм | |
| Присоединение | Фланцевое F1"...F2" | |
| Катушка | Y21H, S21H; IP65
| |
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В | |
|
Мощность | Y21H | 28 ВА (АС), 20 Вт (DC)
|
| S21H | 22 ВА (AC), 15 Вт (DC) | |
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Катушка
|
| AR-YCPG1125 FSP
| 25
| 10
| F1" | 0,05
| 1,6
| Y21H
S21H |
| AR-YCPG1132 FSP
| 32
| 20
| F1¼" | |||
| AR-YCPG1140 FSP
| 40
| 25
| F1½" | |||
| AR-YCPG1150 FSP
| 50
| 41
| F2"
|

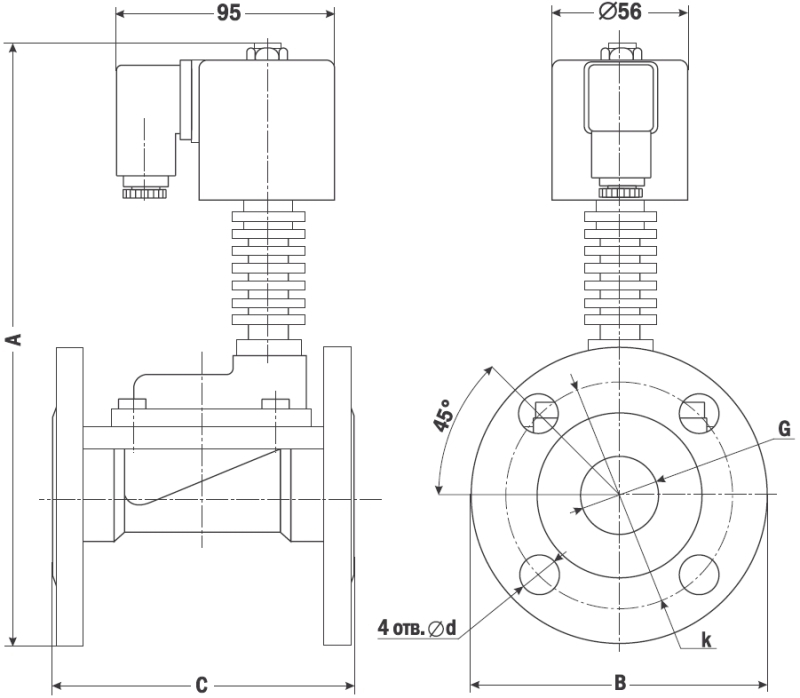

| Габаритные размеры |
 |
| Размер, мм
| YCPG1125F | YCPG1132F | YCPG1140F | YCPG1150F |
| A
| 235
| 247
| 247
| 260
|
| ∅B
| 115
| 140
| 150
| 165
|
| C
| 130
| 160
| 160
| 190
|
| G
| 1" | 1¼" | 1½" | 2" |
| d
| 14
| 18
| 18
| н/д |
| k
| 84
| 98
| 109
| н/д
|
| Вес, кг
| 3,5
| 6,3
| 6,7
| 8,3
|
Версия: 2015-04-10-КВА
