AR-2W12F
Описание прибора
Стоимость: 38038 ... 62417
р.
Срок поставки: Со склада
Клапан соленоидный нормально открытый фланцевый прямого действия с диафрагмой AR-2W12F предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Технические характеристики:
Модификации:
Версия: 2014-10-11-КВА
Особенности:
- Cрабатывание при нулевом давлении

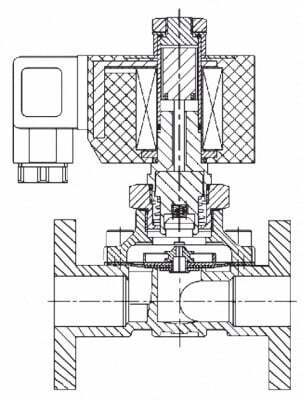

ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Нормально открытый соленоидный клапан — это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подачи напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения — клапан будет открыт.
Подходит в большинстве случаев — для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда либо большую часть времени клапан должен быть открыт, либо когда он обязательно должен быть открыт при отключении электропитания системы.
Подходит в большинстве случаев — для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда либо большую часть времени клапан должен быть открыт, либо когда он обязательно должен быть открыт при отключении электропитания системы.
| Параметр
| Значение
|
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла, спирт
|
| Материал | Корпуса: нержавеющая сталь
Уплотнения: VITON, EPDM |
| Температура рабочей среды | −10...120°С
|
| Рабочее давление | 0...1 МПа
|
| Диаметр условного прохода | 25...50 мм
|
| Присоединение | Фланцевое F1"... F2" |
| Катушка | S51H, IP65 (Ду=25 мм)
Y21H, Y71H; IP65 (Ду=32...50 мм) |
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В |
| Мощность
| S51H: 40 ВА (АС), 30 Вт (DC)
Y21H, Y71H: 28 ВА (АС), 20 Вт (DC) |
Модификации:
| Модель | Ду, мм
| Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка
|
| AR-2W1225 FSX
| 25 | 10
| F1"
| 0
| 1
| S51H
|
| AR-2W1232 FSX | 32
| 20
| F1¼"
| Y21H, Y71H
| ||
| AR-2W1240 FSX | 40
| 25
| F1½"
| |||
| AR-2W1250 FSX | 50
| 41
| F2"
|

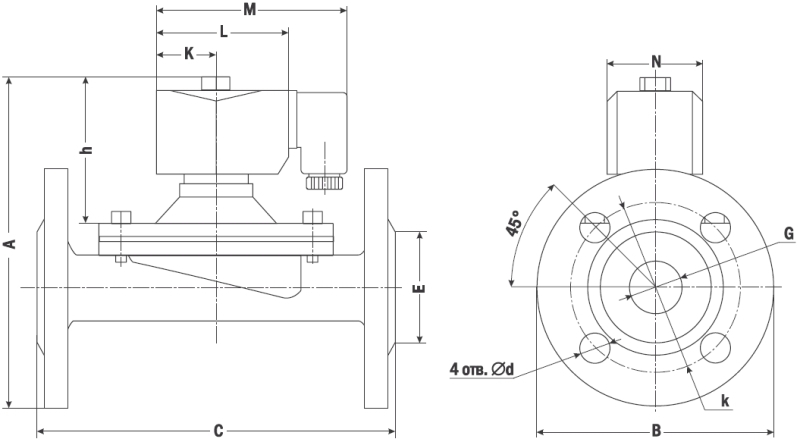

| Габаритные размеры
|
 |
| Размер, мм | AR-2W1225F
| AR-2W1232F | AR-2W1240F | AR-2W1250F |
| A | 165
| 200
| 205
| 235
|
| B | 108
| 132
| 140
| 160
|
| C | 138
| 146
| 153
| 182 |
| E | 59 | 72 | 77 | 98 |
| G | 1" | 1¼" | 1½" | 2" |
| K | 25
| 28
| 28
| 28
|
| L | 62
| 56
| 56
| 56
|
| M | 90
| 95
| 95
| 95
|
| N
| 46
| 56
| 56
| 56
|
| d | 13,5
| 18
| 18
| 18
|
| k | 84,5
| 100
| 110
| 125
|
| h | 85
| 100
| 105
| 95
|
| Вес, кг | 3,8
| 4,8
| 5,8
| 6,8
|
