AR-YCP32F
Описание прибора
Стоимость: 29260 ... 63009
р.
Срок поставки: Со склада

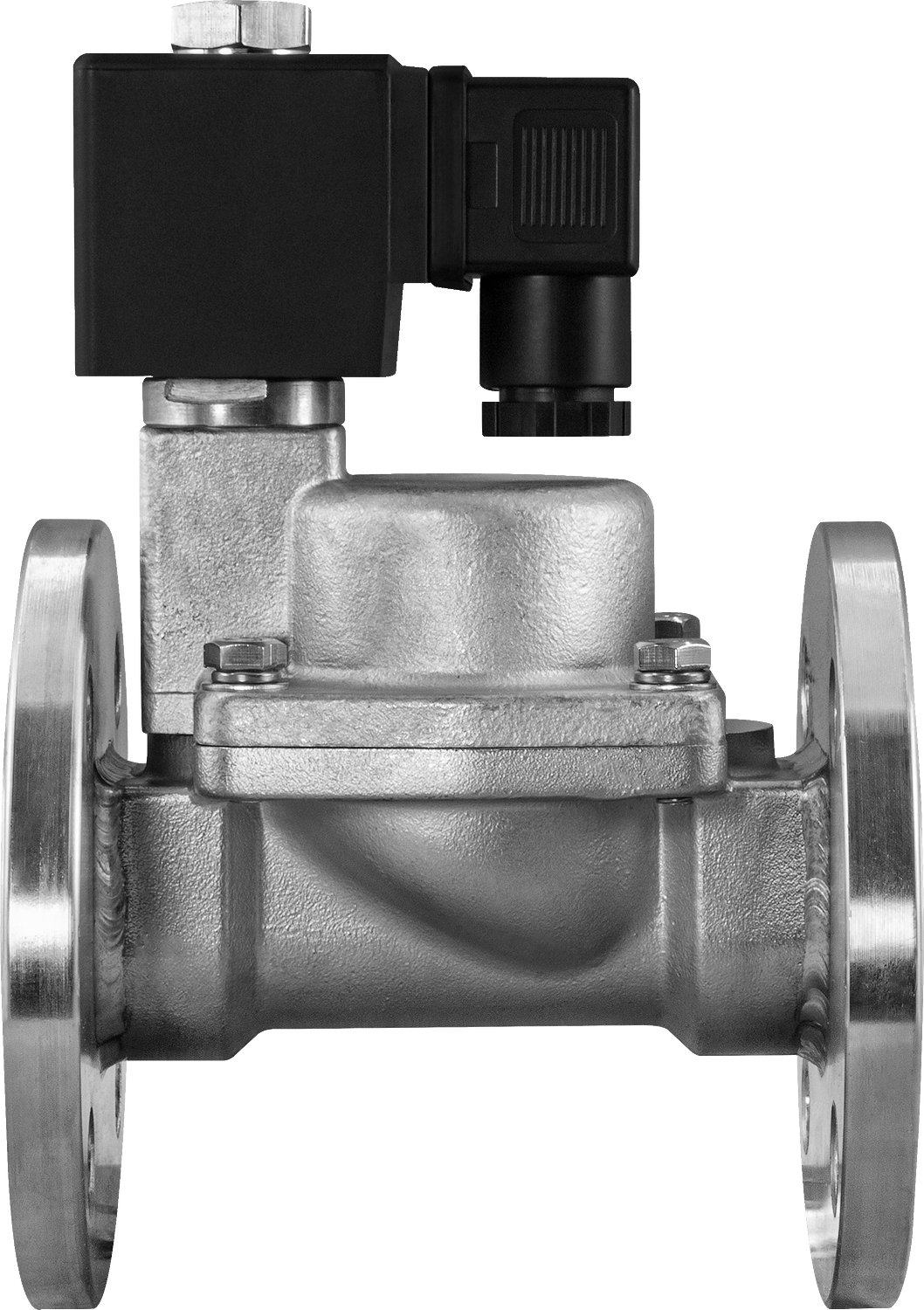

Клапан соленоидный фланцевый нормально открытый непрямого действия с поршнем, для пара AR-YCP32F предназначен для управления потоком рабочей среды в трубопроводе Особенности:
Технические характеристики:
Модификации:
Версия: 2014-08-27-КВА
- Конструктивная защита трубопровода от гидравлических ударов
- Долгий срок службы уплотнителя в среде пара
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Нормально открытый соленоидный клапан — это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подачи напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения — клапан будет открыт.
Подходит в большинстве случаев — для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда либо большую часть времени клапан должен быть открыт, либо когда он обязательно должен быть открыт при отключении электропитания системы.
Подходит в большинстве случаев — для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда либо большую часть времени клапан должен быть открыт, либо когда он обязательно должен быть открыт при отключении электропитания системы.
| Параметр
| Значение
|
| Рабочая среда | Пар, вода, горячая вода, масла, спирт |
| Материал | Корпуса: нержавеющая сталь
Уплотнения: PTFE |
| Температура рабочей среды | −20...180°С |
| Рабочее давление | 0,05…1,6 MПa |
| Диаметр условного прохода | 25...50 мм |
| Присоединение | Фланцевое F1"...F2"
|
| Катушка | S21H, IP65
|
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В |
| Мощность
| 22 ВА (АС), 15 Вт (DC) |
Модификации:
| Модель | Ду, мм
| Kv, м³/ч
| Присоединение
| Pmin , МПа
| Pmax , МПа
| Катушка
|
| AR-YCP3225 FSP
| 25
| 10
| F1"
| 0,05
| 1,6
| S21H
|
| AR-YCP3232 FSP
| 32
| 20
| F1¼"
| |||
| AR-YCP3240 FSP
| 40
| 25
| F1½"
| |||
| AR-YCP3250 FSP
| 50
| 41
| F2"
|

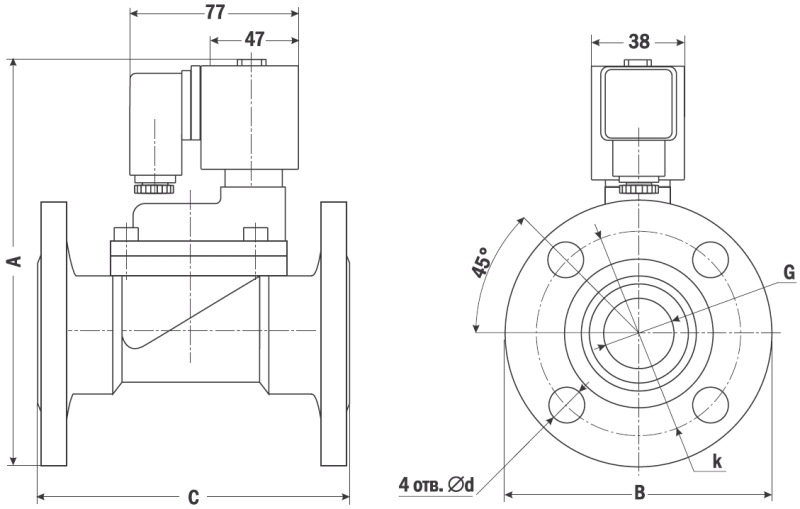

| Габаритные размеры |
 |
| Размер, мм
| AR-YCP3225F
| AR-YCP3232F
| AR-YCP3240F
| AR-YCP3250F
|
| A
| 185
| 205
| 219
| 220
|
| B | 112
| 132
| 142
| 158
|
| C | 125
| 155
| 160
| 181
|
| k
| 85
| 100
| 110
| 125
|
| G | 1" | 1¼" | 1½" | 2" |
| Вес, кг | 3,3 | 5,1
| 6,17
| 8,1
|
Версия: 2014-08-27-КВА
