AR-5524(A)-03

Описание прибора

Стоимость: 715 р. Срок поставки: 7...8 недель

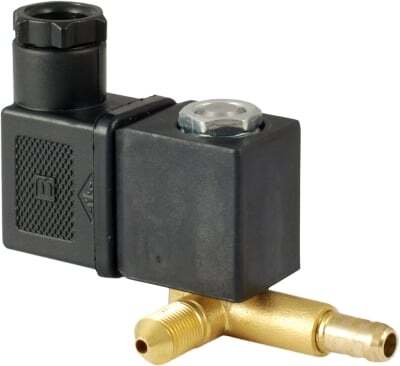

Клапан соленоидный миниатюрный нормально закрытый прямого действия с поршнем, для пара AR-5524(A)-03 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Пригоден для работы в кофемашинах, электроутюгах и других устройствах с использованием пара
Возможность срабатывания при нулевом давлении
Пониженное энергопотребление
Компактный размер

Принцип действия и область применения:

Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подаётся. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения - клапан будет закрыт. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана когда либо большую часть времени клапан должен быть закрыт либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, воздух, инертные газы
Материал	Корпуса: латунь Уплотнения: VITON
Температура рабочей среды	−10...150°С
Рабочее давление	0...1 МПа
Диаметр условного прохода	2,3 мм
Присоединение	Резьбовое наруж. G⅛” или K⅛” , штуцер ∅ 7,5 мм
Катушка	SB285, SA11B; IP65
Питание	~220 В, ~110 В, ~24 В =24 В, =12 В
Мощность	SB285: 6 ВА (АС), 6 Вт (DC) SA11B: 9 ВА (АС), 8 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Вес, г	Катушка
AR-5524(А)03-XBV	2,3	0,14	⅛”, штуцер ∅ 7,5 мм	0	1	130	SB285 SA11B

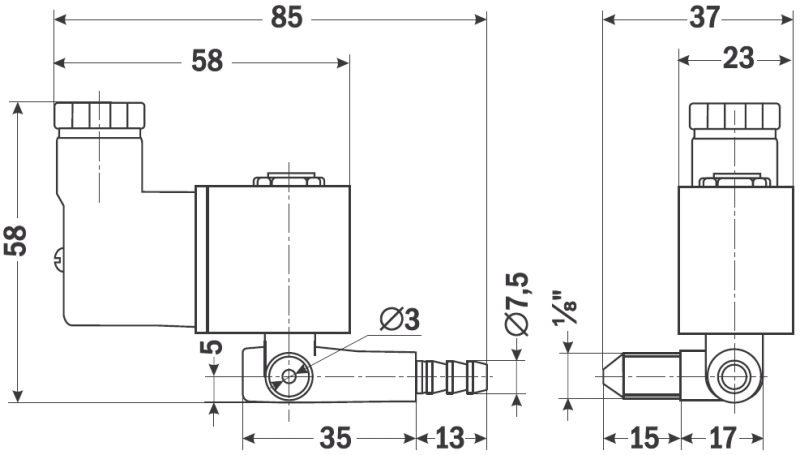

Габаритные размеры

Версия: 2014-09-04-КВА
