AR-YCL21
Описание прибора
Стоимость: 4810 ... 5010
р.
Срок поставки: Со склада

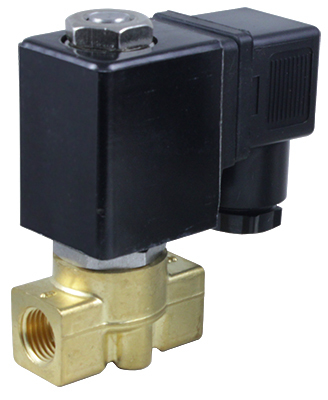

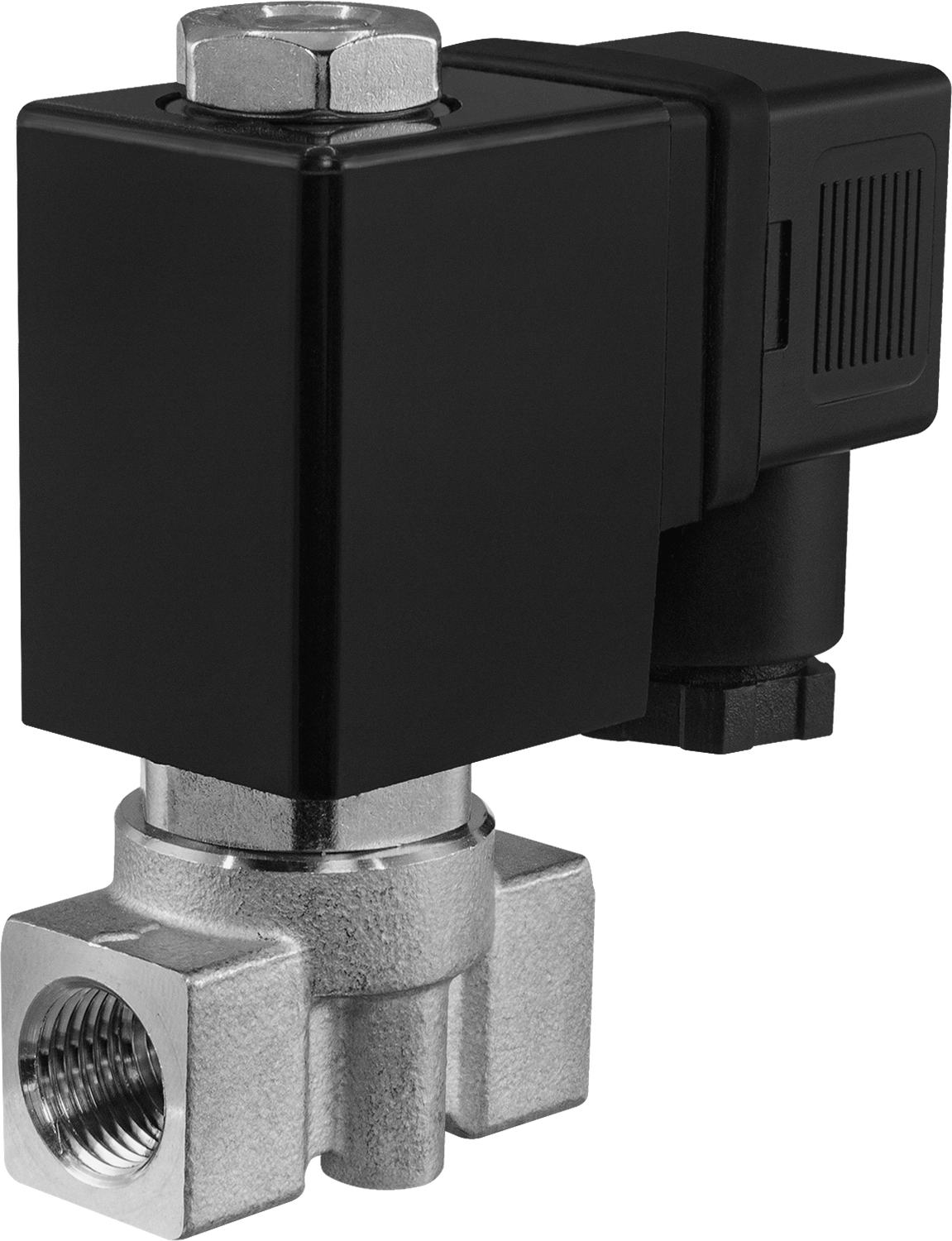

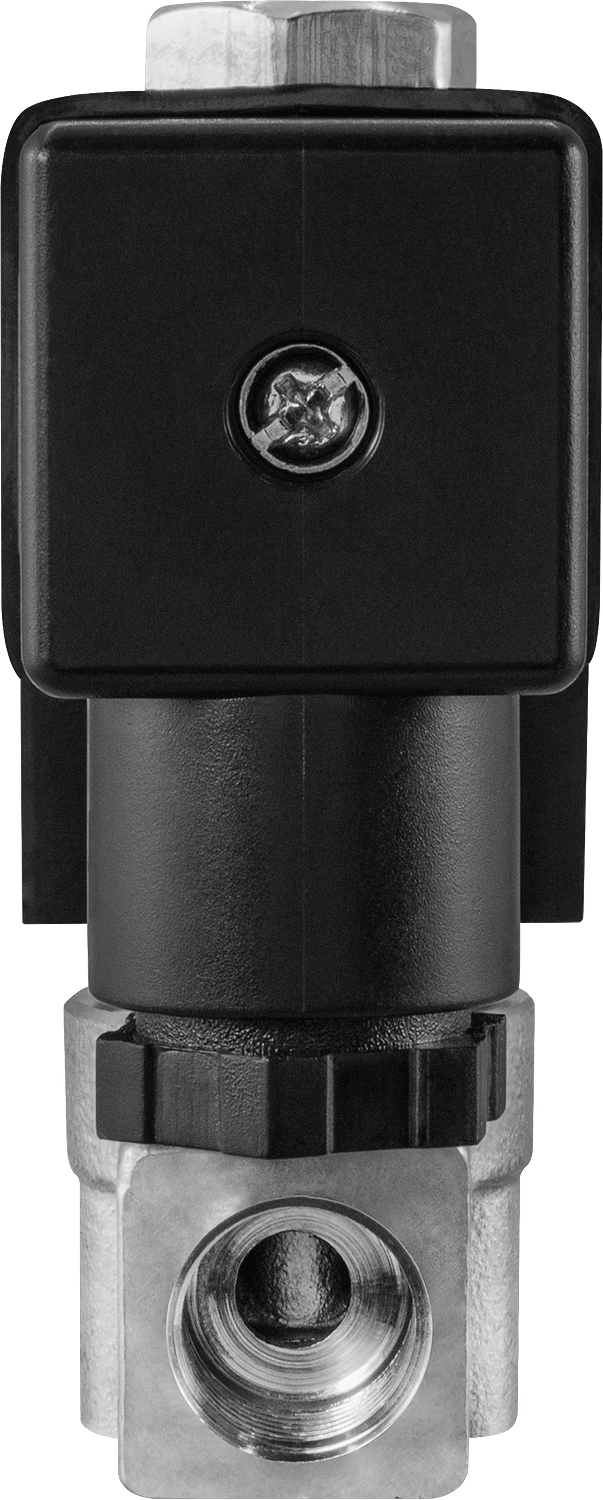

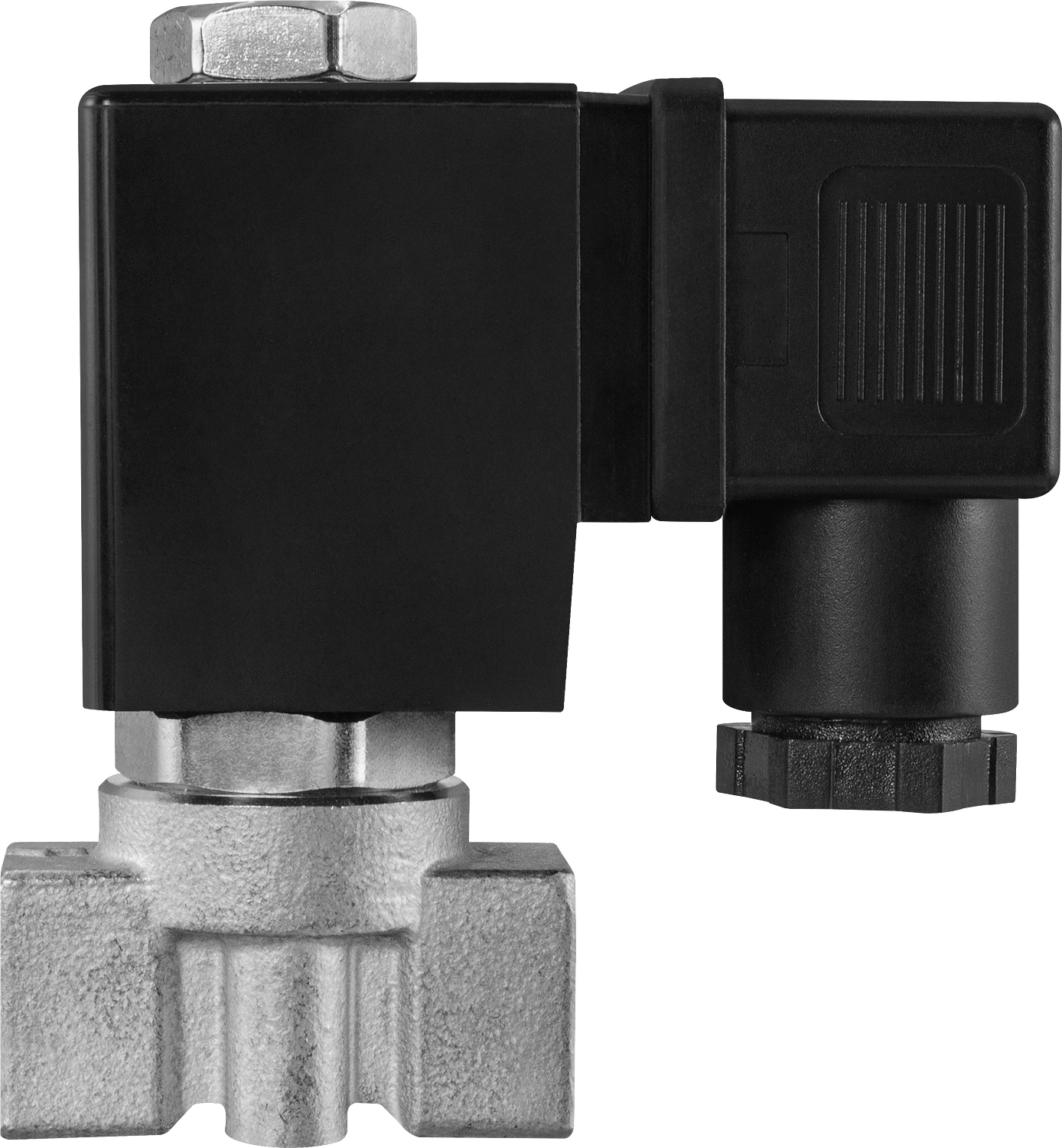

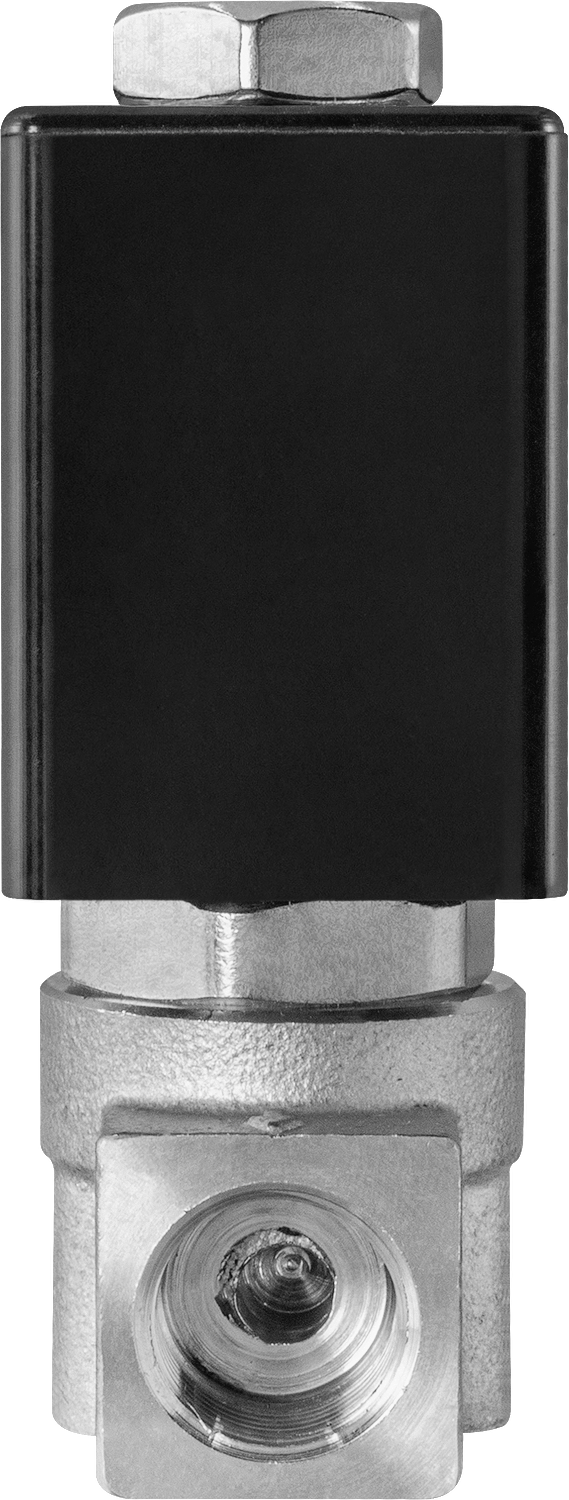

Клапан соленоидный миниатюрный бистабильный прямого действия AR-YCL21 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Технические характеристики:
Модификации:
Версия: 2014-08-25-КВА
Особенности:
- Клапан открывается при подаче напряжения и фиксируется в конечном положении
- Клапан закрывается при смене полярности приложенного напряжения
- Возможность срабатывания при нулевом давлении
- Длительный срок службы
- Нулевое потребление энергии в конечных положениях, энергия тратится только на переключение положения
- Малое время срабатывания: 0,025...0,1 с
- Только на постоянное напряжение

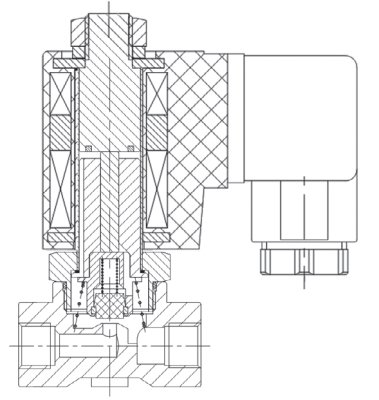

ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:Бистабильный клапан имеет два устойчивых положения: "Открыто" и "Закрыто". Переключение между ними осуществляется последовательно, подачей короткого импульса на катушку клапана. Особенностью управления является необходимость подачи импульсов противоположной полярности, поэтому бистабильные клапаны работают только от источников постоянного тока. Для удержания открытого или закрытого положения подавать напряжение на катушку не требуется! Благодаря этому эти клапаны обеспечивают нулевое потребление энергии (кроме моментов переключения) и исключительно долгий срок службы из-за отсутствия перегрева катушки.
Подходит в большинстве случаев, для эксплуатации в системах, где либо требуется частое открытие-закрытие клапанов, либо важно при отключении питания обеспечить бесперебойную работу оборудования и не допустить остановки технологического процесса.
Подходит в большинстве случаев, для эксплуатации в системах, где либо требуется частое открытие-закрытие клапанов, либо важно при отключении питания обеспечить бесперебойную работу оборудования и не допустить остановки технологического процесса.
| Параметр
| Значение
|
| Рабочая среда | Вода, горячая вода
|

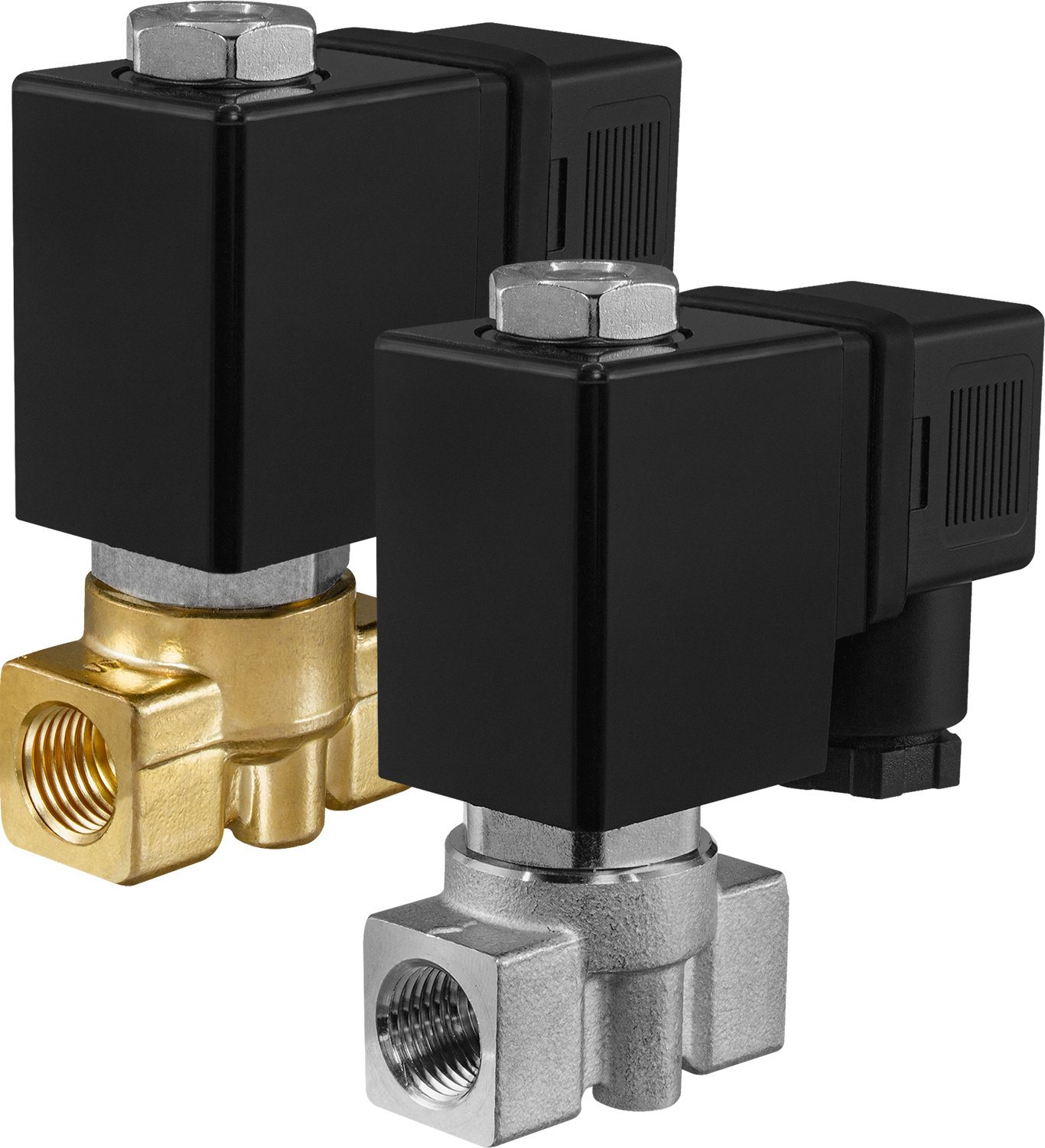

| Материалы | Корпуса: латунь, нержавеющая сталь
Уплотнения: VITON, EPDM, NBR |
| Температура рабочей среды | −10...120°С (EPDM, VITON)
−10...80°С (NBR) |
| Рабочее давление | 0,0...0,2–1,2 MПa
|
| Диаметр условного прохода | 1,6...6 мм
|
| Присоединение | Резьбовое G⅛"...G⅜" или K⅛"...K⅜" |
| Катушка | L11B, IP65 |
| Питание | =24 В, =12 В, =6 В
|
| Мощность
| 10 Вт (DC)
|
Модификации:
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Катушка
|
| AR-YCL21161 XXX
| 1,6 | 0,09 | ⅛" | 0 | 1,2 | L11B
|
| AR-YCL21251 XXX | 2,5
| 0,15
| 1,2 | |||
| AR-YCL21301 XXX | 3,0
| 0,26
| 0,8 | |||
| AR-YCL21252 XXX | 2,5
| 0,15 | ¼" | 1 | ||
| AR-YCL21302 XXX | 3,0
| 0,26
| 0,8
| |||
| AR-YCL21352 XXX | 3,5
| 0,29
| 0,8
| |||
| AR-YCL21402 XXX | 4,0
| 0,43
| 0,4
| |||
| AR-YCL21403 XXX | 4,0
| 0,43
| ⅜" | 0,4 | ||
| AR-YCL21503 XXX | 5,0
| 0,61
| 0,3 | |||
| AR-YCL21603 XXX | 6,0
| 0,67
| 0,2 |
| Габаритные размеры
|
 |
| Присоединение G
| ⅛" или ¼"
| ⅜"
|
| A
| 72
| 80
|
| B
| 26
| 47
|
| C
| 39
| 41
|
| D
| 9
| 11
|
| Вес, г (латунь)
| 360
| 403
|
| Вес, г (сталь)
| 750
| 860
|
Версия: 2014-08-25-КВА
