AR-PU220
Описание прибора
Стоимость: 1230 ... 1330
р.
Срок поставки: Выполняется под заказ

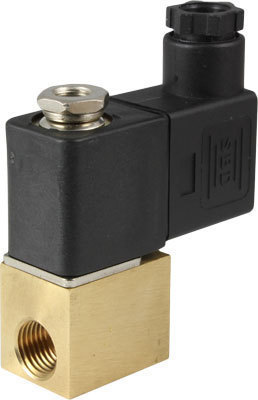

Клапан соленоидный миниатюрный нормально закрытый прямого действия AR-PU220 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Технические характеристики:
Модификации:
Версия: 2014-09-04-КВА
Особенности:
- Возможность срабатывания при нулевом давлении
- Высокая частота срабатывания, бесшумная работа
- Компактный размер
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подаётся. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения - клапан будет закрыт. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана когда либо большую часть времени клапан должен быть закрыт либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
| |
| Рабочая среда | Вода, воздух, инертные газы, масла | |
| Материал | Корпуса | Латунь
|
| Уплотнения | NBR | |
| Температура рабочей среды | −5...80°С | |
| Рабочее давление | 0...0,7 МПа | |
| Диаметр условного прохода Ду | 1,5 мм, 2,3 мм | |
| Присоединение | Резьбовое G⅛", G¼" | |
| Катушка | SB256, SB257, SB075; IP65
| |
| Питание | SB256
| ~220 В, ~110 В, ~24 В |
| SB257 | =24 В, =12 В | |
| SB075 | ~220 В, ~110 В, ~24 В, =24 В, =12 В | |
| Мощность
| SB256 | 22 ВА (АС)
|
| SB257 | 20 Вт (DC) | |
| SB075 | 6,2 ВА (АС), 3,5 Вт (DC) | |
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Катушка |
| AR-PU220-01 GBN
| 1,5
| 0,1
| G⅛"
| 0
| 0,7
| SB256
SB257 SB075 |
| AR-PU220-02 GBN
| 2,3
| 0,18
| G¼"
|

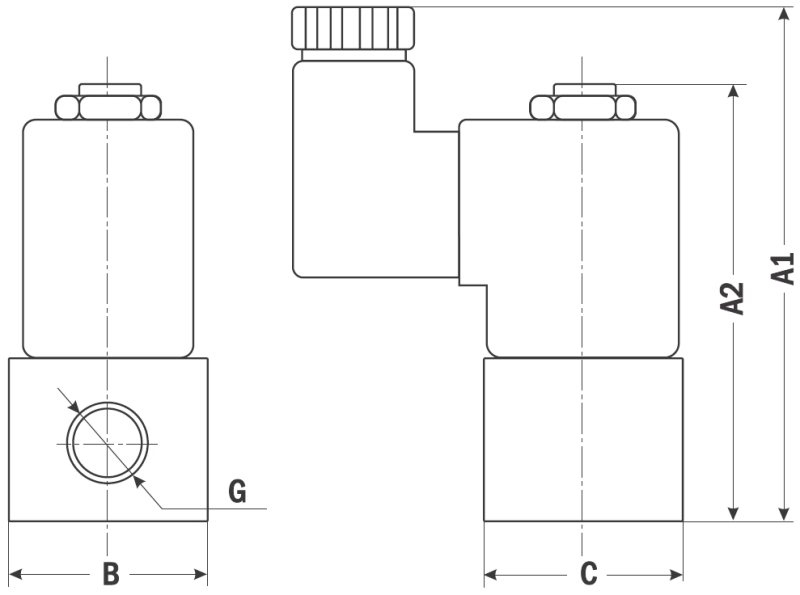

| Габаритные размеры |
 |
| Размер, мм
| AR-PU220-01
| AR-PU220-02 |
| A1
| 84
| 74
|
| A2
| 72
| 62
|
| B
| 22
| 22
|
| C
| 22
| 30
|
| G
| ⅛" | ¼" |
| Вес, г
| 180 | 210 |
