AR-SB116-5
Описание прибора
Стоимость: 12109 ... 13805
р.
Срок поставки: Со склада

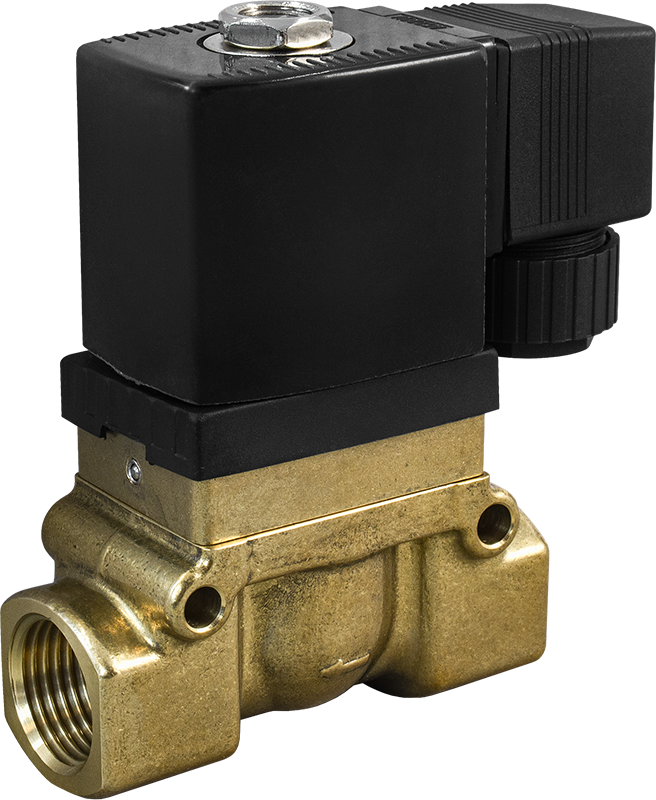

Клапан соленоидный нормально закрытый непрямого действия для систем пожаротушения AR-SB116-5 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Технические характеристики:
Модификации:
Версия: 2014-09-22-КВА
Особенности:
- Работа при высоком давлении до 5 МПа
- Высокая частота срабатывания: до 60 циклов открытия/закрытия в минуту
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подаётся. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения - клапан будет закрыт. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана когда либо большую часть времени клапан должен быть закрыт либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
| |
| Рабочая среда | Вода, бытовой и природный газ, ацетилен, нефтяной газ | |
| Материал | Корпуса | Латунь
|
| Уплотнения | PTFE | |
| Температура рабочей среды | 0…90°С
| |
| Рабочее давление | 0,1...4–5 МПа | |
| Диаметр условного прохода | 13...25 мм | |
| Присоединение | Резьбовое G¼"...G1" | |
| Катушка | SB086, IP65
| |
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В | |
| Мощность
| 22 ВА (АС), 16 Вт (DC) | |
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Катушка
|
| AR-SB116-5008 GBP
| 13
| 2,52
| G¼"
| 0,1
| 5
| SB086
|
| AR-SB116-5010 GBP
| 13
| 2,52
| G⅜"
| |||
| AR-SB116-5015 GBP
| 13
| 2,52
| G½"
| |||
| AR-SB116-5020 GBP
| 20
| 5
| G¾"
|
4
| ||
| AR-SB116-5025 GBP
| 25
| 8,5
| G1"
|

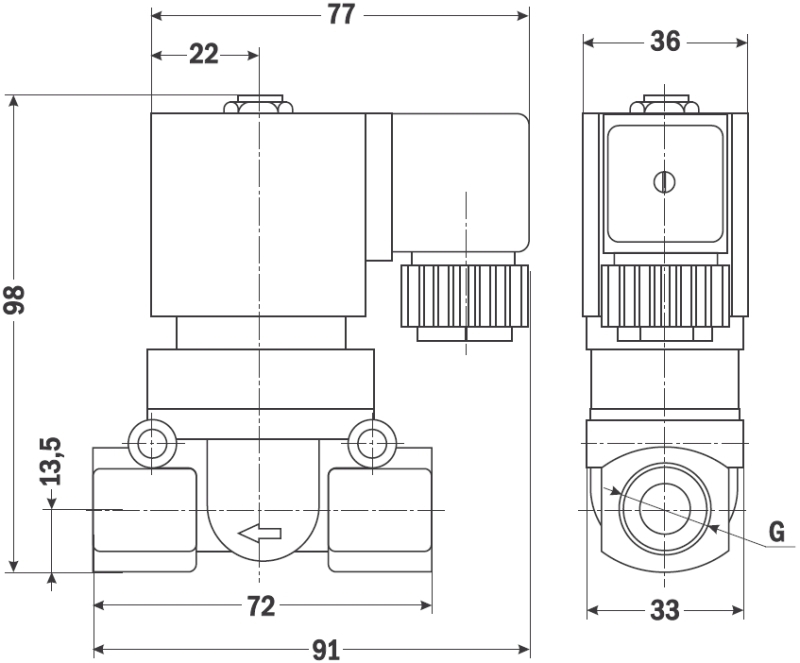

| Габаритные размеры SB116-5, 13 мм
|
 |
| Размер, мм
| AR-SB116-5008 | AR-SB116-5010 | AR-SB116-5015 |
| G
| ¼" | ⅜" | ½" |
| Вес, кг
| 0,76 | 0,76
| 0,76 |

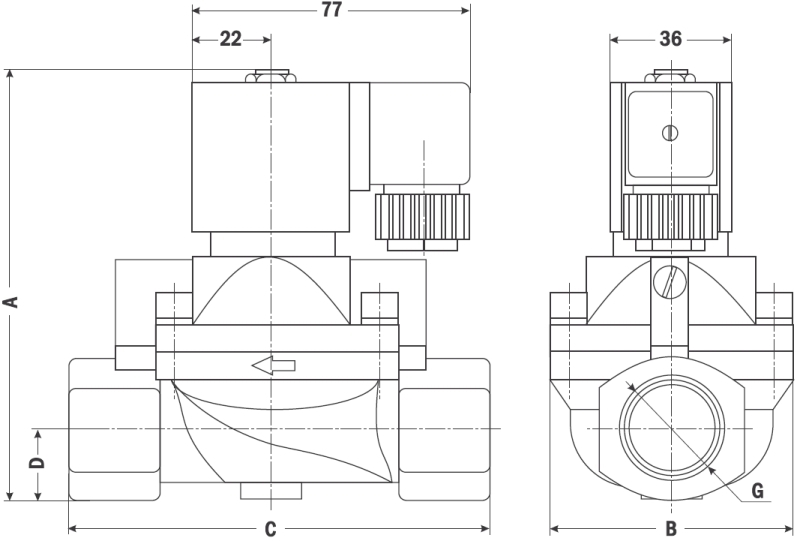

| Габаритные размеры SB116-5, 20...25 мм
|
 |
| Размер, мм
| AR-SB116-5020 | AR-SB116-5025 |
| A
| 115 | 120 |
| B | 57
| 70
|
| C | 95
| 116
|
| D
| 18
| 20,5
|
| G
| ¾" | 1" |
| Вес, кг
| 1,24 | 1,9 |
