AR-RMF-Y
Описание прибора
Стоимость: 13214 ... 13314
р.
Срок поставки: Со склада

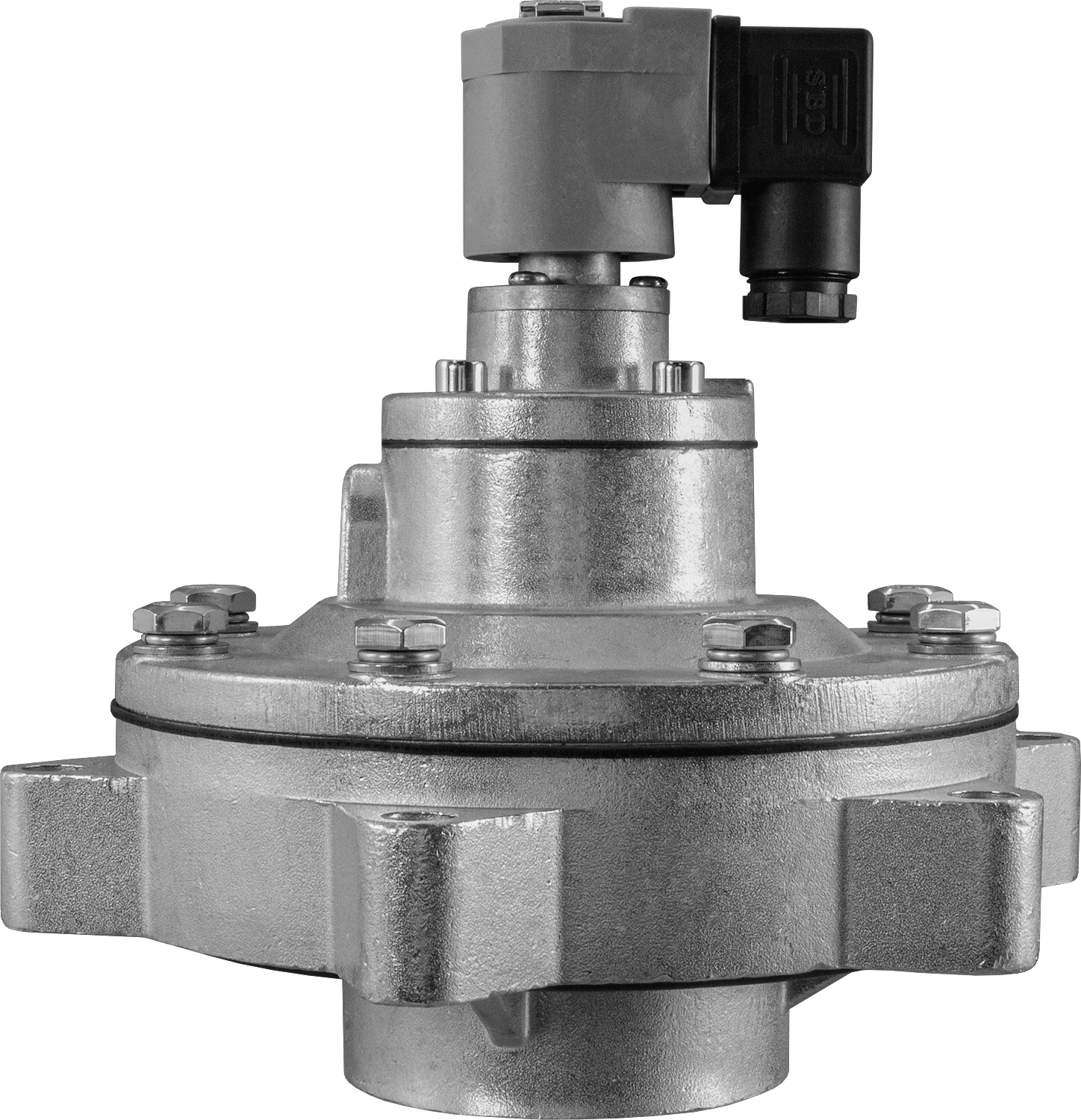

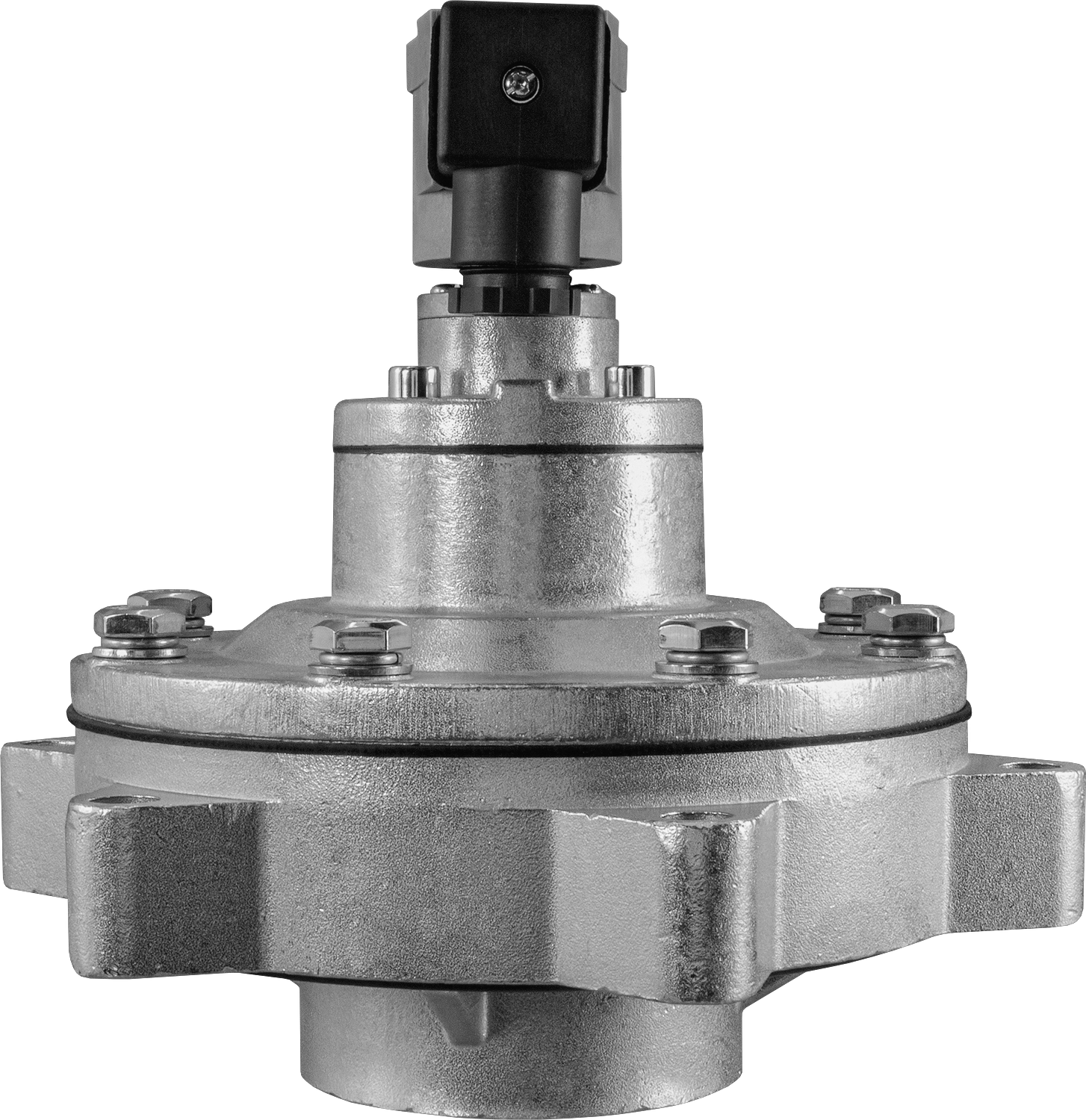

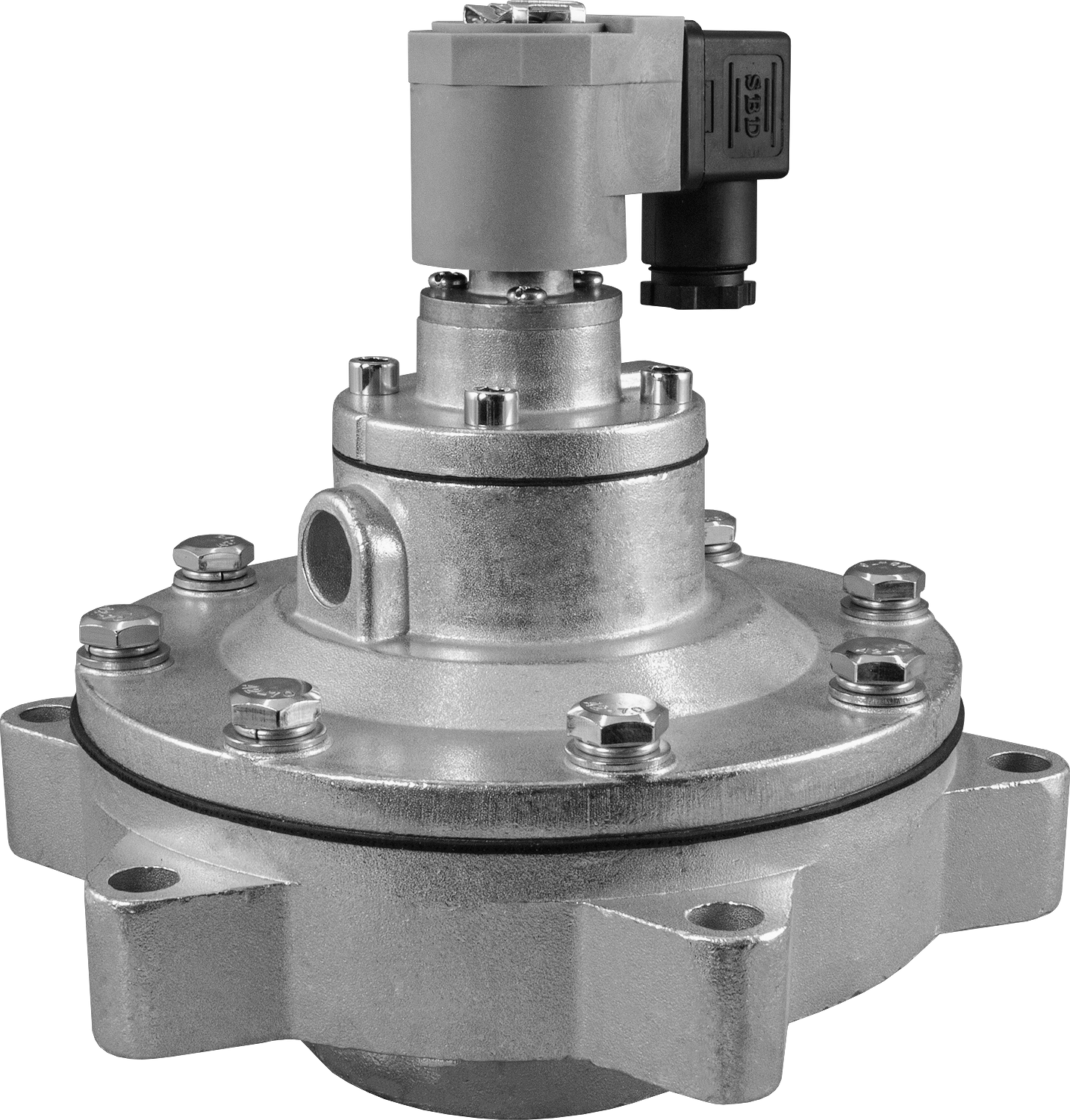

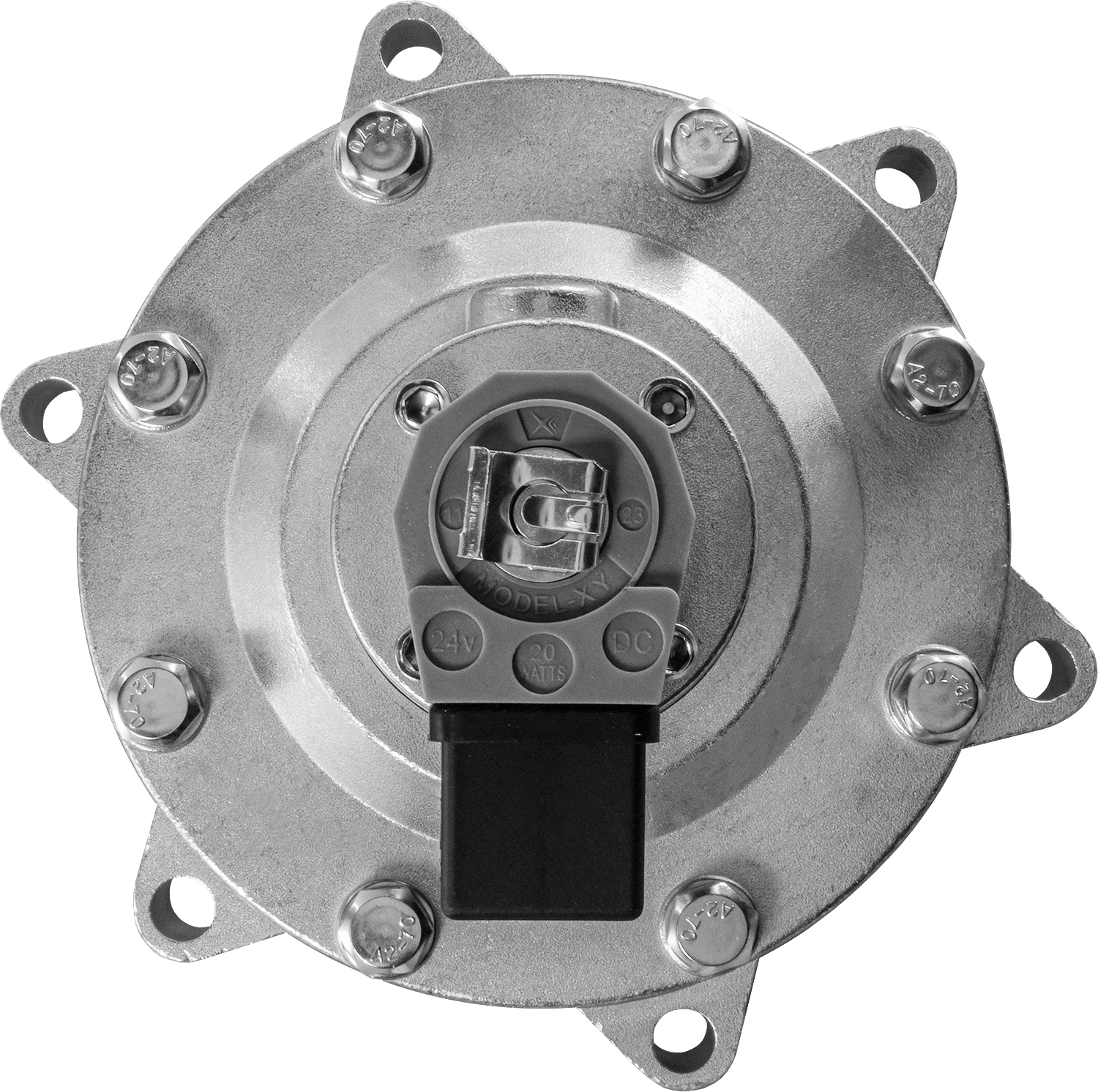

Клапан соленоидный нормально закрытый прямого действия с диафрагмой для систем пылеудаления AR-RMF-Y предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Технические характеристики:
Модификации:
Версия: 2014-09-18-КВА
Особенности:
- Импульсный клапан мембранного типа для систем пылеудаления
- Высокая пропускная способность благодаря угловой конструкции
- Минимальное время открытия и закрытия
- Аналог клапанов ASCO
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подаётся. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения - клапан будет закрыт. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана когда либо большую часть времени клапан должен быть закрыт либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
| |
| Рабочая среда | Воздух | |
| Материал | Корпуса
| Алюминий
|
| Уплотнения | NBR | |
| Температура рабочей среды | −5...55°С | |
| Рабочее давление | 0,3...0,8 МПа | |
| Диаметр условного прохода | 50...76 мм | |
| Присоединение | ∅ 65...90 мм | |
| Катушка | SB461, IP65
| |
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В | |
| Мощность
| 25 ВА (АС), 20 Вт (DC)
| |
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Катушка
|
| AR-RMF-Y-50S CAN
| 50
| 48
| ∅ 65 мм
| 0,3
| 0,8
| SB461 |
| AR-RMF-Y-62S CAN
| 62
| 68
| ∅ 80 мм
| |||
| AR-RMF-Y-76S CAN
| 76
| 100
| ∅ 90 мм
|

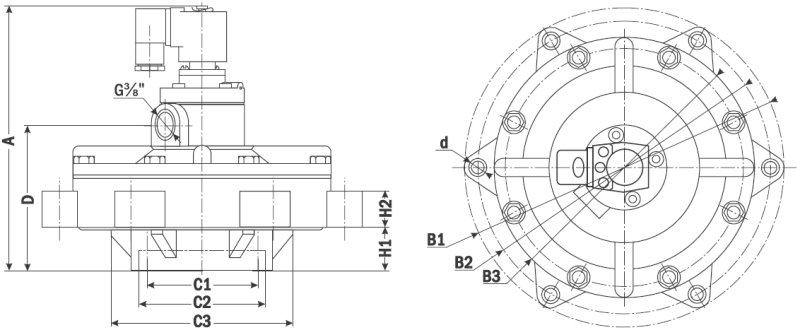

| Габаритные размеры |
 |
| Модель
| Размеры, мм
| Вес,кг
| ||||||||||
| A
| ∅ B1
| ∅ B2
| ∅ B3
| ∅ C1
| ∅ C2
| ∅ C3
| D
| H1
| H2
| ∅ d
| ||
| AR-RMF-Y-50S
| 187
| 200
| 180
| 159
| 65
| 79
| 118
| 100
| 31
| 22
| 6−12 | 2,58 |
| AR-RMF-Y-62S
| 197
| 226
| 204
| 185
| 80
| 94
| 145
| 107
| 35
| 25
| 6−11 | 3,17
|
| AR-RMF-Y-76S
| 205
| 248
| 227
| 200
| 90
| 99
| 141
| 113
| 34
| 27
| 6−11 | 3,76
|
Версия: 2014-09-18-КВА
