AR-SB115

Описание прибора

Стоимость: 1331 ... 1656 р. Срок поставки: Со склада

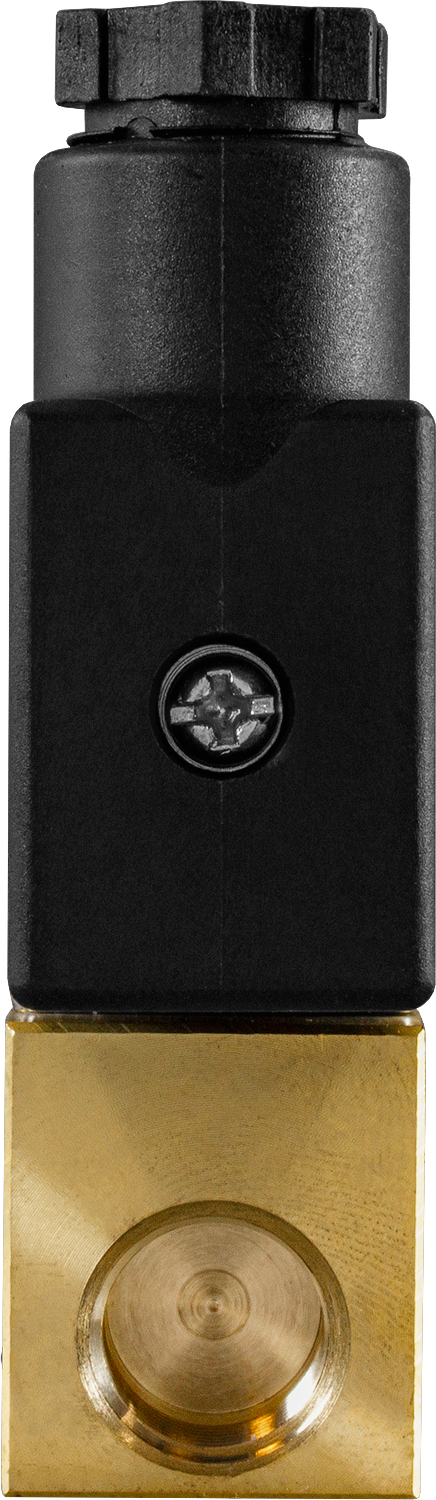

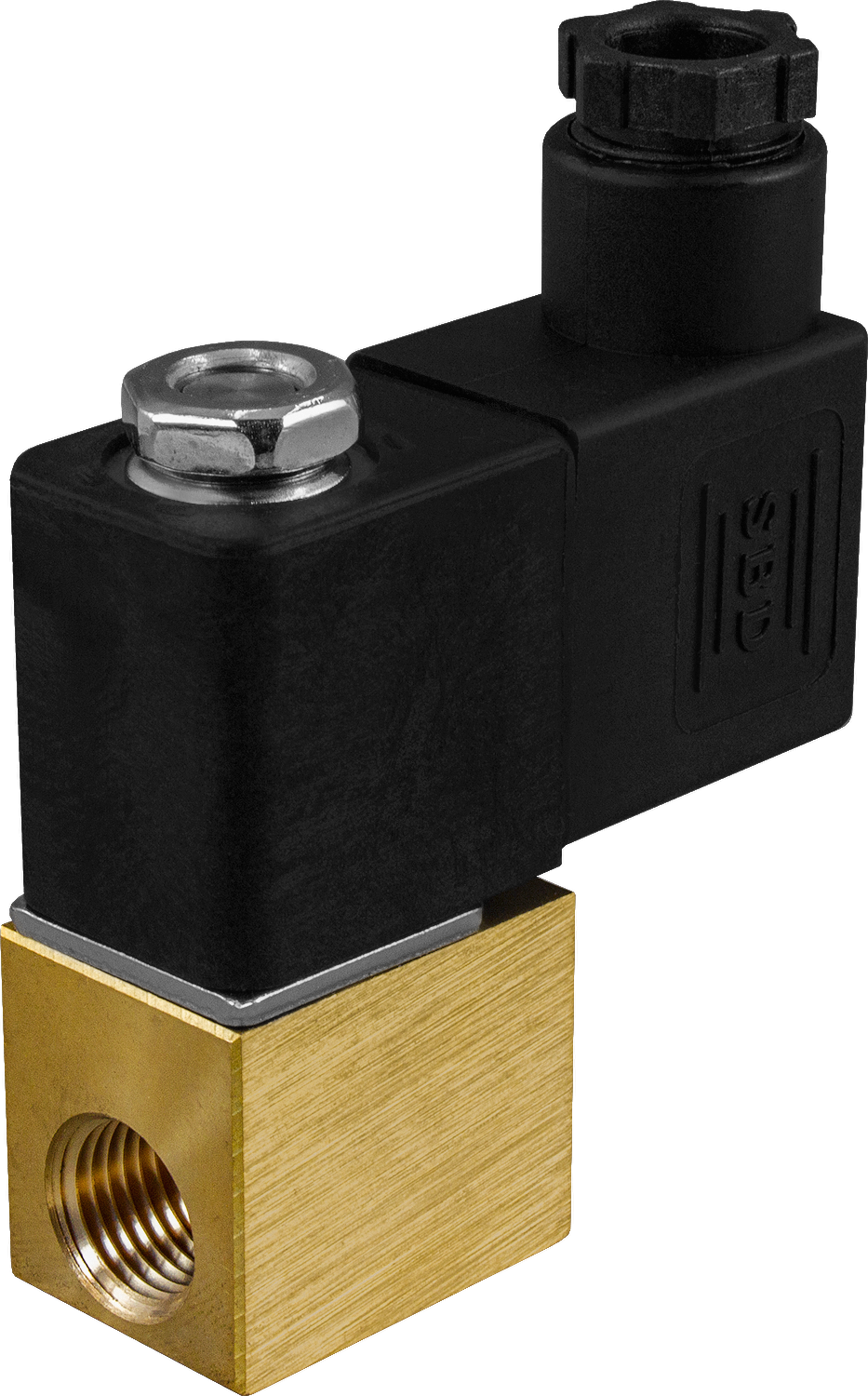

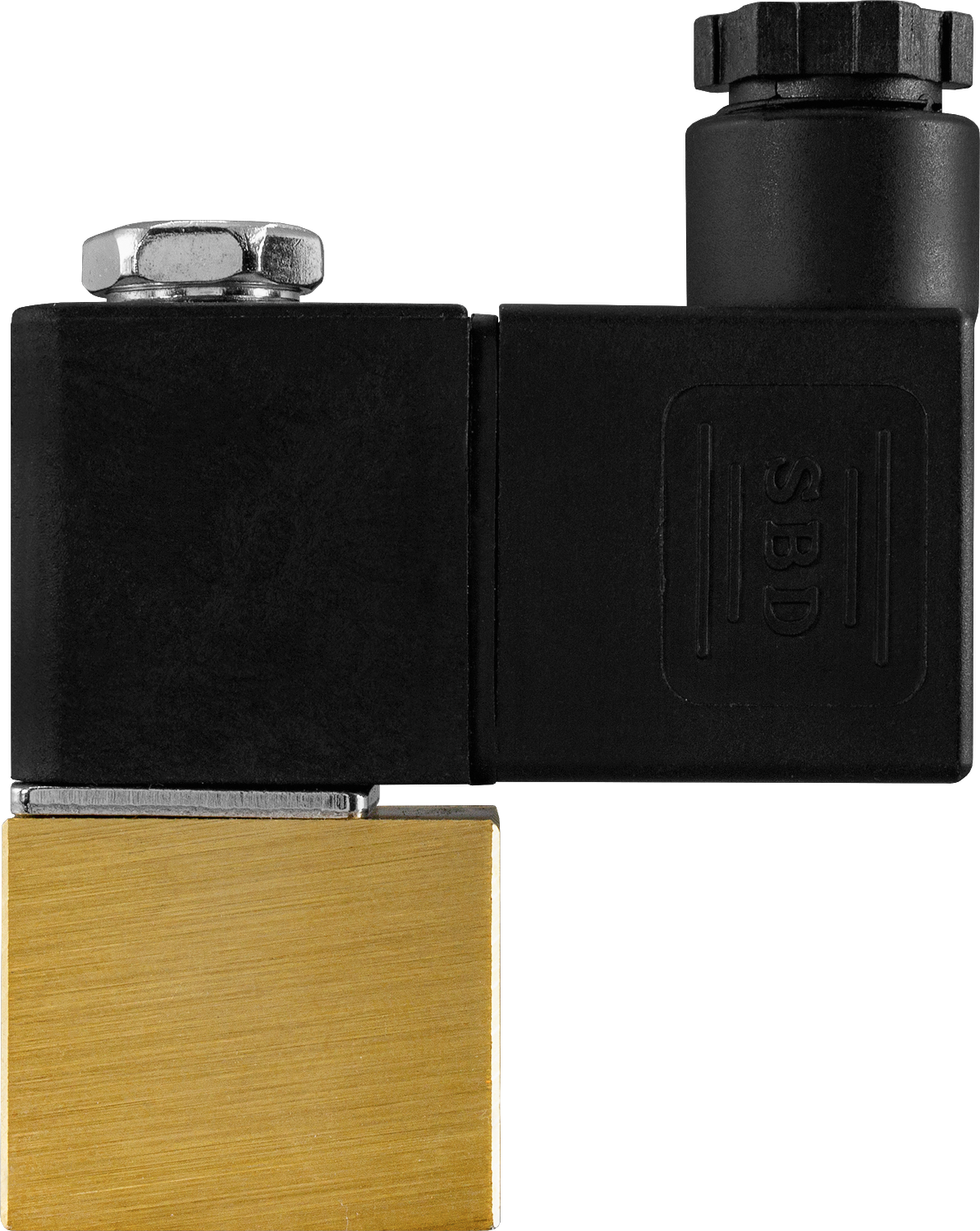

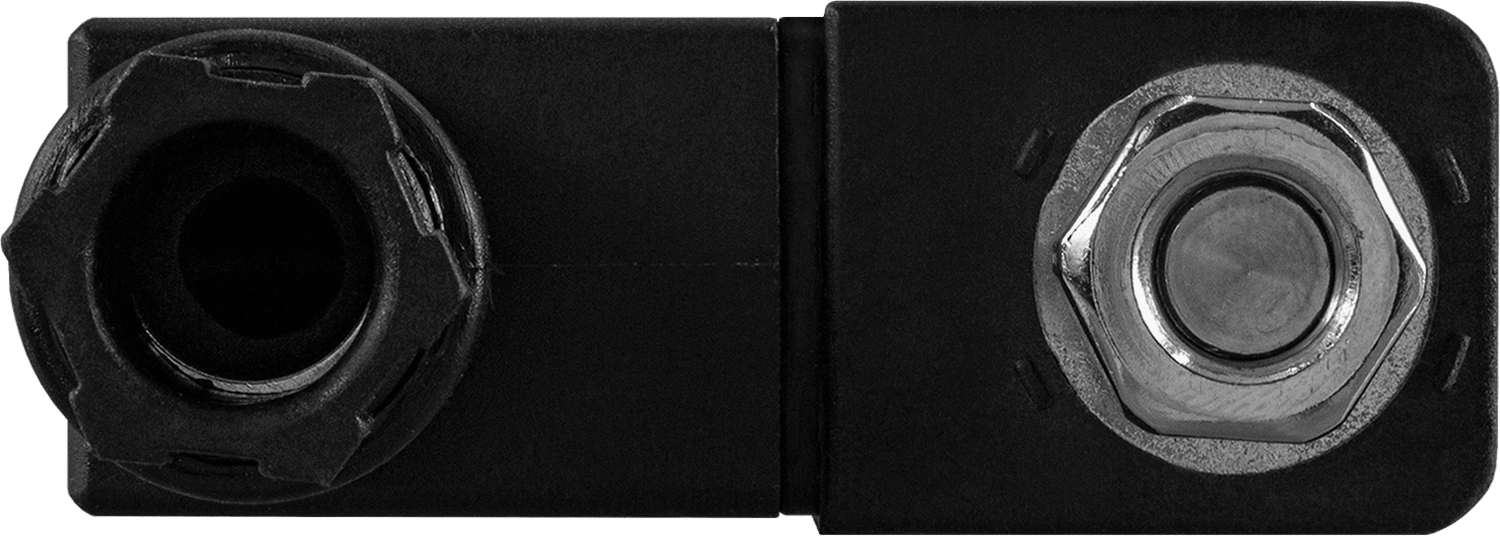

Клапан соленоидный миниатюрный нормально закрытый прямого действия с поршнем AR-SB115 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:

Возможность срабатывания при нулевом давлении
Пониженное энергопотребление
Компактный размер

ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:

Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подаётся. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения - клапан будет закрыт. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана когда либо большую часть времени клапан должен быть закрыт либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, воздух, инертные газы, масла
Материал	Корпуса	Латунь
	Уплотнения	NBR
Температура рабочей среды		−10...80°С
Рабочее давление		0...0,7 МПа
Диаметр условного прохода		1...2,5 мм
Присоединение		Резьбовое М4, М5 или G⅛", G¼"
Катушка		SB075, IP65
Питание		~220 В, ~110 В, ~24 В =24 В, =12 В
Мощность		6,2 ВА (АС), 3,5 Вт (DC)

Модификации:

Модель	Ду, мм	Kv, м³/ч	Присоединение	Pmin , МПа	Pmax , МПа	Вес, г	Катушка
AR-SB115-010 MBN	1	0,1	M4	0	0,7	210	SB075
AR-SB115-010 MBN	1	0,1	M5
AR-SB115-020 GBN	2	0,17	G⅛"
AR-SB115-020 GBN	2	0,17	G¼"
AR-SB115-025 GBN	2,5	0,25	G⅛"
AR-SB115-025 GBN	2,5	0,25	G¼"

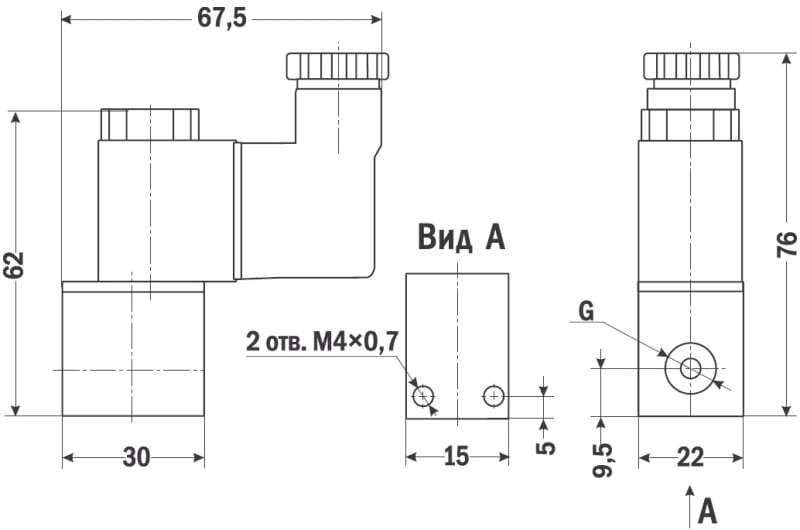

Габаритные размеры

Версия: 2014-09-04-КВА
