AR-HX-3
Описание прибора
Стоимость: 1430 ... 9527
р.
Срок поставки: Со склада
Клапан соленоидный миниатюрный нормально закрытый прямого действия, для пара AR-HX-3 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Технические характеристики:
Модификации:
Версия: 2014-09-04-КВА
Особенности:
- Пригоден для работы в кофемашинах, электроутюгах и других устройствах с использованием пара
- Возможность срабатывания при нулевом давлении
- Компактный размер
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подаётся. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения - клапан будет закрыт. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана когда либо большую часть времени клапан должен быть закрыт либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
|
| Рабочая среда | Пар, вода, горячая вода, воздух |
| Материал | Корпуса: нержавеющая сталь
Уплотнения: силикон |
| Температура рабочей среды | 0,1...180°С |
| Рабочее давление | 0...0,3 МПа |
| Диаметр условного прохода | 1 мм |
| Присоединение | Вход – резьбовое М10,
выход – штуцер ∅ 6 мм |
| Катушка | SB069, IP65
|
| Питание | ~220 В, ~110 В, ~24 В
=100 В, =24 В, =12 В |
| Мощность
| 10 ВА (АС), 6 Вт (DC) |
Модификации:
| Модель | Ду, мм | Присоединение | Pmin , МПа | Pmax , МПа | Вес, г | Катушка |
| AR-HX-3 MSQ | 1
| Вход – М10
Выход – штуцер ∅ 6 мм | 0
| 0,3
| 151 | SB069 |

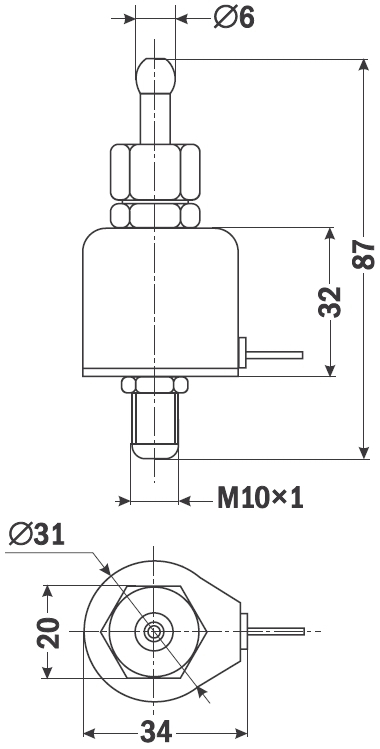

| Габаритные размеры |
 |
Версия: 2014-09-04-КВА
