AR-3V1
Описание прибора
Стоимость: 1385 ... 1485
р.
Срок поставки: Со склада

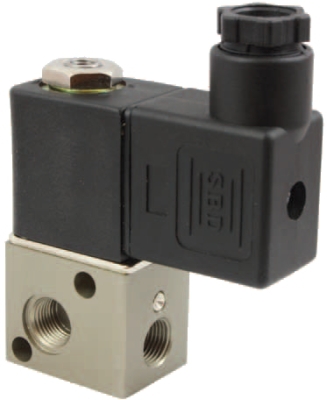

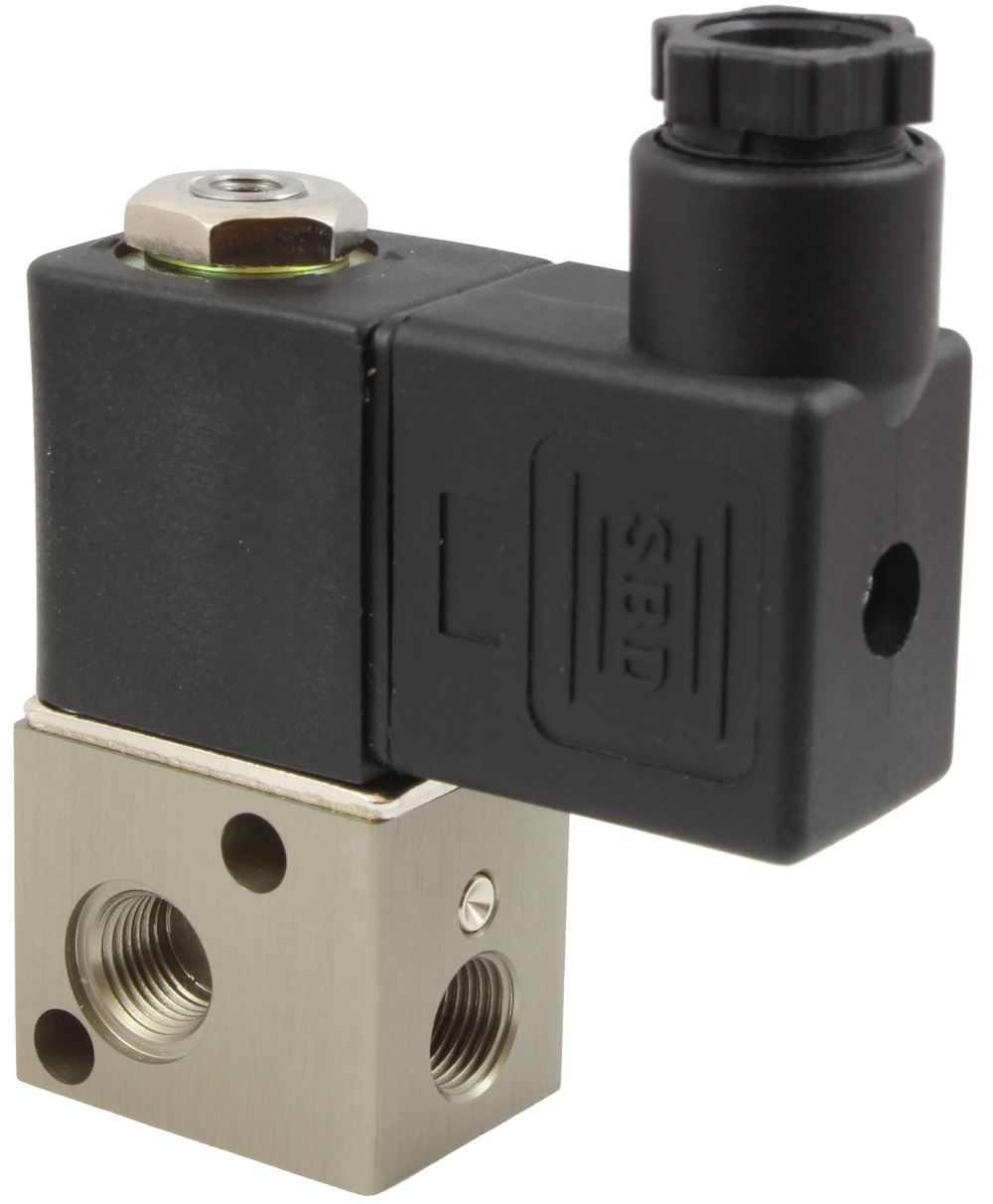

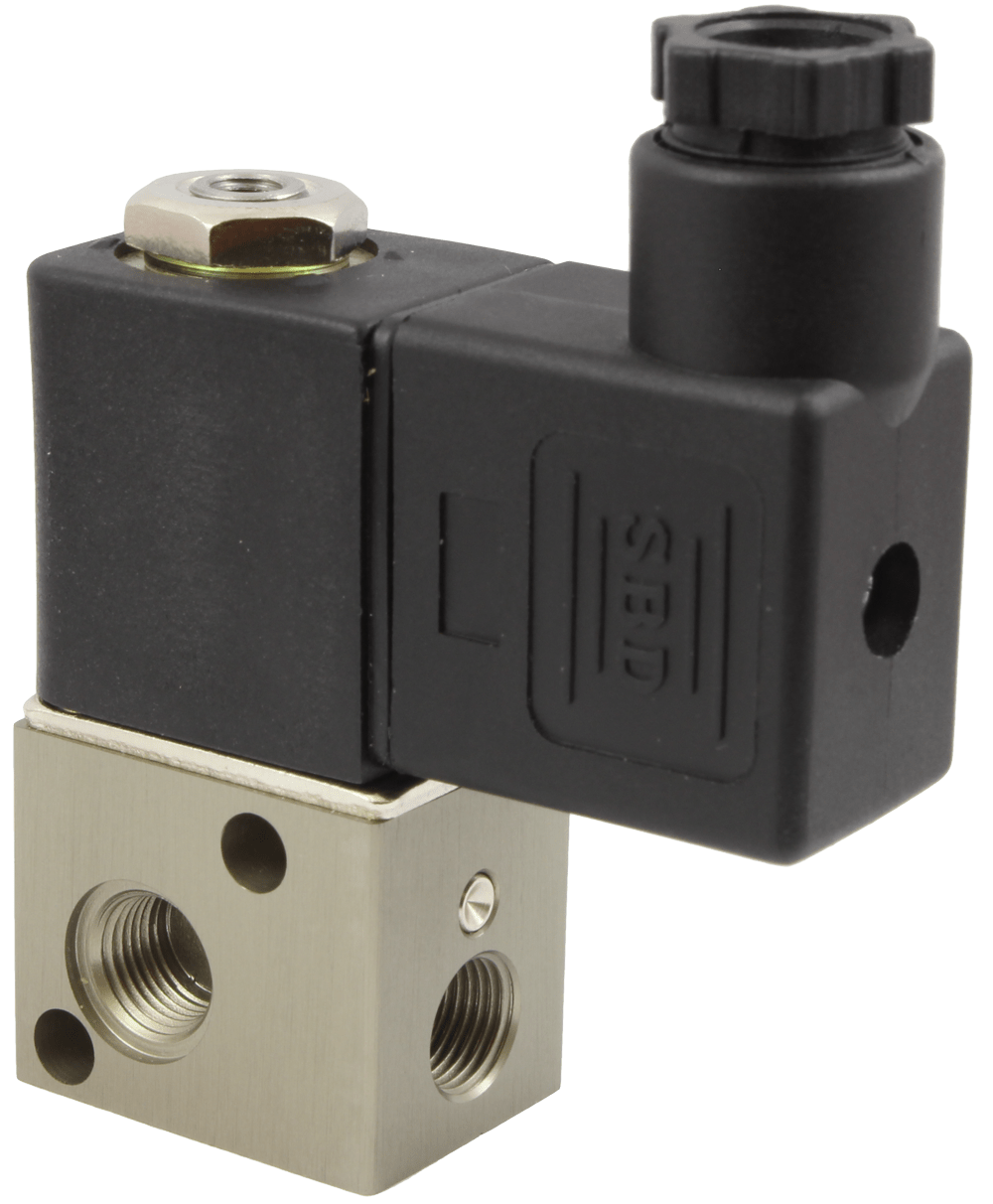

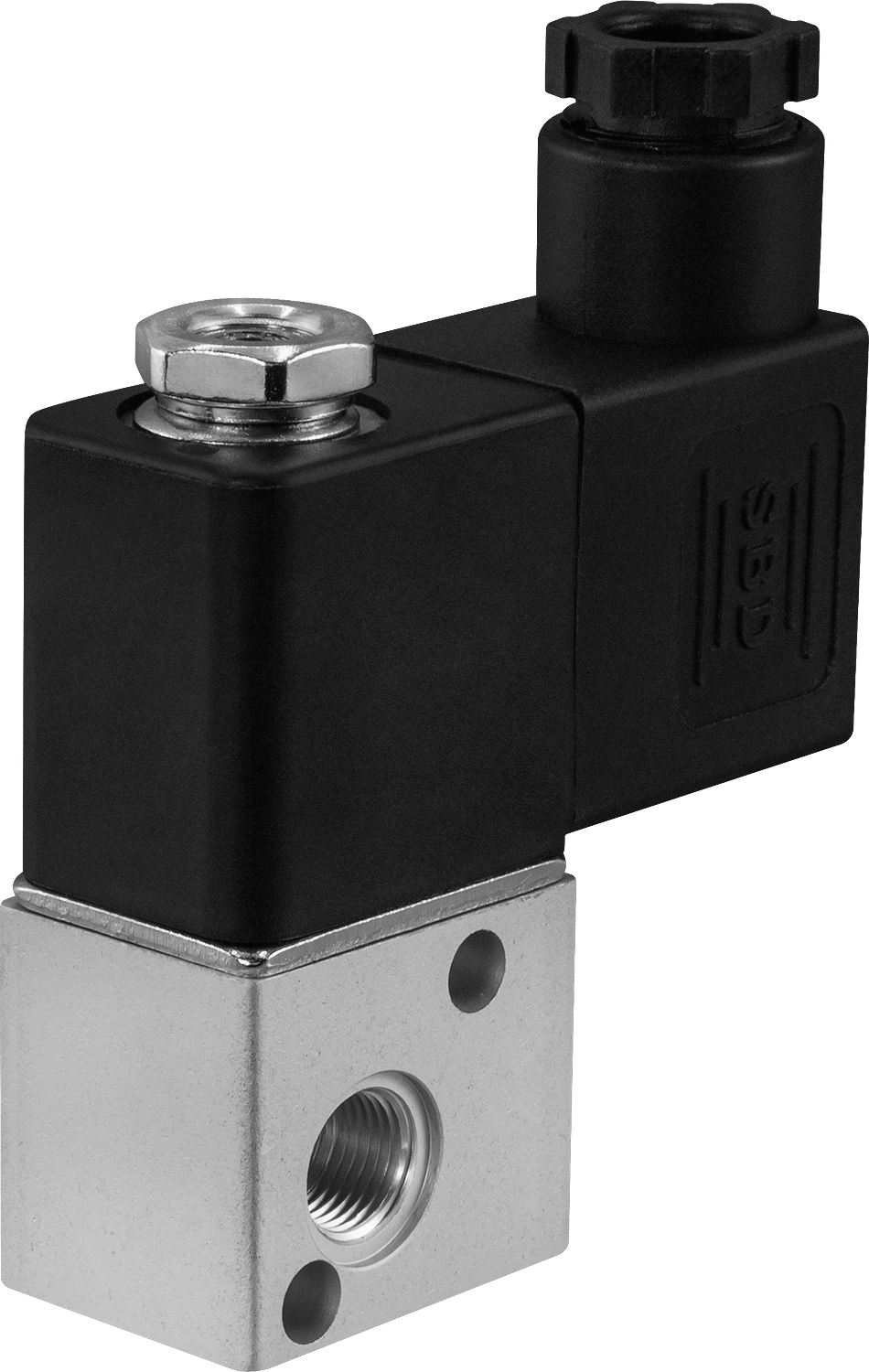

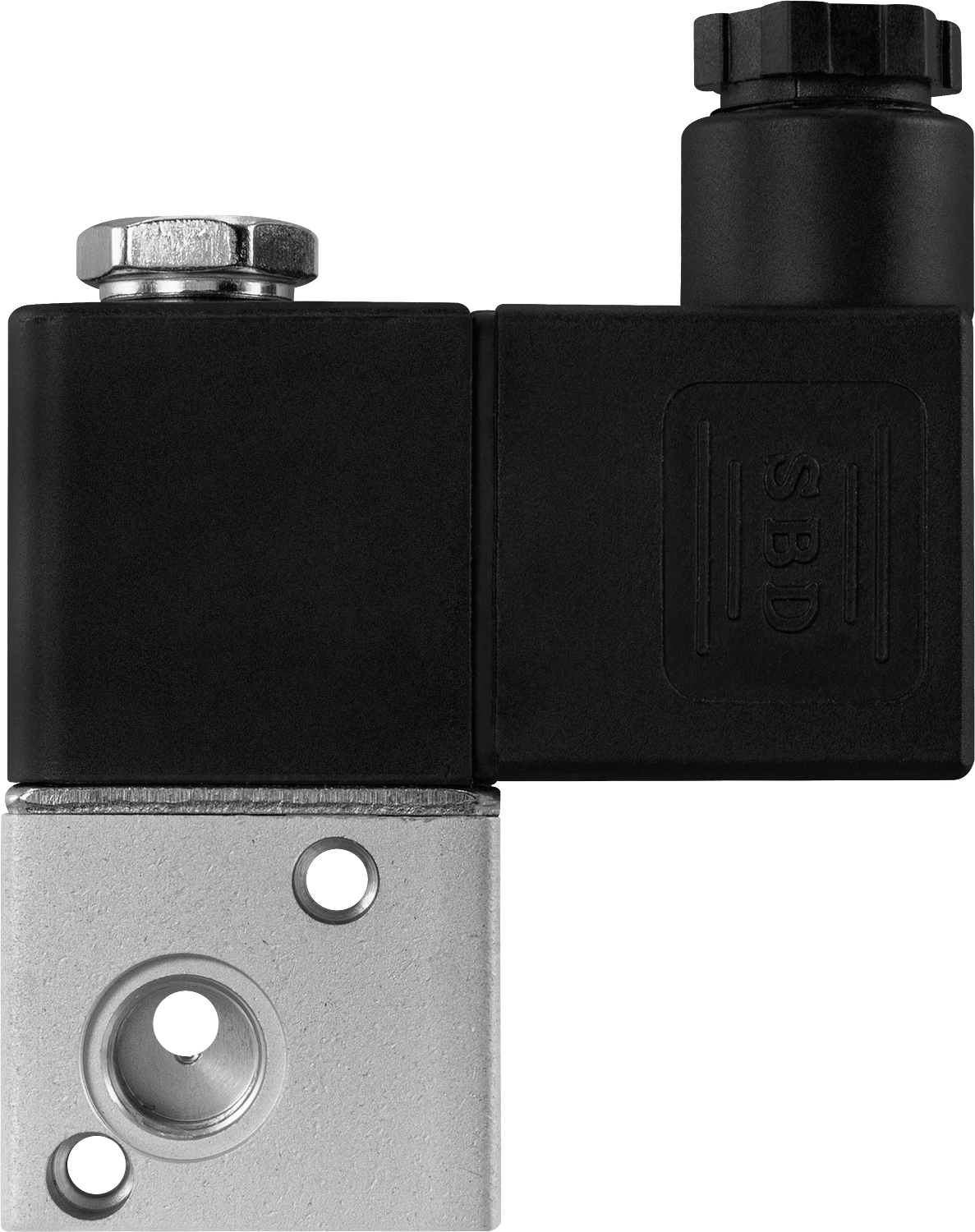

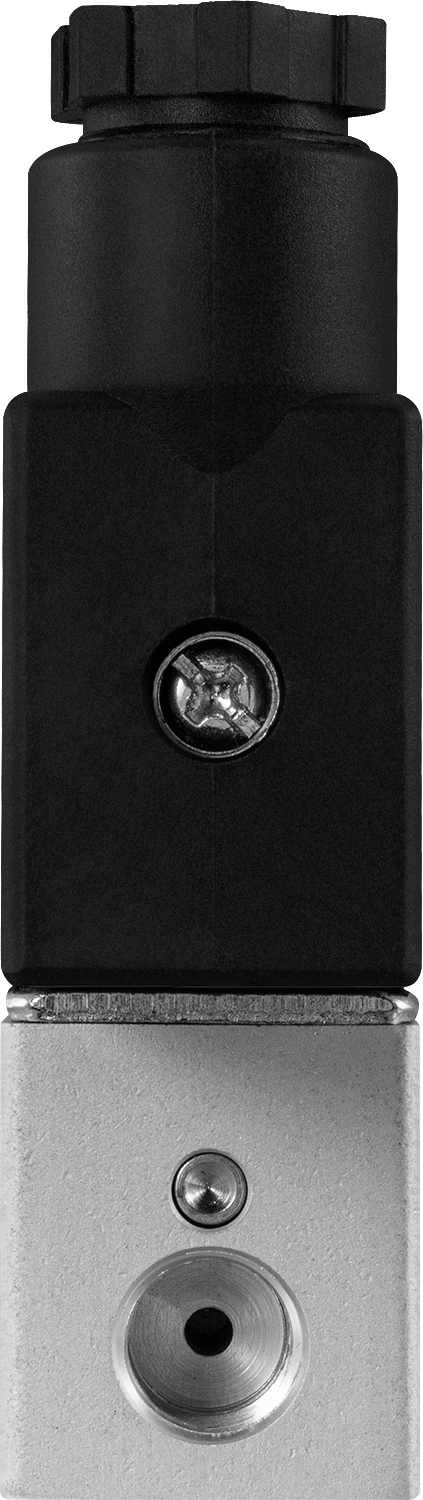

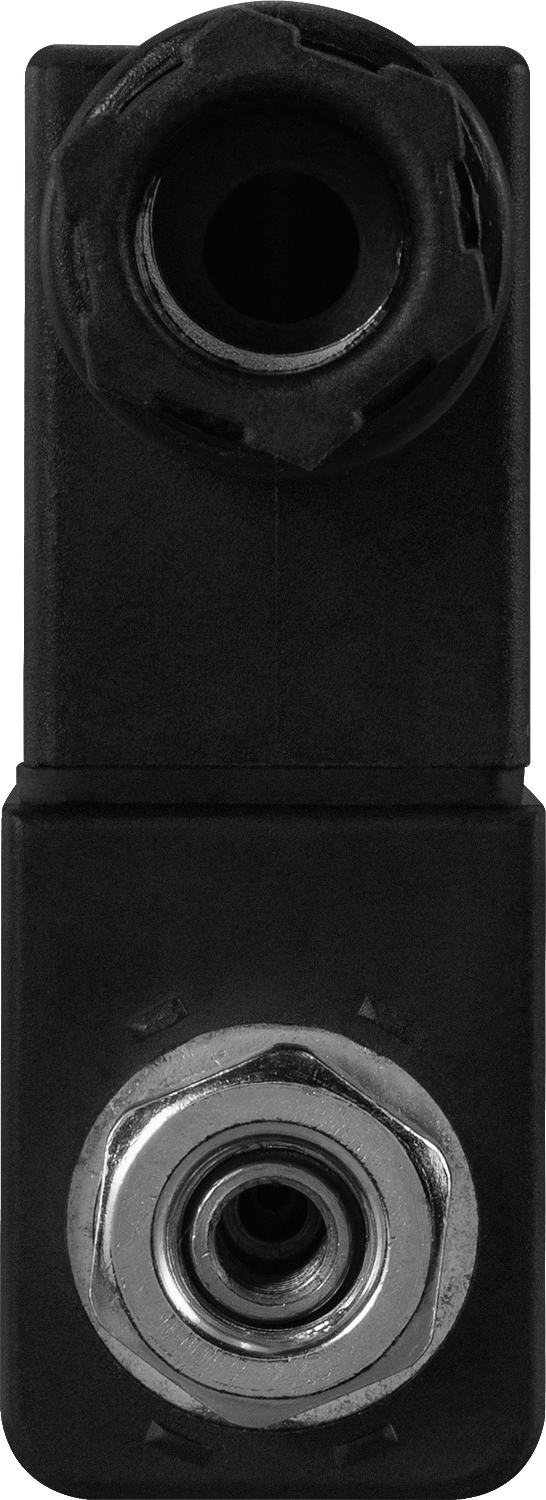

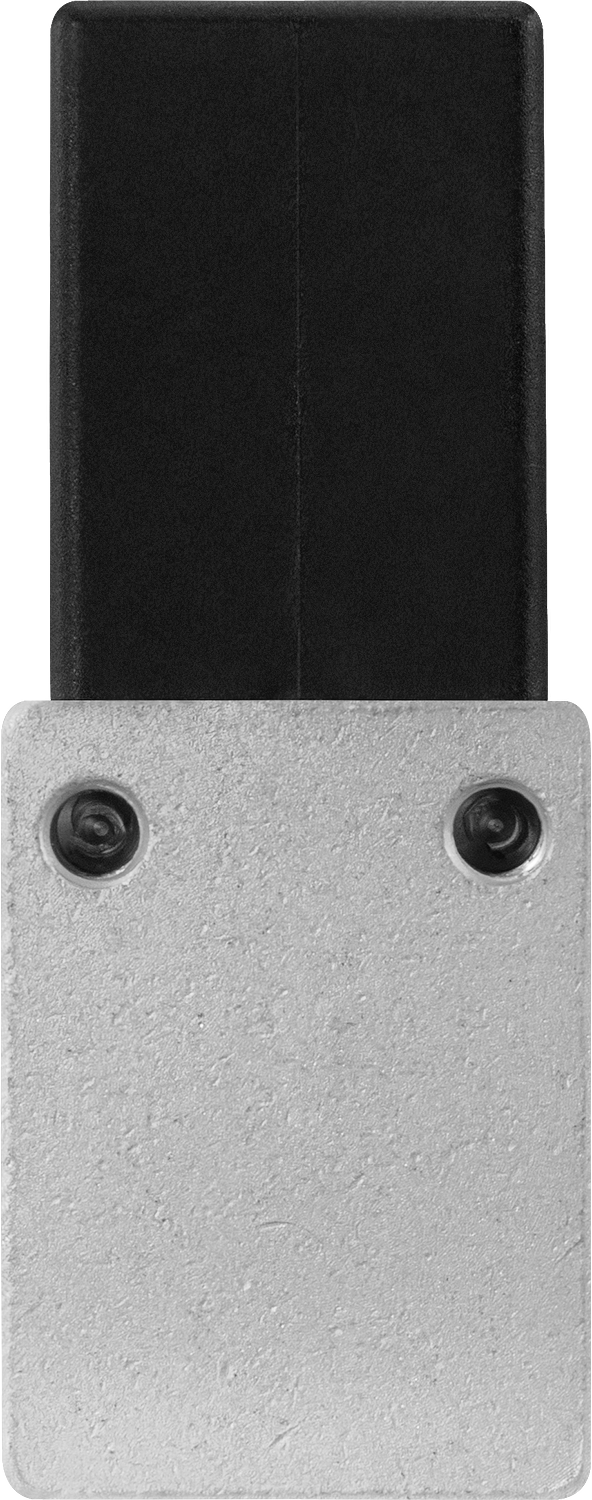

Клапан соленоидный миниатюрный прямого действия трехходовой 3/2 AR-3V1 предназначен для управления потоком рабочей среды в трубопроводе Особенности:
Технические характеристики:
Модификации:
Версия: 2014-08-26-КВА

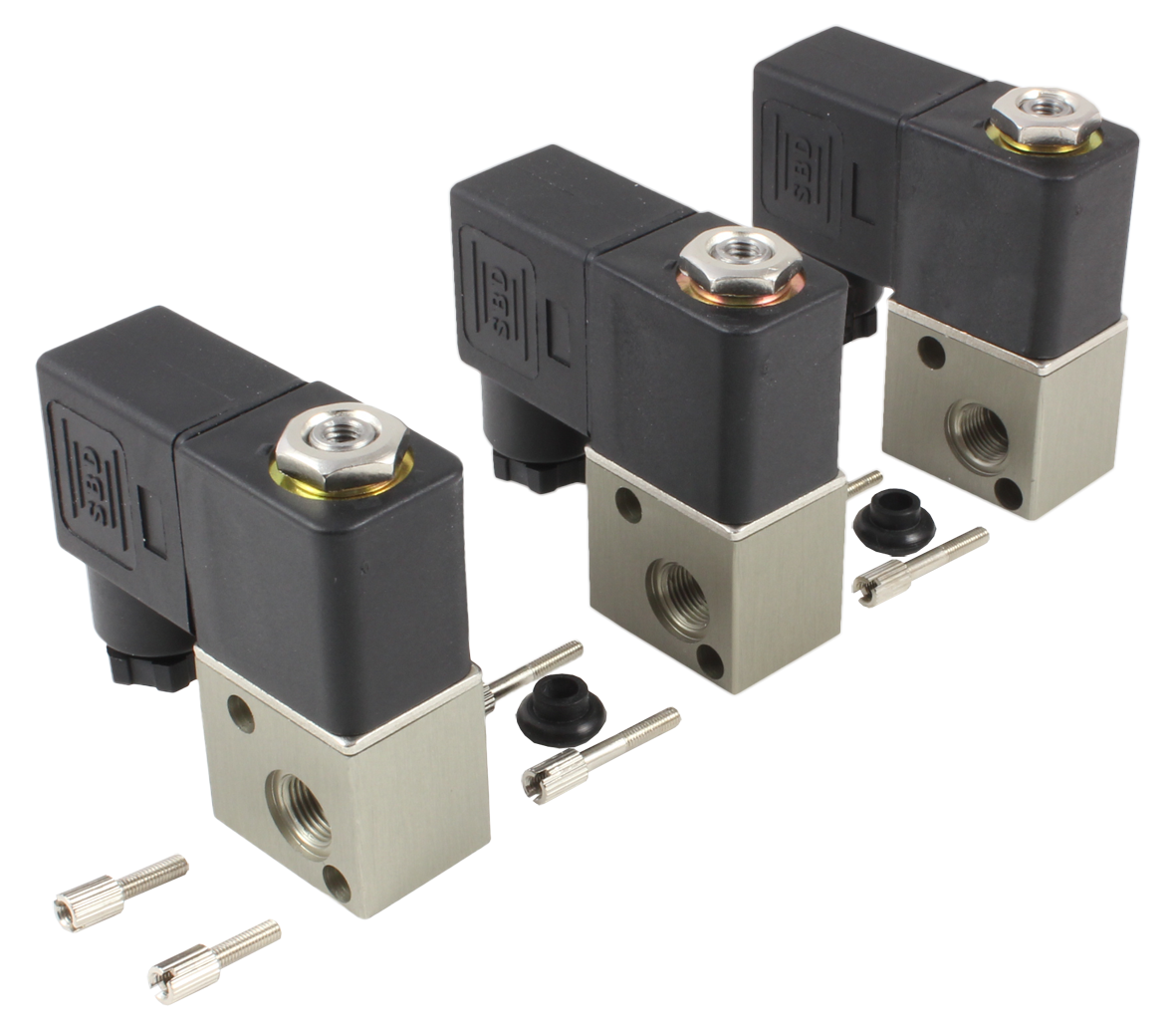

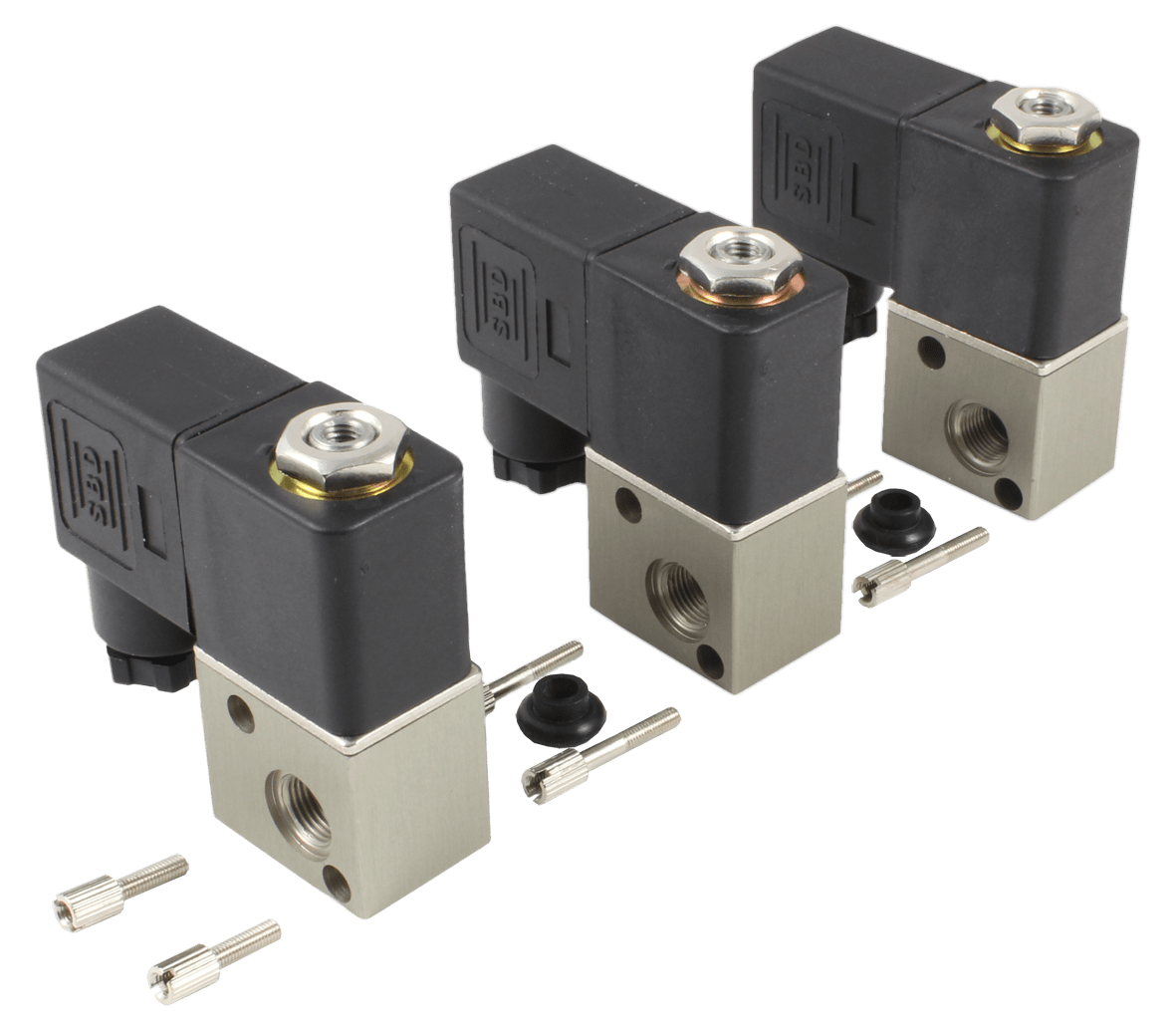

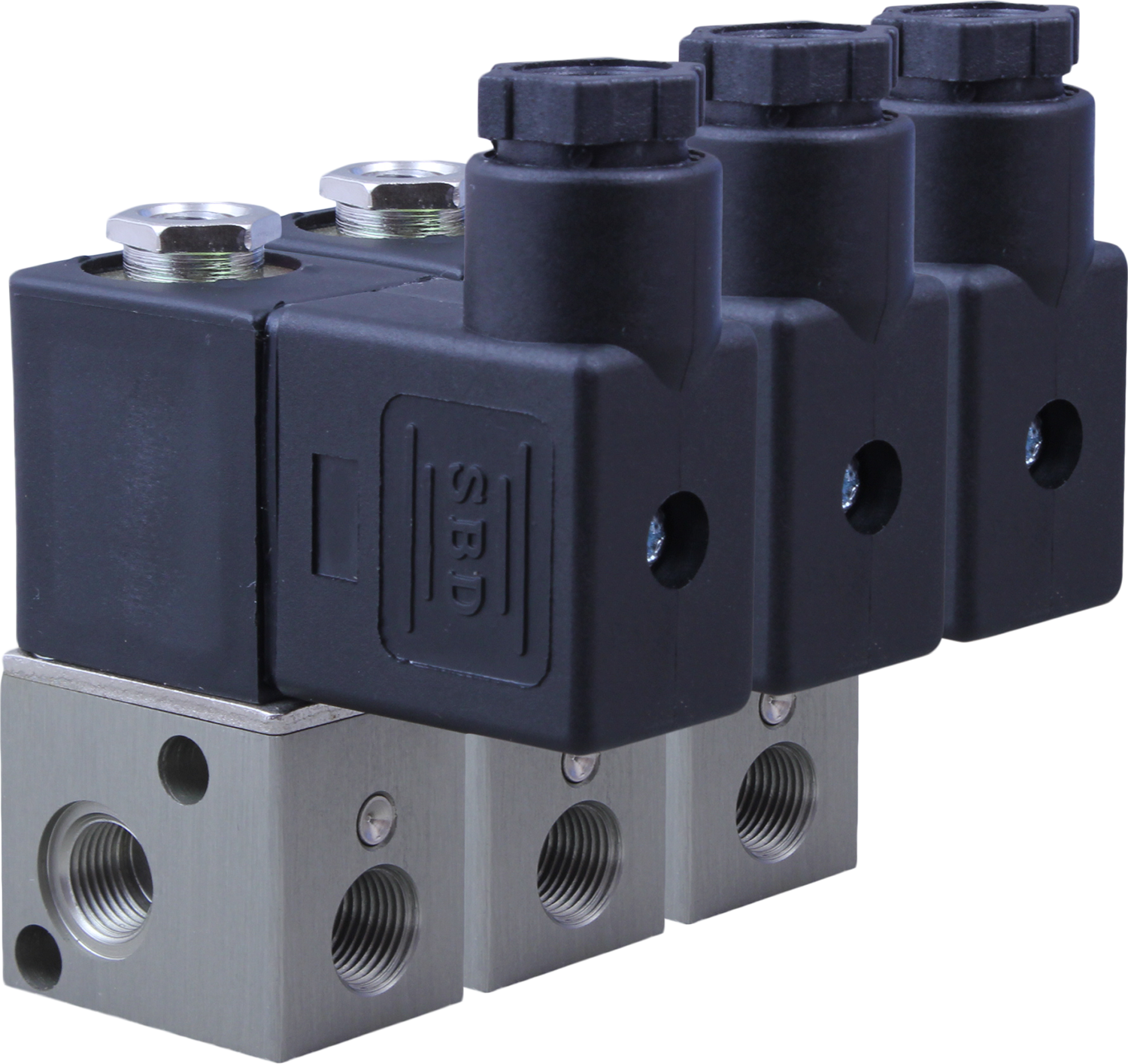

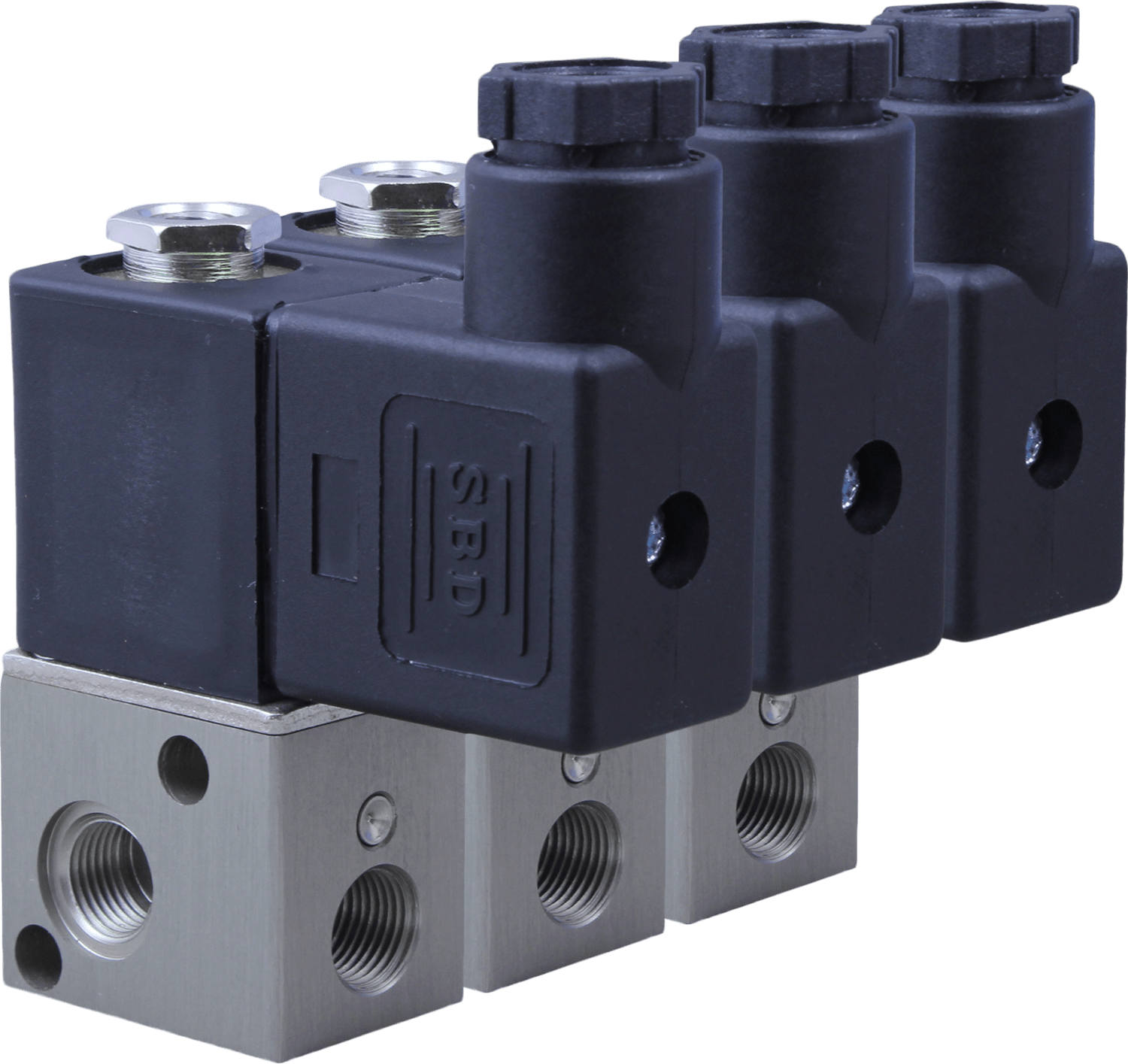

- Несколько клапанов могут быть объединены в один блок
- Cрабатывание при нулевом давлении
- Пониженное энергопотребление
- Компактный размер
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:

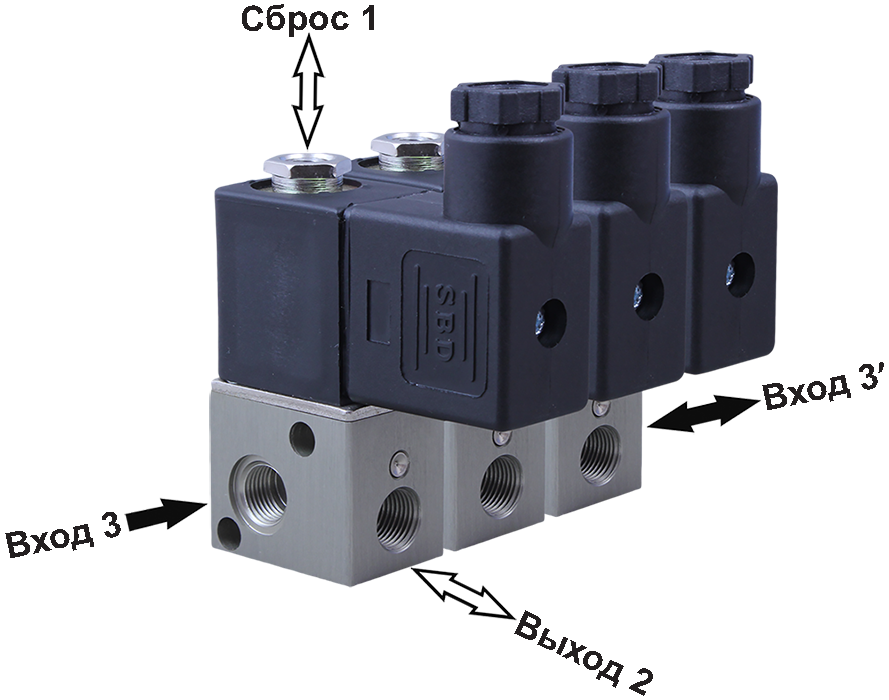

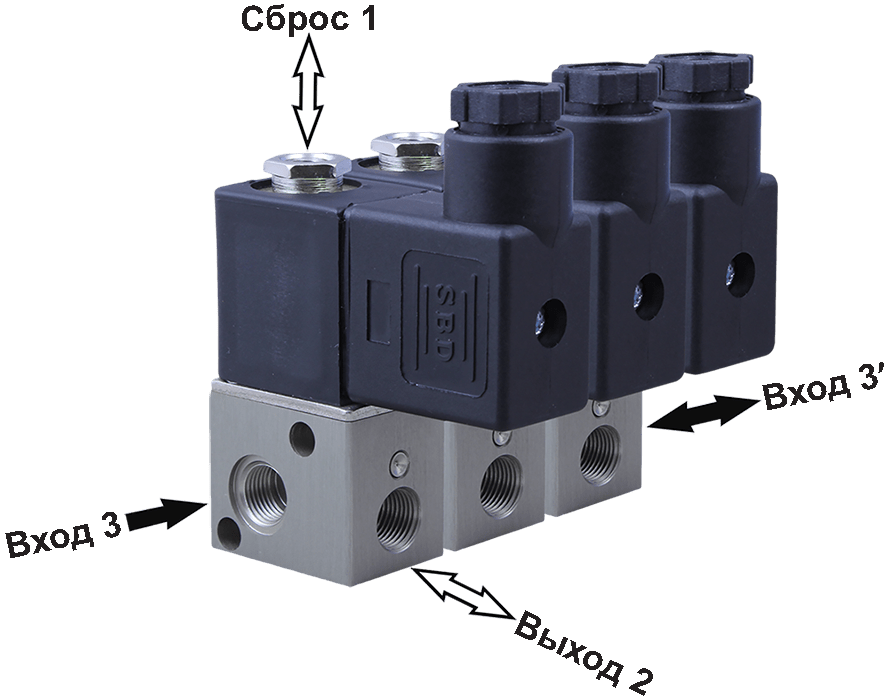

Трехходовые соленоидные клапаны устанавливаются на соединении входов нескольких трубопроводов (входы 1, 2 и 3) и позволяют пропускать поток рабочей среды в разных направлениях. К примеру, при отсутствии управляющего напряжения клапан пропускает поток рабочей среды в трубопроводе в направлении 1-2, при подаче на катушку клапана управляющего напряжения клапан переключает поток рабочей среды в трубопроводе в направлении 1-3 (или 3-1 , в зависимости от исполнения клапана). При отключении управляющего напряжения (или обрыве провода управляющего напряжения) клапан автоматически переключается обратно и снова пропускает поток рабочей среды в трубопроводе в направлении 1-2.
Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления.
Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления.
| Параметр
| Значение
|
| Рабочая среда | Воздух, инертные газы |
| Материалы | Корпуса: алюминий
Уплотнения: NBR |
| Температура рабочей среды | 5...60°С |
| Рабочее давление | 0...0,8 МПа |
| Диаметр условного прохода | 1 мм |
| Присоединение | Резьбовое M5 или G⅛"
|
| Катушка | SB075, IP65
|
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В |
| Мощность
| 6,2 ВА (AC), 3,5 Вт (DC)
|
Модификации:
| Модель | Ду, мм
| Присоединение
| Pmin , МПа
| Pmax , МПа
| Вес, г
| Катушка
|
| AR-3V1-M5 MAN
| 1
| M5
| 0
| 0,8
| 134
| SB075
|
| AR-3V1-06 GAN
| G⅛"
|

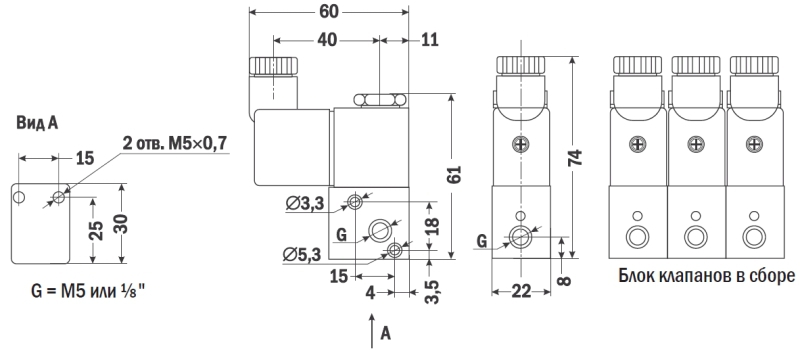

| Габаритные размеры |
 |
