AR-SB125

Описание прибора
Стоимость: 2429 ... 11518 р.         Срок поставки: Со склада

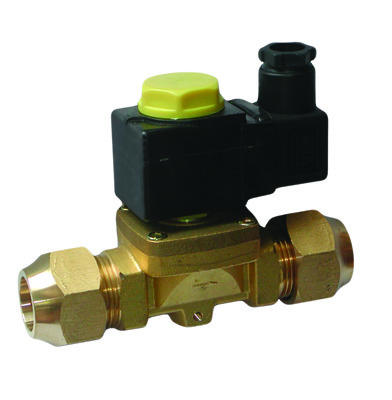

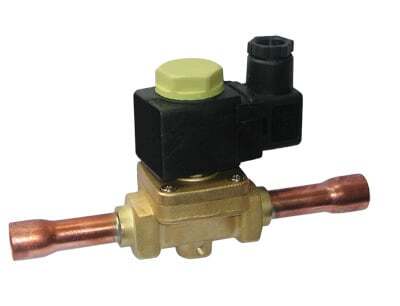

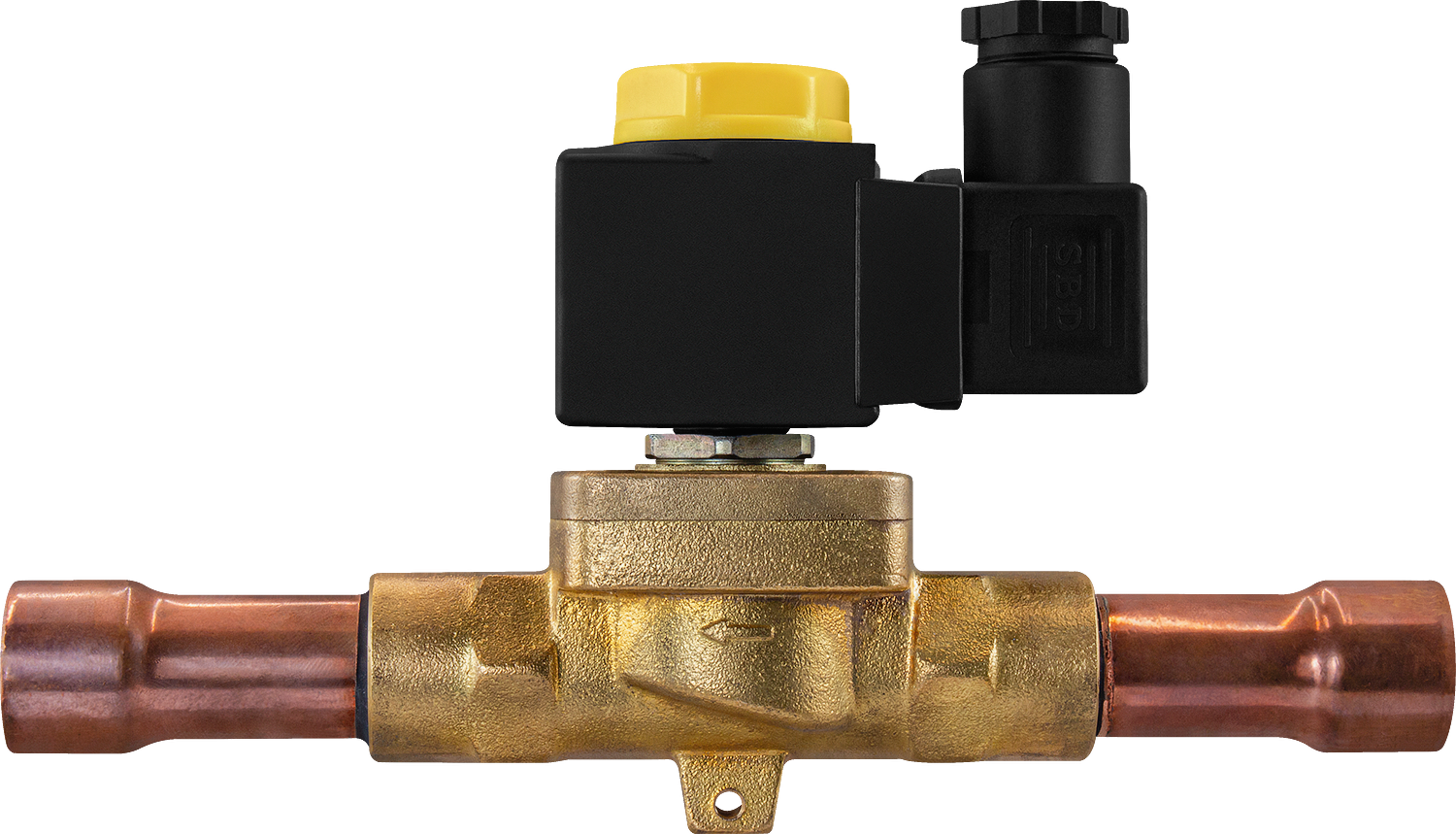

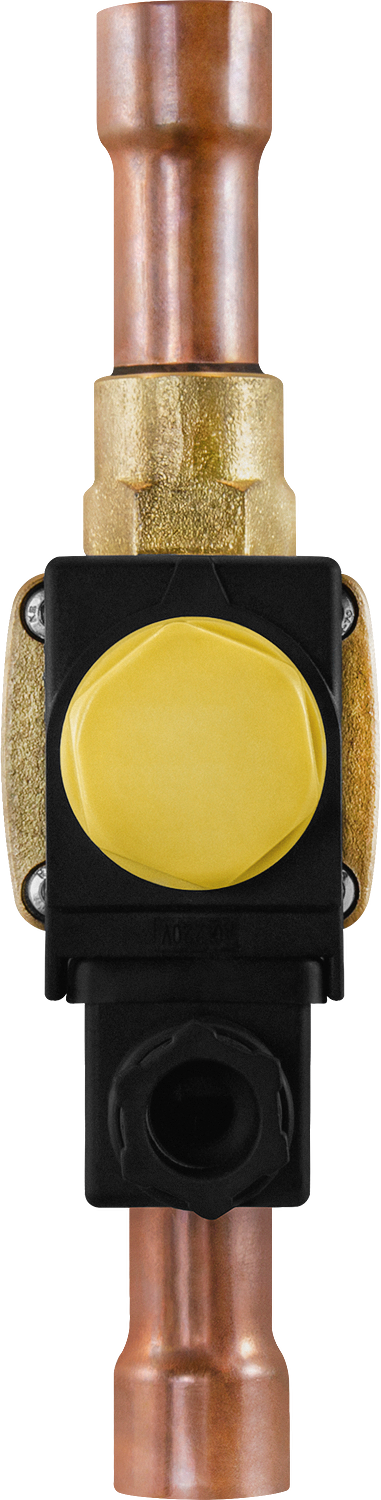

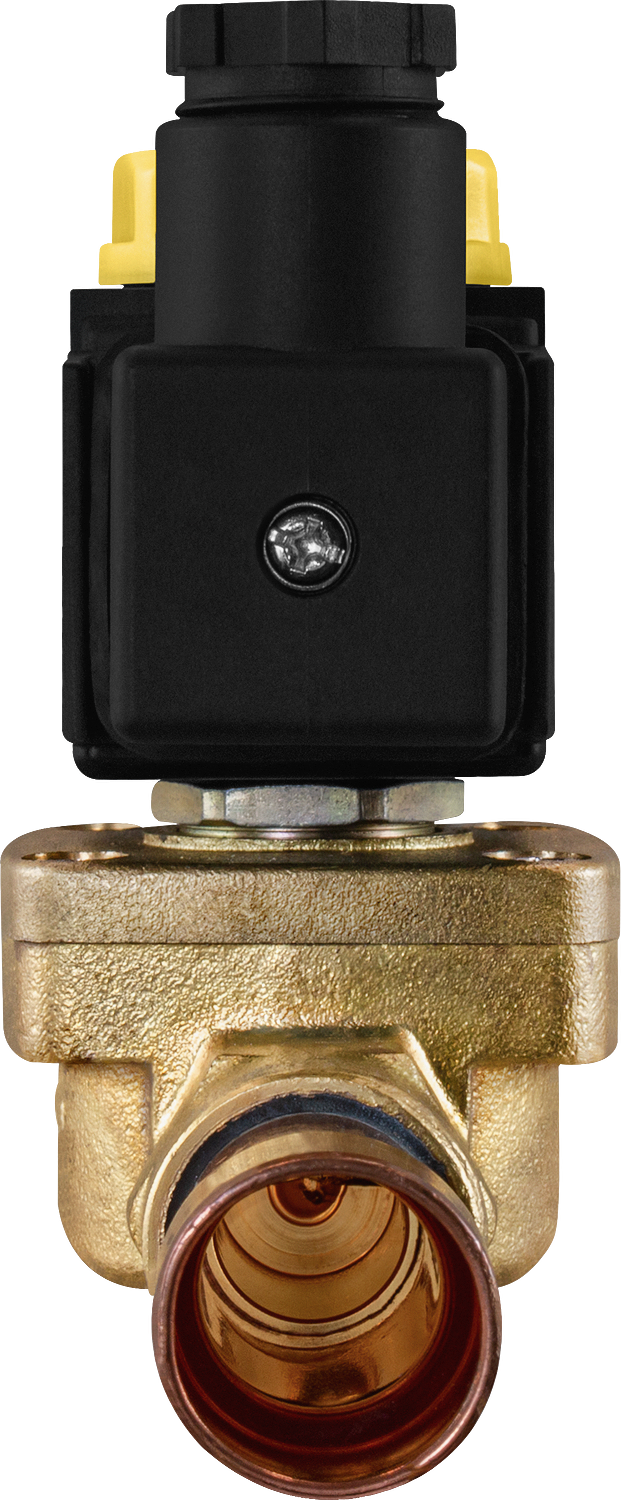

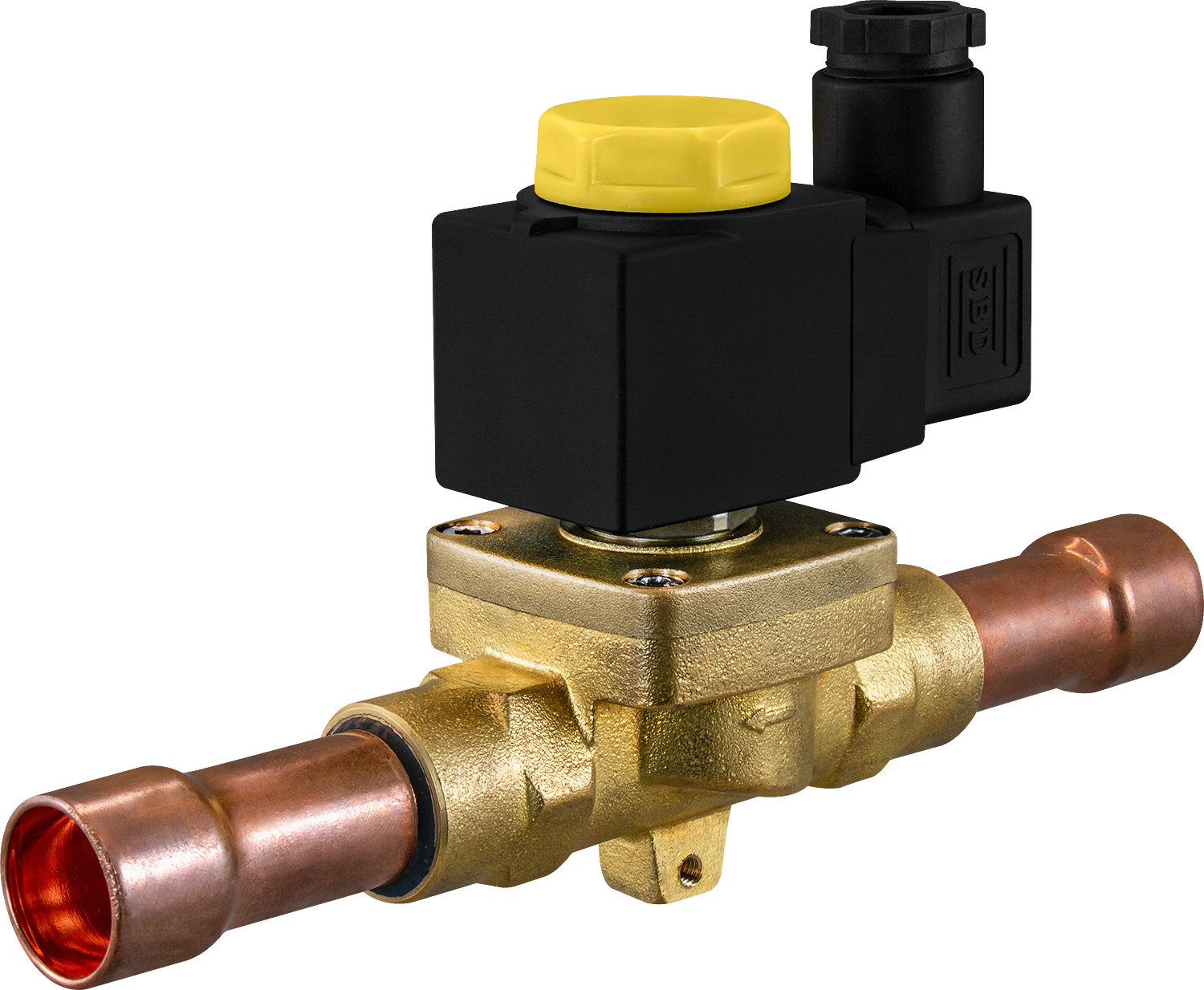

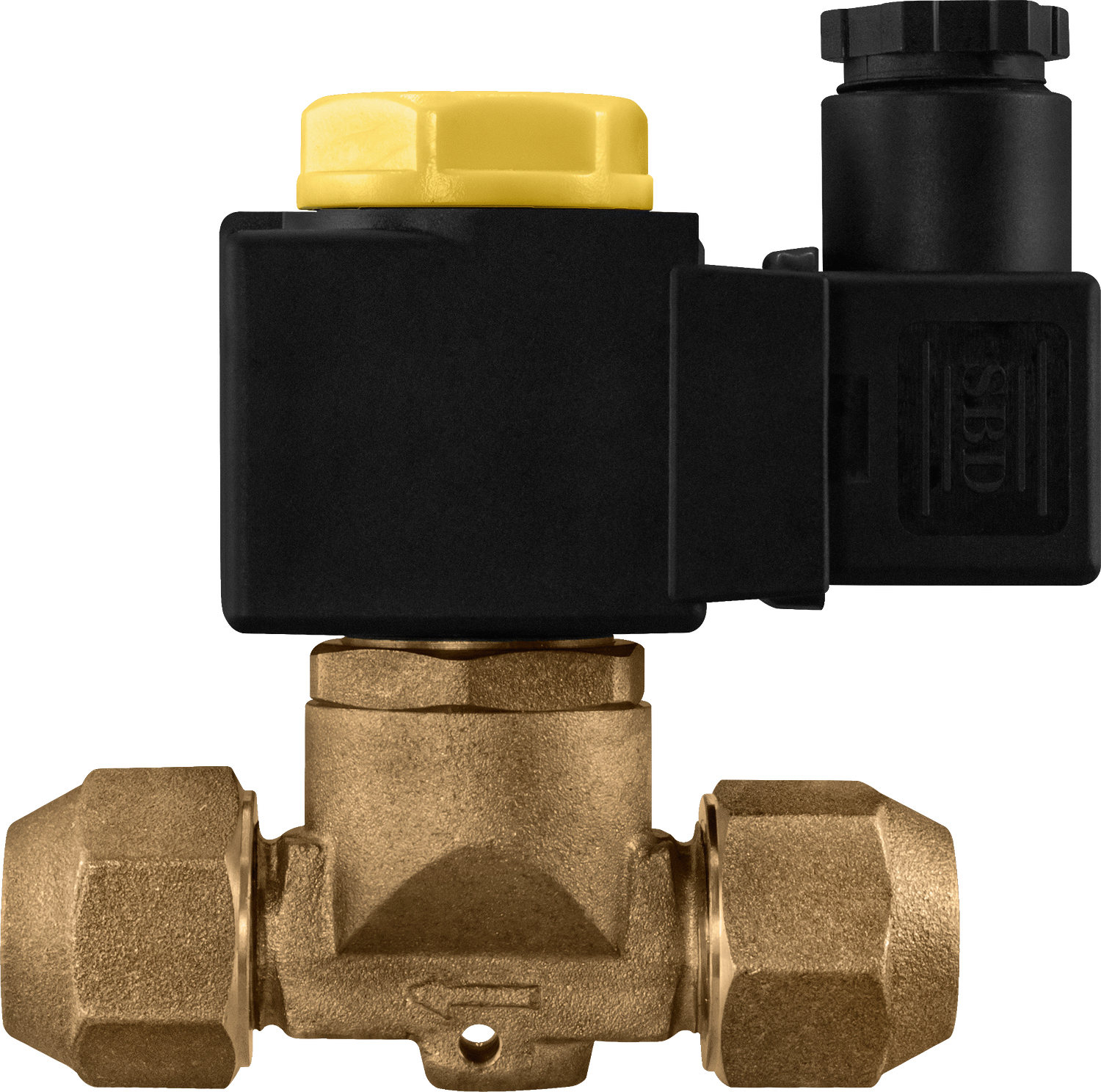

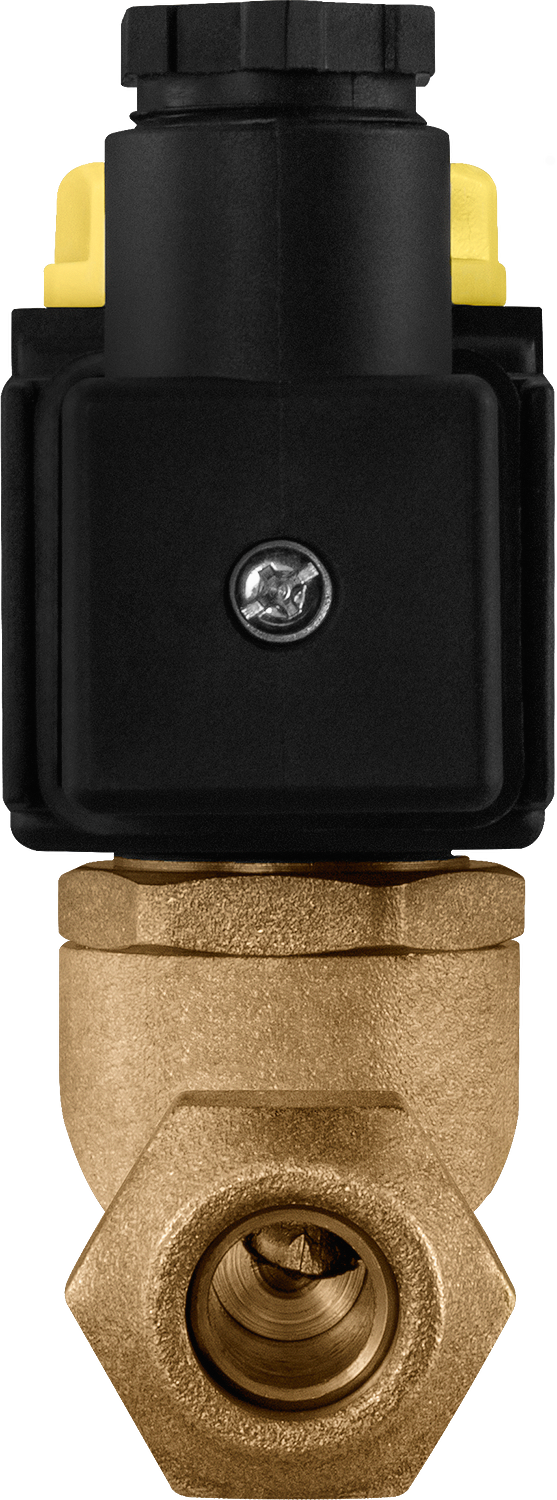

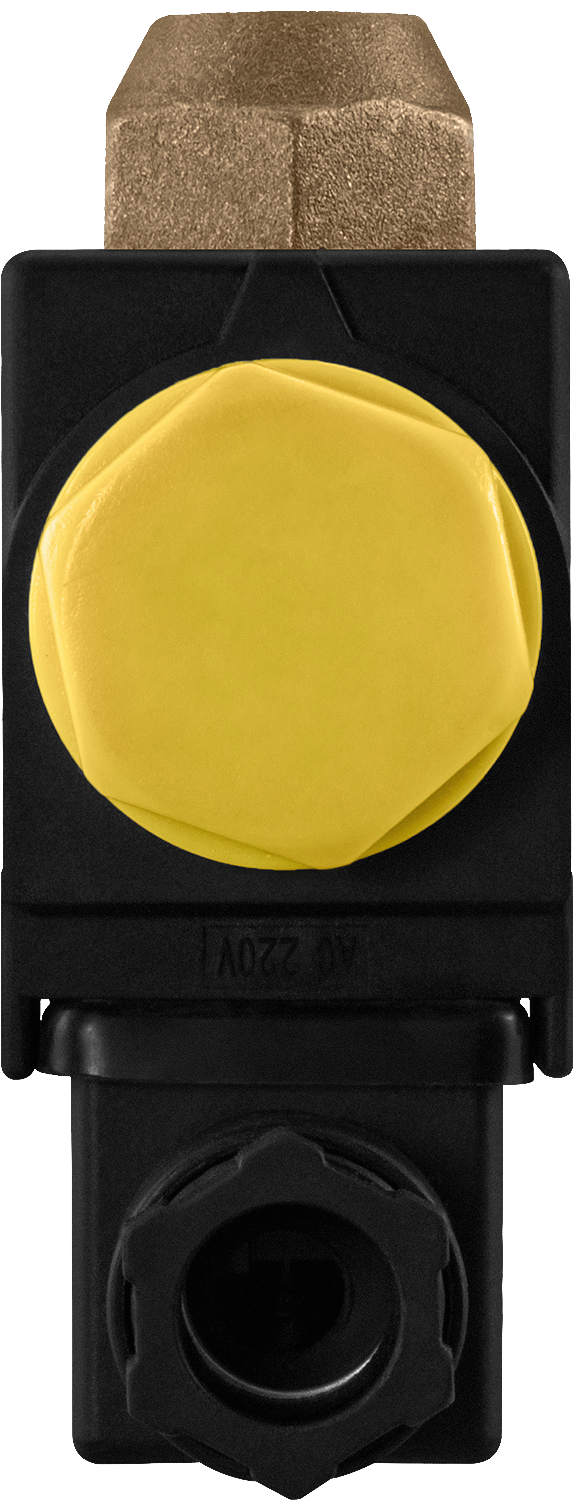

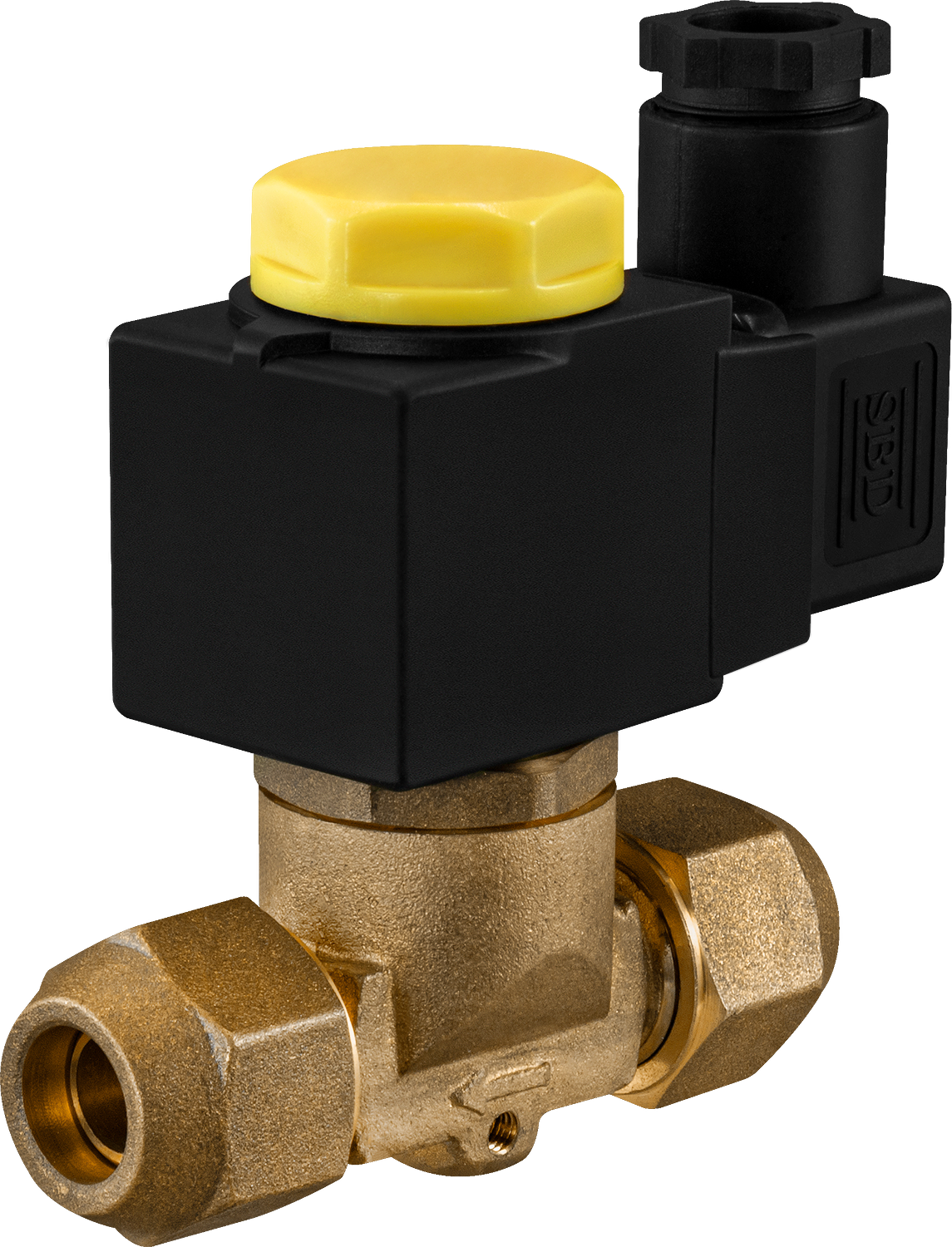

Клапан нормально закрытый прямого действия для хладагентов AR-SB125 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
  • Для использования в холодильных установках
  • Штуцеры под расклепку в комплекте
  • Пониженное энергопотребление
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подаётся. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения - клапан будет закрыт. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана когда либо большую часть времени клапан должен быть закрыт либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики:
Параметр
Значение
Рабочая средаФреон и все другие типы хладагентов, кроме аммиака
МатериалКорпуса Латунь + медь для соединения под пайку, латунь – для резьбового соединения
Уплотнения PTFE
Температура рабочей среды−20…180°С
Рабочее давление0-0,05...2,1 МПа
Диаметр условного прохода 2,5...17 мм
ПрисоединениеРезьбовое G¼"...G⅝ или под пайку ¼"...1⅛"
КатушкаSB040, IP65
Питание~220 В, ~110 В, ~24 В
=24 В, =12 В
Мощность
9 ВА (АС), 8 Вт (DC)

Модификации:
ТипМодельДу, ммKv, м³/ч
ПрисоединениеPmin, МПа
Pmax, МПа
Катушка
РезьбаПод пайку
Прямого
действия
AR-SB125-1020/2 GBP
2,5
0,175G¼"

0
2,1
SB040
AR-SB125-1020/3 GBP
3
0,23
G⅜"

AR-SB125-1028/2 GBP
2,2
0,15

¼"
AR-SB125-1028/3 GBP
3
0,23

⅜"
Непрямого действия с диафрагмой
AR-SB125-1064/3 GBP
7
0,8
G⅜"
0,05
AR-SB125-1064/4 GBP
7
0,8
G½"
AR-SB125-1068/3 GBP
7
0,8
⅜"
AR-SB125-1068/4 GBP
7
0,8
½"
AR-SB125-1070/4 GBP12,5
2,2
G½"
AR-SB125-1070/5 GBP
12,5
2,61
G⅝"
AR-SB125-1070/6 GBP
12,5
2,61
G¾"
AR-SB125-1078/4 GBP
12,5
2,2
½"
AR-SB125-1078/5 GBP
12,5
2,61
⅝"
AR-SB125-1078/6 GBP
17
2,61
¾"
AR-SB125-1078/7 GBP
16,5
2,61
⅞"
AR-SB125-1078/9 GBP
25,5
10
1⅛"
AR-SB125-1079/7 GBP
12,5
2,61
⅞"
AR-SB125-1090/5 GBP
16,5
2,61
G⅝"
AR-SB125-1099/9 GBP
17
2,61
1⅛"

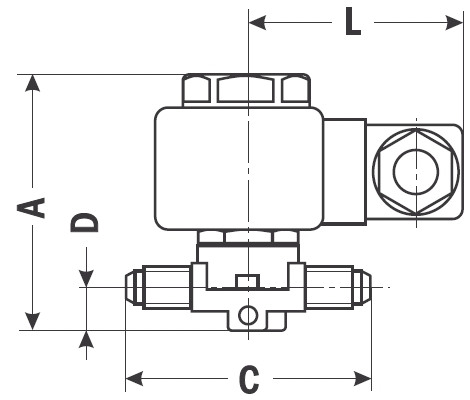

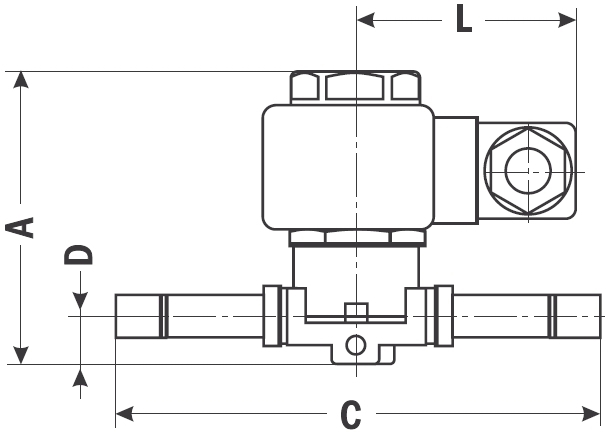

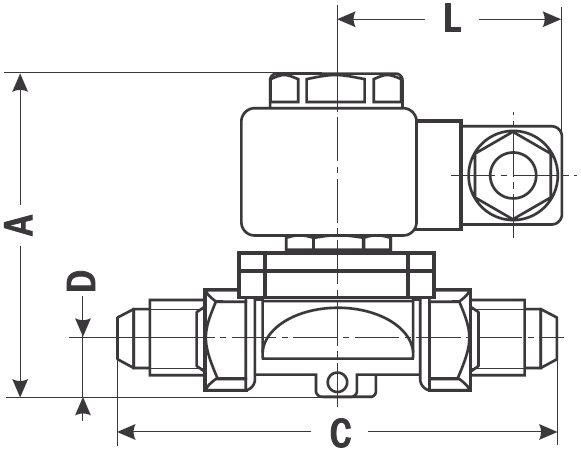

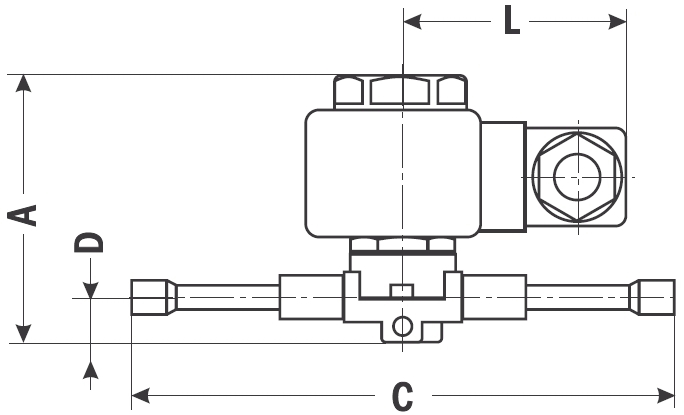

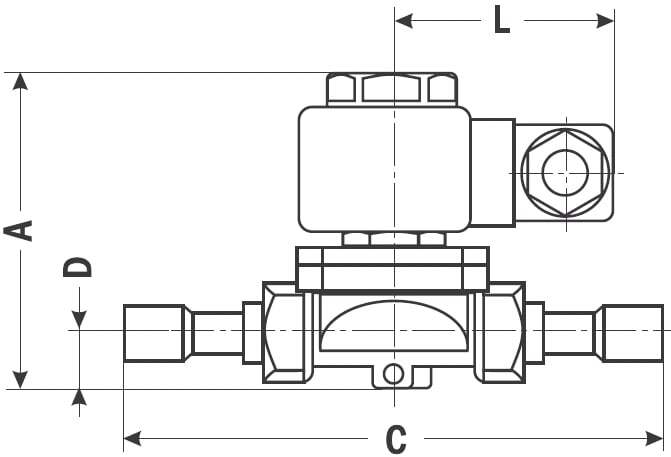

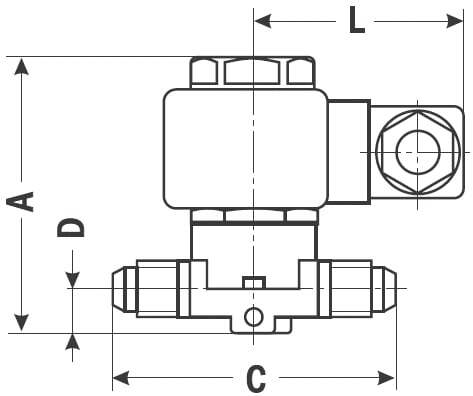

Габаритные размеры
1020/2, 1020/3
1028/2, 1028/3
1064/3, 1064/4
1068/3, 1068/4
1070/4, 1070/5, 1070/6, 1090/5
1078/4, 1078/5, 1078/6, 1078/7,
1078/9, 1079/7, 1099/9
Модель
Размеры, мм
Вес, кг
A
D
C
L
AR-SB125-1020/2
75
12,5
58
50
0,35
AR-SB125-1020/3 65
0,36
AR-SB125-1028/2 103
0,36
AR-SB125-1028/3 120
0,37
AR-SB125-1064/382
12
72
0,42
AR-SB125-1064/472
0,43
AR-SB125-1068/3120
0,43
AR-SB125-1068/4131
0,43
AR-SB125-1070/4
91
16
104
0,75
AR-SB125-1070/5108
0,73
AR-SB125-1070/6119
0,88
AR-SB125-1078/4155
0,73
AR-SB125-1078/5175
0,73
AR-SB125-1078/6
172
0,72
AR-SB125-1078/7189
0,75
AR-SB125-1078/9180
1,39
AR-SB125-1079/7103
21
240
1,39
AR-SB125-1090/5106
28
120
н/д
AR-SB125-1090/9103
25
220
1,9
