AR-RMF-DD
Описание прибора
Стоимость: 6124 ... 9101
р.
Срок поставки: Со склада

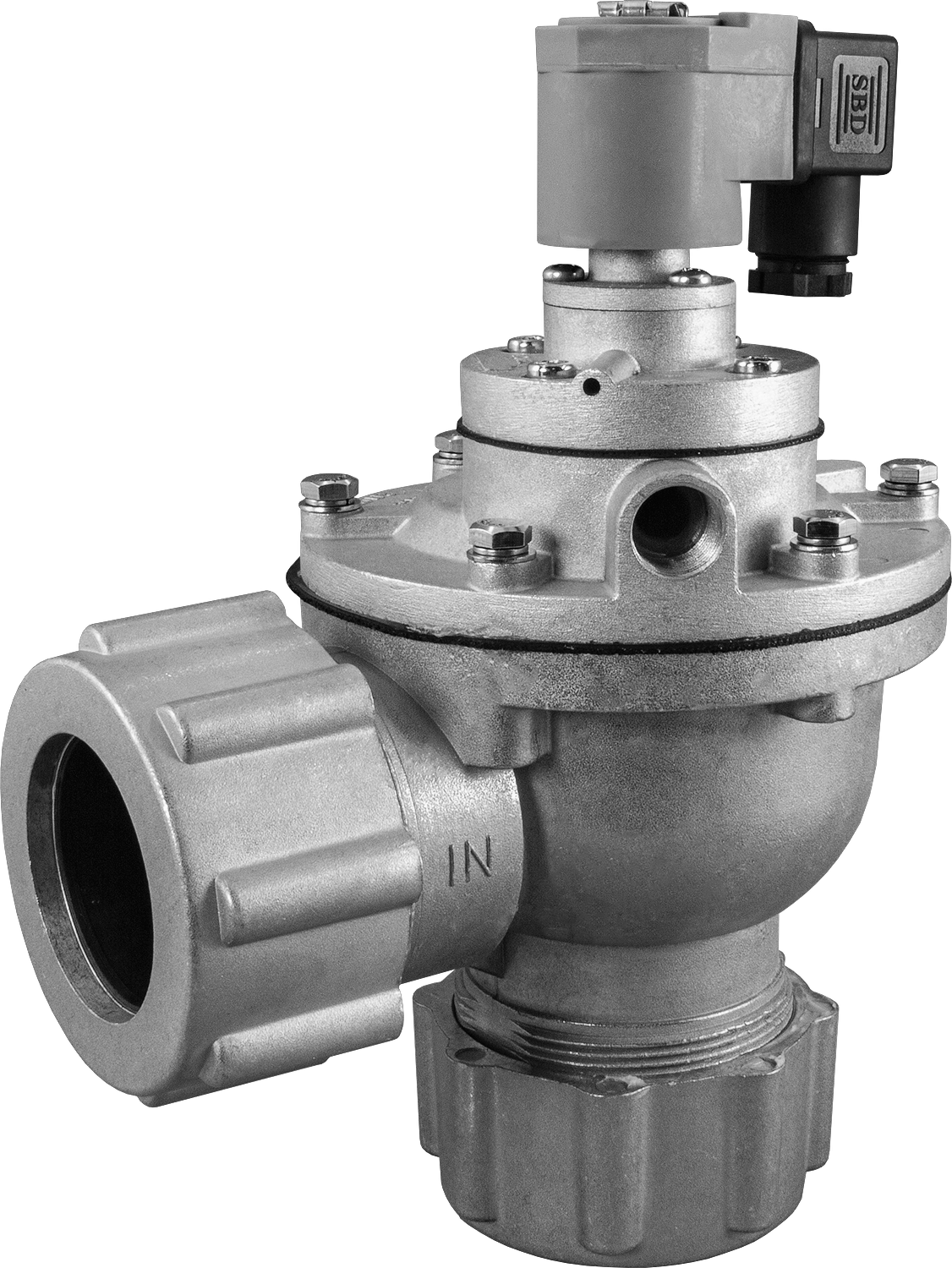

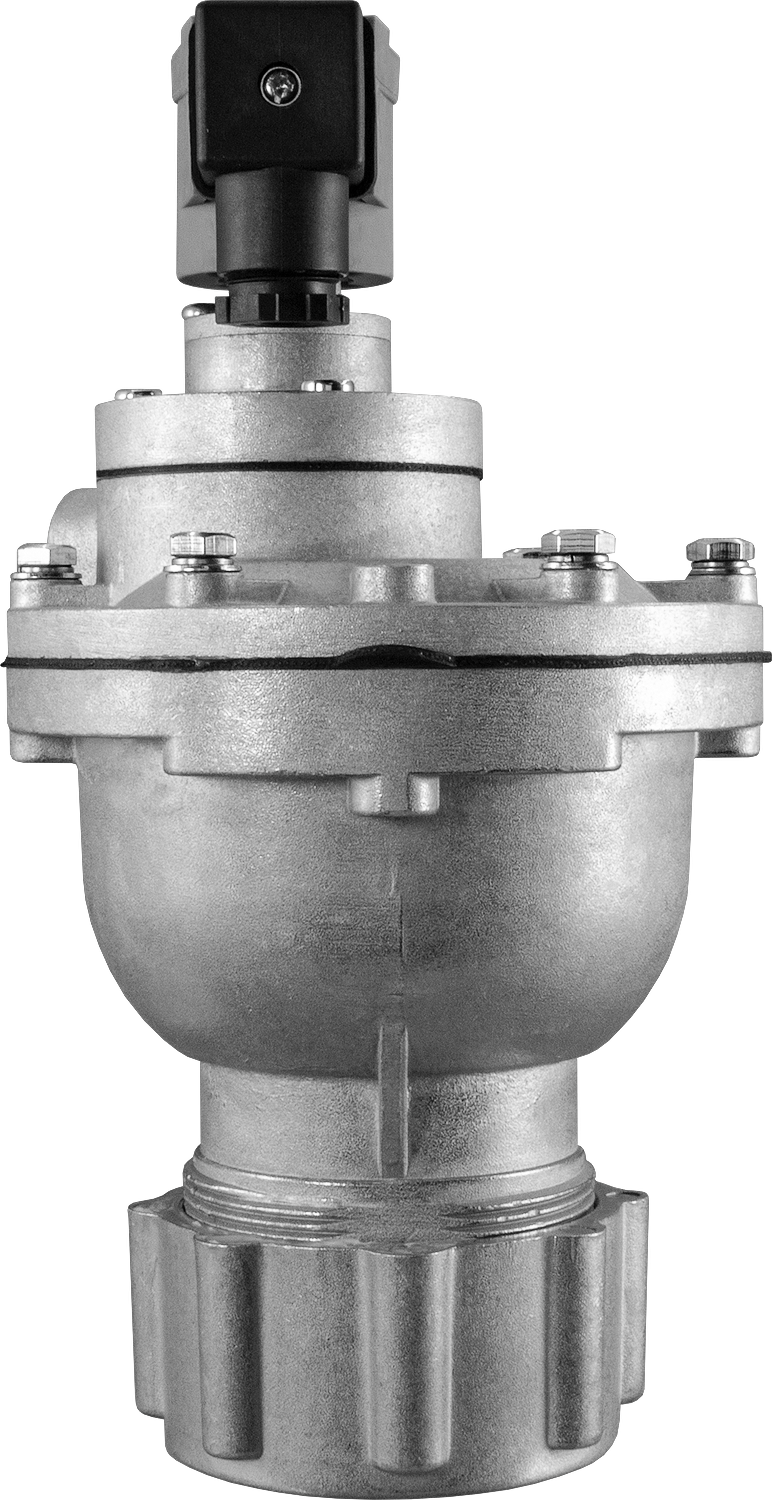

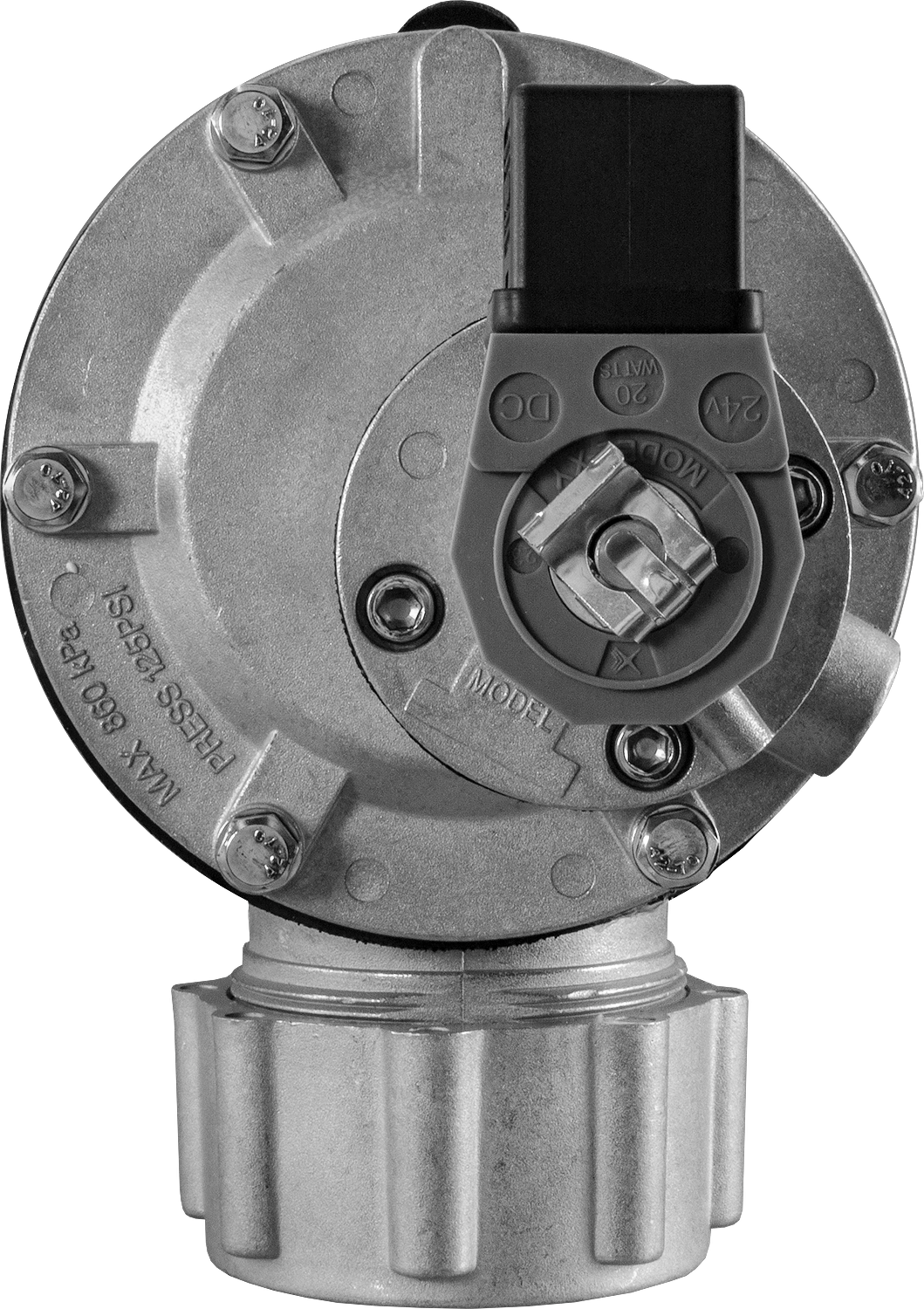

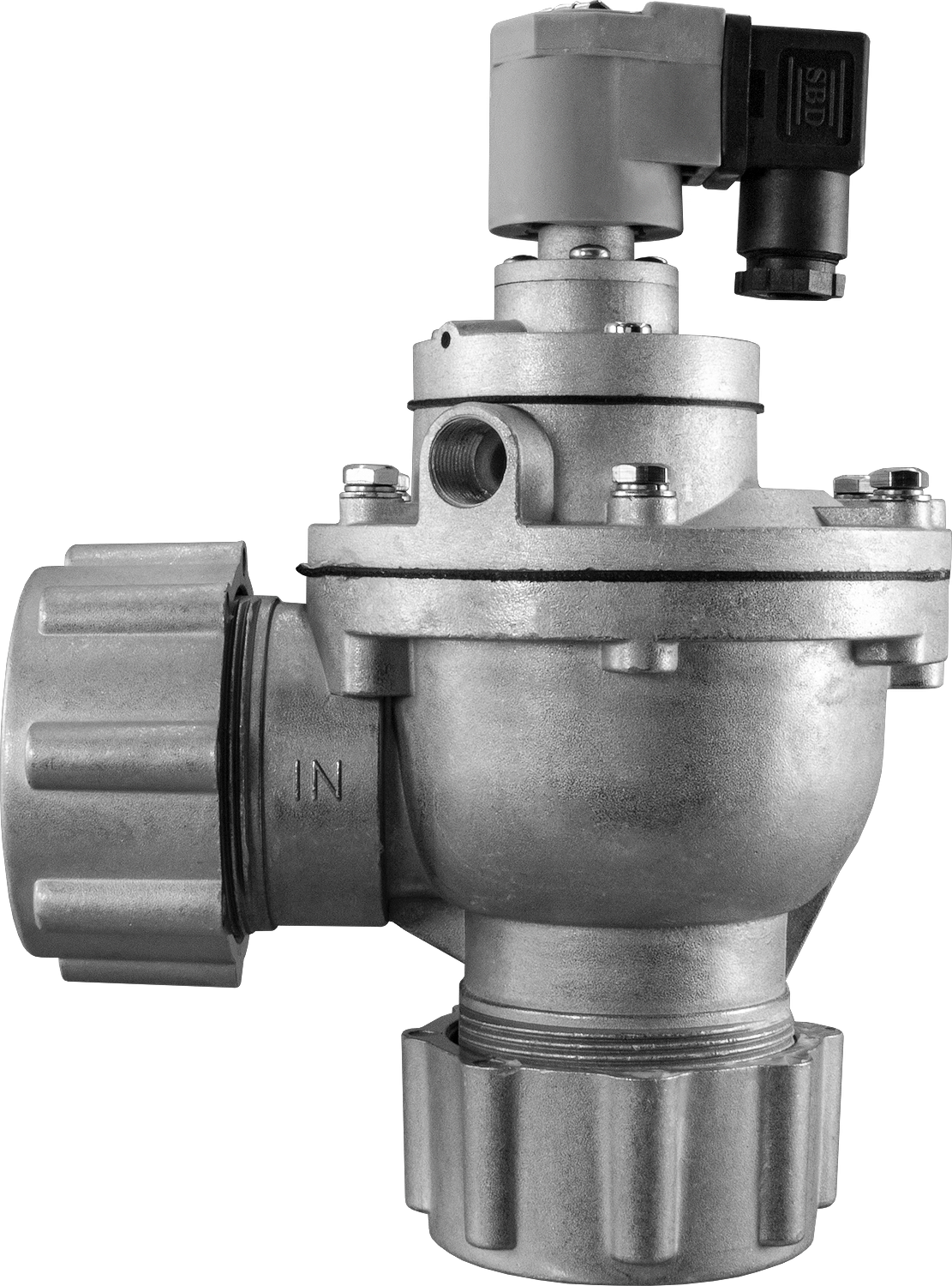

Клапан соленоидный нормально закрытый прямого действия с диафрагмой для систем пылеудаления AR-RMF-DD предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Технические характеристики:
Модификации:
Версия: 2014-09-17-КВА
Особенности:
- Импульсный клапан мембранного типа для систем пылеудаления
- Высокая пропускная способность благодаря угловой конструкции
- Быстросъемное присоединение
- Аналог клапанов GOYEN
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подаётся. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения - клапан будет закрыт. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана когда либо большую часть времени клапан должен быть закрыт либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Параметр
| Значение
| |
Рабочая среда | Воздух | |
Материал | Корпуса | Алюминий
|
Уплотнения | NBR | |
Температура рабочей среды | −5...55°С | |
Рабочее давление | 0,3...0,8 МПа | |
Диаметр условного прохода | 25 мм, 40 мм | |
Присоединение | Штуцер ∅ 35 мм, ∅ 50 мм | |
Катушка | SB461, IP65
| |
Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В | |
Мощность
| 25 ВА (АС), 20 Вт (DC)
|
Модификации:
Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Катушка
|
AR-RMF-25DD CAN
| 25
| 12
| Штуцер ∅ 35 мм
| 0,3
| 0,8
| SB461
|
AR-RMF-45DD CAN
| 40
| 30
| Штуцер ∅ 50 мм
|

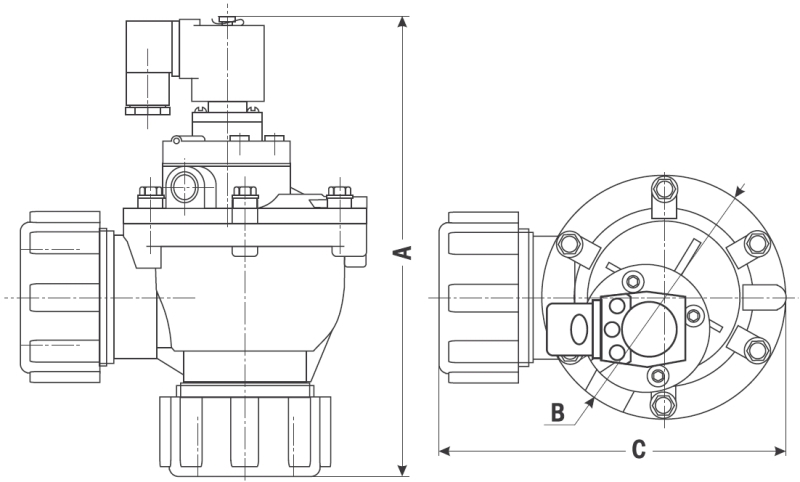

Габаритные размеры |
Версия: 2014-09-17-КВА
