AR-RMF-Z
Описание прибора
Стоимость: 2981 ... 12288
р.
Срок поставки: Со склада
Клапан соленоидный нормально закрытый прямого действия с диафрагмой для систем пылеудаления AR-RMF-Z предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Технические характеристики:
Модификации:
Версия: 2014-09-18-КВА
Особенности:
- Импульсный клапан мембранного типа для систем пылеудаления
- Высокая пропускная способность благодаря угловой конструкции
- Аналог клапанов GOYEN
ПРИНЦИП ДЕЙСТВИЯ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Нормально закрытый соленоидный клапан — это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подаётся. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения - клапан будет закрыт. Подходит в большинстве случаев, для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана когда либо большую часть времени клапан должен быть закрыт либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
| |
| Рабочая среда | Воздух | |
| Материал | Корпуса
| Алюминий
|
| Уплотнения | NBR | |
| Температура рабочей среды | −5...55°С | |
| Рабочее давление | 0,3...0,8 МПа | |
| Диаметр условного прохода | 15...100 мм | |
| Присоединение | Резьбовое G½"... G3" или штуцер ∅ 100 мм (Ду=100) | |
| Катушка | SB461, IP65
| |
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В | |
| Мощность
| 25 ВА (АС), 20 Вт (DC)
| |
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Катушка
|

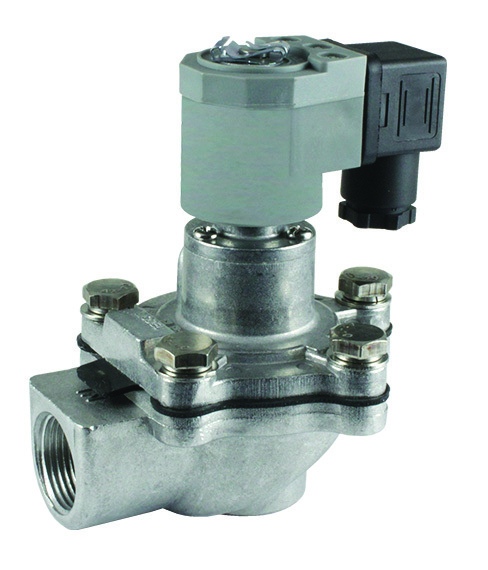

| AR-RMF-Z-15M GAN
| 15
| 12
| G½"
| 0,3
| 0,8
| SB461
|
| AR-RMF-Z-20M GAN
| 20
| 12
| G¾"
| |||

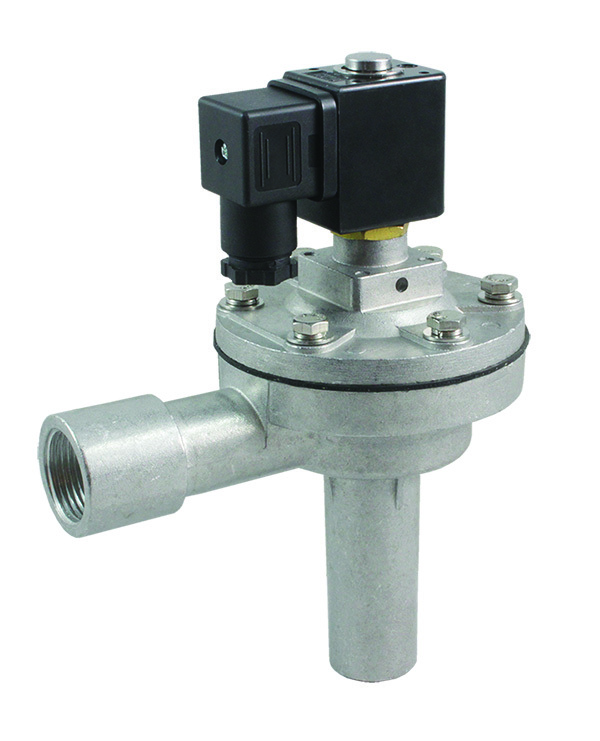

| AR-RMF-Z-20A GAN
| 20
| 12
| G¾"
| |||

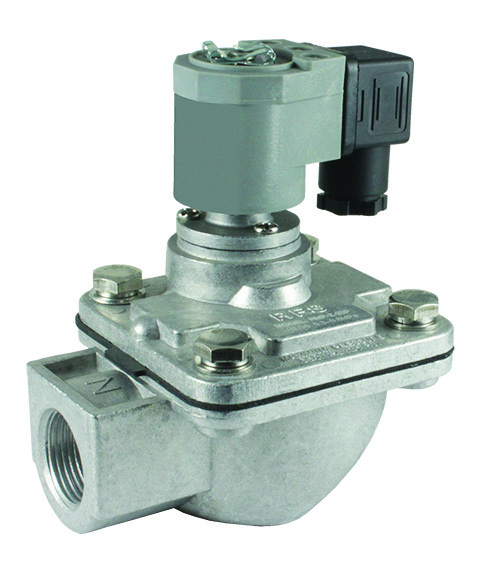

| AR-RMF-Z-20P GAN
| 20
| 12
| G¾"
| |||
| AR-RMF-Z-20 GAN
| 20
| 12
| G¾"
| |||

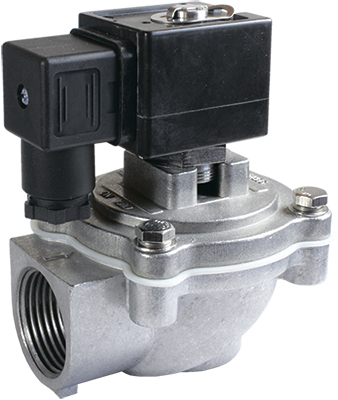

| AR-RMF-Z-25 GAN
| 25
| 12
| G1"
| |||

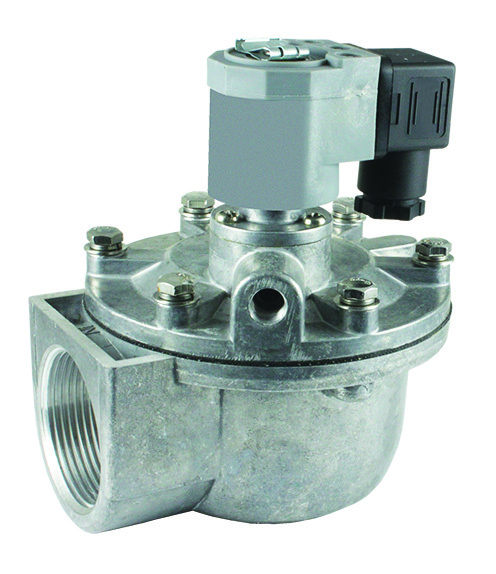

| AR-RMF-Z-35P GAN
| 35
| 29
| G1½"
| |||

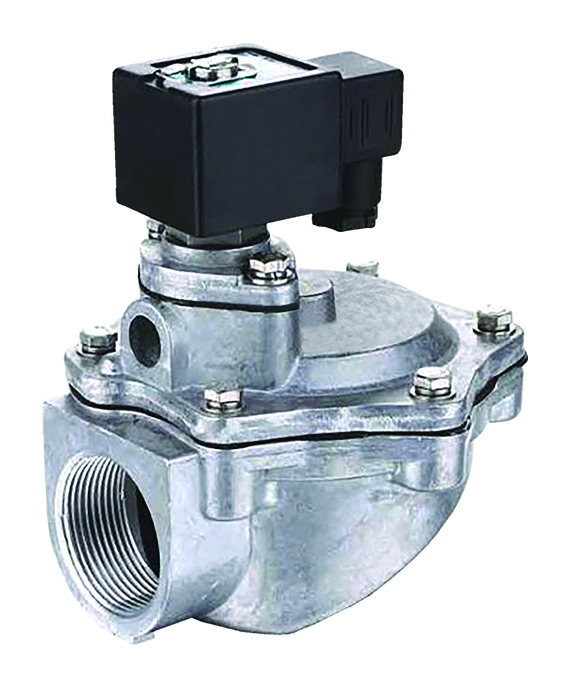

| AR-RMF-Z-40S GAN
| 40
| 48
| G1½"
| |||
| AR-RMF-Z-50S GAN
| 50
| 48
| G2"
| |||

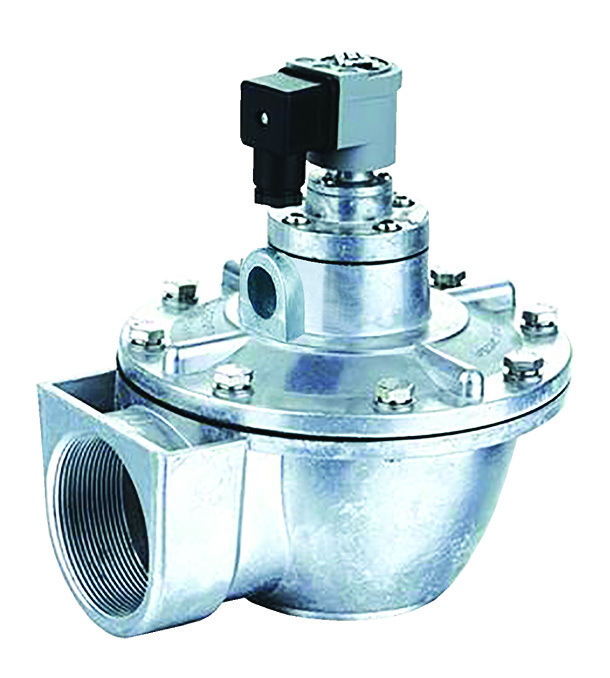

| AR-RMF-Z-62S GAN
| 62
| 68
| G2½"
| |||
| AR-RMF-Z-76S GAN
| 76
| 100
| G3"
| |||
| AR-RMF-Z-100S СAN
| 100
| 175
| Штуцер ∅ 100 мм
|
| Габаритные размеры |
 |

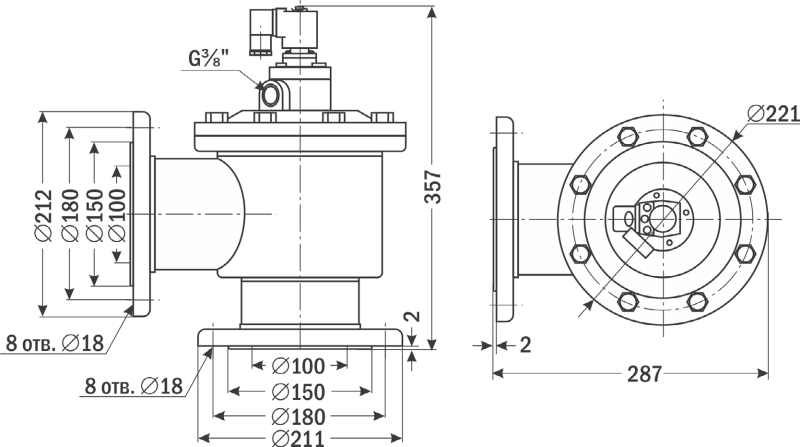

| AR-RMF-Z-100S
|
 |

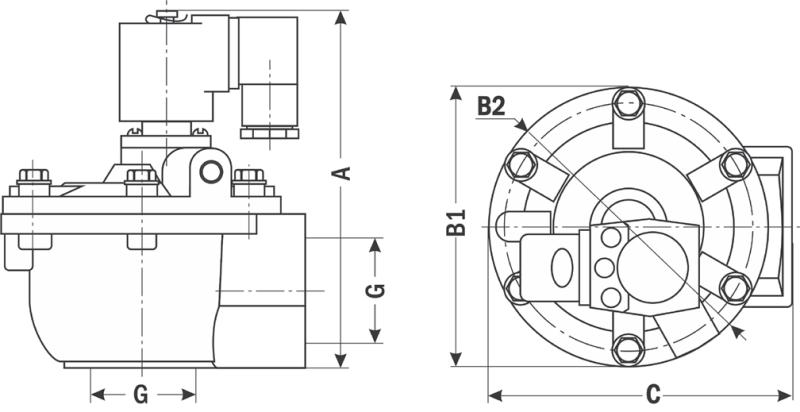

| AR-RMF-Z-15M, -20М, -40S, -62S
|
 |

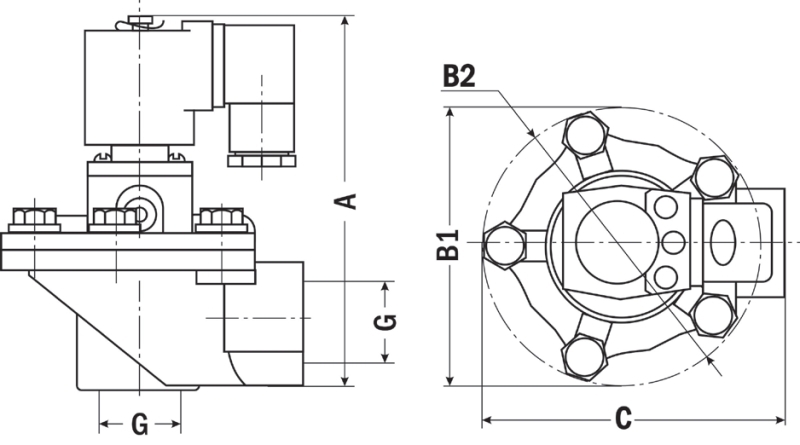

| AR-RMF-Z-20, -20A, 20P
|
 |

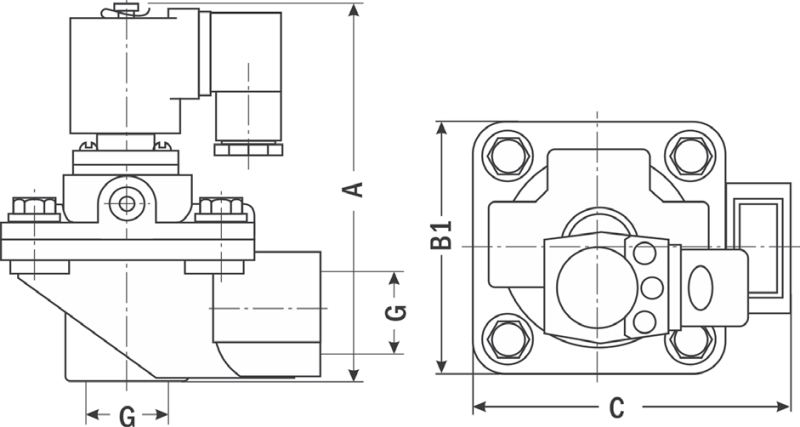

| AR-RMF-Z-35P, -50S, -76S
|
| Размер, мм | 15M | 20M | 20A | 20P | 20 | 25 | 35P | 40S | 50S | 62S | 76S |
| A
| 125
| 125
| 173
| 124
| 110
| 110
| 142
| 166
| 202
| 222
| 240
|
| B1
| 83
| 93
| − | 83
| 75
| 111
| −
| −
| −
| −
| −
|
| B2
| −
| −
| 90
| −
| −
| −
| 111
| 137
| 185
| 185
| 200
|
| C
| 100
| 102
| 145
| 105
| 91
| 91
| 120
| 132
| 210
| 210
| 231
|
| G
| ½"
| ¾"
| ¾"
| ¾"
| ¾"
| 1"
| 1½"
| 1½"
| 2"
| 2½"
| 3"
|
| Вес, кг
| 0,63
| 0,67
| 0,83
| 0,75
| 0,69
| 0,65
| 1,02
| 1,5
| 2,86
| 3,4
| 3,63
|
Версия: 2014-09-18-КВА
